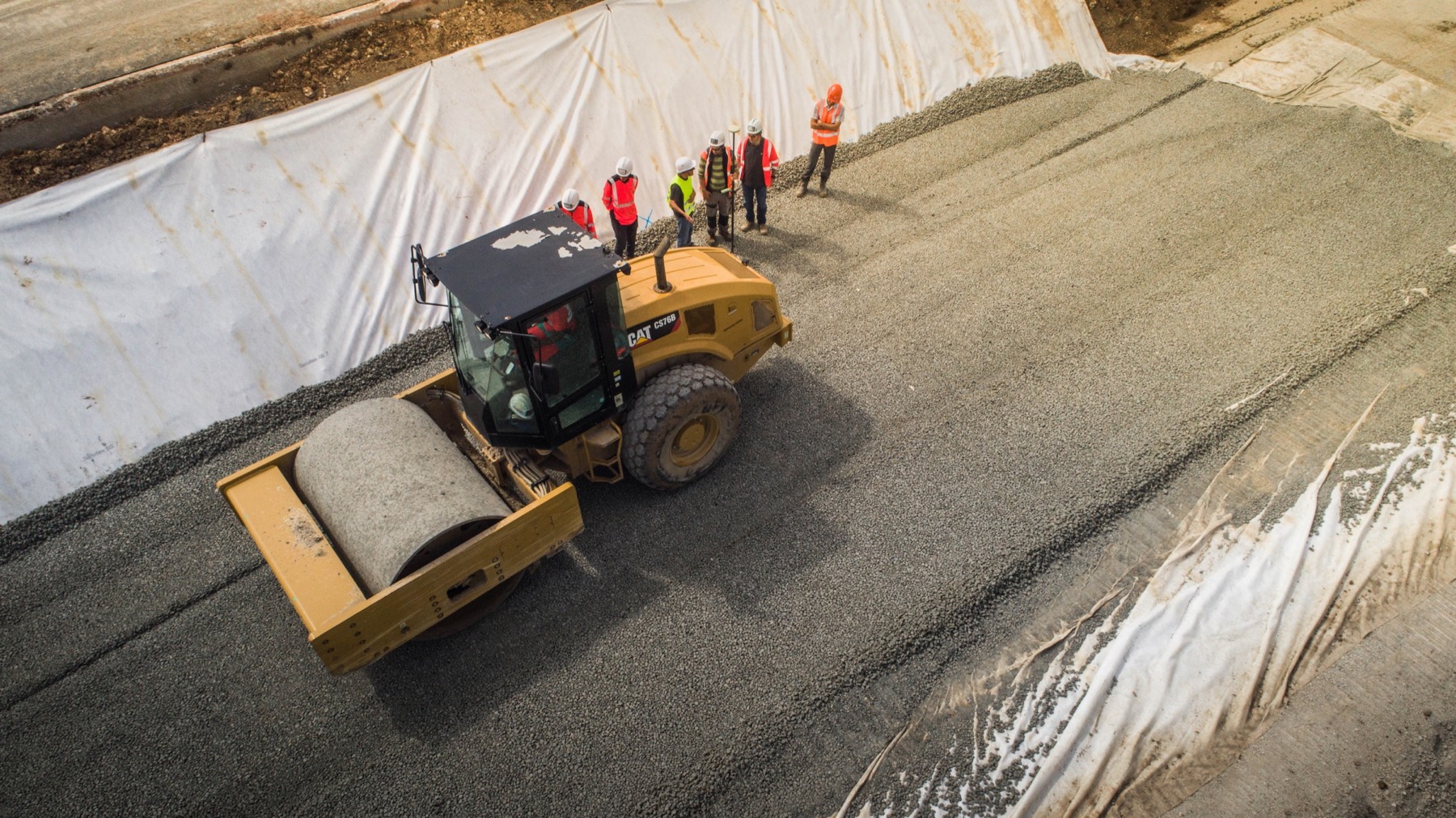

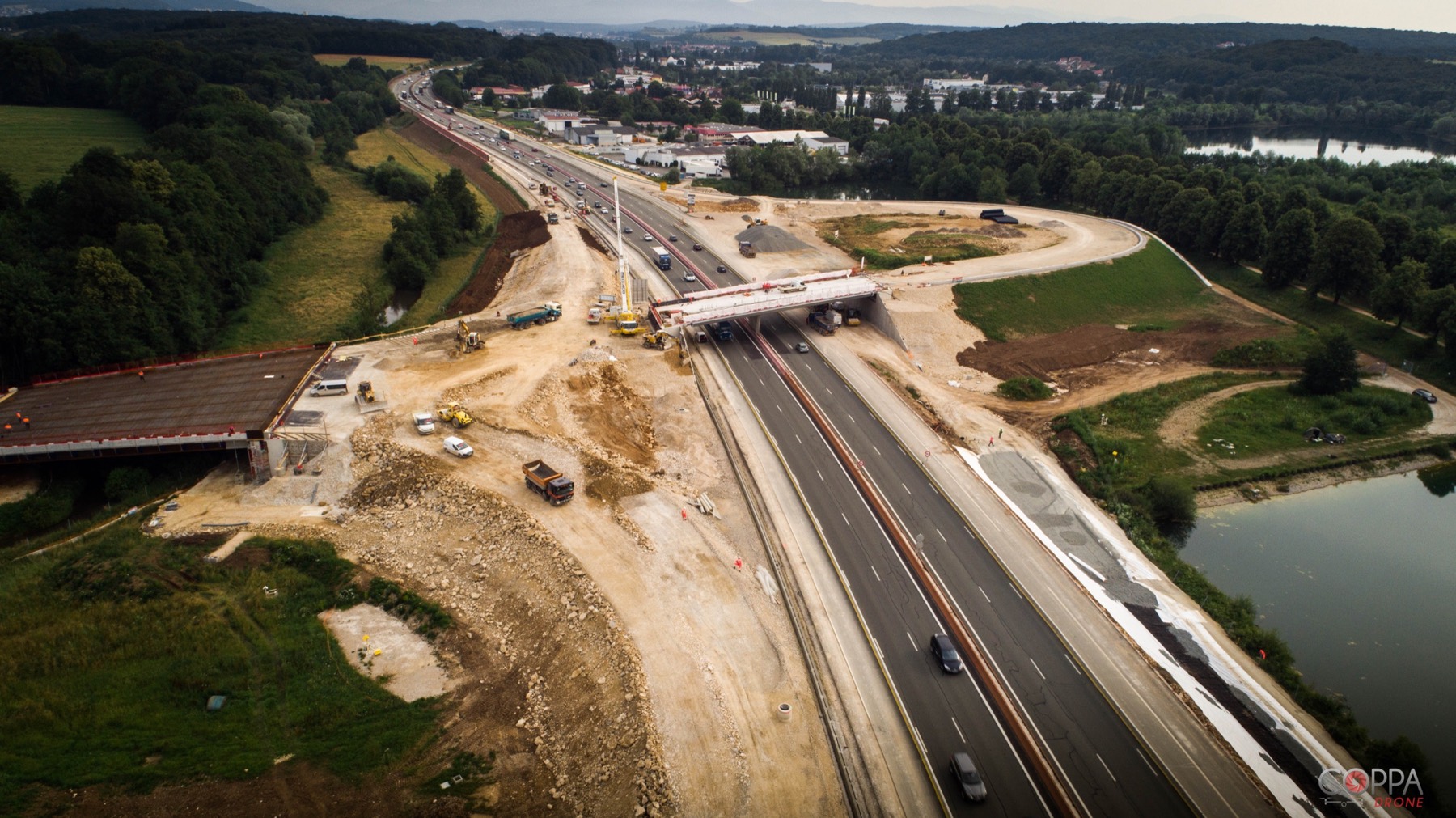

Échangeur autoroutier de Sevenans réalisé avec un remblai allégé MISAPOR

Génie civil · Routes & infrastructures

Remblai allégé routier : réduire les charges sur le sol et les ouvrages

Une solution géotechnique en granulat de verre cellulaire pour agir à la source sur les charges permanentes, les tassements et les poussées, sans dissocier le matériau du système constructif.

DYNAMIC 10/50 · fiche produit 208–247 kg/m³ masse volumique compactée indicative
Dans cette page

Principe d’allègement

Réduire la sollicitation avant de renforcer

Le remplacement d’une partie du remblai conventionnel par un matériau beaucoup plus léger diminue le poids permanent transmis au sol, aux structures et aux soutènements.

Pré-dimensionnement

Δq = (γremblai − γMISAPOR) × h

La réduction de contrainte doit être établie avec les poids volumiques de calcul, l’épaisseur remplacée et les situations sèches, humides ou immergées pertinentes.
01

Tassements

Réduire l’accroissement de contrainte dans les couches compressibles et les écarts de comportement aux transitions.

02

Stabilité

Diminuer la masse potentiellement motrice dans un calcul de stabilité globale, sans éluder l’eau ni la géométrie.

03

Poussées

Limiter les actions verticales et latérales sur culées, tympans, murs et ouvrages enterrés.

04

Drainage

Créer un volume très perméable, raccordé à des exutoires conçus, maintenables et contrôlables.

01 · Sols compressibles

Réduire la surcharge pour limiter les tassements

Sur argiles molles, limons compressibles, tourbes, vases ou remblais hétérogènes, le tassement dépend directement de la contrainte ajoutée. Le remblai allégé permet d’agir sur cette donnée d’entrée avant d’envisager un traitement plus lourd du terrain.

Solution technique de base

Améliorer le sol ou reporter les charges

Purge et substitution, préchargement avec drains verticaux, colonnes ballastées, inclusions rigides, traitement aux liants ou fondations profondes sont choisis selon l’épaisseur compressible, le délai disponible et les avoisinants.

  • Peut nécessiter une emprise ou un temps de consolidation important
  • Interventions parfois sensibles près des réseaux, voies ferrées et ouvrages
  • Traitement pertinent lorsque le sol doit reprendre une charge élevée
Solution MISAPOR

Conserver la géométrie avec beaucoup moins de poids

Le remblai conventionnel est remplacé par un massif granulaire léger, séparé du terrain par un géotextile, compacté par couches puis protégé contre la migration des fines. La couche de forme et la chaussée sont ensuite dimensionnées pour le trafic.

  • Réduction directe de la contrainte verticale
  • Drainage du massif raccordé à un exutoire
  • Mise en œuvre avec des engins courants de terrassement
Plus-value pour le projet

Dimensionner le tassement au lieu de le subir

L’épaisseur remplacée devient un levier calculable. Le BET compare les contraintes et tassements de chaque variante, puis combine si nécessaire MISAPOR avec une amélioration de sol, un renforcement ou un traitement des transitions.

  • Tassements absolus et différentiels réduits
  • Moindre sollicitation des fondations et réseaux voisins
  • Ordre de grandeur indicatif : jusqu’à 1,5 t déchargée par m³ remplacé, à recalculer au projet
Support réceptionnéGéotextile de séparationMISAPOR compacté par couchesEnveloppe contre les finesDrainage avec exutoireCouche de forme & chaussée

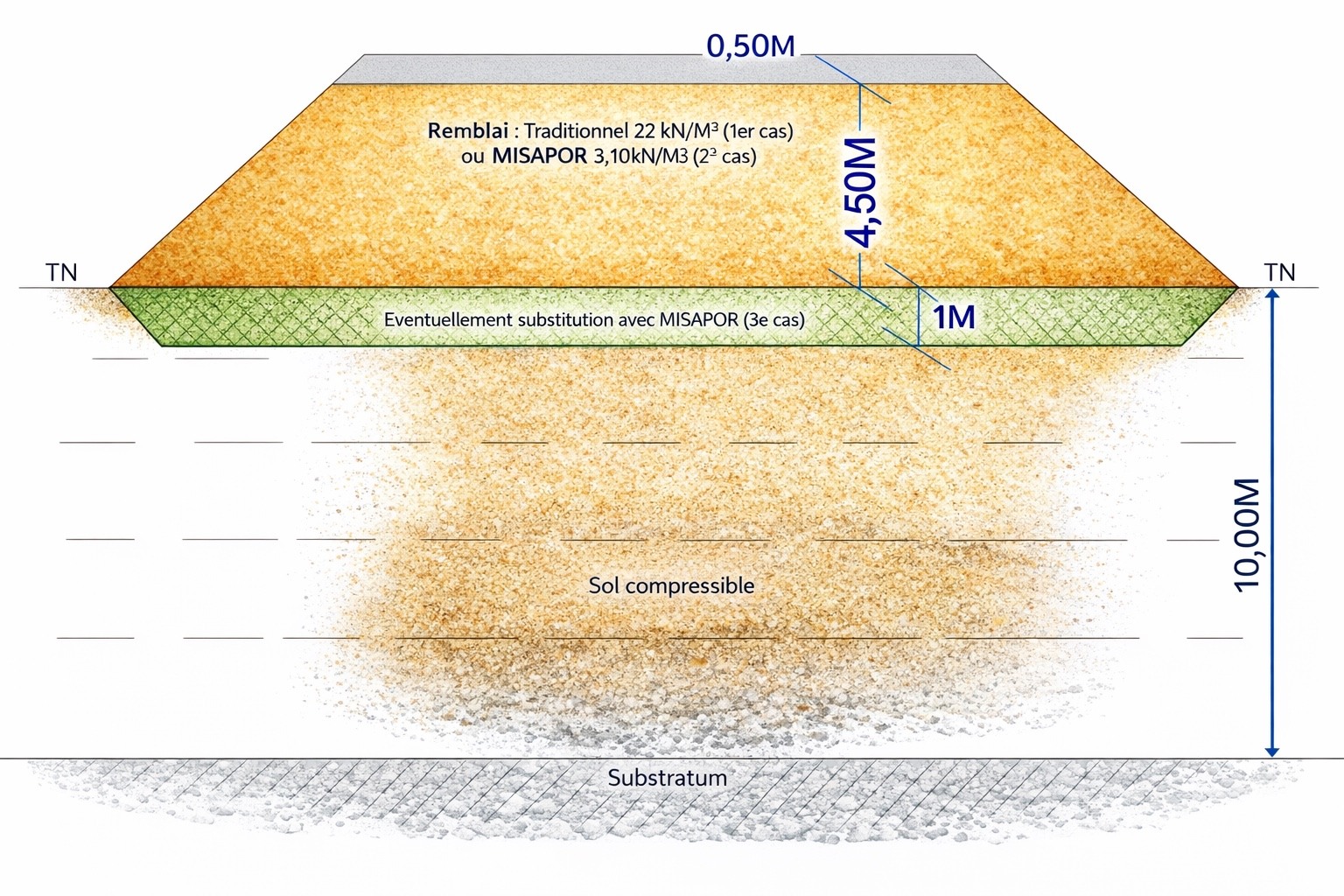

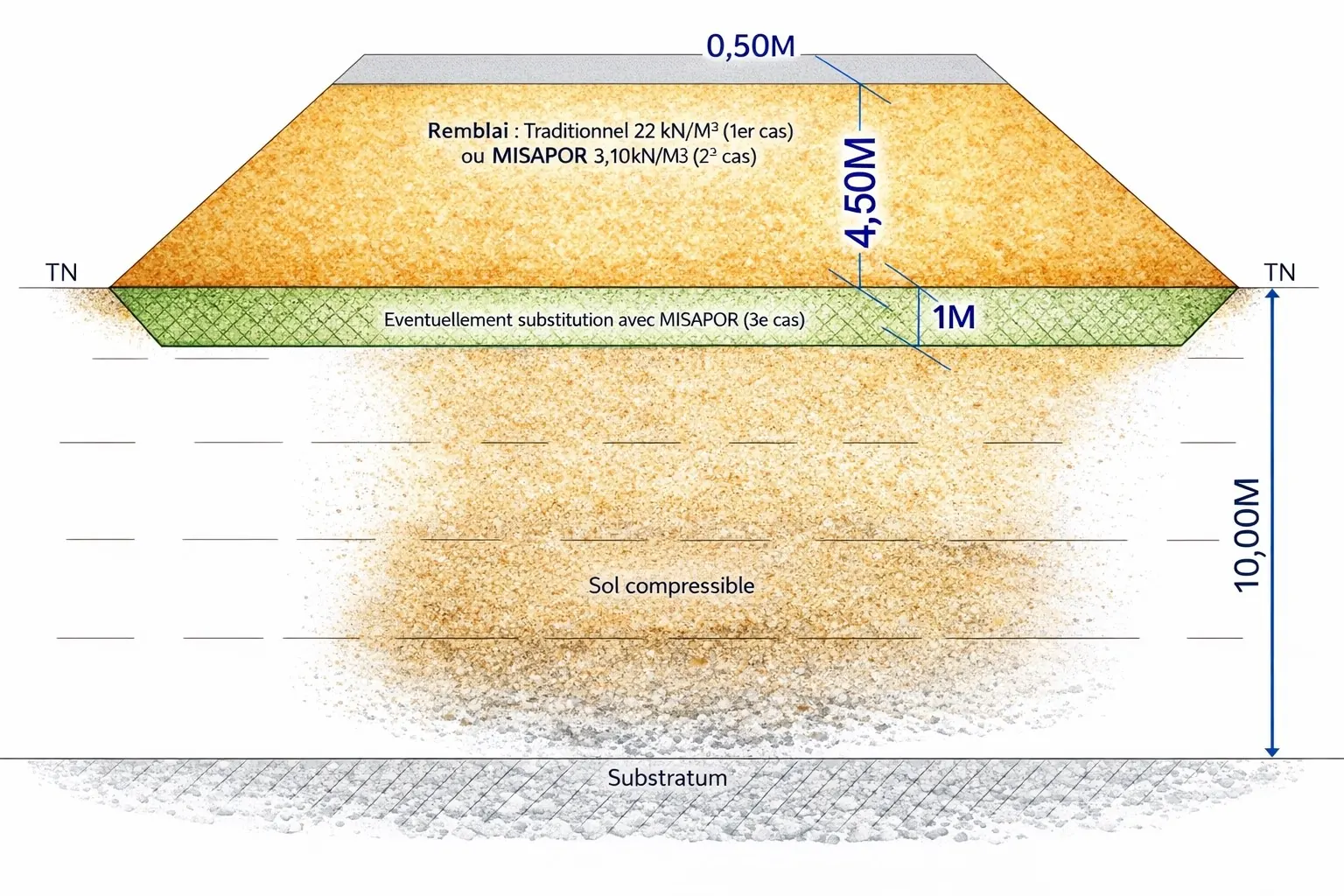

Coupe de l’exemple de calcul comparant un remblai traditionnel et un remblai MISAPOR sur dix mètres de sol compressible
Coupe de l’exemple pédagogique issue de la fiche « Sols compressibles ».

Note de calcul simplifiée

Comparer l’effet du poids volumique sur le tassement

L’exemple considère 4,50 m de remblai, 0,50 m de chaussée, 10 m de sol compressible homogène, Em = 7,5 MPa et α = 2/3. La relation pédagogique utilisée est :

S = α × h × q / Em

VarianteContrainte qTassement estimé
Remblai traditionnel · 22 kN/m³110,5 kPa9,8 cm
MISAPOR · hypothèse 3,1 kN/m³25,45 kPa2,3 cm

−85,05 kPaet environ 77 % de tassement estimé en moins dans ce cas pédagogique.

Cet exemple illustre l’influence de la charge ; il ne remplace pas une note géotechnique. Le calcul du projet doit intégrer stratigraphie, diffusion des contraintes, consolidation, fluage, eau, phasage, tassements différentiels et stabilité globale.

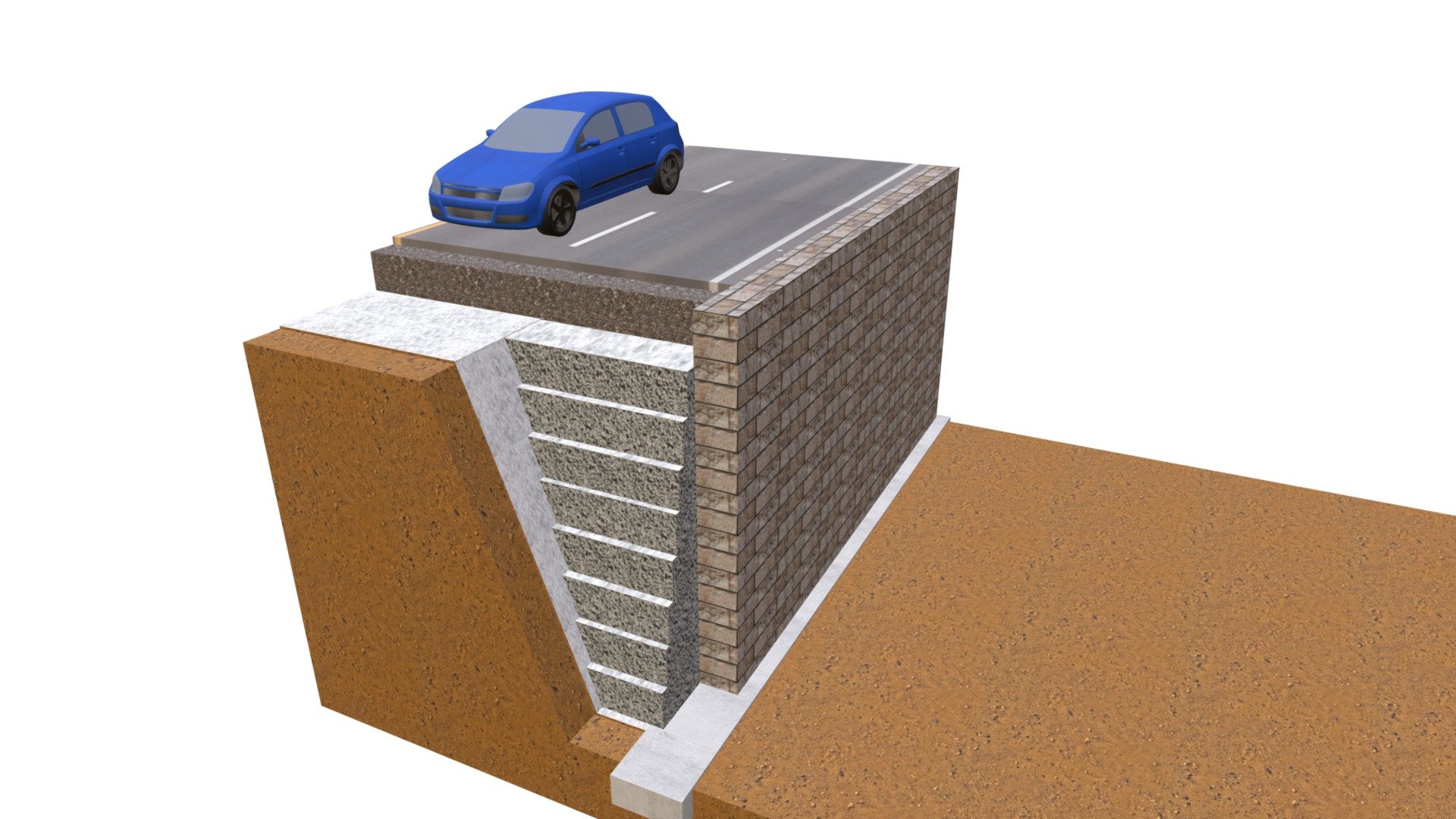

Aperçu de la coupe 3D MISAPOR avec blocs Betoconcept
Coupe technique interactive

MISAPOR & blocs Betoconcept

La coupe montre le massif allégé, la chaussée, les séparations et le soutènement modulaire. Les longueurs de renforcement, interfaces et évacuations d’eau restent à dimensionner.

Modèle 3D par jerome26 sur Sketchfab.

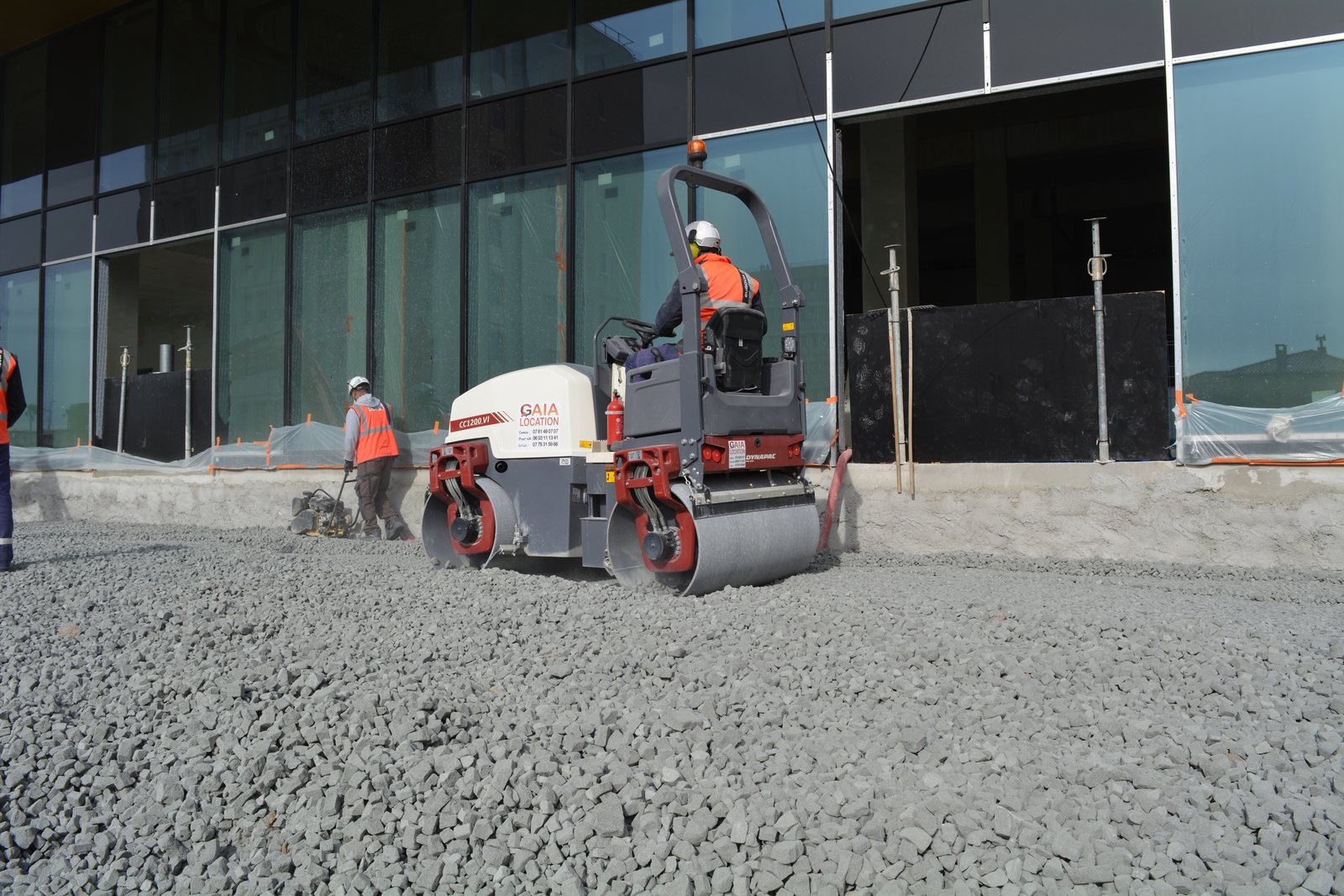

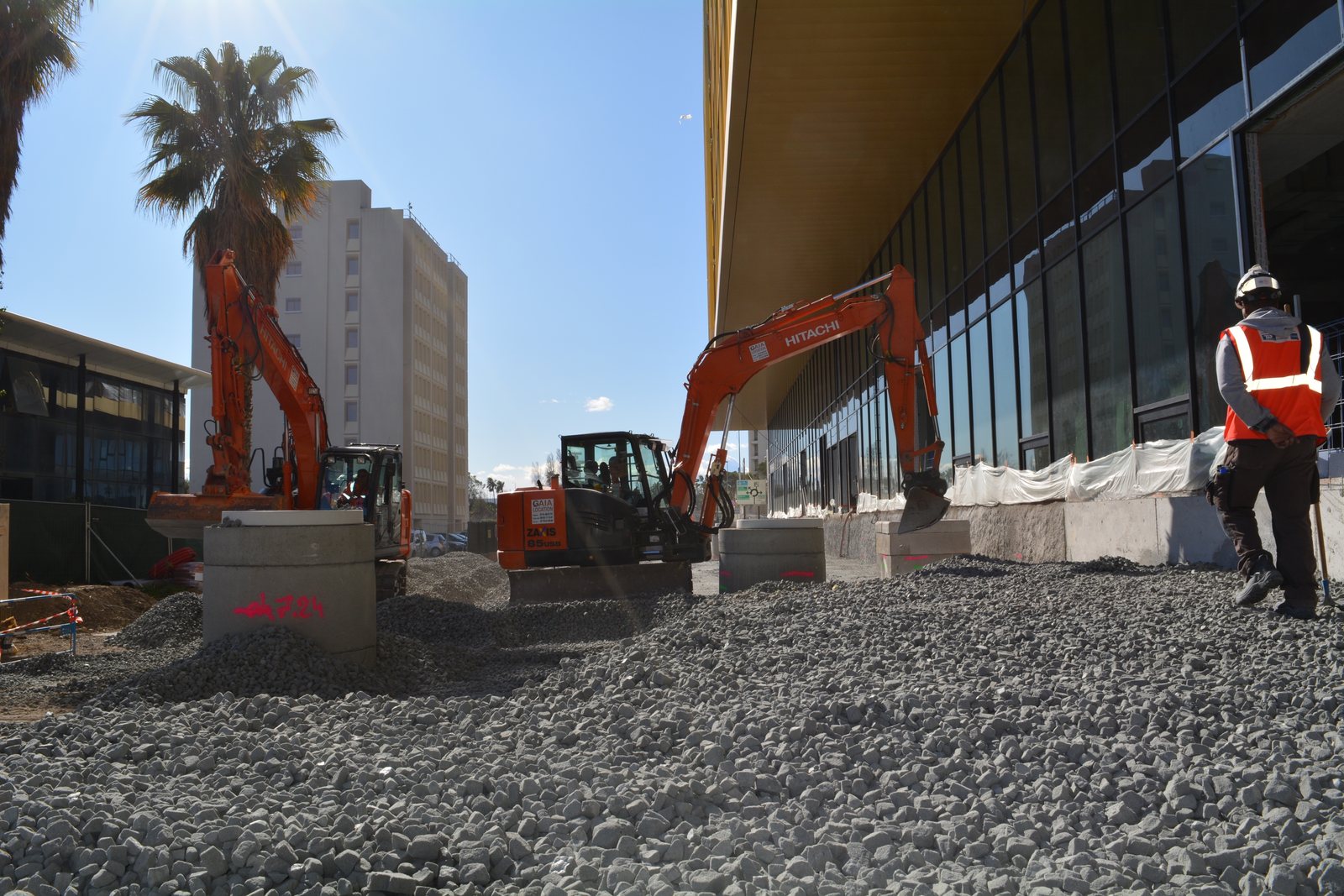

Référence · Sol de faible portance

Parvis Costes et Bellonte · Nice

Des investigations complémentaires ayant mis en évidence une faible portance, une variante allégée a été retenue après échanges entre la maîtrise d’œuvre, l’équipe géotechnique, le maître d’ouvrage et Betoconcept.

Volume
1 080 m³
Mise en œuvre
1,5 jour annoncé
Épaisseur
65 cm en vrac · 50 cm compactés

02 · Affaissement de chaussée & glissement

Traiter le mécanisme, pas seulement la fissure

Fissures longitudinales, déformations en rive et rechargements successifs peuvent traduire un glissement superficiel ou profond, une faible portance, une érosion interne ou un défaut de drainage. Une reprise des enrobés ne suffit pas si la masse motrice et l’eau restent inchangées.

Solution technique de base

Drainer, purger ou conforter

Le diagnostic détermine si le projet relève d’une purge limitée, d’un reprofilage avec drainage, ou d’un confortement lourd : paroi, berlinoise tirantée, pieux, clouage ou soutènement.

  • Intercepter et évacuer l’eau avant toute reconstruction
  • Identifier la surface de rupture et le volume instable
  • Recourir à un ouvrage structurel lorsque l’allègement ne suffit pas
Solution MISAPOR

Substituer la masse qui entretient le mouvement

Après purge adaptée, le remblai lourd est remplacé par MISAPOR enveloppé d’un géotextile filtrant. Drainage de pied, exutoire, couches routières et, si nécessaire, géogrilles ou parement composent un système cohérent.

  • Réduction des contraintes verticales et des efforts latéraux
  • Diminution de la composante motrice du glissement
  • Géométrie adaptable aux emprises de versant
Plus-value pour le projet

Alléger avec des moyens de terrassement courants

Le matériau peut éviter une solution plus lourde lorsque la stabilité calculée le permet, tout en facilitant le phasage sur une route circulée. L’ordre de grandeur de décharge annoncé dans la fiche est d’environ 1,5 t/m³ remplacé.

  • Massif très perméable, avec environ 30 % de vides intergranulaires
  • Compactage par couches et contrôle volumétrique
  • Compatible avec talus naturel, géogrilles et parements rigides
01

Observer

Historique des recharges, fissures, déplacements et évolution saisonnière.

02

Reconnaître

Topographie, sondages, stratigraphie, eau, charges et avoisinants.

03

Modéliser

Surfaces de rupture, phasage et situations hydriques dans un calcul de stabilité.

04

Composer

Purge, drainage, allègement, renforcement et chaussée dans une solution constructible.

Coupes 3D interactives

Quatre géométries selon l’emprise disponible

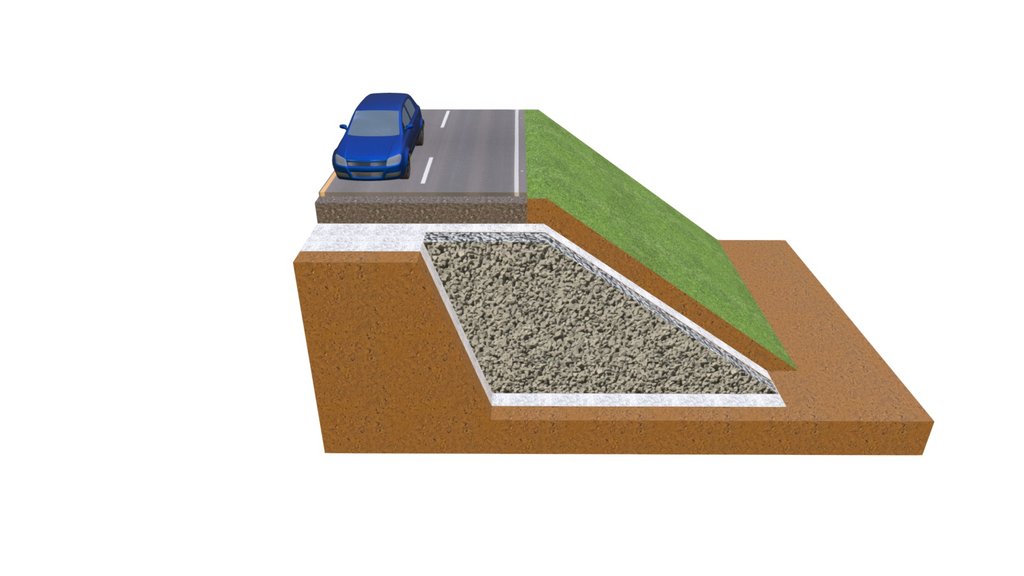

Coupe 3D d’un remblai MISAPOR avec talus à environ 35 degrés
≈ 30–35° · talus naturel

MISAPOR sans parement raide

La solution la plus simple lorsque l’emprise et la stabilité globale permettent une pente naturelle. Les rives et le drainage doivent rester protégés contre l’érosion.

Modèle 3D par jerome26 sur Sketchfab.

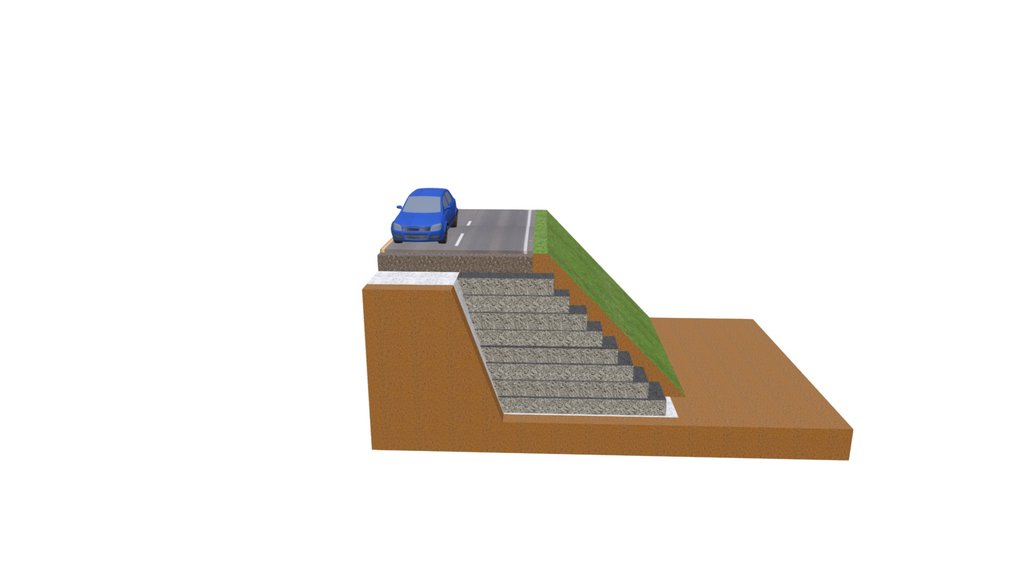

Coupe 3D d’un remblai MISAPOR renforcé par géogrilles à environ 45 degrés
≈ 45° · géogrilles en nappes

Réduire modérément l’emprise

Les nappes horizontales participent à la stabilité interne. Traction, arrachement, longueurs d’ancrage et stabilité externe et globale sont dimensionnés comme pour un remblai renforcé.

Modèle 3D par jerome26 sur Sketchfab.

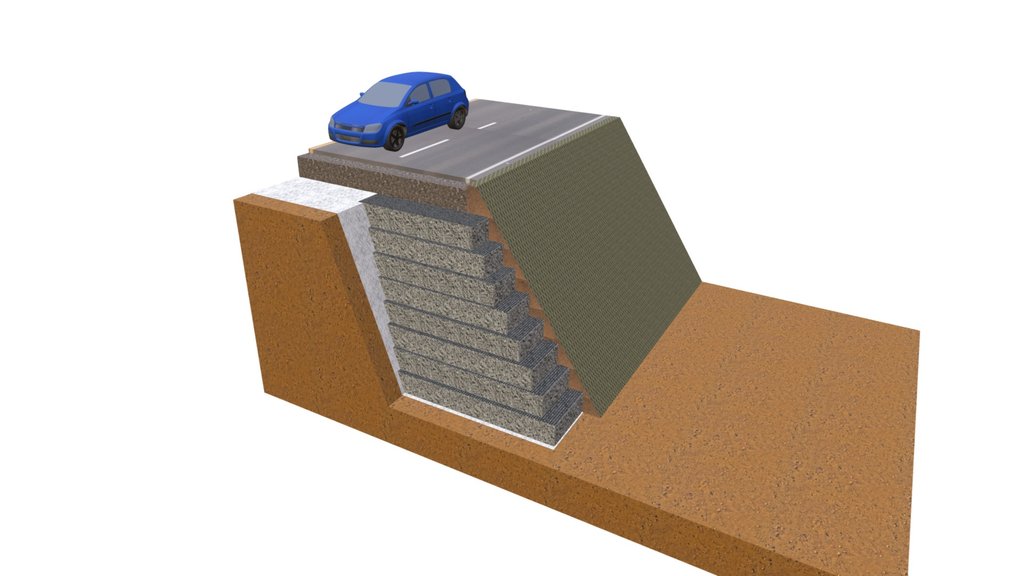

Coupe 3D d’un remblai MISAPOR renforcé et végétalisé à environ 70 degrés
≈ 70° · géogrille retournée

Parement fortement incliné et végétalisable

La technique en boudins redresse le front et maintient la couche de parement. Le détail de retournement, les connexions et la gestion des eaux de surface sont spécifiques au système.

Modèle 3D par jerome26 sur Sketchfab.

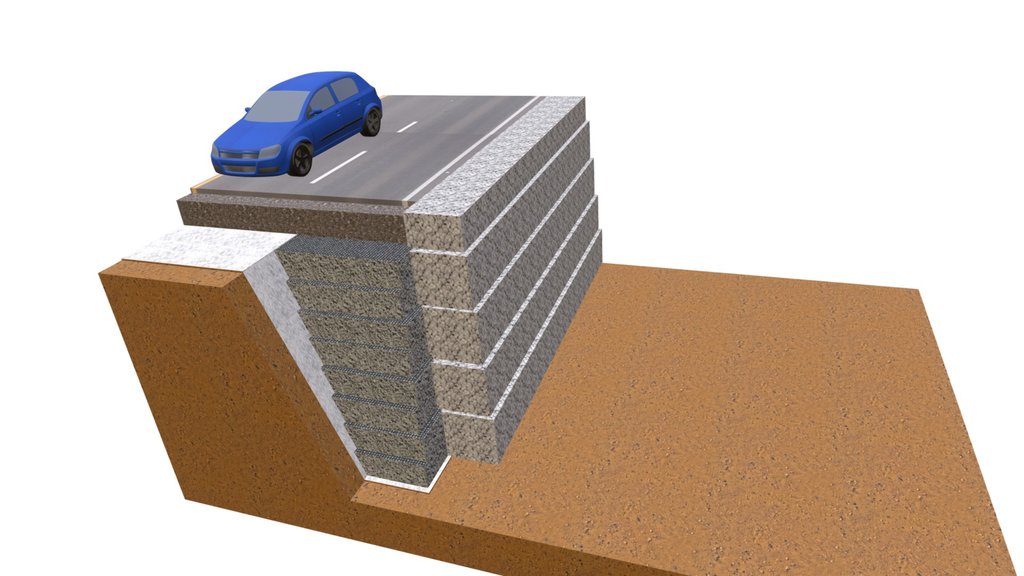

Coupe 3D d’un remblai MISAPOR avec géogrilles et parement gabion à environ 85 degrés
≈ 85° · parement quasi vertical

Géogrilles & gabions

Le parement rigide et les renforcements internes forment un véritable ouvrage renforcé. Connexions, fondation du parement et vérifications internes, externes et globales sont indispensables.

Modèle 3D par jerome26 sur Sketchfab.

Les angles illustrent des familles de solutions. Ils ne constituent pas des pentes admissibles par défaut. Eau, topographie, sol, trafic, renforcements, parement et phasage doivent être justifiés pour chaque projet.

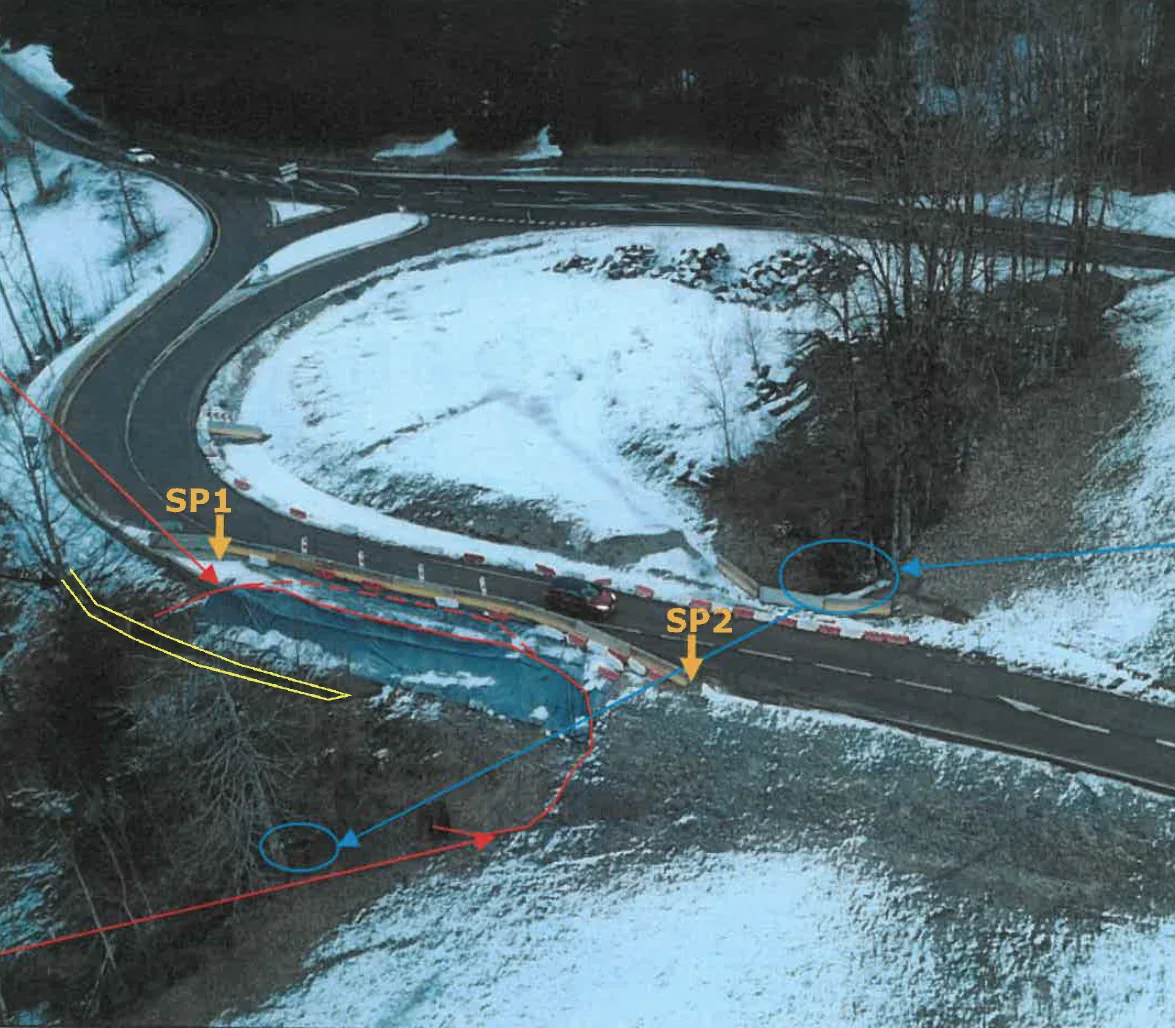

Vue aérienne du chantier de stabilisation de la RD12 à Saint-Jean-de-SixtCoupe technique de la solution MISAPOR pour la RD12 à Saint-Jean-de-Sixt

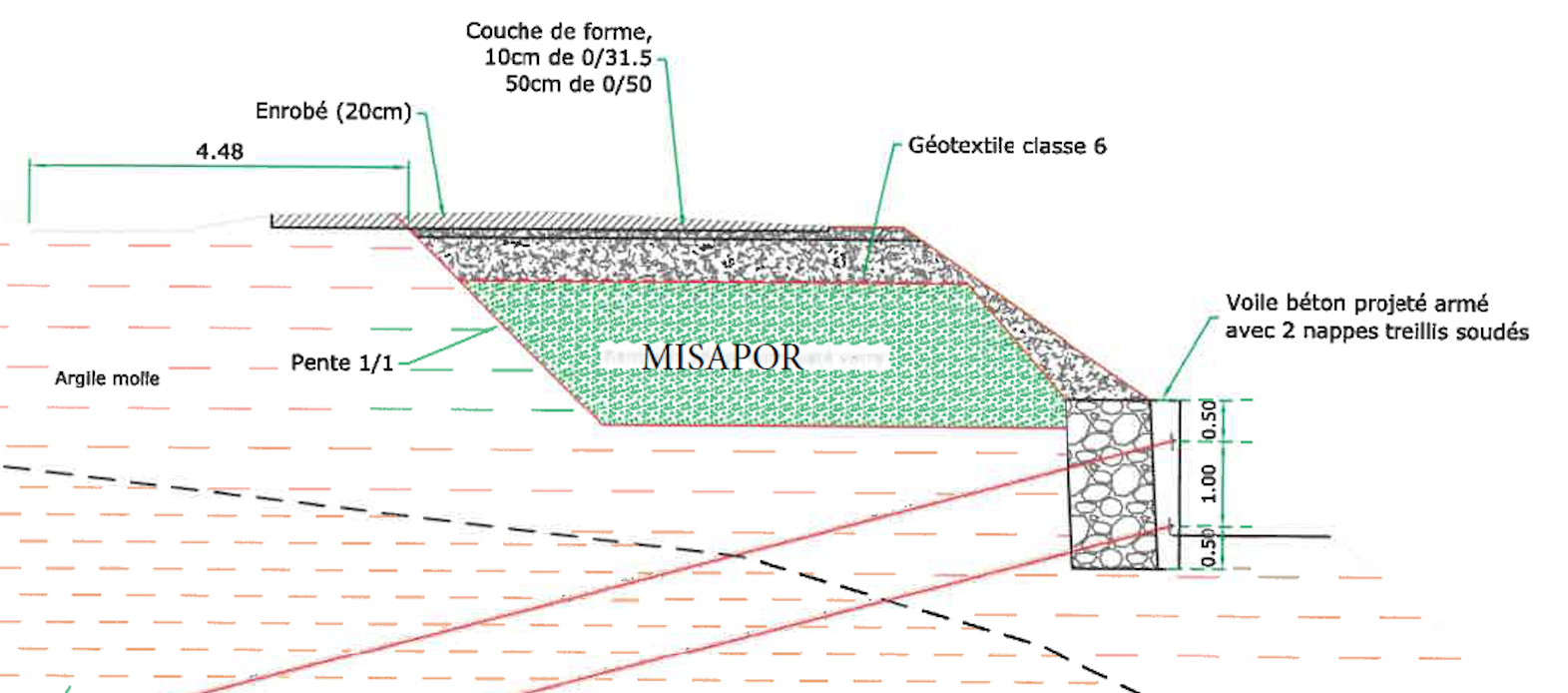

Référence · Glissement après période hivernale

RD12 · Saint-Jean-de-Sixt

Sur un terrain décrit comme argileux et de très faible portance, la variante granulaire MISAPOR a remplacé le principe initial en blocs. La coupe du projet associe massif allégé enveloppé, couches routières, gestion des eaux et ouvrage aval.

  • Solution mise en œuvre avec les compétences habituelles du terrassement
  • Moins de préparation spécifique qu’une solution en blocs
  • Détails de coupe propres à ce chantier, non transposables sans calcul

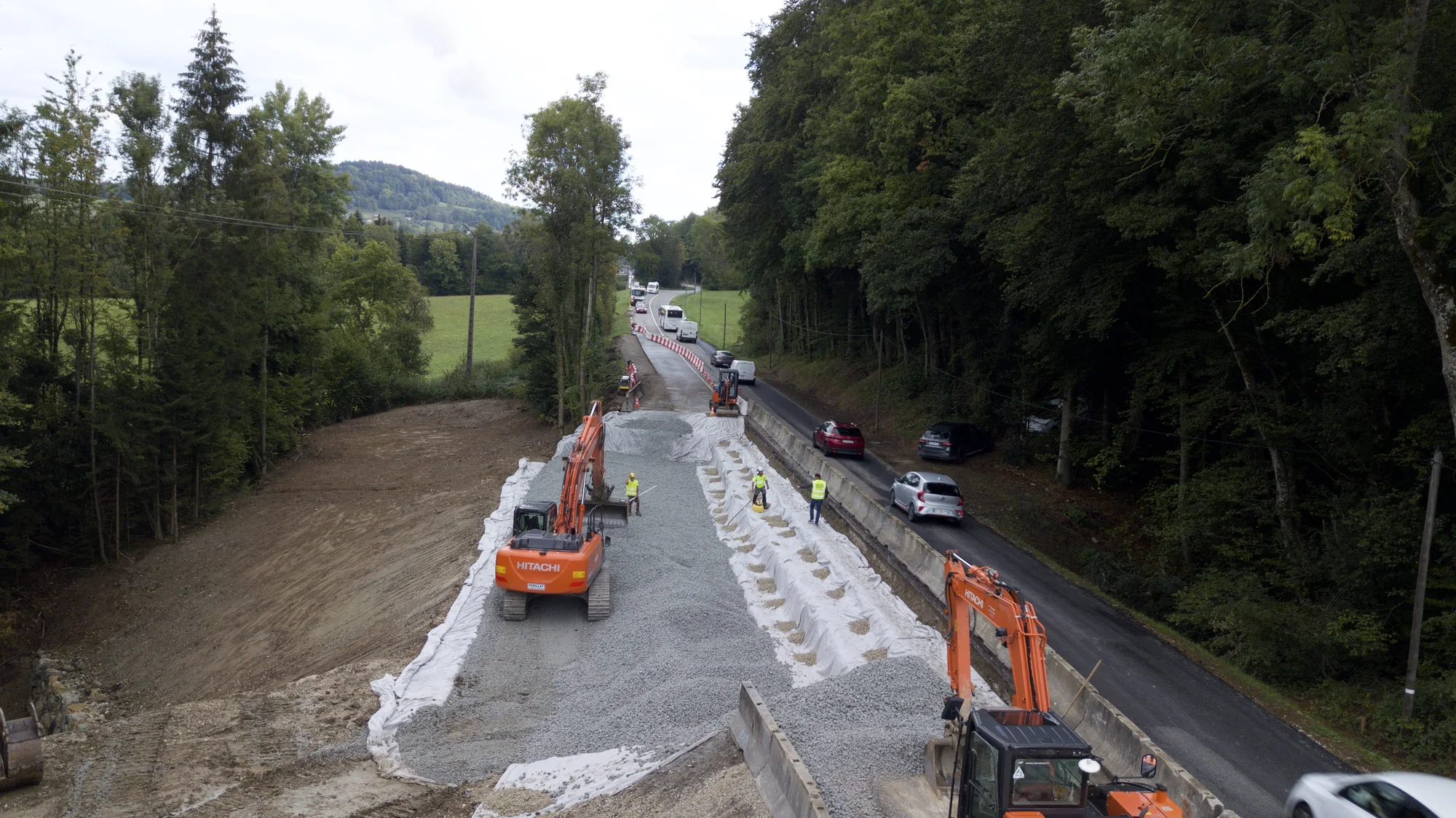

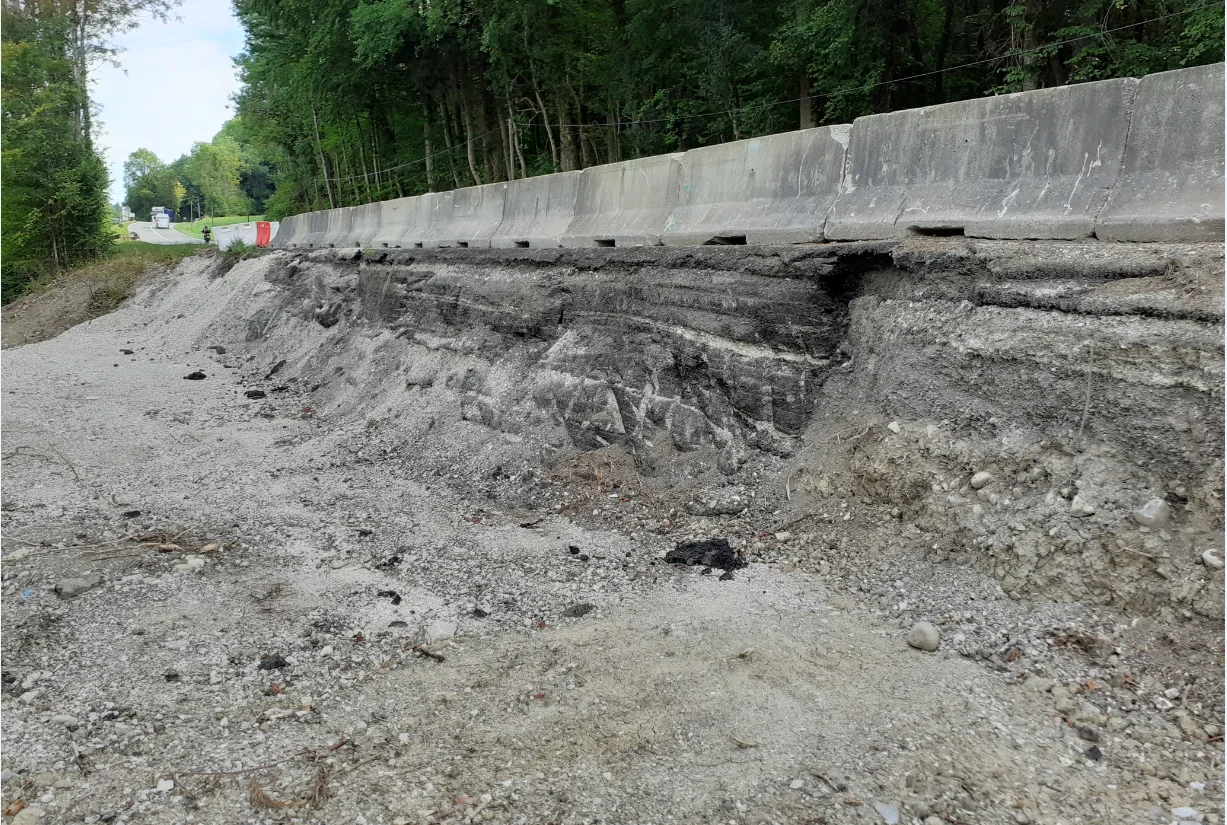

Recharges successives mises au jour sur la RD1203 à GroisyMise en œuvre du remblai allégé sur la RD1203 à Groisy
Référence · Affaissements récurrents

RD1203 · Groisy

Les travaux ont révélé jusqu’à 1,80 m d’enrobés cumulés par recharges successives. Le contexte associait limons argileux épais, ruissellement, stagnation et un mouvement potentiellement profond. L’étude 2020 a comparé un remblai allégé à une berlinoise tirantée ou des pieux sécants.

Linéaire
100 m
Hauteur moyenne
2 m
MISAPOR
1 080 m³ vrac · 830 m³ en place

03 · Génie civil routier

Cinq applications autour des ouvrages

Le remblai allégé n’est pas un simple matériau de remplissage : il modifie les charges permanentes et les poussées prises en compte par le modèle structurel. Chaque variante doit donc être coordonnée entre ingénieur ouvrage, géotechnicien, hydraulicien et concepteur de chaussée.

01

Élargissement de pont

Créer une largeur utile sans surcharger l’ouvrage existant

Solution de base

Remblai dense et extension latérale

La reconstitution du profil avec un granulaire conventionnel ajoute du poids sur les voûtes, le tablier, les tympans, les appuis et leurs fondations.

Solution MISAPOR

Volume allégé contigu à l’ouvrage

MISAPOR est séparé, confiné et drainé sous la structure de chaussée, en coordination avec l’extension et les interfaces ancien–neuf.

Plus-value

Réduire les actions permanentes

L’ouvrage conserve une réserve plus importante pour l’usage futur. L’allègement peut aussi limiter les efforts sur les éléments latéraux et faciliter un phasage en circulation.

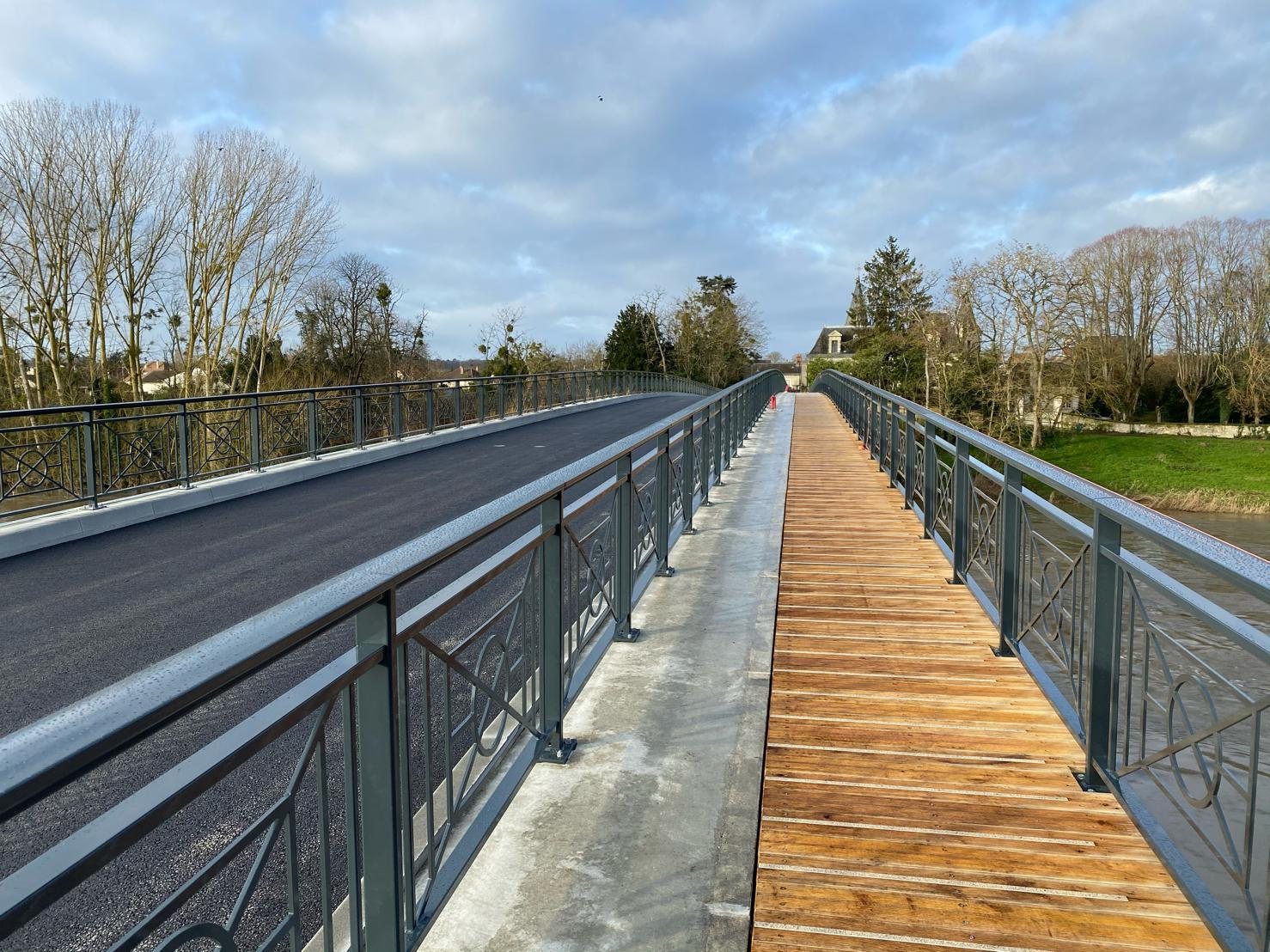

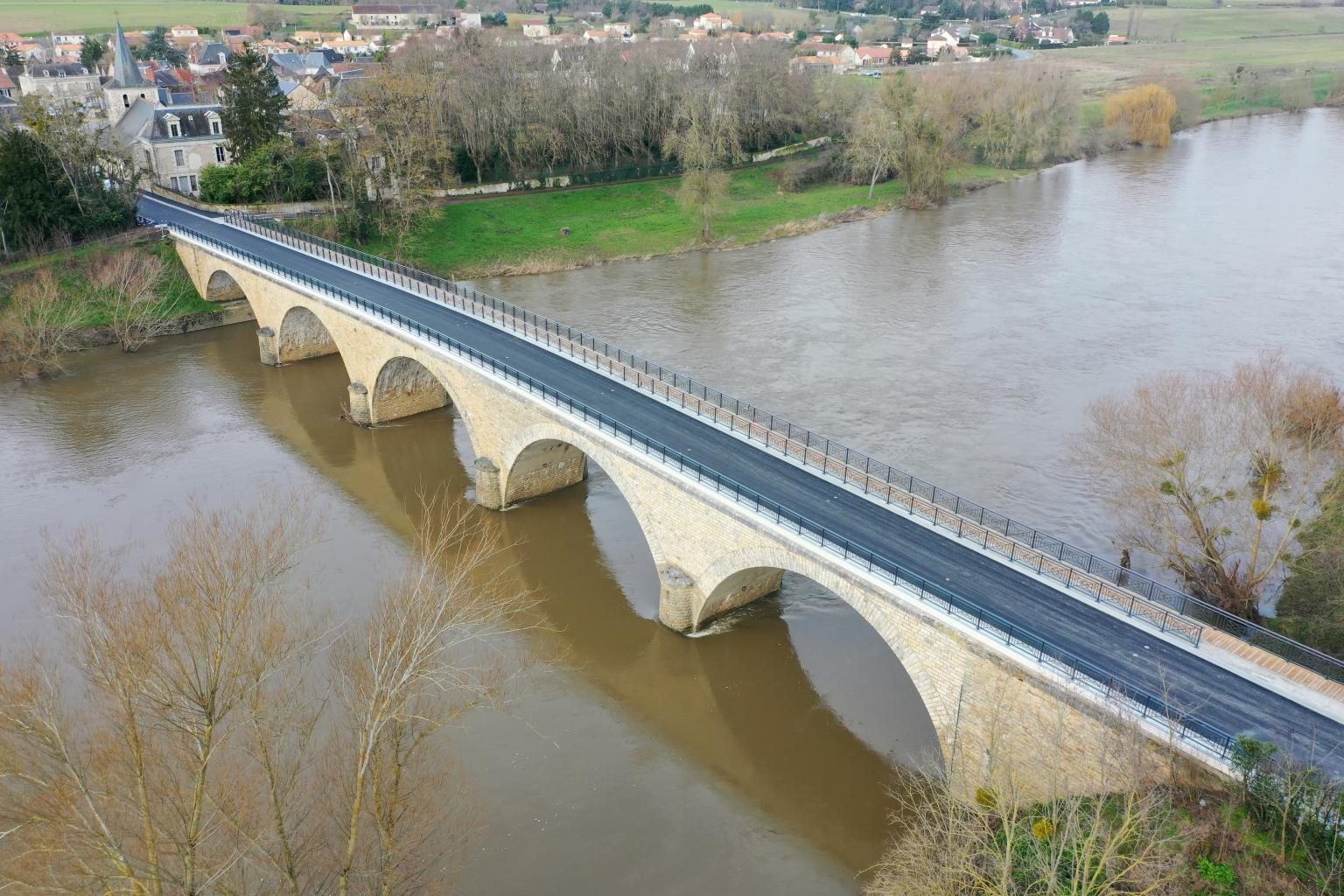

Référence · Pont maçonné sur la Vienne

Dangé-Saint-Romain · RD22

Ouvrage des années 1850 à cinq arches, long de 119,50 m. Les travaux ont notamment permis l’installation d’une passerelle piétons–vélos en encorbellement.

Ouvrage
Pont maçonné
Application
Élargissement latéral
Vigilance
Ancien / neuf · drainage

À vérifier : diagnostic structurel et géotechnique, cheminement réel des charges, capacité résiduelle, tassements différentiels, interfaces avec l’extension, drainage, compactage près de l’ancien et flottabilité en zone inondable.

02–03

Rénovation de pont & têtes d’ouvrage

Restaurer le profil et maîtriser la transition derrière la culée

Solution de base

Déposer puis reconstituer avec un granulaire dense

Le profil est rétabli derrière culée ou dans l’ouvrage. Le nouveau remplissage peut réintroduire une surcharge, des poussées et de l’eau près des maçonneries.

Solution MISAPOR

Remplacer le volume lourd par une zone allégée

Le massif léger est placé derrière culée ou sous le remblai d’accès, avec géotextile, drainage et dalle de transition si le modèle du projet la prévoit.

Plus-value

Réduire poussées et tassements de transition

L’allègement aide à préserver l’équilibre de l’ouvrage tout en diminuant le différentiel entre une structure rigide et le terrain d’accès.

Têtes de pontLe gradient de rigidité, le compactage contre culée, les joints, l’étanchéité et l’évacuation de l’eau sont dimensionnés ensemble. La présence de MISAPOR ne supprime ni la dalle de transition éventuellement nécessaire, ni la vérification des tassements résiduels.

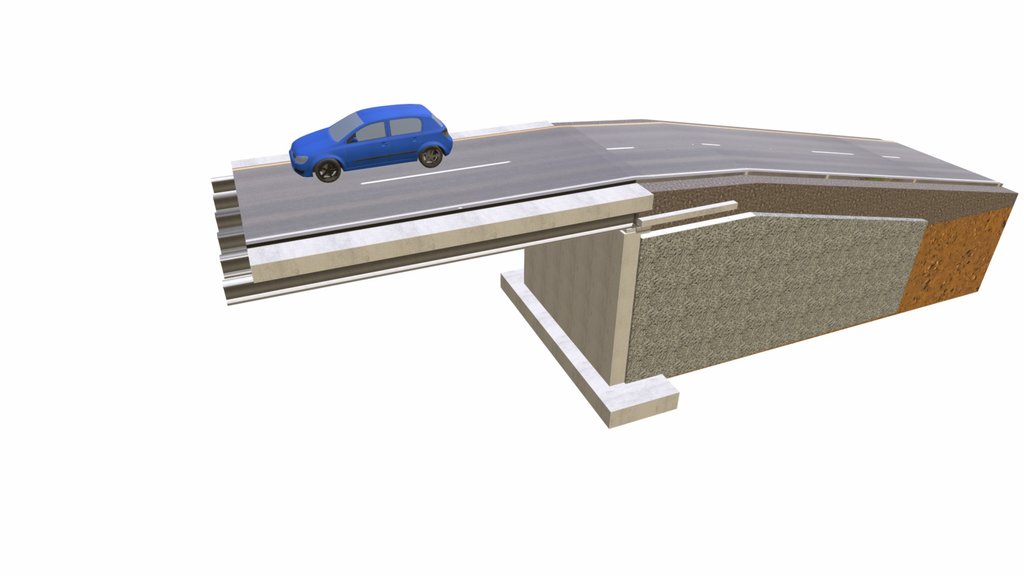

Aperçu de la coupe 3D d’une tête de pont avec remblai MISAPOR
Coupe technique interactive

Tête de pont & culée

La coupe matérialise la zone allégée, la chaussée et l’interface avec la culée afin de discuter drainage, confinement et transition de rigidité.

Modèle 3D par jerome26 sur Sketchfab.

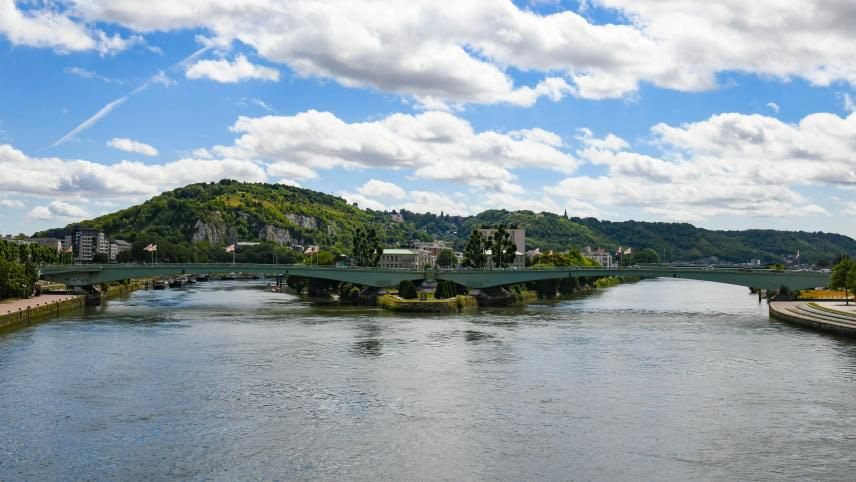

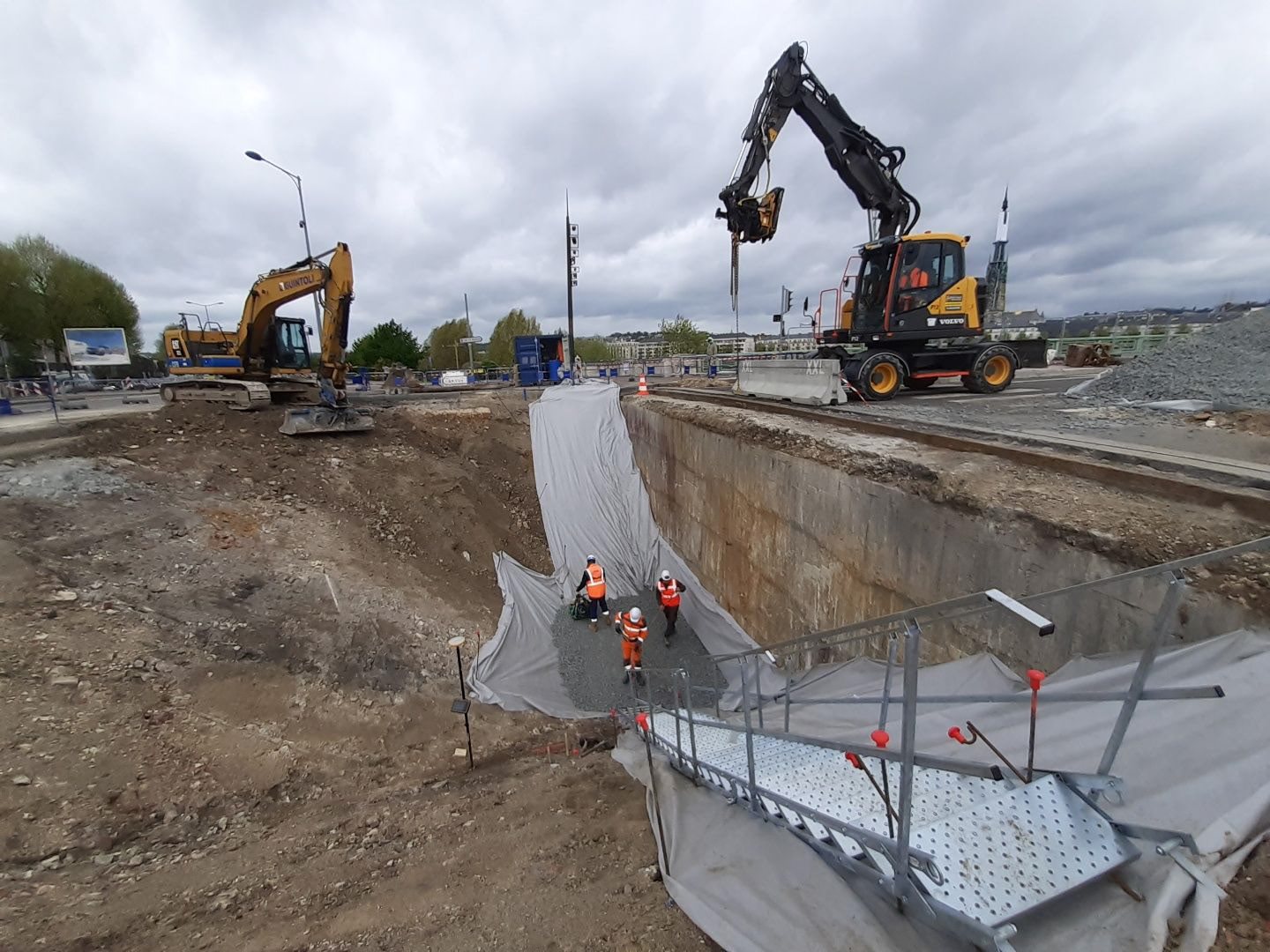

Référence · Rénovation d’un axe urbain majeur

Pont Corneille · Rouen

Dans le cadre de la réhabilitation, MISAPOR a été prescrit derrière culée afin de diminuer les poussées. Les zones excavées permettent également de reprendre drainage, étanchéité et transition de chaussée.

Application
Derrière culée
Objectif
Réduire les poussées
À coordonner
Joints · eau · transition
04

Rehaussement sur ouvrage ou tunnel

Créer un niveau routier avec une réserve de charge limitée

Solution de base

Ajouter une couche granulaire ou traitée

Le volume de rehaussement devient une charge permanente supplémentaire sur une dalle, un cadre, une tranchée couverte ou un tunnel.

Solution MISAPOR

Former le niveau avec une couche légère compactée

MISAPOR est placé sous le coffre de voirie, enveloppé par le géotextile et raccordé au drainage sans solliciter inutilement la structure enterrée.

Plus-value

Employer la réserve structurelle pour l’usage

La masse du remplissage est réduite, ce qui facilite un rehaussement lorsque la capacité disponible est faible et limite les tassements du complexe.

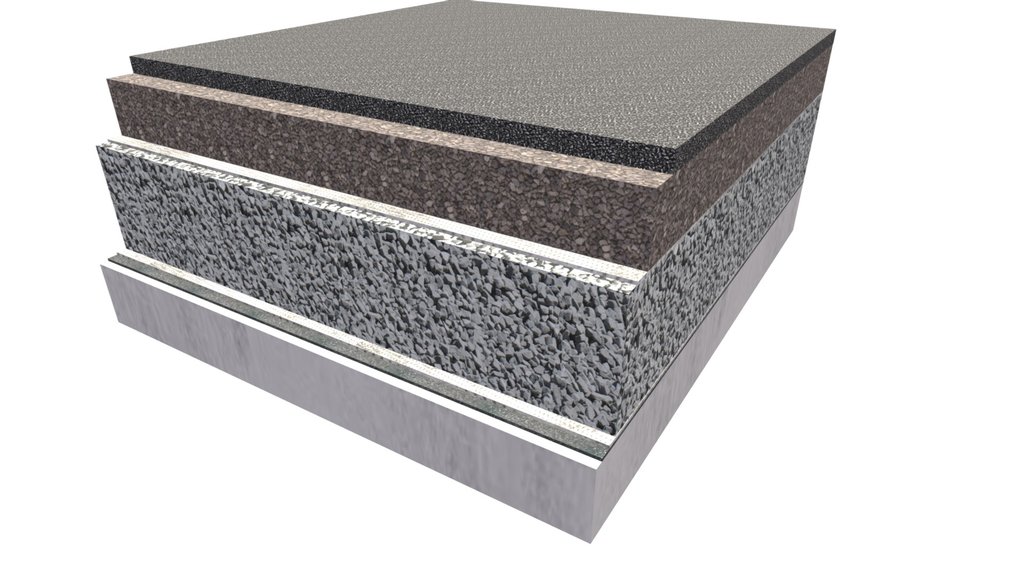

Aperçu d’une coupe 3D de route sur dalle avec MISAPOR
Coupe technique interactive

Route sur dalle

Le modèle aide à repérer les couches de protection, le massif léger, la retenue latérale et la structure de chaussée au-dessus de l’ouvrage.

Modèle 3D par jerome26 sur Sketchfab.

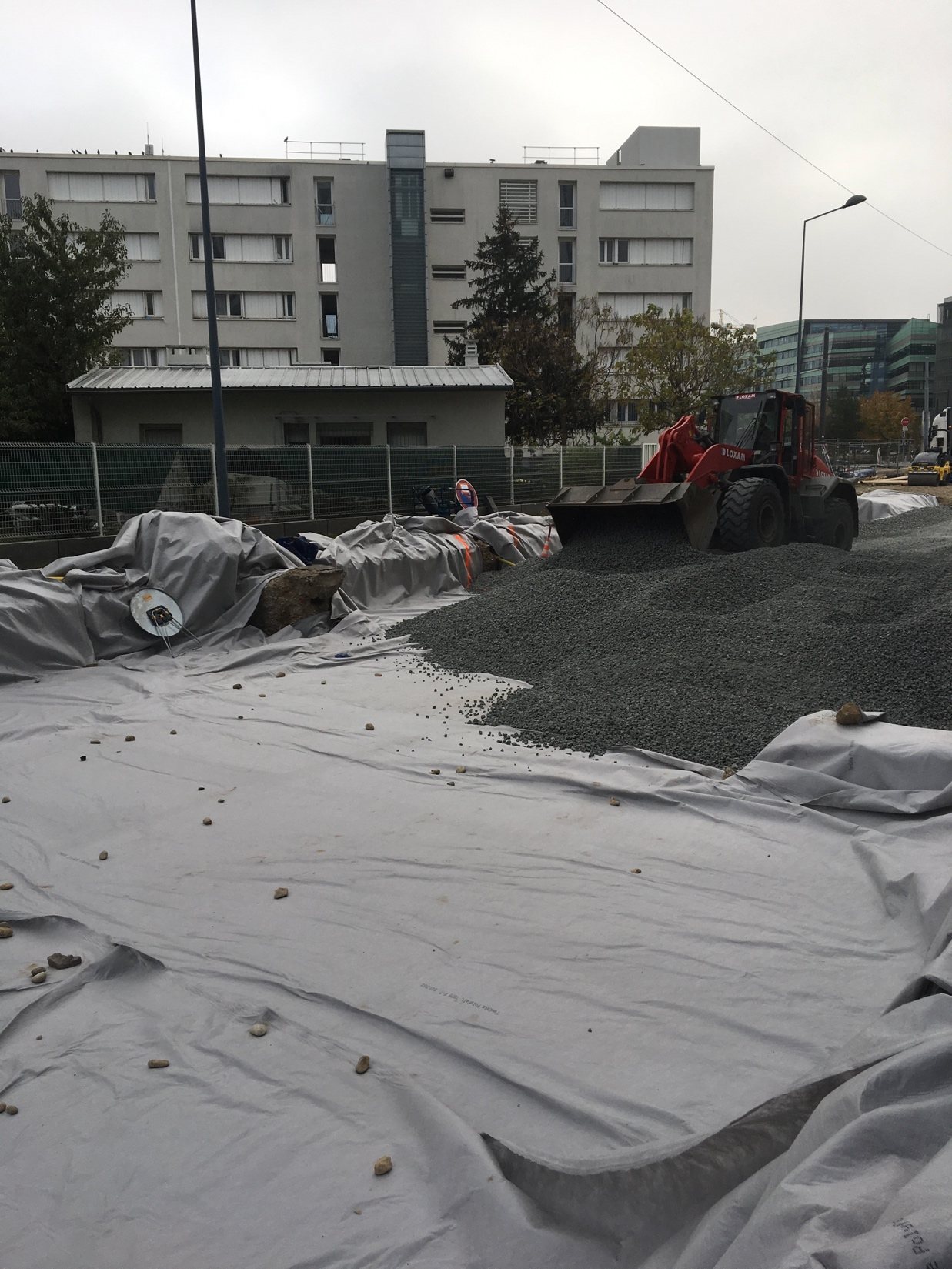

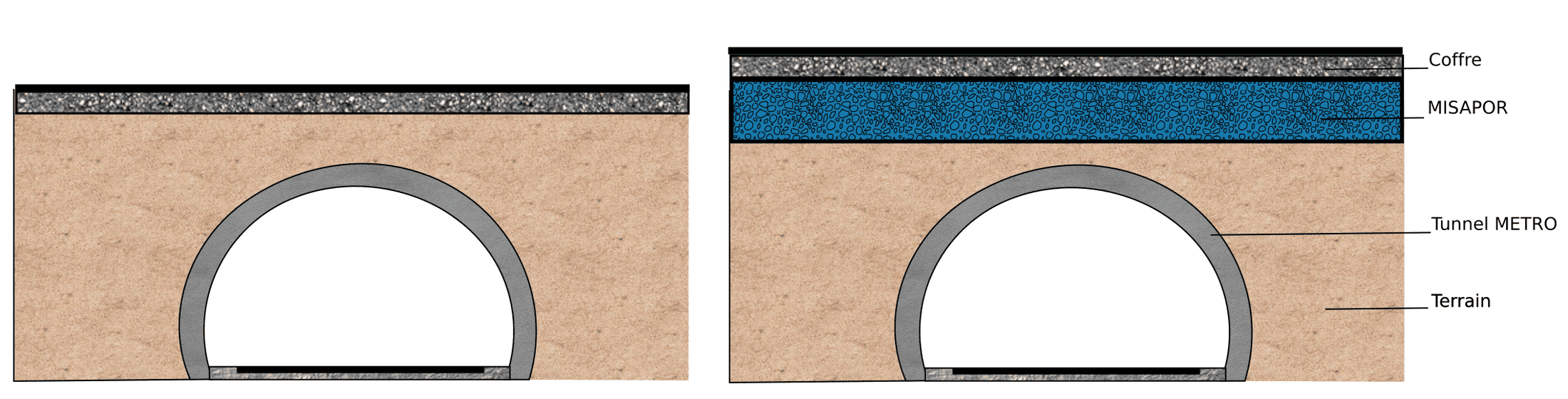

Référence · Ouvrage enterré

ZAC de la Soie · Villeurbanne

Une partie du terrain au-dessus du tunnel de métro a été remplacée par un remblai MISAPOR sous le coffre de voirie afin de limiter les charges permanentes.

Volume
720 m³
Produit
STANDARD PLUS 10/50
Réalisation
Octobre 2017

À vérifier : calcul structurel complet, charges ponctuelles de chantier, épaisseur de protection, étanchéité de l’ouvrage, retenue latérale, drainage et flottabilité.

05

Derrière un mur de soutènement

Réduire la charge du coin de remblai sans oublier la poussée de calcul

Solution de base

Remblai granulaire dense et drain

Le poids volumique du massif contribue à la surcharge verticale et à la poussée latérale, même lorsque le matériau est correctement drainé.

Solution MISAPOR

Coin allégé et très perméable

La géométrie allégée est définie par le calcul derrière le mur, avec séparation, protection contre les fines et drainage en pied raccordé à un exutoire.

Plus-value

Limiter la sollicitation du soutènement

La réduction du poids et des actions latérales peut éviter un renforcement plus lourd ou faciliter la conservation d’un mur en site urbain contraint.

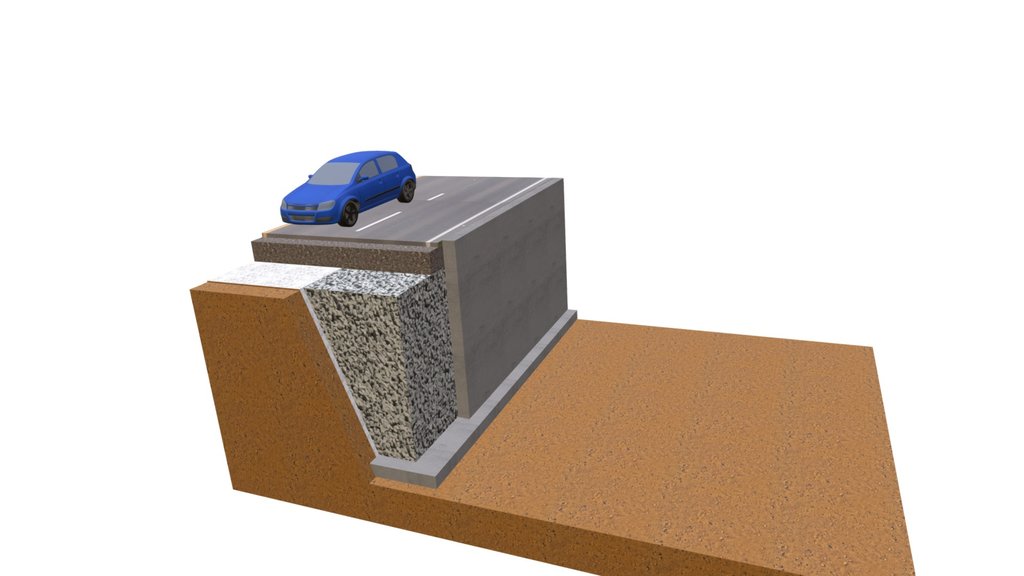

Aperçu de la coupe 3D MISAPOR derrière un mur de soutènement en L
Coupe technique interactive

Remblai derrière un mur en L

La coupe illustre la zone allégée, la séparation et l’interface avec le mur. La poussée n’est jamais supposée nulle : son état et les frottements sont calculés.

Modèle 3D par jerome26 sur Sketchfab.

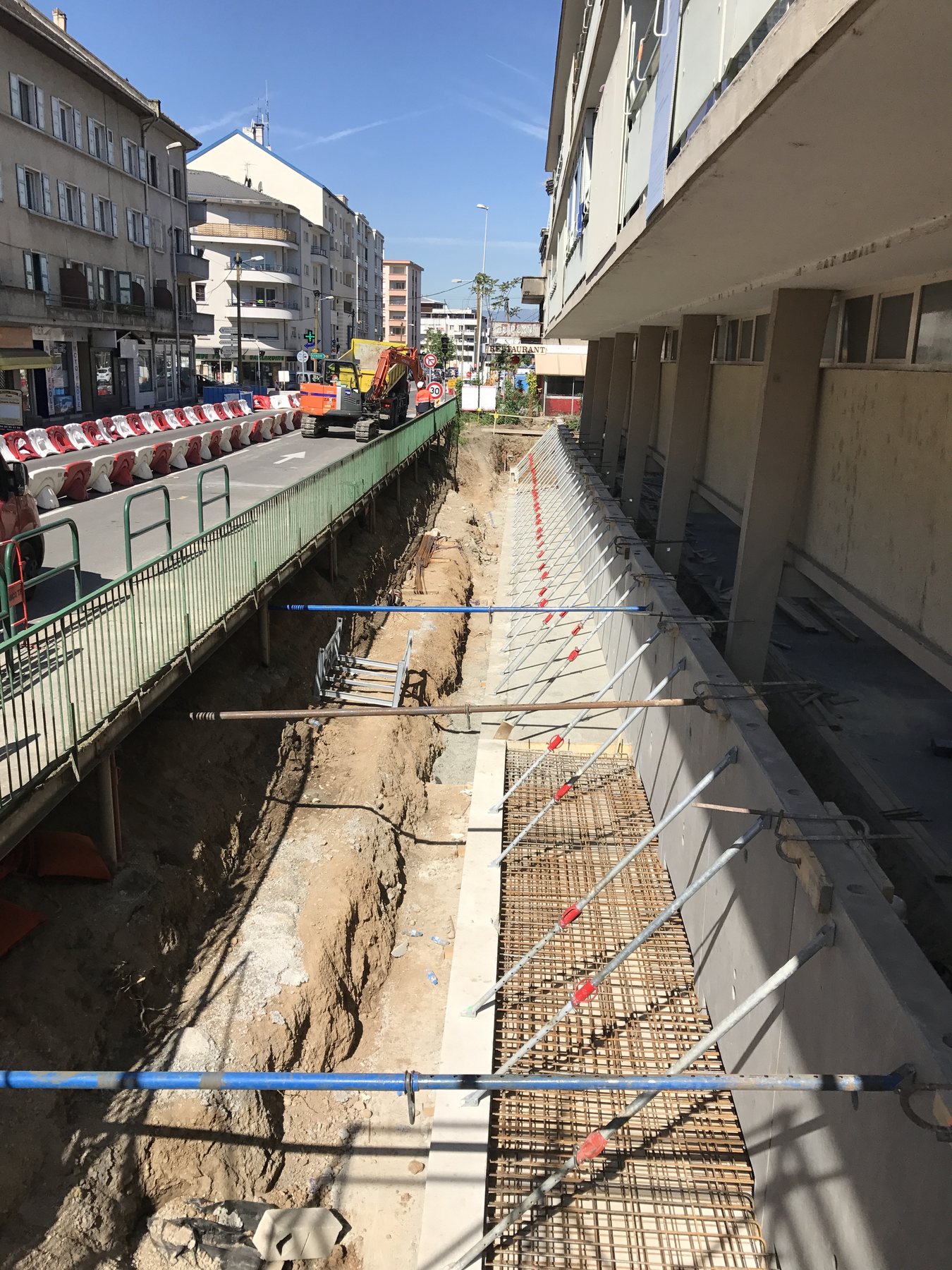

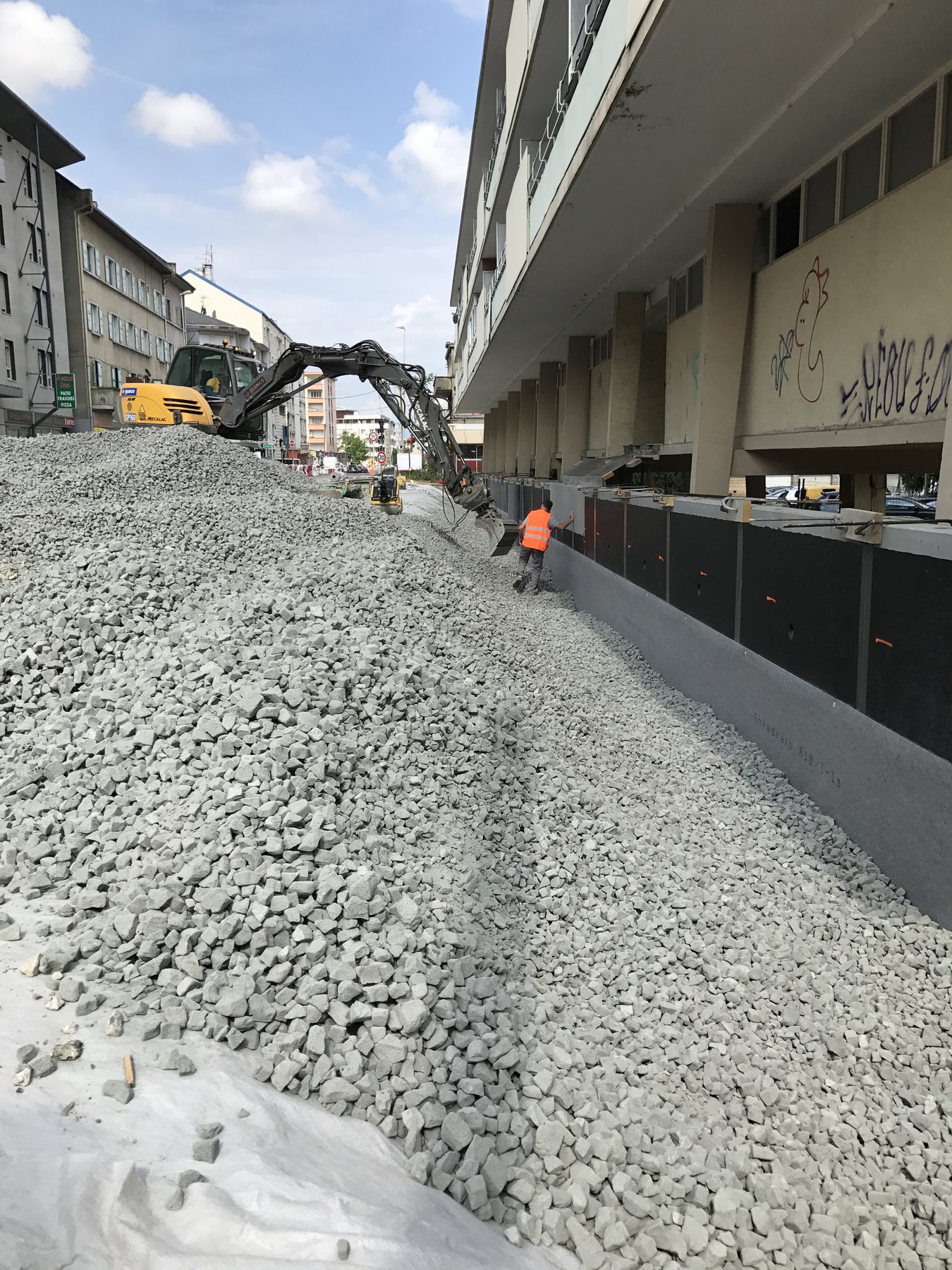

Référence · Soutènement urbain

OA3 · Gaillard

Le massif MISAPOR a été mis en œuvre sur géotextile derrière le mur en L, dans une emprise urbaine contrainte, afin de réduire les sollicitations du soutènement.

Volume
360 m³
Produit
STANDARD 10/75
Réalisation
Juin 2017

À vérifier : glissement, renversement, portance, stabilité globale, état de poussée, interfaces, migration des fines, drainage de pied, compactage et poussée d’Archimède.

04 · Protection contre le gel-dégel

Protection contre le gel des chaussées : dimensionner la structure complète

MISAPOR contribue à freiner la propagation du front de gel et favorise le drainage. L’épaisseur à retenir résulte néanmoins d’une vérification thermique de toute la chaussée, après son dimensionnement mécanique.

Solution technique de base

Éloigner le sol gélif ou augmenter la protection

La méthode courante combine purge des matériaux gélifs, couche de forme non gélive suffisamment épaisse, drainage et structure de chaussée dimensionnée pour l’hiver de référence.

  • Volume d’excavation et d’apport parfois important
  • Épaisseur conditionnée par le couple climat–sol
  • Maintien d’un exutoire fonctionnel indispensable
Solution MISAPOR

Ajouter une couche légère, drainante et isolante

MISAPOR est intégré dans le modèle thermique de la chaussée complète. Sa résistance thermique retarde la propagation du front de gel, tandis que le réseau de vides favorise l’évacuation de l’eau vers les exutoires conçus.

  • Épaisseur compactée étudiée dans le calcul IA/IR
  • Paramètres thermiques renseignés pour l’état du produit dans l’ouvrage
  • Dimensionnement mécanique maintenu pour le trafic et la plate-forme
Plus-value pour le projet

Combiner allègement, drainage et protection thermique

Une même couche peut contribuer à trois fonctions. Lorsque le calcul le confirme, cette combinaison permet d’optimiser la profondeur de terrassement et les matériaux de substitution, notamment en site contraint.

  • Moins de charge sur le support
  • Protection thermique quantifiable
  • Drainage intégré au raisonnement constructif
01

Un sol gélif

Le sol support ou un matériau granulaire est sensible au gel et susceptible de former des lentilles de glace.

02

De l’eau disponible

La nappe, les remontées capillaires, les infiltrations ou un drainage insuffisant alimentent la zone froide.

03

Un front de gel

L’isotherme 0 °C atteint les horizons sensibles pendant un hiver suffisamment sévère.

Levier thermique

Retarder la pénétration du front de gel

La faible conductivité de la couche MISAPOR augmente la résistance thermique du complexe et limite la transmission du froid vers les horizons sensibles.

Levier hydrique

Évacuer l’eau vers un exutoire conçu

La structure granulaire favorise les écoulements, mais le drainage n’est efficace que si les pentes, filtres, interfaces et exutoires sont dimensionnés et maintenables.

Critère de vérification

IA ≥ IR

La chaussée est considérée vérifiée lorsque son indice de gel admissible IA est supérieur ou égal à l’indice de gel de référence IR choisi pour le projet.

IR
Indice de gel atmosphérique de référence, en °C·jour. Il est retenu par le maître d’ouvrage selon le site, l’altitude, le niveau de service et sa politique de protection.
IA
Indice de gel atmosphérique admissible par la structure complète, déterminé à partir de la sensibilité du support, de la protection de la plate-forme et de la propagation thermique.

Chaîne de calcul

De la chaussée mécanique à la vérification thermique

La démarche ci-dessous reprend la logique de la NF P98-086. Avec MISAPOR renseigné comme matériau spécifique, le calcul thermique complet de type Fourier est à privilégier dans le module gel du logiciel utilisé.

  1. 01
    Dimensionner mécaniquement

    Définir la structure de chaussée pour le trafic, la plate-forme et la durée de calcul.

  2. 02
    Choisir IR

    Documenter l’hiver de référence, la localisation, l’altitude et la politique du gestionnaire.

  3. 03
    Caractériser le support

    Identifier les horizons gélifs, leur sensibilité, leur épaisseur et les conditions hydriques.

  4. 04
    Déterminer Qg

    Évaluer la quantité de gel admissible par les sols et matériaux gélifs de la plate-forme.

  5. 05
    Déterminer Qng et Qm

    Prendre en compte la protection des matériaux non gélifs et la contribution mécanique au dégel.

  6. 06
    Établir Qpf

    Assembler la protection au niveau de la plate-forme : Qpf = Qg + Qng + Qm.

  7. 07
    Modéliser la propagation

    Saisir l’ensemble des couches et leurs paramètres thermiques, y compris MISAPOR à l’épaisseur compactée étudiée.

  8. 08
    Comparer IA à IR

    Valider la solution ou itérer sur les matériaux, le drainage et les épaisseurs.

Données d’entrée

Le dossier minimal à réunir avant le calcul

Climat & service

Définir l’hiver de projet

  • IR retenu et source de la valeur
  • Altitude, exposition, vallée froide ou ombrage
  • Niveau de service accepté en hiver et au dégel
Sol & eau

Qualifier la plate-forme

  • Nature et classe de sensibilité au gel
  • Épaisseur des horizons gélifs et non gélifs
  • Nappe, capillarité, infiltration et exutoires
  • Portance normale et hypothèse au dégel
Structure

Décrire toutes les couches

  • Épaisseurs mécaniquement dimensionnées
  • Matériaux bitumineux, assise et couche de forme
  • Position du niveau de plate-forme
  • Interfaces, transitions et drainage
Modèle thermique

Documenter chaque matériau

  • Masse volumique et teneur en eau de calcul
  • Conductivités non gelée et gelée
  • Conditions initiales et limites du modèle
  • État, densité et humidité retenus pour MISAPOR

Point de saisie important : la valeur λ = 0,093 W/(m·K) issue de la note jointe permet le prédimensionnement présenté ci-dessous. Elle ne dispense pas de renseigner tous les paramètres thermiques demandés par la version du logiciel utilisée et de justifier leur correspondance avec l’état du produit dans l’ouvrage.

Prédimensionnement thermique

Résistance de la couche MISAPOR

R = e / λe en mètres · λ = 0,093 W/(m·K)

Le tableau donne uniquement la résistance thermique de la couche de MISAPOR. Il ne fournit ni IA, ni une épaisseur « hors gel » garantie.

Conversion chantier utilisée : volume ou épaisseur en vrac ≈ 1,3 × volume ou épaisseur compactée. Les valeurs sont arrondies.
Repères calculés avec λ = 0,093 W/(m·K) et un facteur de compactage de 1,3 : 1
MISAPOR compactéÀ prévoir en vracR thermique
10 cm13 cm1,08 m²·K/W
15 cm20 cm1,61 m²·K/W
20 cm26 cm2,15 m²·K/W
25 cm33 cm2,69 m²·K/W
30 cm39 cm3,23 m²·K/W
40 cm52 cm4,30 m²·K/W

Livrable du bureau d’études

Ce que doit contenir la note de calcul

Ne pas dimensionner à partir de l’altitude seule. Le climat régional, l’exposition, la topographie, la période de retour, l’eau et la composition de la chaussée peuvent modifier fortement le résultat à altitude identique.

01

Hypothèses de trafic, de plate-forme, d’état hydrique et sources utilisées.

02

Choix de IR, hiver de référence et politique du maître d’ouvrage.

03

Coupe cotée de la structure et position exacte de la couche MISAPOR.

04

Paramètres thermiques de chaque couche, unités, état et provenance.

05

Classe de gélivité, Qg, Qng, Qm et Qpf retenus.

06

Résultat IA/IR et copie contrôlable des sorties de calcul.

07

Étude de sensibilité à l’épaisseur, à l’eau et aux paramètres influents.

08

Vérification mécanique, transitions, rives, drainage et détails constructifs.

09

Épaisseur compactée retenue, volume en vrac, tolérances et plan de contrôle.

IA ≥ IR

Vérification satisfaite

Conserver les hypothèses dans la note de calcul et traduire au CCTP l’épaisseur compactée, la conversion en volume livré, le drainage, les interfaces et les contrôles.

IA < IR

Structure à faire évoluer

Augmenter ou repositionner la protection thermique, modifier la couche de forme, améliorer le drainage ou revoir la stratégie de service, puis recalculer.

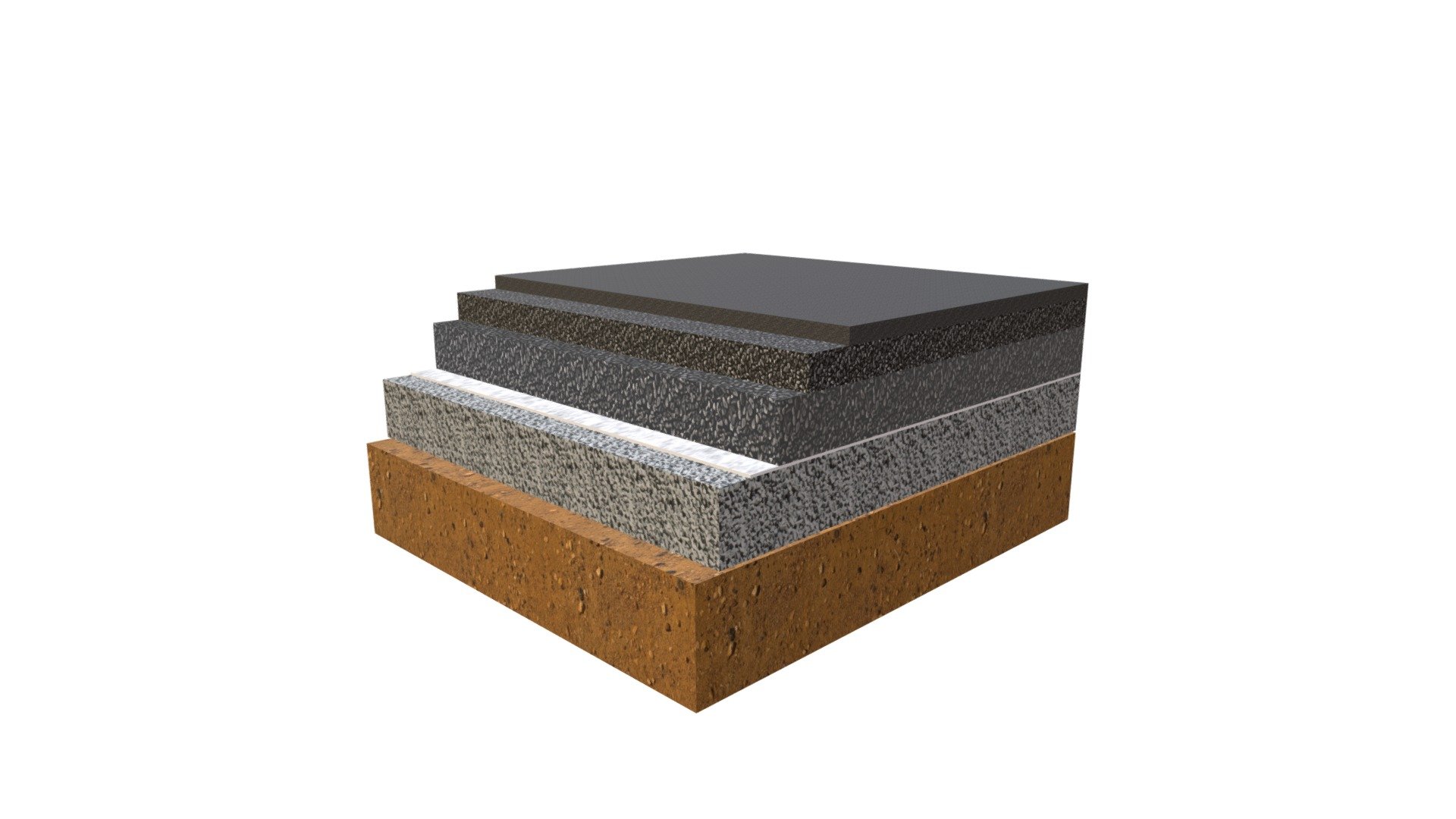

Aperçu de la coupe 3D du projet de chaussée EUROVIA avec MISAPOR
Coupe technique interactive

Structure routière · projet EUROVIA

Le modèle permet de repérer la couche MISAPOR sous la structure de chaussée et d’examiner la continuité de la protection thermique, les rives et les évacuations d’eau.

Modèle 3D par jerome26 sur Sketchfab.

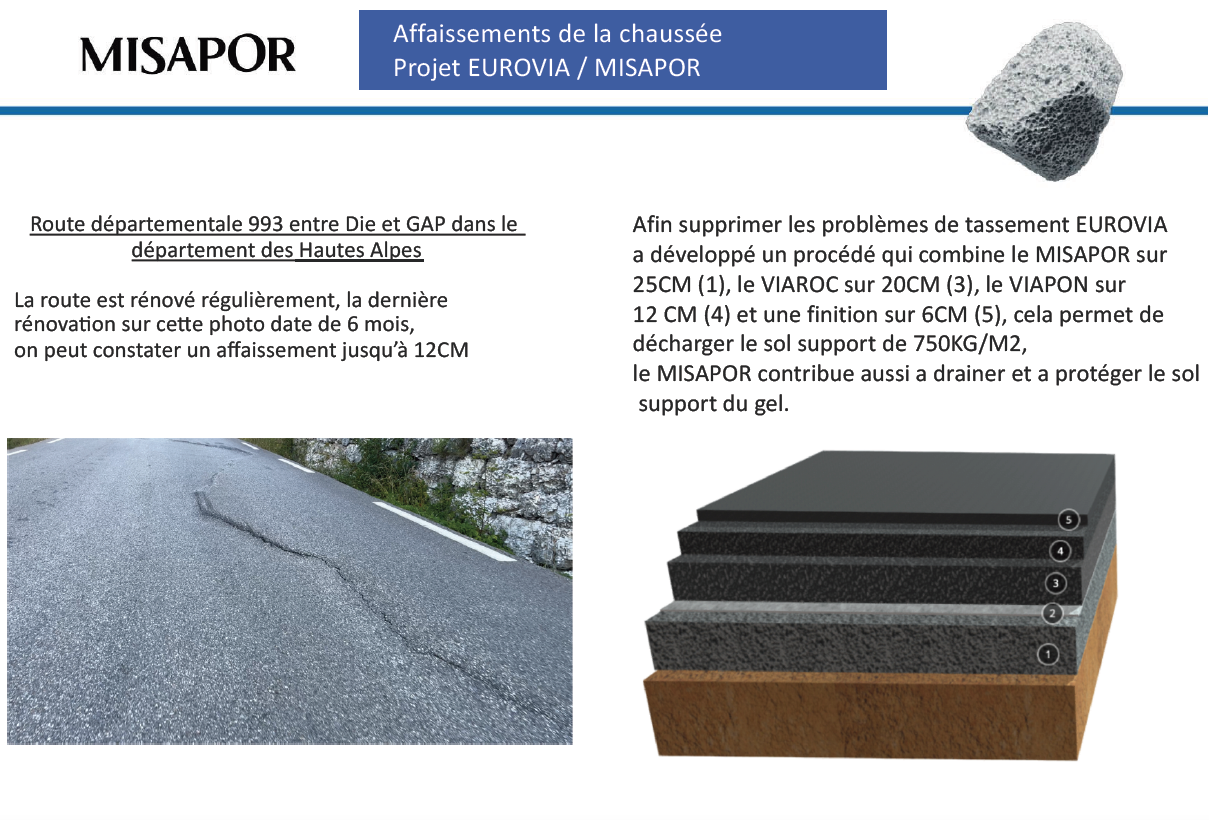

Référence · Route départementale de montagne

RD993 · liaison Die–Gap

Sur une chaussée affectée par des affaissements récurrents, le principe présenté associe allègement, drainage et protection contre le gel. La coupe de projet indiquait 25 cm de MISAPOR sous les couches de chaussée.

Décharge annoncée
≈ 750 kg/m²
Fonctions recherchées
Allègement · drainage · gel
À valider
Structure et calcul thermique du projet

Préparer une variante gel-dégel
Transmettez la localisation, la coupe de chaussée, le profil de sol, les conditions d’eau et IR si celui-ci est déjà fixé. MISAPOR peut alors aider le projeteur à cadrer les scénarios à vérifier.

Transmettre les données du projet

05 · Élargissement de chaussée

Créer une largeur nouvelle sans charger inutilement le versant

Accotement, piste cyclable, voie verte ou voie supplémentaire : l’enjeu est de maîtriser la charge ajoutée et le comportement différentiel entre l’ancienne plate-forme et l’élargissement.

Solution technique de base

Élargir avec un remblai conventionnel

Le profil est repris en redans puis complété par un remblai minéral, avec couche de forme, couture des couches et assainissement longitudinal.

  • Charge supplémentaire importante sur le sol ou le talus
  • Risque de tassement différentiel à la jonction
  • Soutènement ou amélioration de sol parfois nécessaires
Solution MISAPOR

Former le volume avec un remblai léger

Le massif MISAPOR est raccordé à la plate-forme existante, séparé des fines, drainé et protégé par une couche de forme. La transition est conçue avec la chaussée et non comme un simple ajout latéral.

  • Réduction de la charge ajoutée sur le versant
  • Compactage par couches avec matériel courant
  • Adaptation possible à une emprise contrainte
Plus-value pour le projet

Limiter les ouvrages lourds et les reprises ultérieures

En réduisant la surcharge, le remblai allégé peut limiter les tassements et les efforts sur un soutènement. Le gain doit être objectivé par le calcul géotechnique et le contrôle des transitions.

  • Moins de masse à transporter et à mettre en œuvre
  • Drainage intégré au massif
  • Solution compatible avec une circulation maintenue par phases
Vue aérienne de l’échangeur A36 de SevenansMise en œuvre de MISAPOR sur l’échangeur A36 de Sevenans
Référence · Bretelle d’entrée autoroutière

A36 / N1019 · Échangeur de Sevenans

APRR, la maîtrise d’œuvre Setec et l’entreprise Vinci ont retenu le remblai allégé sur une partie de la bretelle d’entrée du barreau. La lettre d’information du chantier indique une mise en œuvre par nivelage et compactage successifs, comparable à un terrassement granulaire.

Volume annoncé
1 400 m³
Application
Élargissement / bretelle d’accès
Enjeu
Limiter la charge à proximité de la rivière et du talus

06 · Focus de dimensionnement

Zones inondables : vérifier la flottabilité à chaque phase

La faible masse du remblai devient une donnée défavorable lorsque l’eau monte. Le dimensionnement doit considérer les niveaux d’eau permanents et transitoires, la saturation des vides, les écoulements et le poids stabilisant réellement présent pendant les travaux comme en service.

Unet = γeau × Vimmergé − ΣGstabilisantsFormulation de principe à traduire dans les combinaisons du projet.

07 · Dimensionnement

Du modèle géotechnique au CCTP

La prescription ne doit pas se limiter à « mettre du MISAPOR ». Elle doit définir les hypothèses, les interfaces, les performances attendues et le plan de contrôle.

01

Reconnaître

Stratigraphie, eau, paramètres mécaniques, compressibilité et existants.

02

Modéliser

Situations de projet, géométrie, phasage, charges et critères admissibles.

03

Quantifier

Charge déposée, charge apportée et gain net par mètre carré.

04

Vérifier

Tassements, portance, stabilité, poussées et flottabilité aux ELU/ELS.

05

Dimensionner

Épaisseur, confinement, géotextile, drainage et renforcements éventuels.

06

Composer

Couche de forme et chaussée selon trafic, plateforme et environnement.

07

Prescrire

Produit, valeurs de calcul, tolérances, phasage et modes de réception.

08

Contrôler

Volumes, épaisseurs, compactage, altimétrie, drainage et plateforme finale.

Entrées matériau

DYNAMIC 10/50

Valeurs indicatives extraites de la fiche produit disponible au téléchargement. Le produit, l’état hydrique et les valeurs de calcul doivent être confirmés dans les pièces du projet.

Ouvrir la fiche produit
Données déclarées ou mesurées — vérifier l’édition applicable
Masse volumique en vrac160–190 kg/m³
Masse volumique compactée208–247 kg/m³
Masse volumique compactée à saturationjusqu’à 310 kg/m³
Facteur de compactage1,3 : 1
Angle de frottement interne35,1°
Indice de vides intergranulairesenviron 30 %
Perméabilité compactée kf5,3 × 10−3 m/s
Chaussée

NF P98-086

La norme encadre le dimensionnement structurel des chaussées neuves. Elle ne constitue pas, à elle seule, une certification du remblai allégé.

Voir la fiche AFNOR →
Gel

Indices de gel

La vérification thermique doit employer les données climatiques et règles en vigueur à la date de l’étude, sur l’ensemble de la structure.

Consulter le statut AFNOR →

Mise en œuvre & contrôle

Une méthode simple, un contrôle à prévoir dès le marché

  1. Réceptionner le support. Vérifier géométrie, portance requise, eau, réseaux et exutoires.
  2. Poser la séparation. Définir le géotextile, les recouvrements, relevés et protections aux interfaces.
  3. Livrer et répartir. Organiser vrac ou big bags, accès, zones de déversement et épaisseurs de passe.
  4. Régler et compacter. Employer le matériel et le nombre de passes prescrits sans trafic non maîtrisé.
  5. Contrôler le volume placé. Croiser volume livré, géométrie, épaisseur compactée, altimétrie et facteur de compactage.
  6. Construire la plateforme. Mettre en place couche de répartition, couche de forme et chaussée puis réceptionner leurs performances propres.
Point de vigilance

Un essai au pénétromètre ou à la plaque dans le granulat seul n’est pas nécessairement représentatif du contrôle recherché. Le CCTP doit distinguer le contrôle du remblai MISAPOR de la réception de la plateforme supérieure.

Télécharger le guide de mise en œuvre →
Mise en œuvre et compactage du remblai MISAPOR sur l’A36 à Sevenans
A36 · Sevenans · répartition et compactage du granulat

Questions fréquentes

Les réponses utiles avant l’avant-projet

Ces réponses définissent le cadre de réflexion. Elles ne remplacent ni la mission géotechnique ni les justifications du maître d’œuvre.

Quand étudier un remblai allégé routier ?

Dès qu’une charge permanente élevée pilote les tassements, la stabilité, les poussées ou la capacité d’un ouvrage. L’étudier tôt permet de comparer objectivement purge, préchargement, amélioration de sol, transfert de charge et allègement.

MISAPOR supprime-t-il les tassements ?

Non. Il réduit l’incrément de contrainte associé au remblai. Les tassements résiduels dépendent du sol, de l’état initial, du phasage, du temps et des autres charges. Ils doivent être calculés aux états limites de service.

Peut-on construire une chaussée directement sur MISAPOR ?

La structure supérieure est composée pour répartir les charges et atteindre les performances de plateforme nécessaires. Son épaisseur dépend du trafic, du produit, du support, du mode de compactage et de la méthode de dimensionnement retenue.

Comment dimensionner MISAPOR pour protéger une chaussée du gel ?

Après le dimensionnement mécanique, le maître d’ouvrage choisit l’indice de référence IR. Le projeteur caractérise le sol et l’eau, modélise thermiquement toutes les couches, détermine IA puis vérifie IA ≥ IR. L’épaisseur de MISAPOR est ajustée dans cette structure complète ; aucune épaisseur universelle ne garantit à elle seule le hors-gel.

Peut-on utiliser MISAPOR en zone inondable ?

Oui sous réserve d’une justification spécifique. La poussée d’Archimède, la saturation, les niveaux d’eau, les phases transitoires, le confinement et les poids stabilisants doivent être intégrés aux combinaisons de calcul.

Comment contrôler la mise en œuvre ?

Le plan de contrôle combine notamment volumes livrés, géométrie, épaisseurs de passe et compactées, nombre de passes, altimétrie, drainage et réception de la plateforme supérieure. Les modalités exactes sont fixées au CCTP.

Le MISAPOR peut-il être réemployé ?

Un granulat déconstruit sélectivement, propre et non contaminé peut être examiné pour un nouvel usage. Son aptitude au réemploi doit être confirmée selon son état, la destination future et les exigences du nouveau projet.

Étude de projet

Un profil en long, une coupe et une étude de sol suffisent pour commencer.

Transmettez le contexte géotechnique, les niveaux d’eau, la géométrie et les charges. L’équipe MISAPOR vous aide à cadrer la variante à soumettre au maître d’œuvre.

Échanger sur mon projet
