Charges verticales
Moins de poids transmis à la voûte, à la dalle, aux fondations et au sol support.
Génie civil & ouvrages
Réduire les charges permanentes sur les structures.
Ponts maçonnés, culées, murs, tunnels et dalles : MISAPOR remplace une partie des remblais denses pour limiter poids, poussées et tassements de transition.
Principe
Alléger la masse avant de renforcer l’ouvrage
Réduire le poids du remblai peut préserver une réserve de capacité, diminuer les actions sur les murs et limiter les tassements aux interfaces entre une structure rigide et le terrain.
Poussées latérales
Réduction possible des actions permanentes derrière culées, tympans et murs.
Transitions
Maîtrise du différentiel de tassement entre l’ouvrage et le remblai d’accès.
Eau
Drainage du massif à concevoir avec l’étanchéité, les exutoires et la flottabilité.
Applications
Cinq situations où le poids permanent devient déterminant
Le produit, l’épaisseur, le confinement et la mise en œuvre sont définis à partir du projet complet.
Réparation d’un pont maçonné
- Enjeu
- Restaurer le profil sans réintroduire une masse excessive sur les voûtes et les maçonneries.
- À vérifier
- État des maçonneries, étanchéité, drainage, retenues latérales et charges de chantier.
Culées et têtes de pont
- Enjeu
- Diminuer les poussées et le tassement de transition derrière une structure rigide.
- À vérifier
- Dalle de transition, joints, compactage contre ouvrage et évacuation de l’eau.
Élargissement d’un ouvrage
- Enjeu
- Créer une largeur utile ou une passerelle en limitant les actions supplémentaires.
- À vérifier
- Interfaces ancien–neuf, fondations, phasage en circulation et tassements différentiels.
Rehaussement sur dalle ou tunnel
- Enjeu
- Créer une nouvelle cote avec une réserve de charge structurelle contrainte.
- À vérifier
- Étanchéité, protection, charges ponctuelles d’engins, retenues et drainage.
Derrière un mur de soutènement
- Enjeu
- Limiter simultanément poids vertical et poussée permanente sur le mur.
- À vérifier
- Stabilité externe et globale, drainage, frottement aux interfaces, parement et conditions sismiques du projet.
Références chantier
Trois ouvrages, trois objectifs d’allègement
Les détails sont propres à chaque chantier et ne doivent pas être reproduits sans étude.

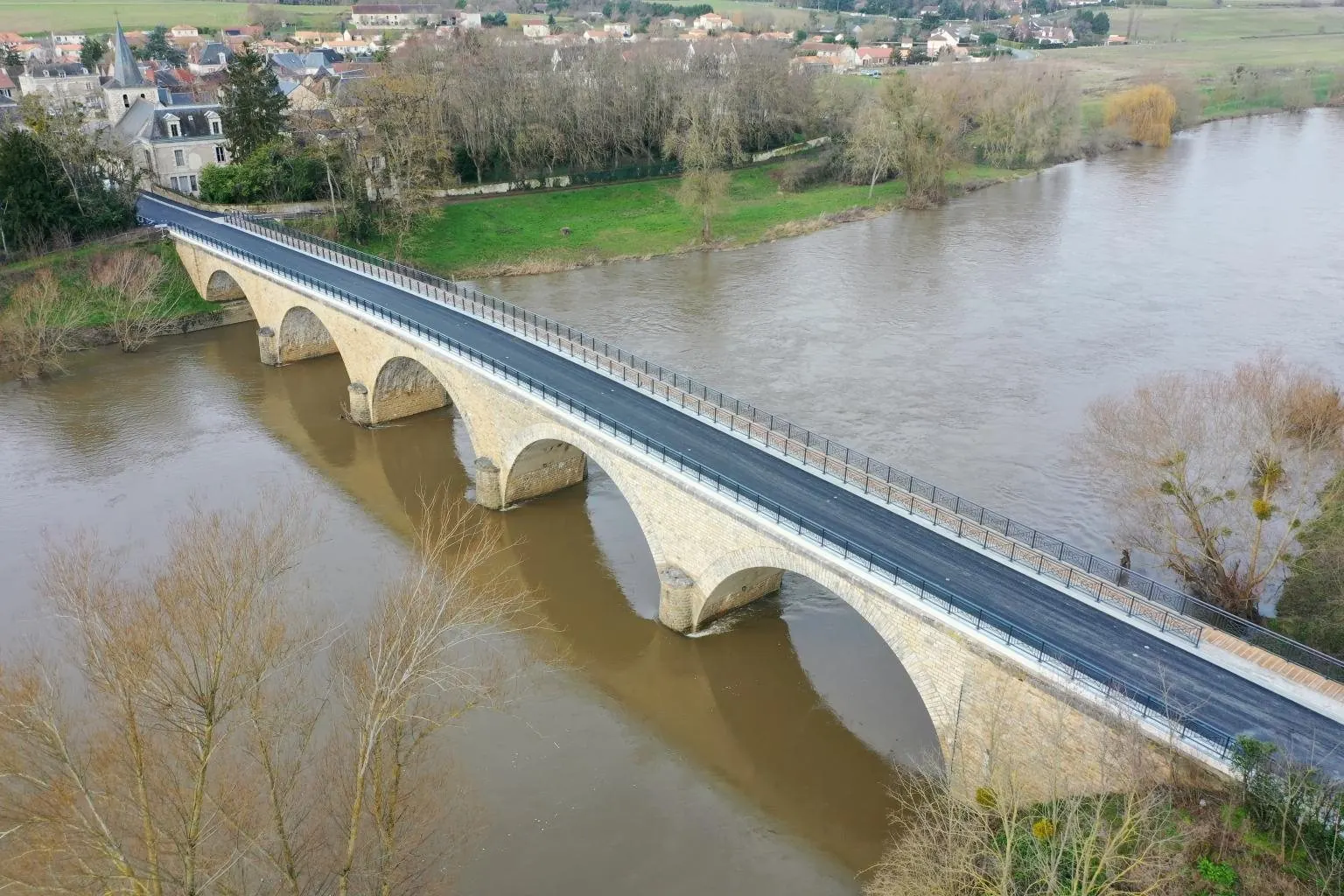

Élargissement de pont
Dangé-Saint-Romain · RD22
Ouvrage maçonné à cinq arches. Le projet a notamment intégré une passerelle piétons–vélos en encorbellement et une zone allégée coordonnée avec l’ouvrage existant.

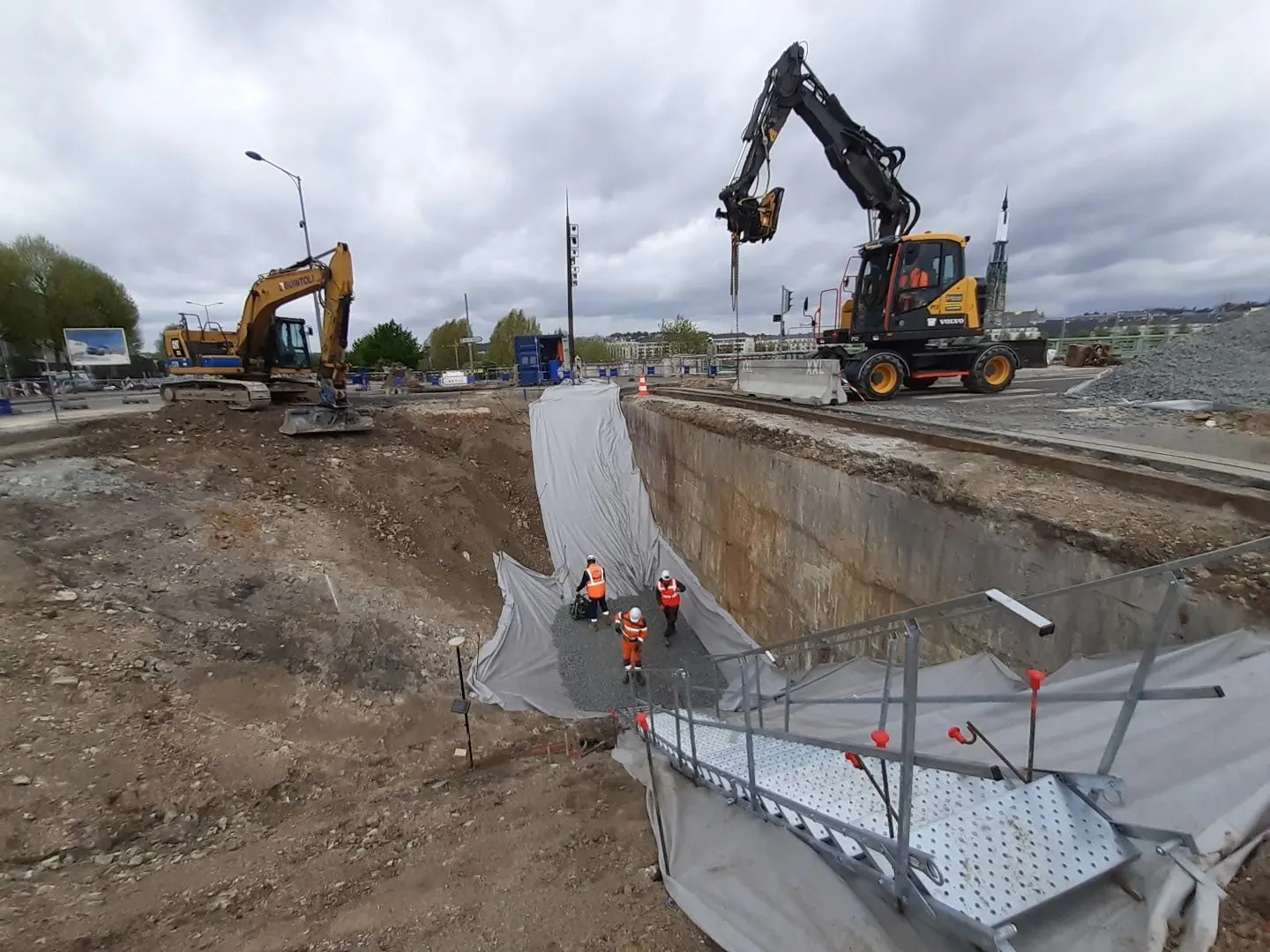

Rénovation derrière culée
Pont Corneille · Rouen
MISAPOR a été prescrit derrière la culée pour diminuer les poussées et permettre la reprise du drainage, de l’étanchéité et de la transition de chaussée.

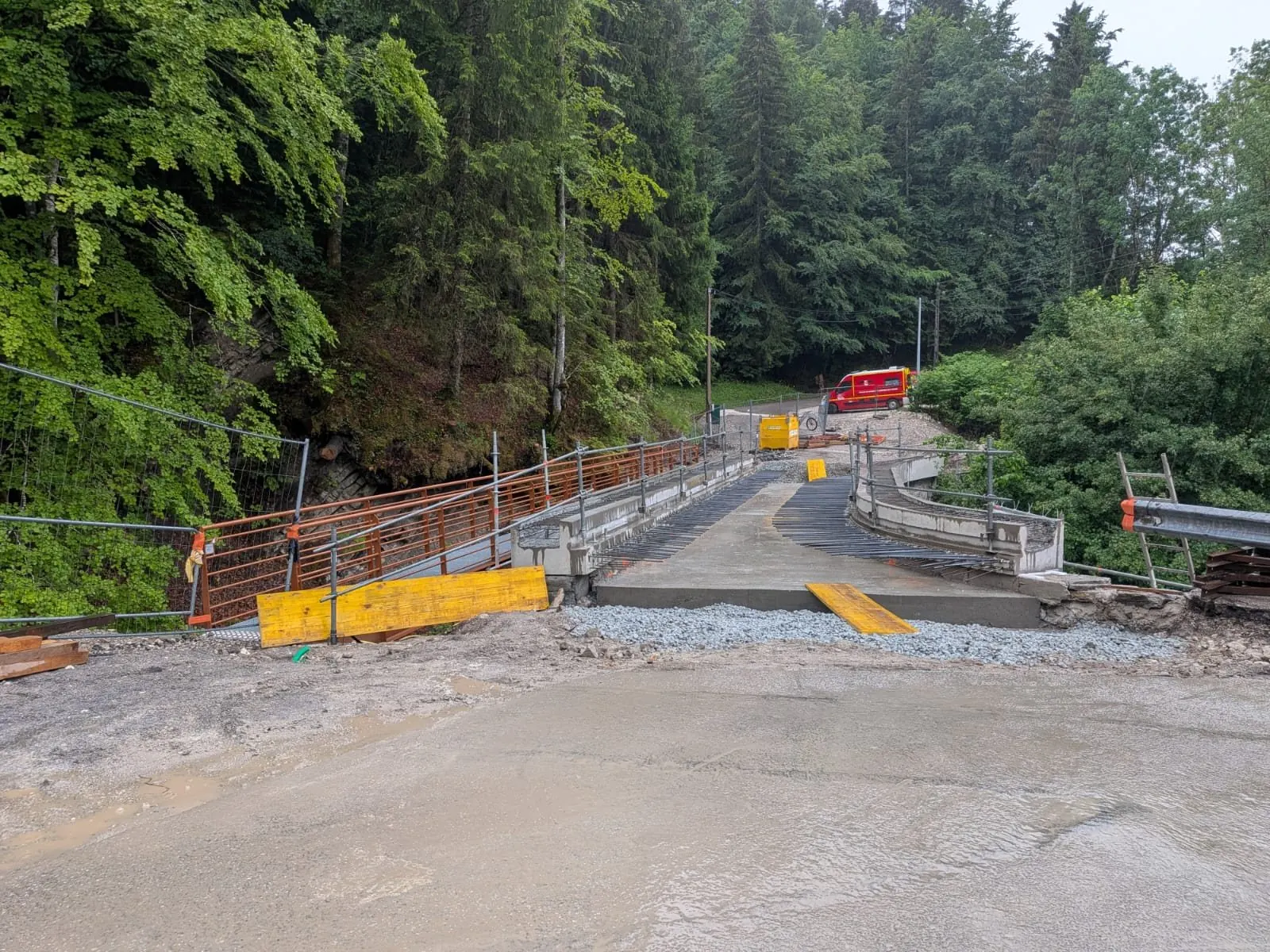

Réparation d’un pont maçonné
Pont de la Perrière · Talloires-Montmin
Sur la VC n° 2, le remblai allégé a participé à la reconstitution du profil d’un pont voûté présentant des désordres de maçonnerie, un affaissement localisé et un affouillement sous culée.
Méthode de projet
Coordonner l’ouvrage, le sol et la mise en œuvre
Diagnostiquer
Relevé de l’ouvrage, matériaux, pathologies, eau, portance, historique et capacité résiduelle.
Modéliser
Combinaisons de charges, poussées, tassements, stabilité et phases provisoires de chantier.
Détailler
Confinement, géotextiles, étanchéité, drainage, interfaces, couche de protection et chaussée.
Contrôler
Produit livré, épaisseurs, facteur de compactage, portance, protection et traçabilité des travaux.
Prescription : aucune épaisseur ni solution constructive universelle ne peut être déduite de cette page. La note de calcul et les plans d’exécution priment.
Conseils de conception
Préparer une variante que le bureau d’études peut calculer
Pour les bureaux d’études structure et géotechnique, maîtres d’ouvrage et entreprises de génie civil. Le premier argument est le gain net de charge dans une géométrie donnée. Il faut ensuite vérifier ce que ce gain change réellement pour l’ouvrage.
Pont maçonné : coordonner déchargement et réparation
Un remplissage léger réduit les actions permanentes sur la voûte et les tympans. Le diagnostic doit cependant déterminer l’origine des désordres : maçonneries dégradées, infiltrations, appuis déplacés ou affouillement. L’allègement ne répare pas ces défauts. La dépose des remblais, les reprises de maçonnerie et le remblaiement sont phasés pour conserver l’équilibre de l’ouvrage.
La coupe d’exécution précise la protection de l’étanchéité, le drainage aux points bas, les dispositifs de retenue et la structure de chaussée. Les stocks provisoires et engins de chantier peuvent être plus contraignants que le remblai fini : leur implantation fait partie de l’étude.
Dalle, parking ou couverture de tunnel : raisonner par zones
Le bilan comprend le remblai dans son état hydrique de calcul, la couche de répartition, les revêtements, les plantations et les charges d’exploitation. Une charge moyenne sur toute la dalle ne suffit pas pour une jardinière, un potelet, une voie pompier ou une roue d’engin. Les zones les plus sollicitées sont repérées sur le plan.
Comparer le coût du complexe posé : approvisionnement, manutention, protections, compactage, couches supérieures, contrôles et éventuels renforcements évités. La faible masse peut rendre une variante pertinente même si son prix au mètre cube est supérieur à celui d’un remblai dense.
Mur et culée : distinguer poussée des terres et eau
Une masse volumique plus faible peut diminuer la composante permanente de poussée. L’effet dépend de la géométrie, du frottement, du mouvement possible du mur et des surcharges. Une eau retenue derrière le mur ajoute une pression qui doit être traitée séparément. Le drainage et l’exutoire restent essentiels.
Les paramètres d’essais ne deviennent pas automatiquement des valeurs de calcul. La cohésion apparente issue de l’imbrication, les interfaces avec géotextiles et les conditions de compactage sont examinées par le géotechnicien.
Questions de projet
Le remblai léger permet-il de supprimer un renforcement ?
Il permet d’étudier cette possibilité. Seule la comparaison des vérifications de l’ouvrage avec et sans allègement établit si un renforcement peut être réduit ou évité. Le diagnostic, les charges d’exploitation et les phases provisoires restent déterminants.
Peut-on circuler directement sur le granulat ?
Le plan de circulation et la couche de répartition doivent être définis pour l’application. Une référence de remblai carrossable ne justifie pas la circulation d’engins sur une couche isolante sous bâtiment. Les prescriptions du DTA bâtiment sont différentes.
Comment contrôler la quantité réellement posée ?
Conserver les bons de livraison et relever les niveaux avant et après compactage, par zone et par couche. Rapprocher le volume livré du volume géométrique en place et du facteur prescrit. Les contrôles de la plateforme supérieure complètent cette traçabilité.
Dossiers de chantier à consulter
ZAC de la Soie · Villeurbanne
720 m³ de STANDARD PLUS 10/50 livrés en octobre 2017 pour un remblai sur tunnel de métro. Entreprise : Perrier TP / Colas. Cette référence illustre l’allègement au-dessus d’une infrastructure existante.
Fiche chantier PDF →Tour La Marseillaise · Marseille
195 m³ de STANDARD PLUS 10/50 pour un remblai sur parking souterrain, en mai 2018. Architecte : Atelier Jean Nouvel ; entreprise : SOGEA Charles Queyras TP.
Fiche chantier PDF →Les volumes indiqués sont les quantités livrées des références historiques. Ils ne sont pas des volumes compactés ni des prescriptions pour un nouveau chantier.
Pour préparer votre demande
Plans et coupes avec cotes, diagnostic de l’ouvrage, charges existantes et futures, niveaux d’eau, capacité disponible, phasage et accès de livraison.
