Isoler
Continuité thermique sous toute la surface.
Isolation des fondations · Construction neuve
Isolation sous radier ou sous dallage : choisir le bon système.
MISAPOR forme une couche minérale isolante, drainante, porteuse et durable sous l’ouvrage. La page distingue clairement les deux principes pour orienter rapidement chaque projet.
Accès par système constructif
Radier et dallage ne répondent pas à la même logique.
Le choix relève de l’étude structurelle et géotechnique. MISAPOR intervient dans les deux cas comme couche isolante et drainante, mais sa position et le cheminement des charges diffèrent.
01 · Fondation surfacique
Isolation sous radier
Le radier reprend les charges du bâtiment sur l’ensemble de son emprise. MISAPOR crée une isolation continue sous l’élément porteur et facilite le traitement des ponts thermiques périphériques.
Voir les 4 coupes et les vidéos → 02 · Plancher sur terre-pleinIsolation sous dallage
Le dallage repose sur une plateforme intérieure, entre des fondations dimensionnées séparément. MISAPOR remplace le hérisson drainant et l’isolant conventionnel sous le plancher.
Voir la coupe dallage →Porter
Plateforme compactée adaptée aux charges prescrites.
Drainer
Évacuation de l’eau et rupture capillaire.
Simplifier
Plusieurs fonctions réunies dans une seule couche.

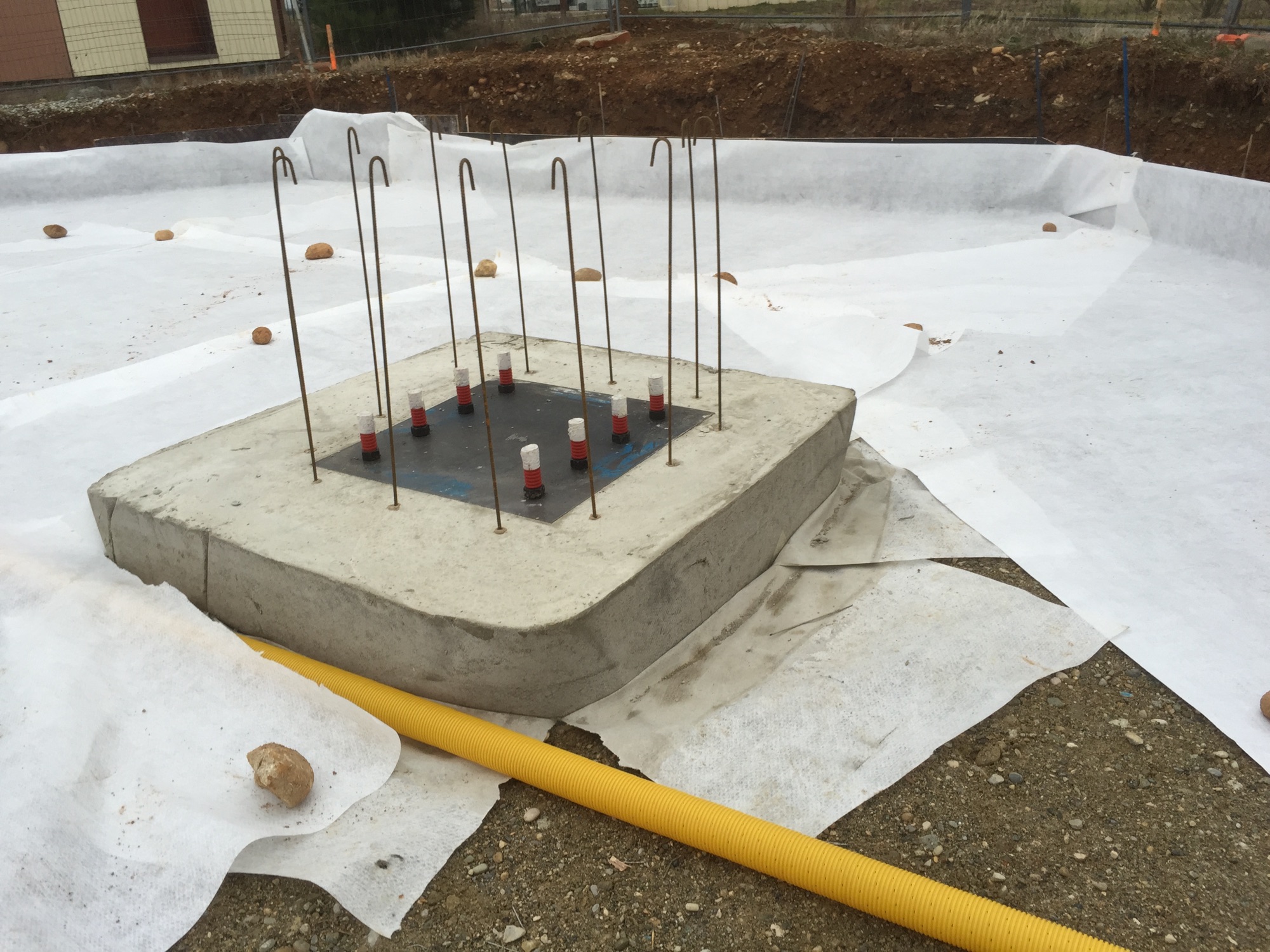

Isolation sous radier
Une enveloppe continue sous toute la fondation.
Le granulat compacté forme la plateforme isolante sur laquelle le radier structurel est réalisé. La solution est particulièrement adaptée aux maisons passives, constructions biosourcées, bâtiments tertiaires et ouvrages recherchant une forte continuité de l’enveloppe.
Le dimensionnement combine l’étude géotechnique, la descente de charges, la résistance thermique visée, le tassement admissible et le traitement des rives. Le radier reste calculé par le bureau d’études structure.
Préparer
Fond de forme réglé, portance contrôlée et géotextile défini selon le sol.
Déverser
Approvisionnement en vrac ou big bags avec prise en compte du coefficient de compactage.

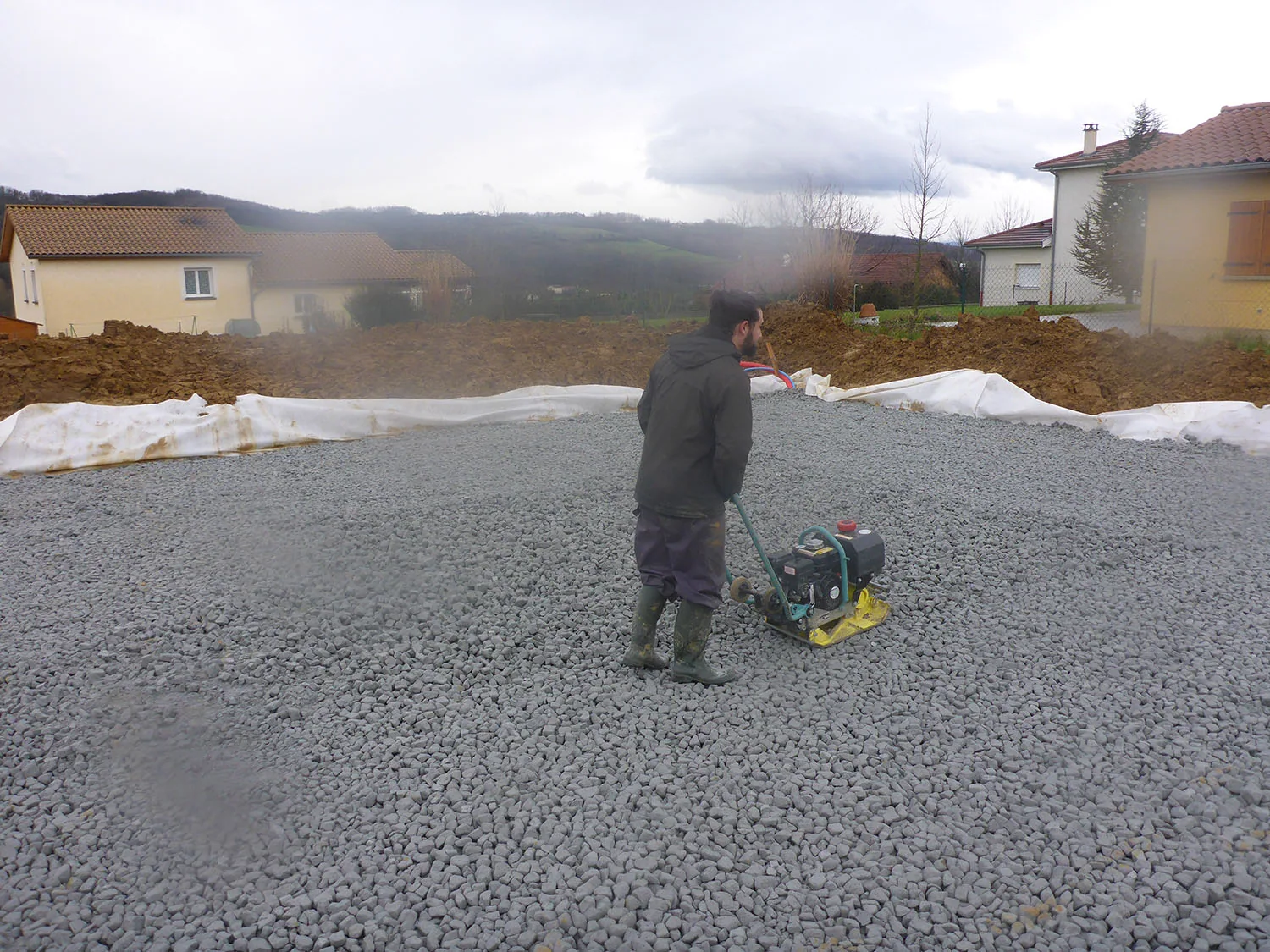

Compacter
Réglage par couches et compactage jusqu’à l’épaisseur prescrite.

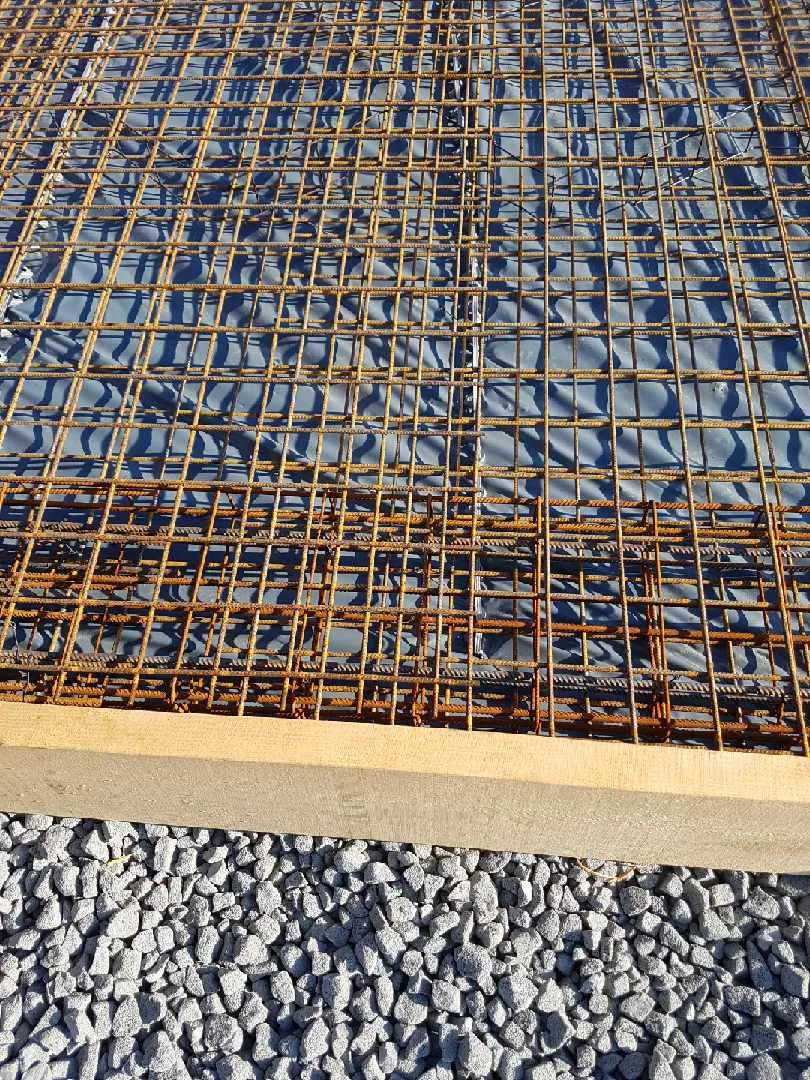

Réaliser le radier
Couche de réglage, étanchéité éventuelle et ferraillage selon les plans d’exécution.
Comprendre la mise en œuvre
Deux chantiers en vidéo.
Vidéo technique
Isolation sous fondation radier
Préparation, livraison, répartition et compactage de la couche de verre cellulaire sous l’ouvrage.

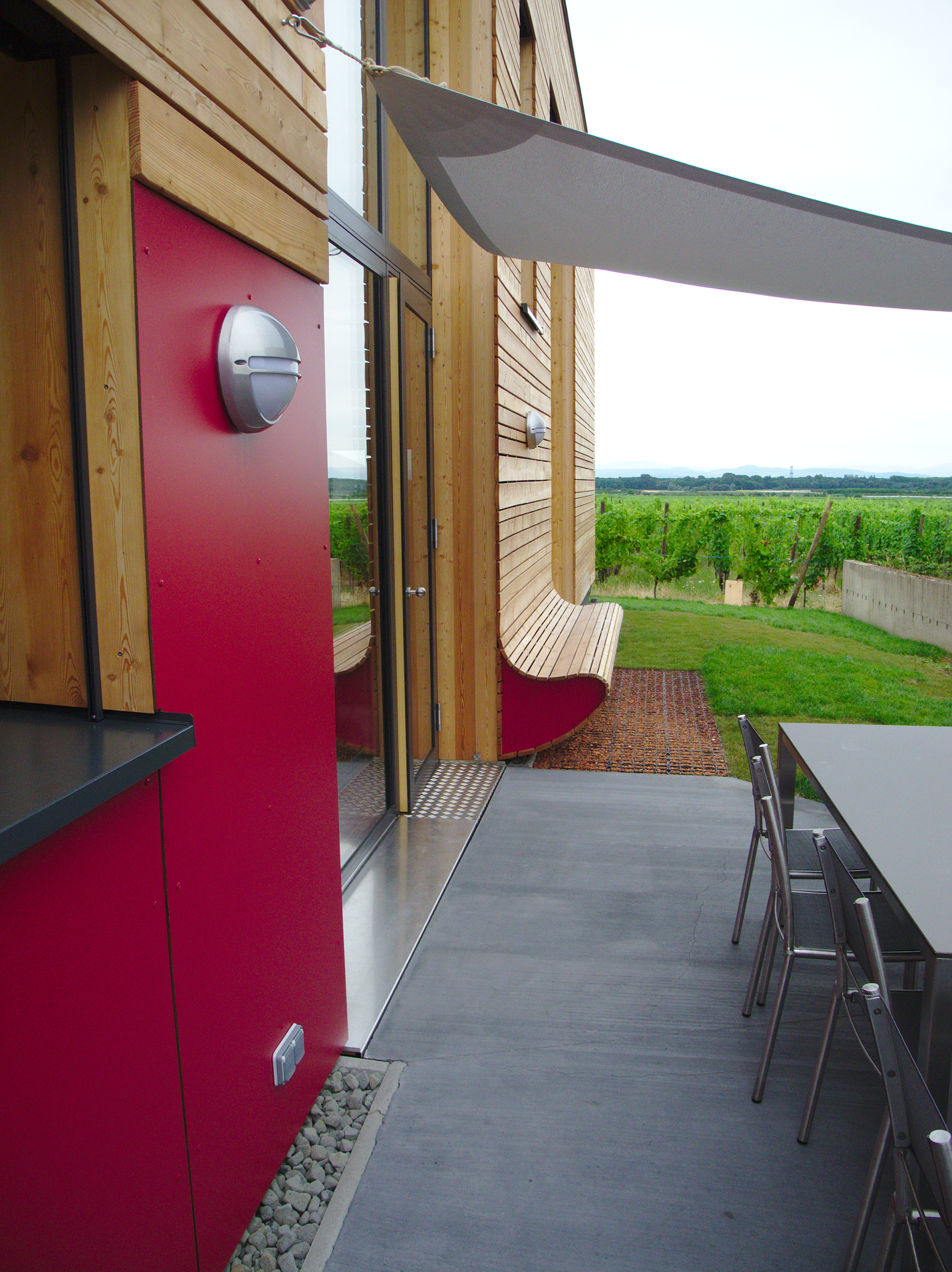

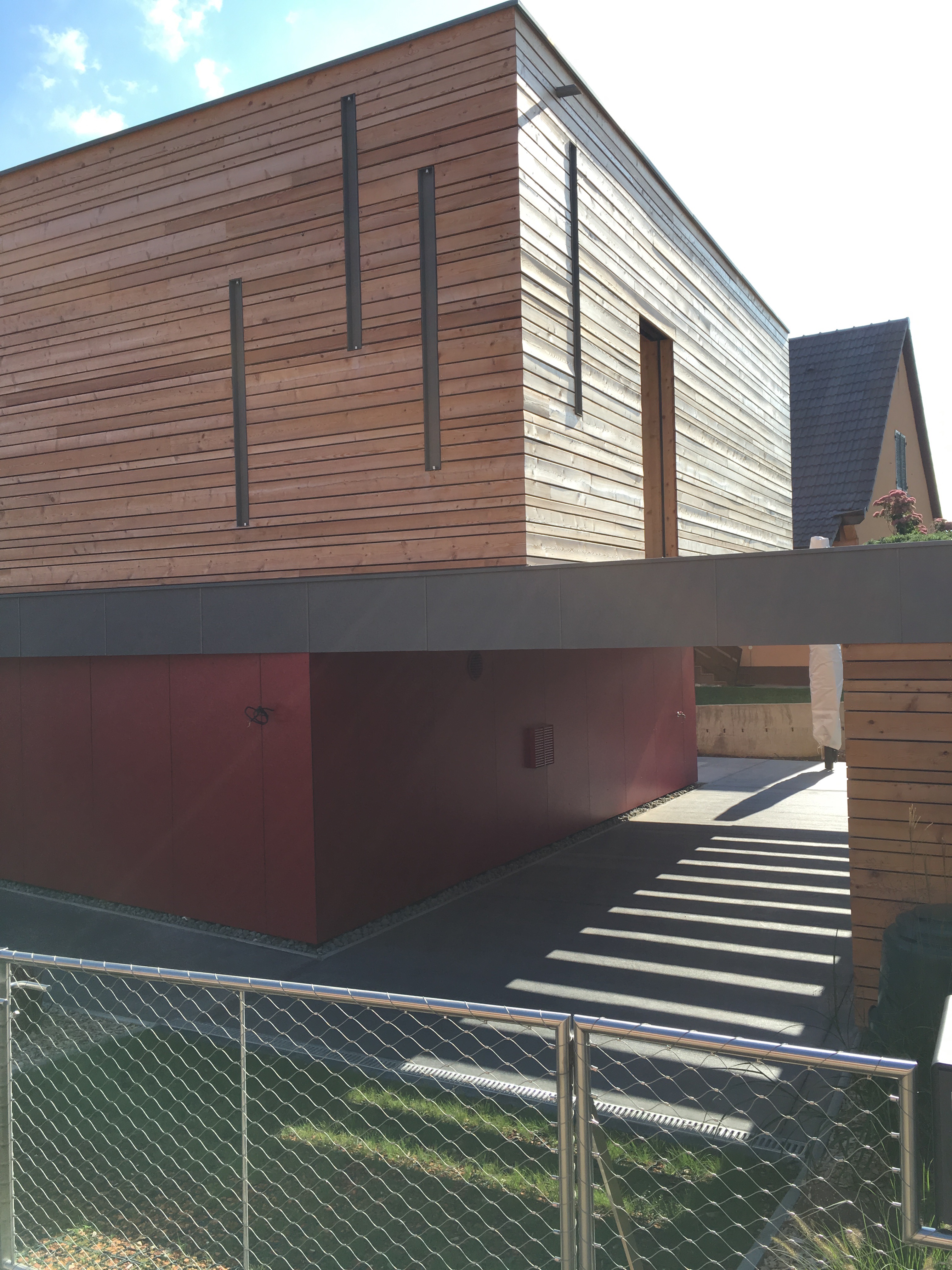

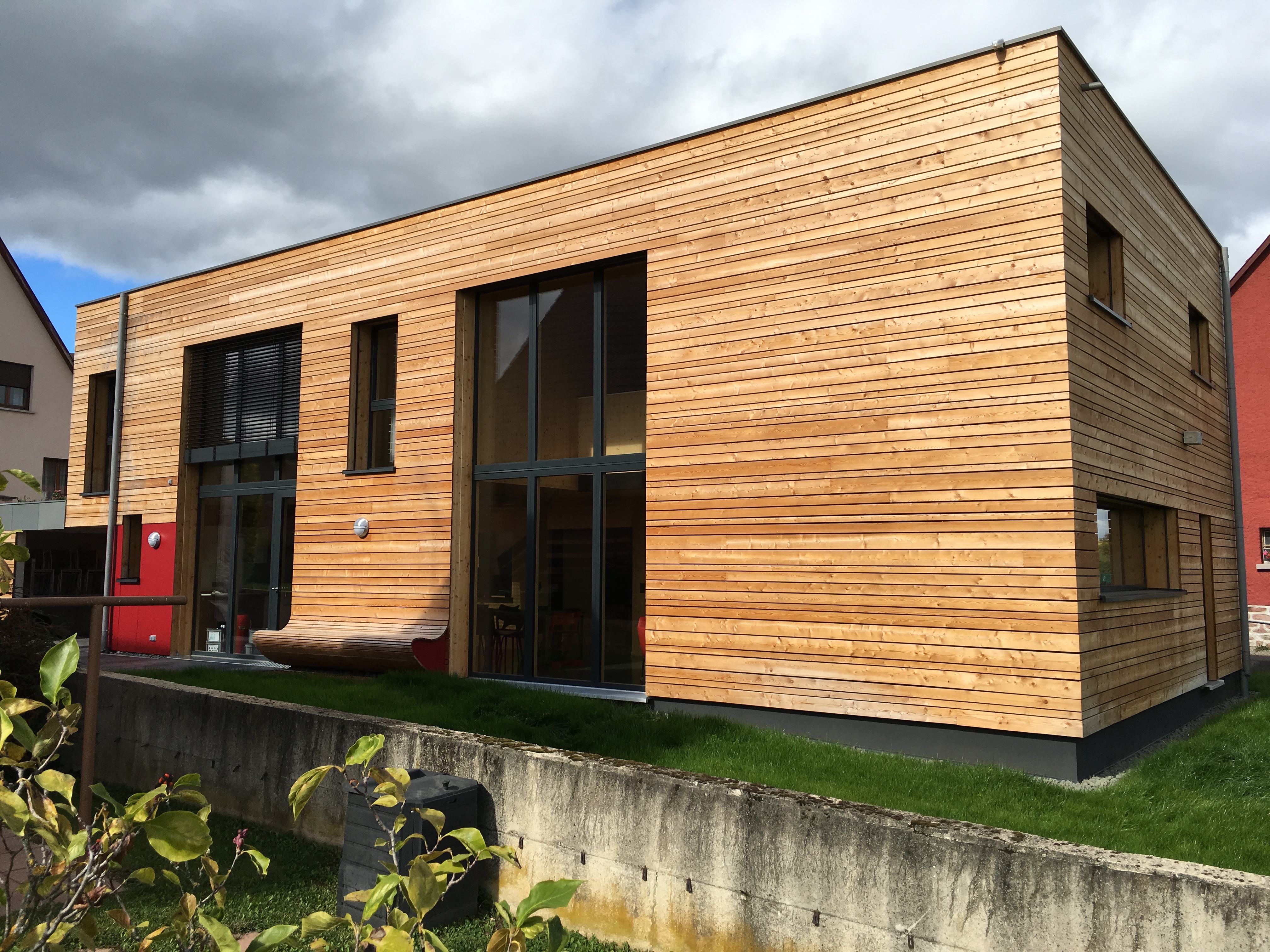

Maison passive
Passivhaus Premium bas carbone
Une construction performante où le soubassement participe à la continuité thermique et à la cohérence environnementale du projet.
Détails constructifs interactifs
Quatre coupes sous radier.
Les modèles 3D permettent d’examiner le raccord du radier, de la paroi et de l’isolation selon le système constructif.

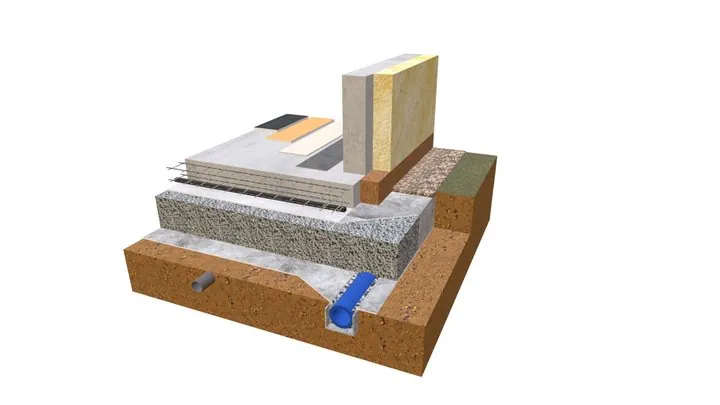

Radier + ITE
Coupe radier ITE
Continuité entre l’isolation sous radier et l’isolation extérieure de la paroi.
Ossature bois

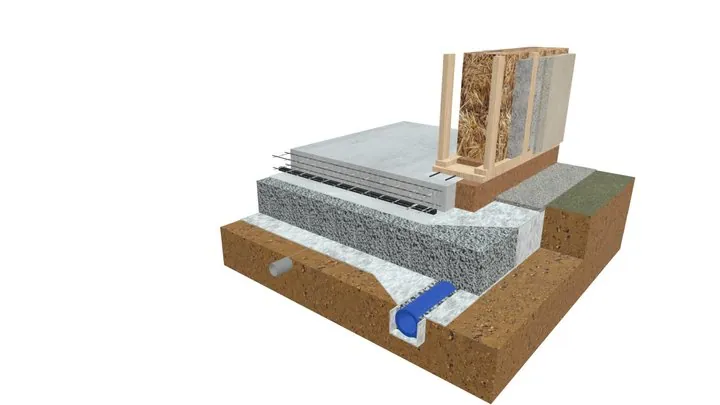

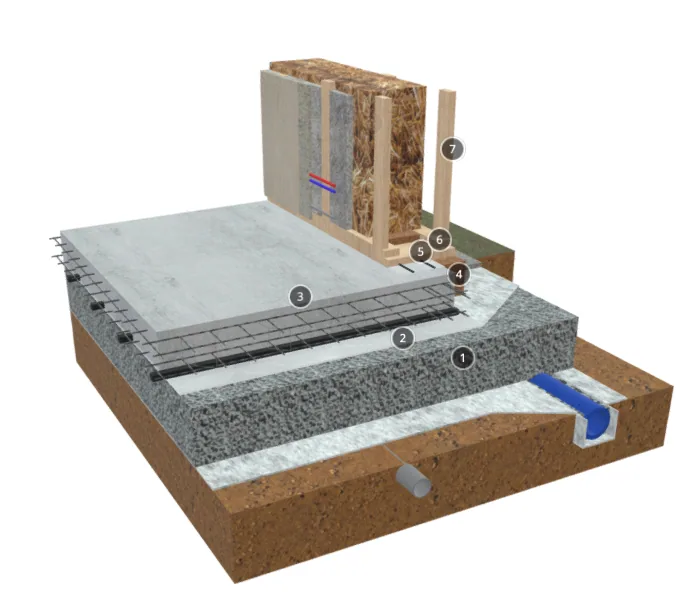

Coupe MOB GREB
Raccord d’une paroi bois-paille de type GREB avec le radier isolé sur toute son emprise.
Maçonnerie
Coupe bloc à bancher
Lecture du pied de mur, de la rive du radier et du traitement thermique périphérique.
Construction biosourcée
Coupe radier MOB paille
Articulation entre la fondation isolée et une enveloppe bois-paille à forte performance thermique.
Isolation sous dallage
Un hérisson isolant sous le plancher sur terre-plein.
Dans ce principe, les charges du bâtiment sont reprises par les fondations tandis que le dallage repose sur la plateforme intérieure. MISAPOR réunit la couche de forme, la rupture capillaire, le drainage et l’isolation.
Les interfaces avec les soubassements, le joint périphérique, les réseaux et les éventuels ponts thermiques doivent être définis avant la mise en œuvre. Le dallage et sa plateforme sont dimensionnés selon la destination et les charges d’exploitation.
Points de conception à vérifier
- Portance et homogénéité du fond de forme
- Position des réseaux et réservations avant compactage
- Épaisseur compactée liée à la résistance thermique recherchée
- Raccord périphérique avec le soubassement et l’isolation des murs
- Couche de réglage, membrane et dallage selon les documents du projet
Un dallage porté relève d’un autre schéma structurel : MISAPOR peut alors servir de coffrage perdu isolant, avec une couche de désolidarisation adaptée aux mouvements attendus.

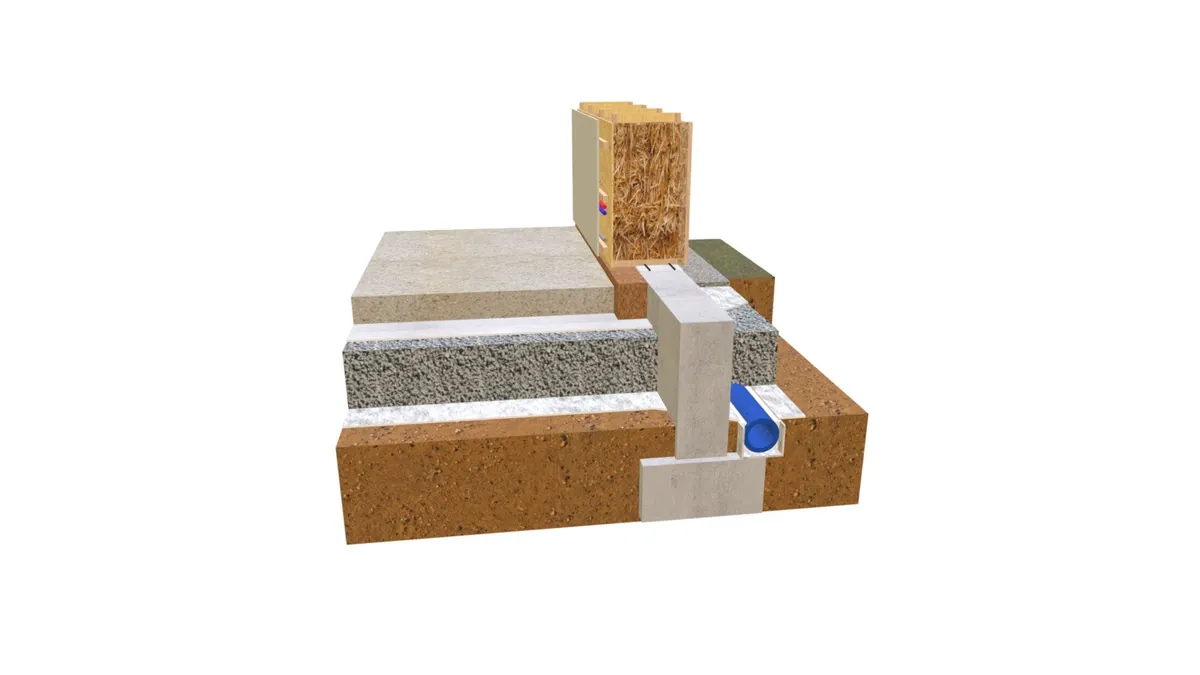

Dallage + construction biosourcée
Coupe dallage MOB paille
Le modèle montre le rapport entre les fondations, le hérisson isolant, le dallage et la paroi bois-paille.
Retrait-gonflement des argiles
Adapter le soubassement aux variations hydriques du terrain.
Un sol argileux change de volume lorsque sa teneur en eau varie. Le retrait en période sèche et le gonflement au retour de l’humidité peuvent créer des mouvements différentiels préjudiciables au bâtiment.
Une sollicitation lente, mais répétée.
Les maisons individuelles sont particulièrement exposées lorsque les fondations, la gestion des eaux et l’environnement proche du bâtiment ne sont pas cohérents avec le niveau d’aléa.
- Identifier l’aléa et la nature du sol
- Éviter les variations d’humidité localisées
- Limiter les différentiels de portance
- Dimensionner le système de fondation
Une solution définie avec le géotechnicien.
Le document MISAPOR propose, pour un radier ou un dallage, une substitution sur l’emprise traitée, débords compris. La couche supérieure de MISAPOR apporte simultanément isolation, drainage et plateforme.
30 cmMISAPOR compacté
20 cmCouche de forme 0/20
30 cmCouche de forme 0/80
Exemple indicatif extrait du document MISAPOR pour un aléa moyen. Les épaisseurs, matériaux et débords doivent être confirmés par l’étude géotechnique. En aléa fort ou pour un dallage porté, le principe est adapté au cas par cas.
Prévention du radon
Prévoir une couche drainante et dépressurisable sous l’ouvrage.
Le radon est un gaz naturel du sol qui peut pénétrer dans le bâtiment par les fissures, joints et traversées. La stratégie associe la limitation des entrées et la gestion de l’air du sol sous la fondation.
Avec ses vides intergranulaires, la couche MISAPOR peut recevoir un réseau de collecte et faciliter l’évacuation du gaz vers l’extérieur. Elle ne dispense pas de traiter l’étanchéité à l’air, les raccords et les pénétrations.
Gaz piégé sous le plancher
Bâtiment
Dallage et joints
↑ ↑ ↑ ↑
Sans dispositif dédié, l’air du sol peut se concentrer sous l’ouvrage et chercher les discontinuités du plancher.
Collecter avant l’entrée dans le bâtiment
Bâtiment protégé
Radier ou dallage étanche
MISAPOR · réseau → évacuation extérieure
La couche drainante est rendue dépressurisable par un réseau et une sortie correctement positionnés. Le mode passif ou actif dépend de l’étude et des mesures.
À intégrer dès la conception. Le traitement du radon est un système complet : diagnostic du site, membrane ou continuité étanche, traitement des traversées, réseau sous dalle, sortie extérieure et contrôle après travaux.
Consulter la note MISAPOR sur le radon →
MISAPOR ou solution conventionnelle
Comparer le système complet, pas seulement l’isolant.
La plus-value se lit dans le nombre de couches, les interfaces à coordonner, la gestion de l’eau et la durabilité du soubassement.
| Critère | Solution conventionnelle | Solution MISAPOR |
|---|---|---|
| Composition | Couche de forme, hérisson, drainage, isolant en panneaux et traitements périphériques. | Une couche minérale compacte réunit portance, drainage, rupture capillaire et isolation. |
| Supports irréguliers | Découpes, calages et continuité délicate autour des réseaux. | Le granulat épouse la géométrie et se règle autour des réservations. |
| Ponts thermiques | Nombreux raccords entre panneaux, fondations et soubassements. | Isolation continue sous l’emprise, avec détail de rive adapté au système mural. |
| Eau et capillarité | Fonctions souvent réparties entre plusieurs produits et entreprises. | Structure non capillaire et drainante intégrée à la plateforme. |
| Durabilité | Variable selon les matériaux, l’eau et les sollicitations du chantier. | Matériau minéral, imputrescible et stable pendant la vie de l’ouvrage. |
| Fin de vie | Séparation parfois difficile dans les complexes multicouches. | Réemploi envisageable après déconstruction sélective et contrôle de l’aptitude. |
| Points à étudier | Portance, tassements, charges, résistance thermique, eau, radon, épaisseur, compactage et détails périphériques restent à dimensionner pour chaque projet. | |

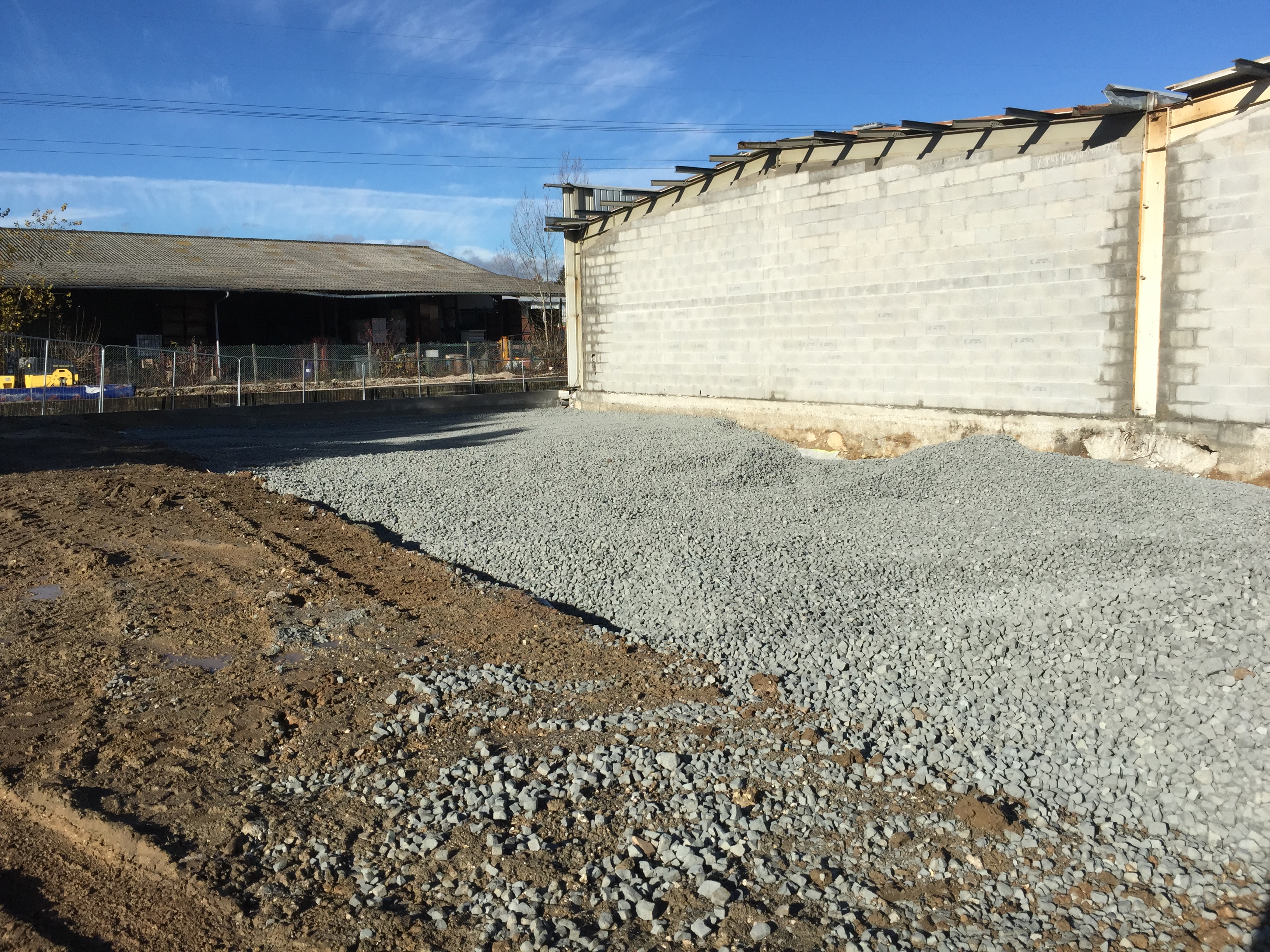

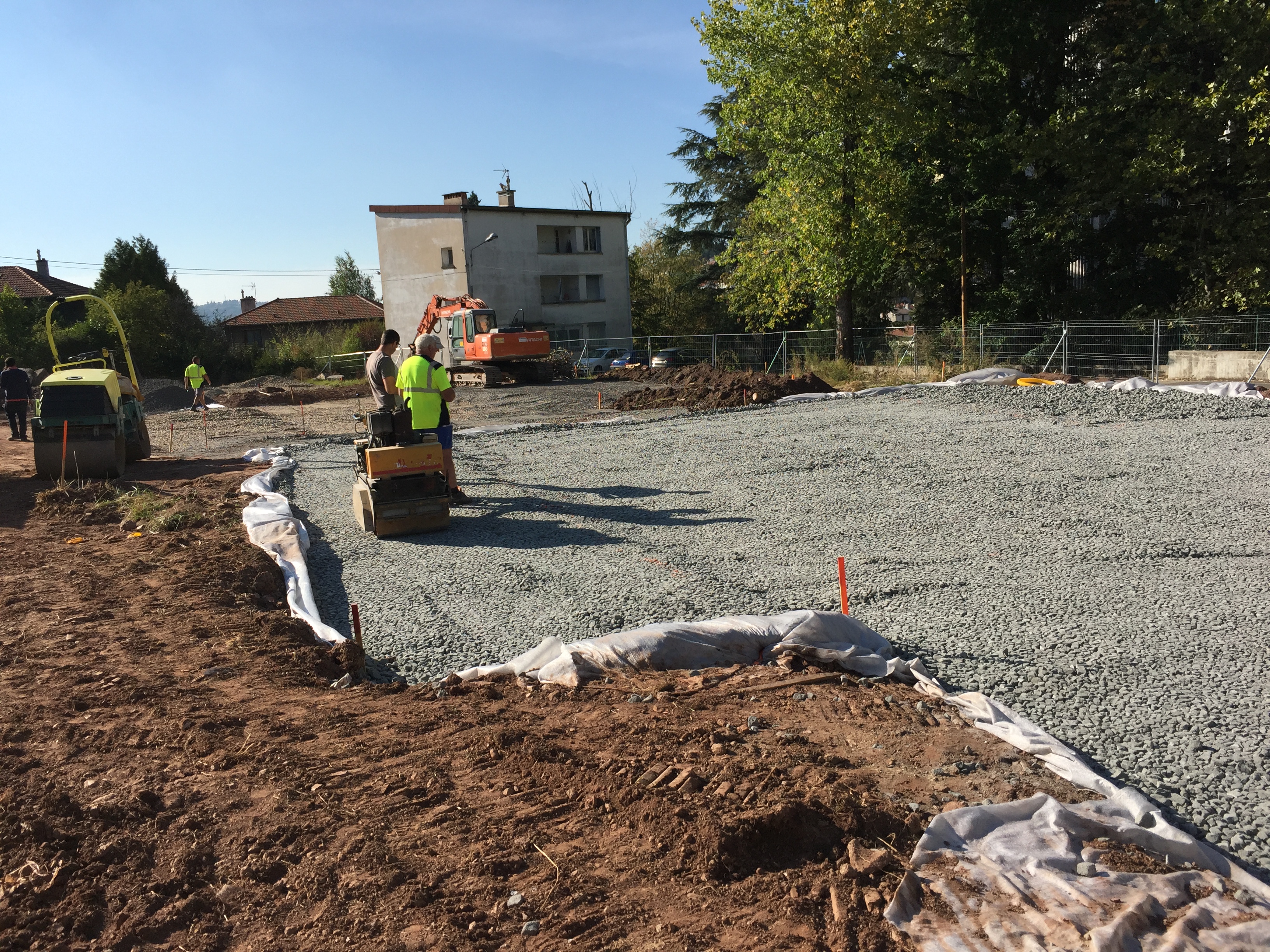

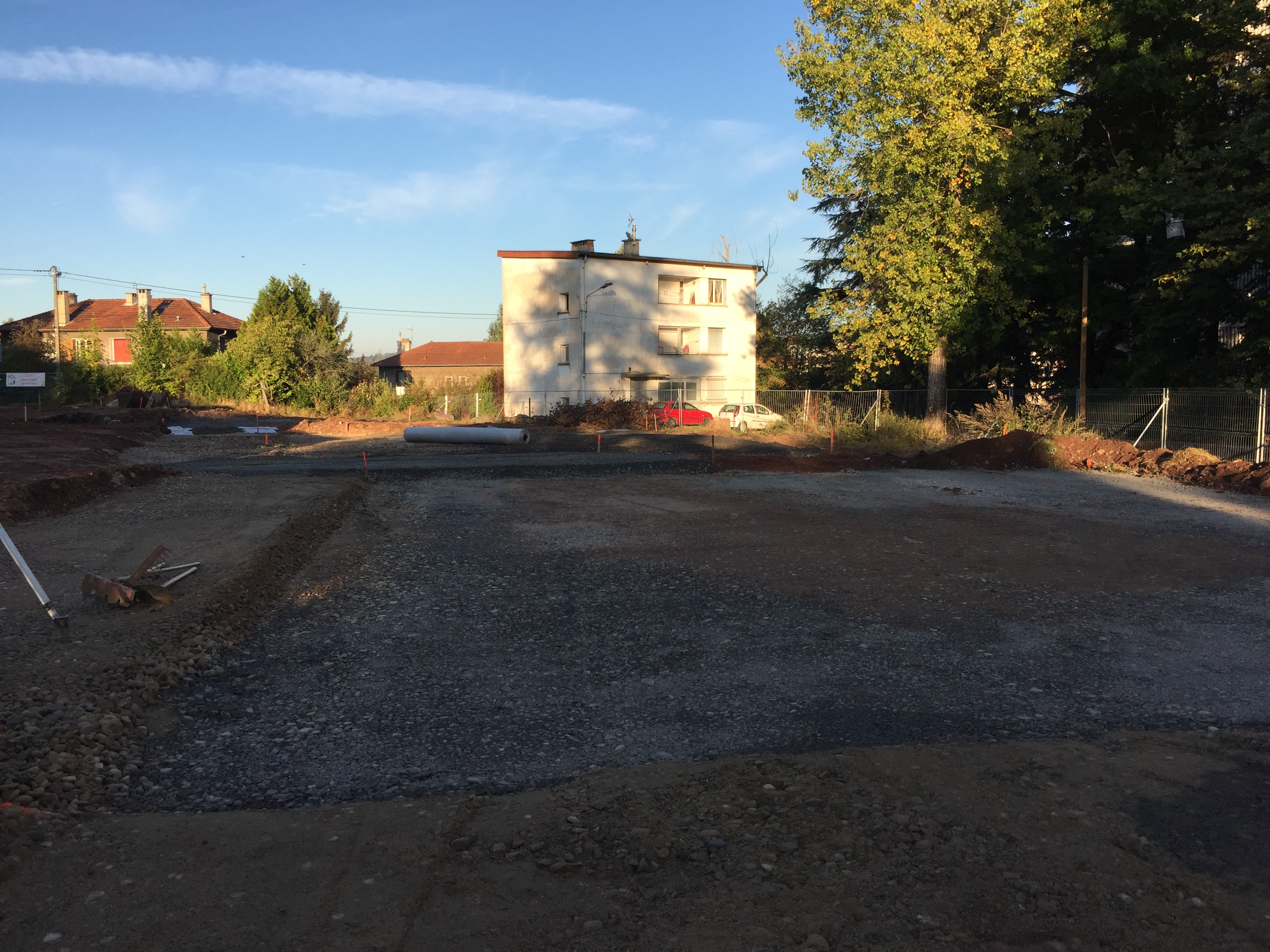

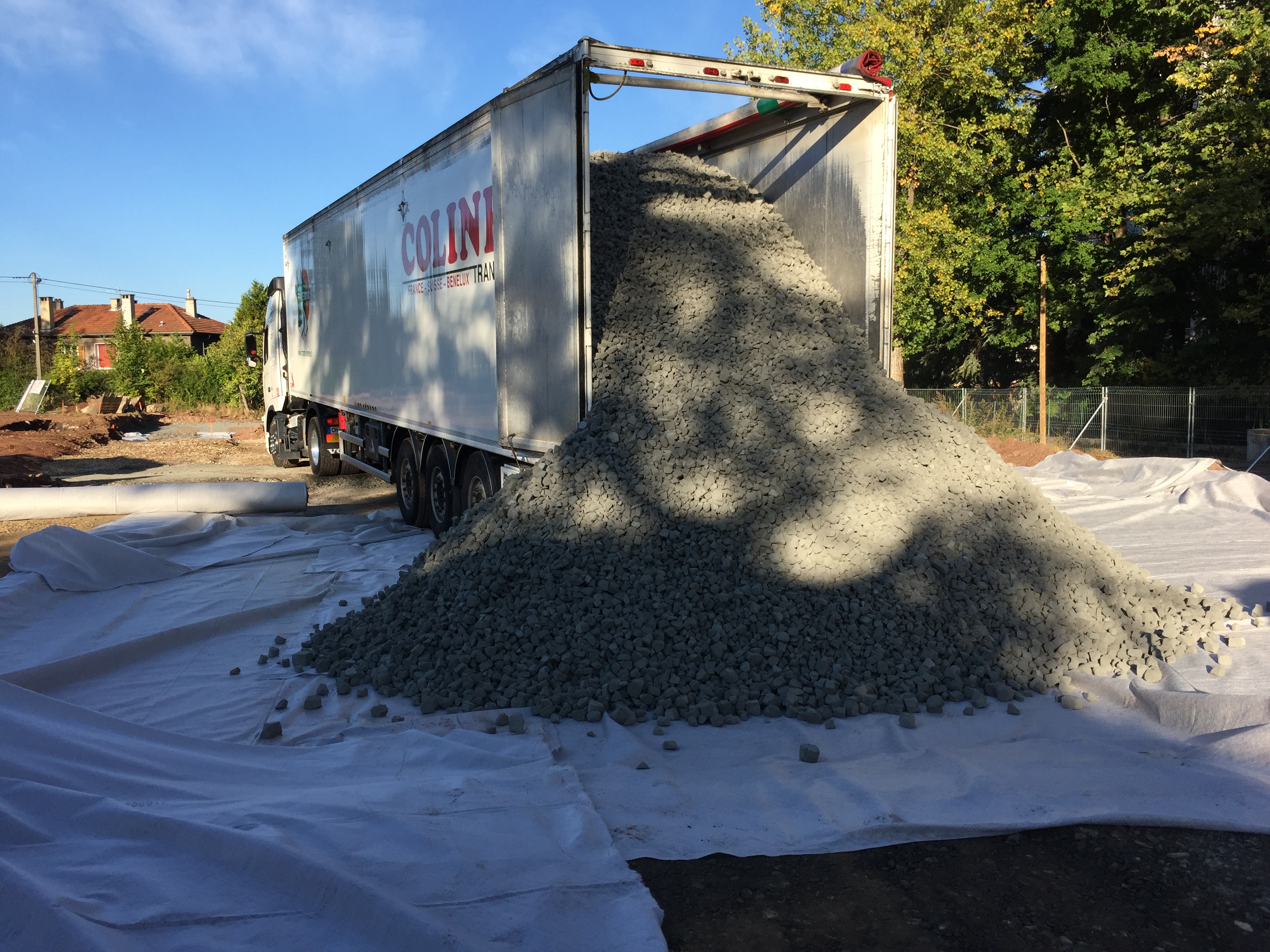

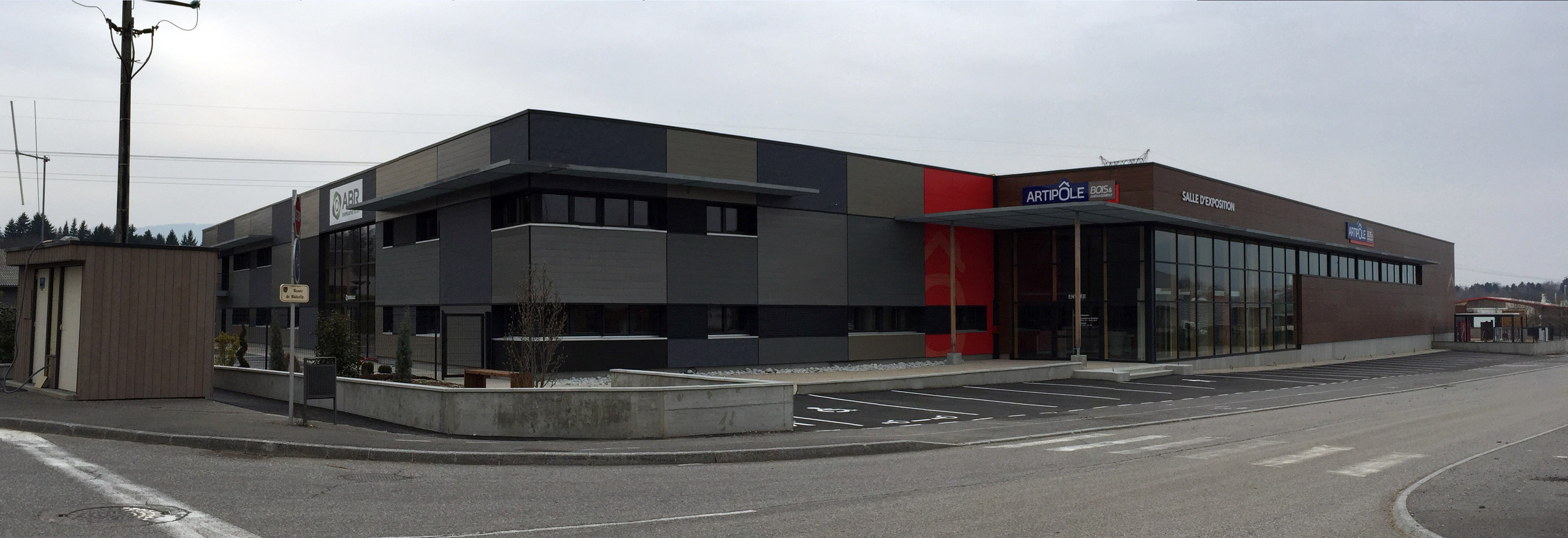

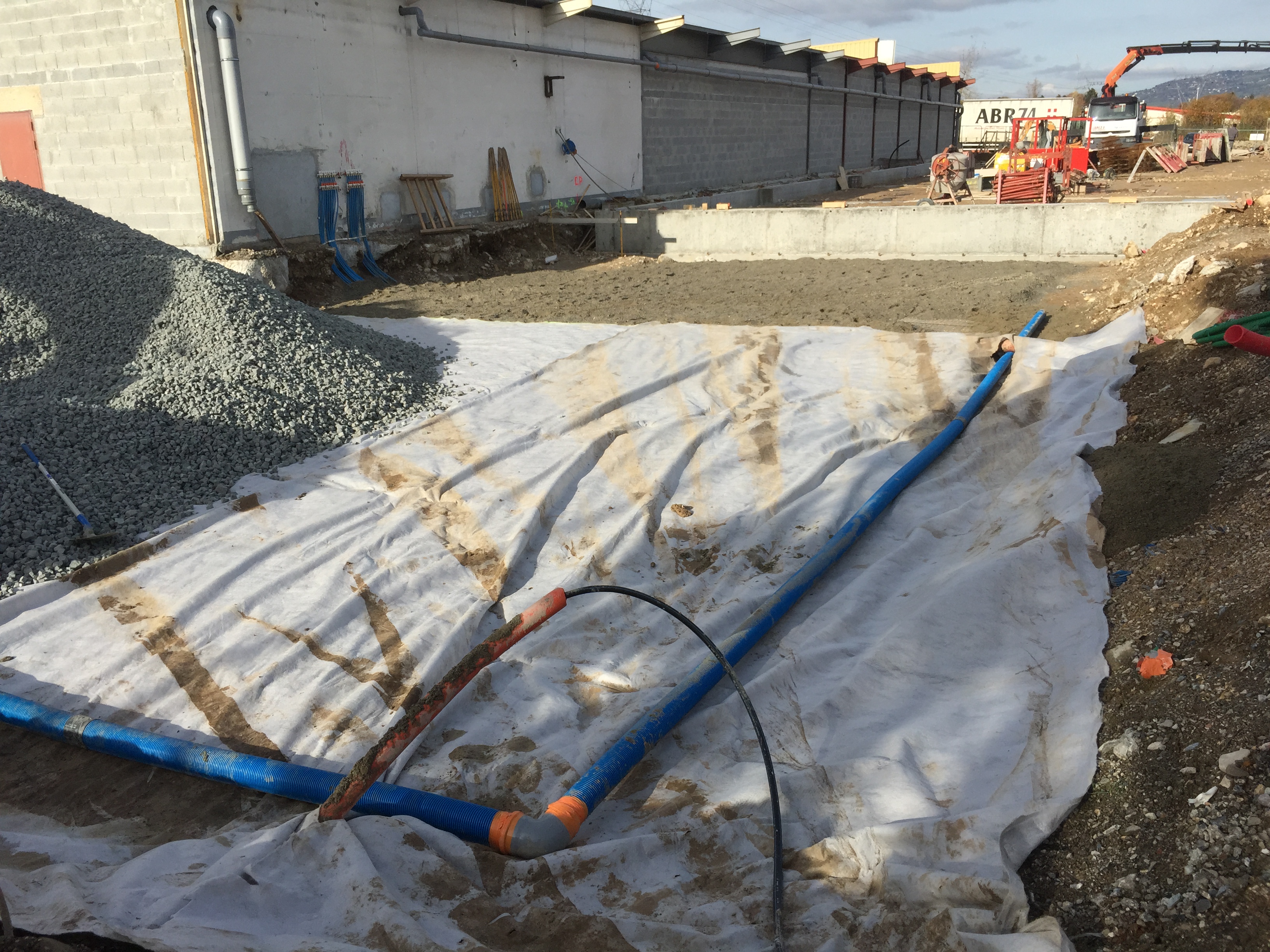

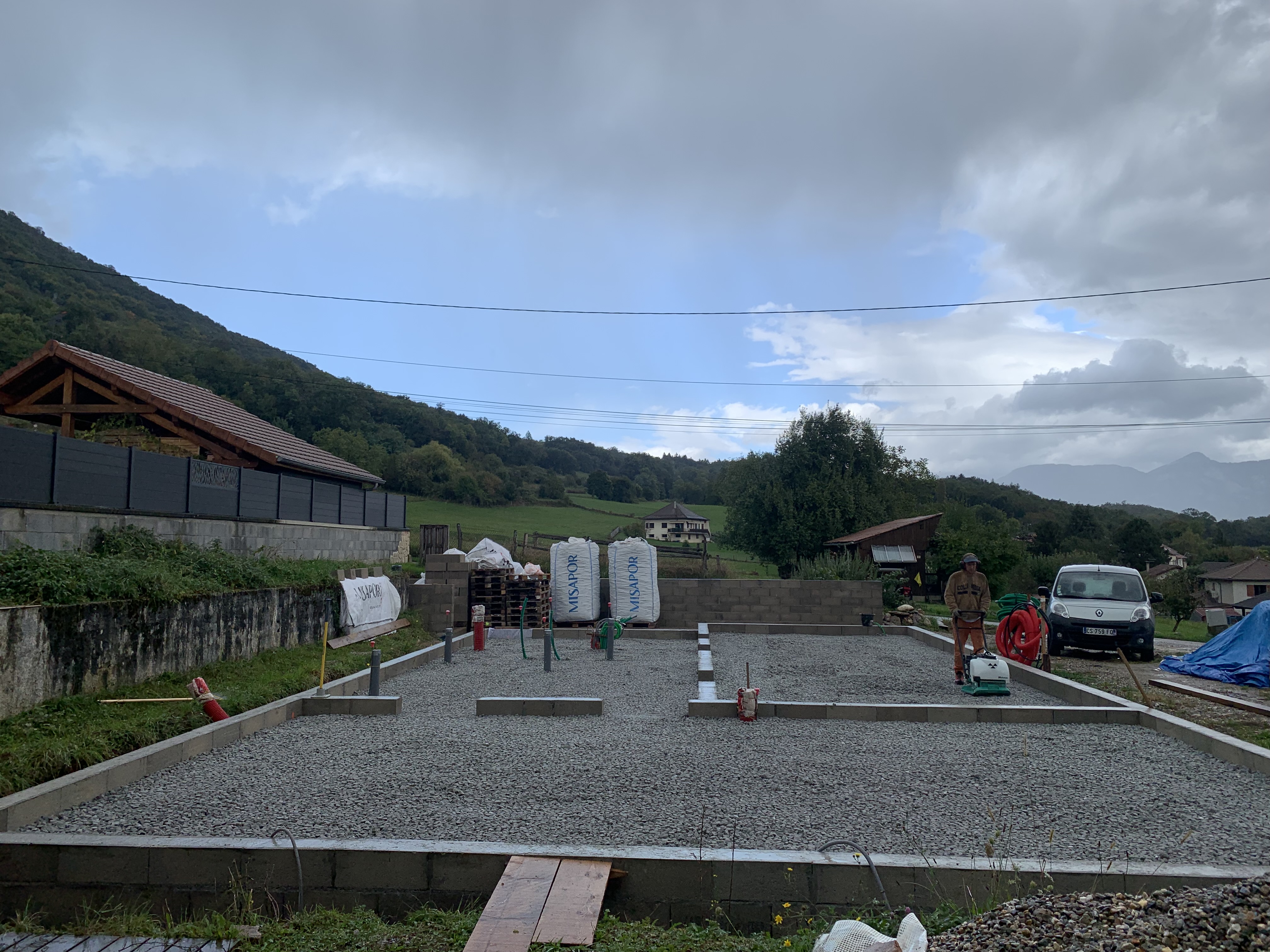

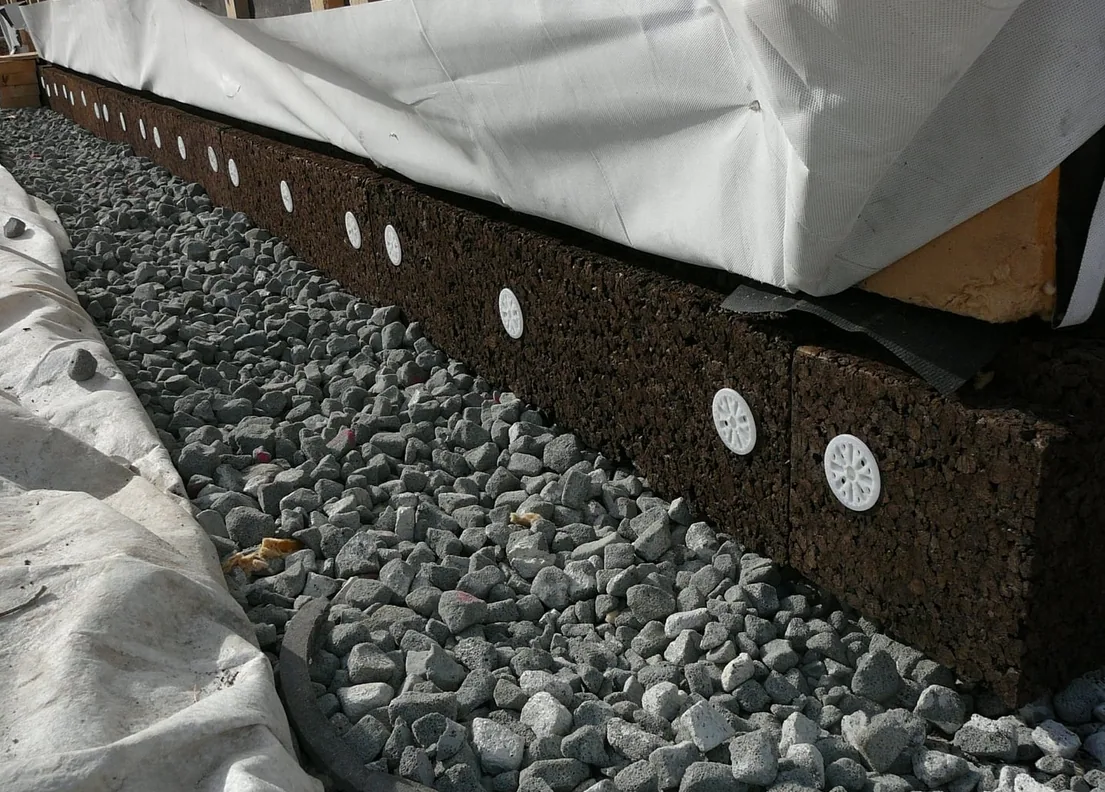

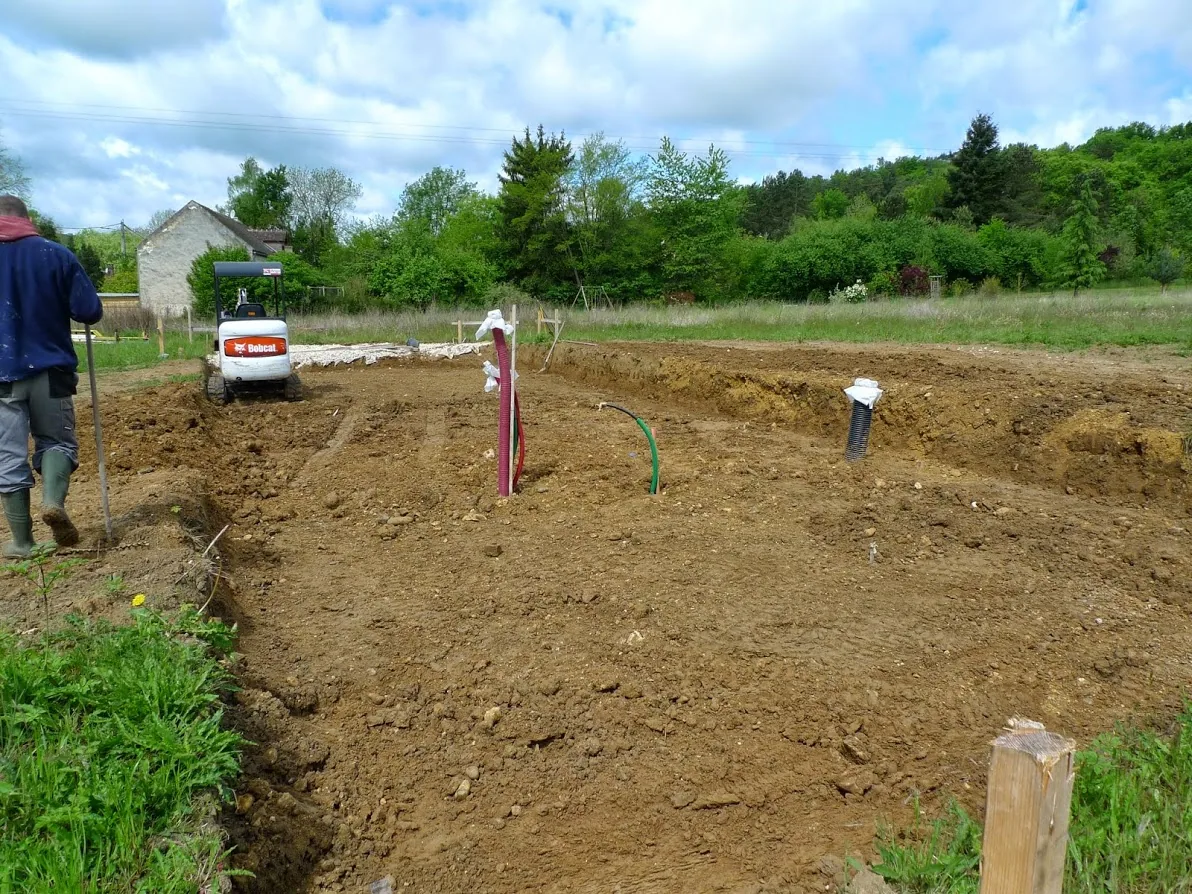

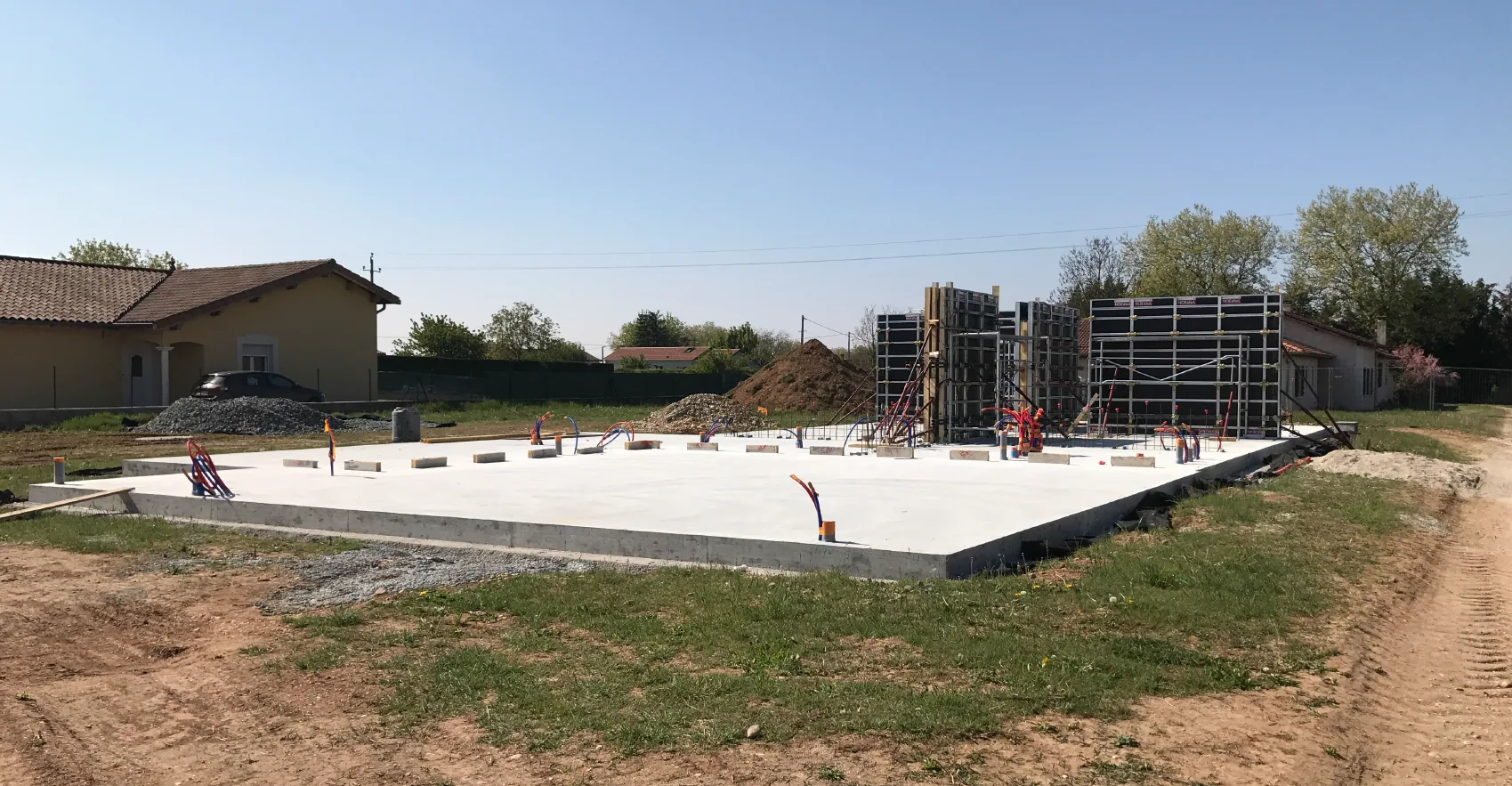

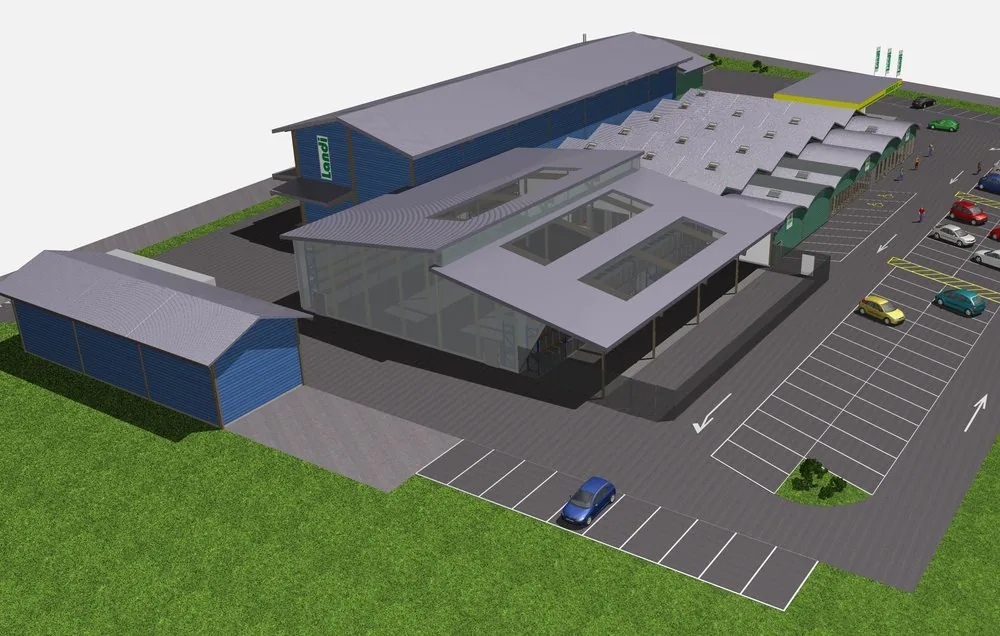

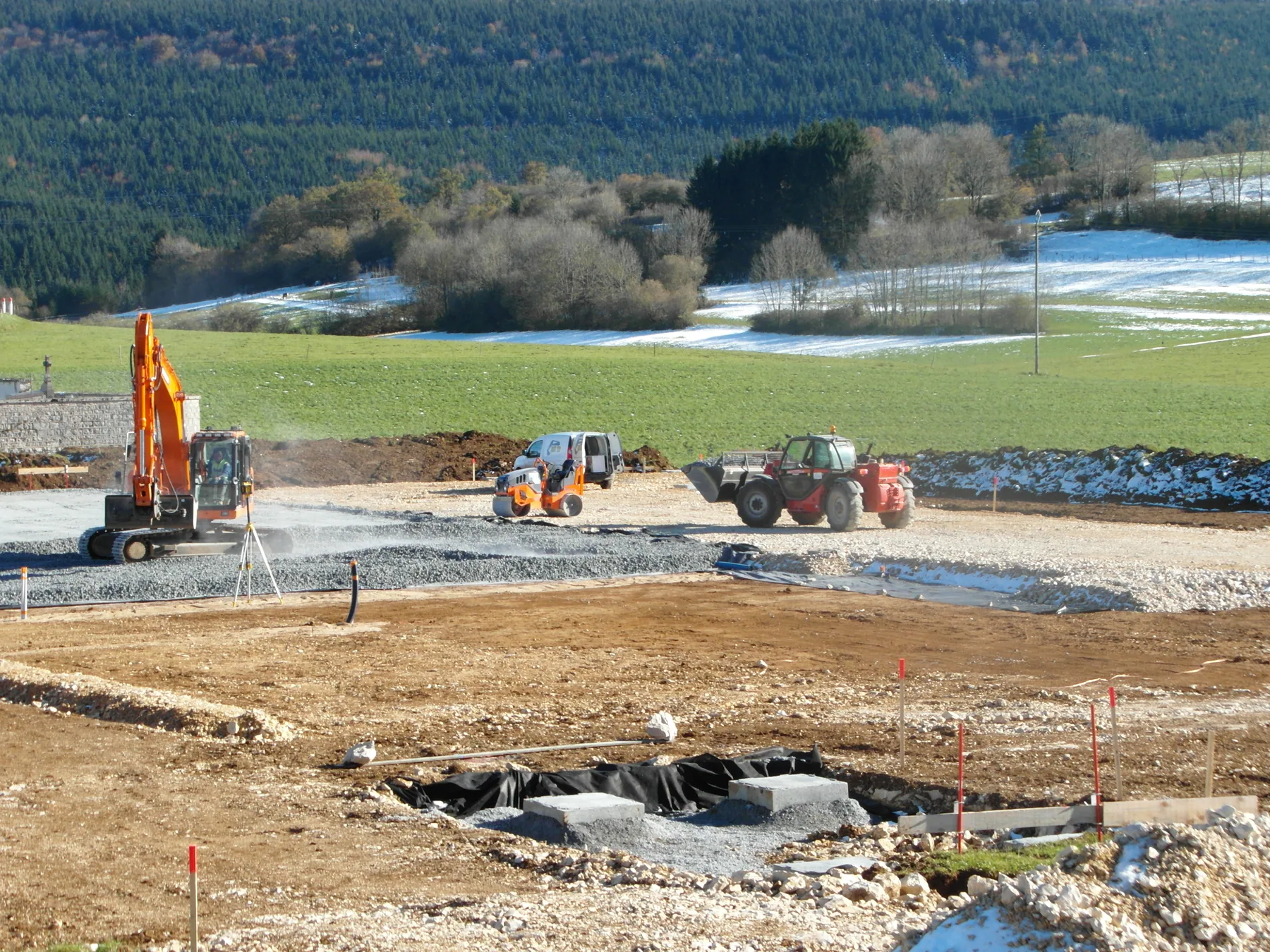

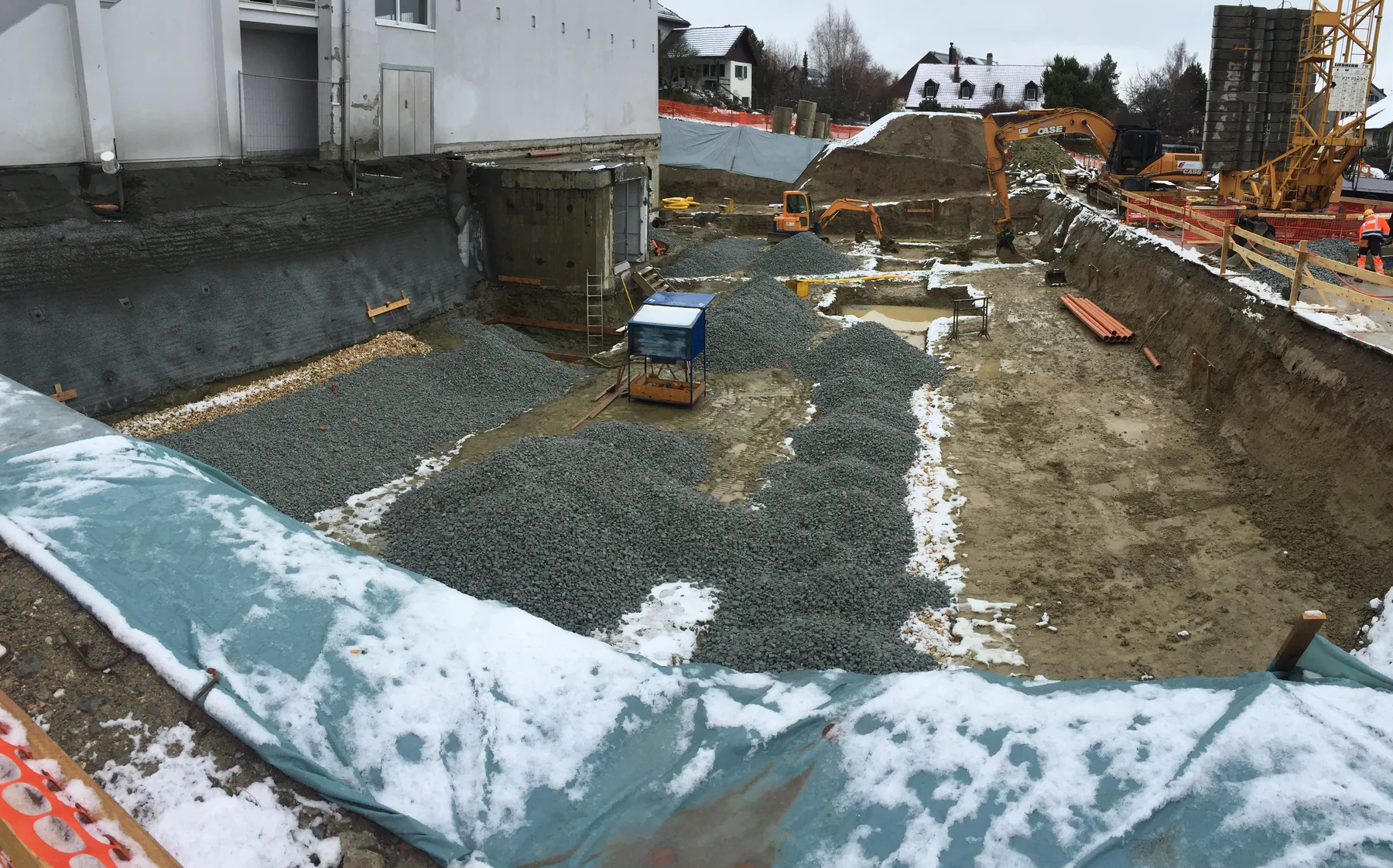

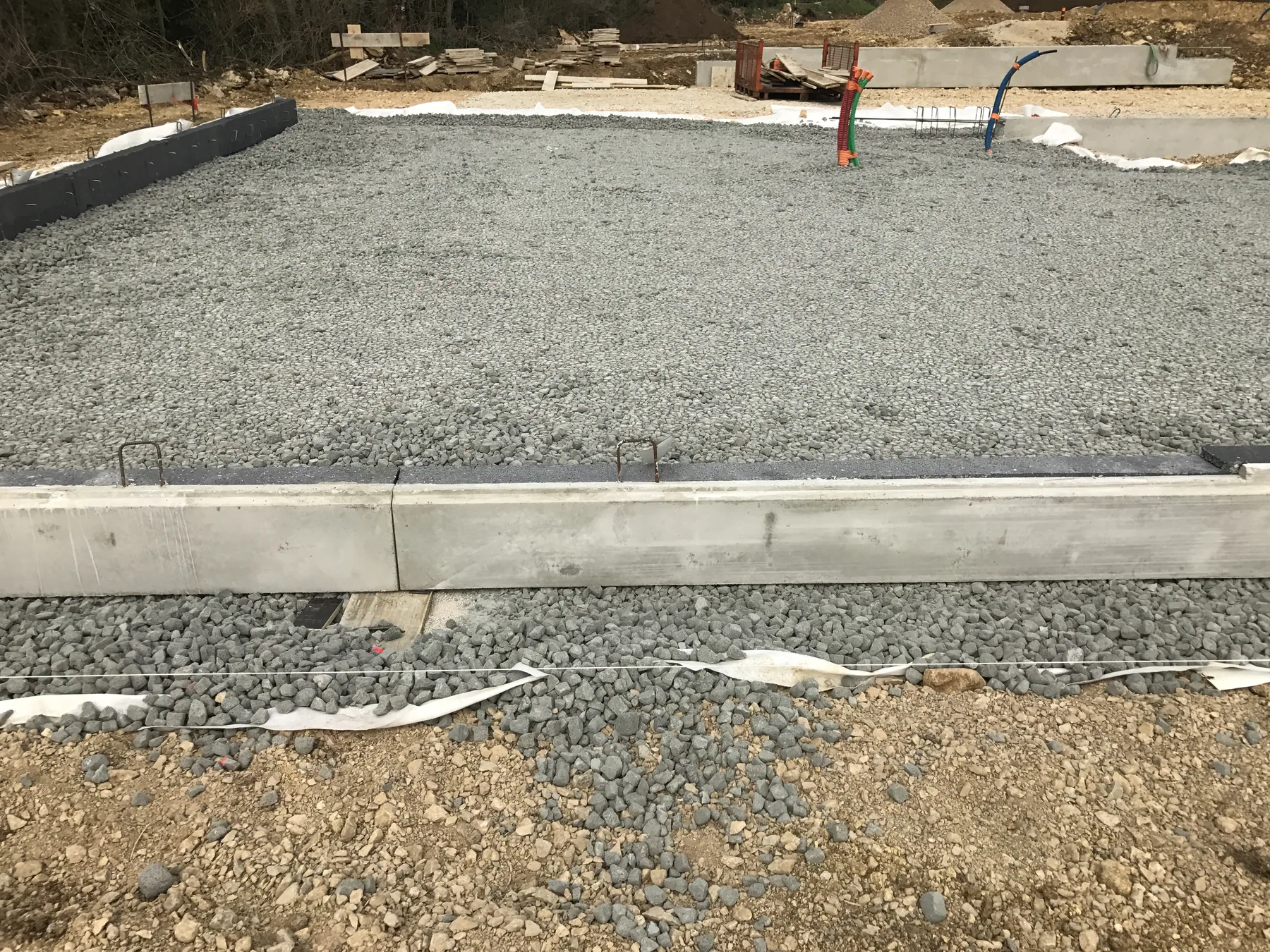

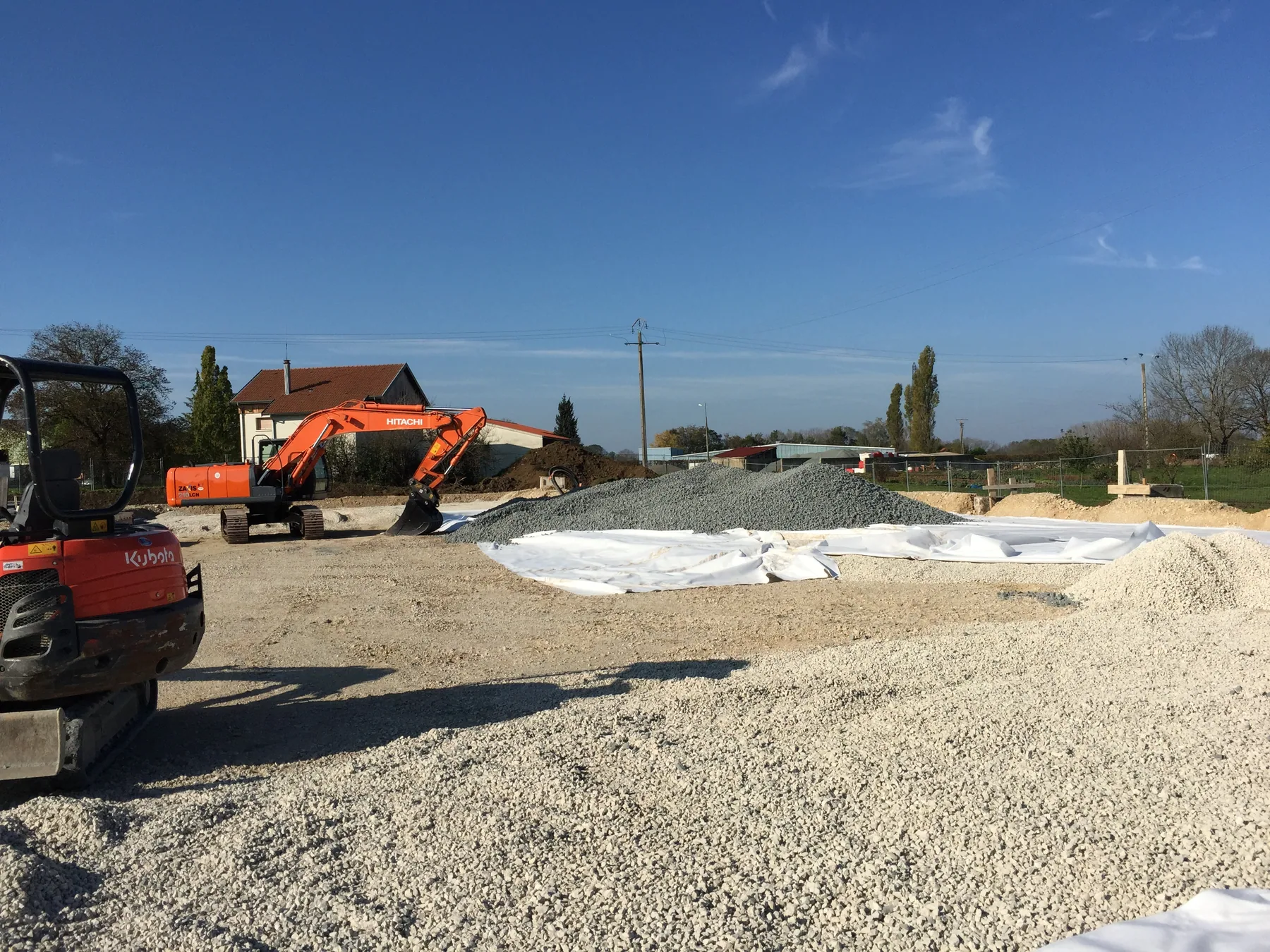

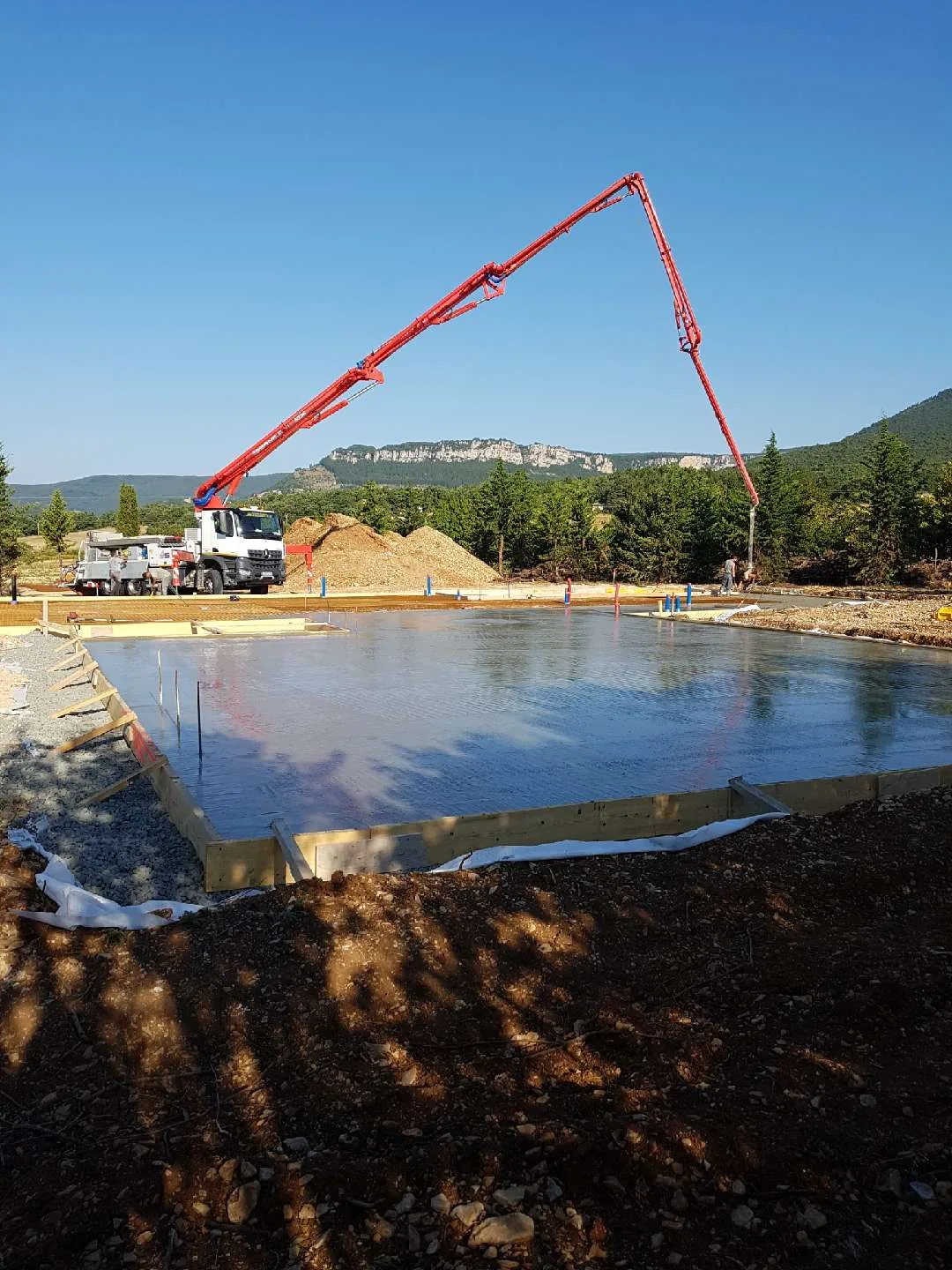

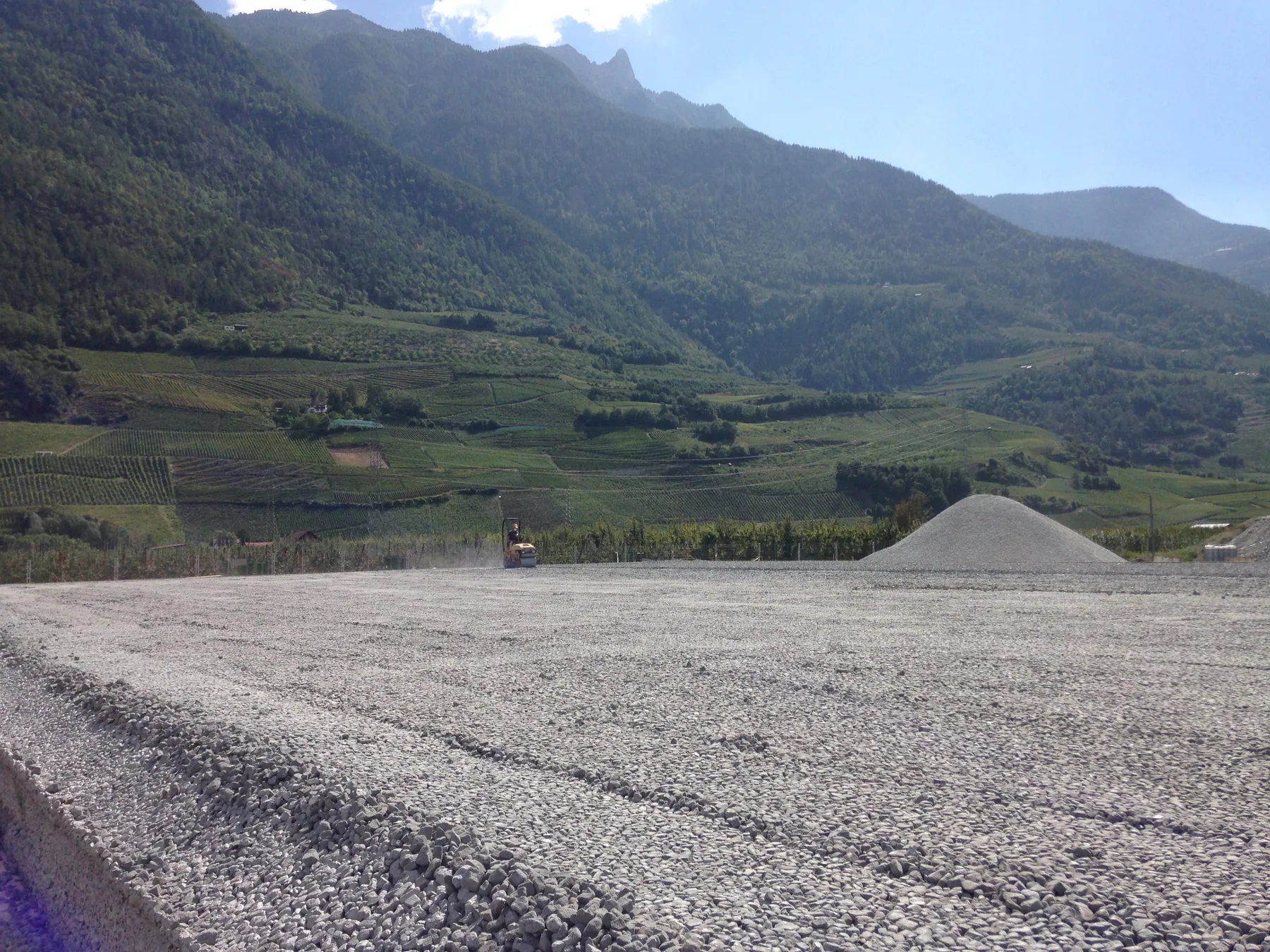

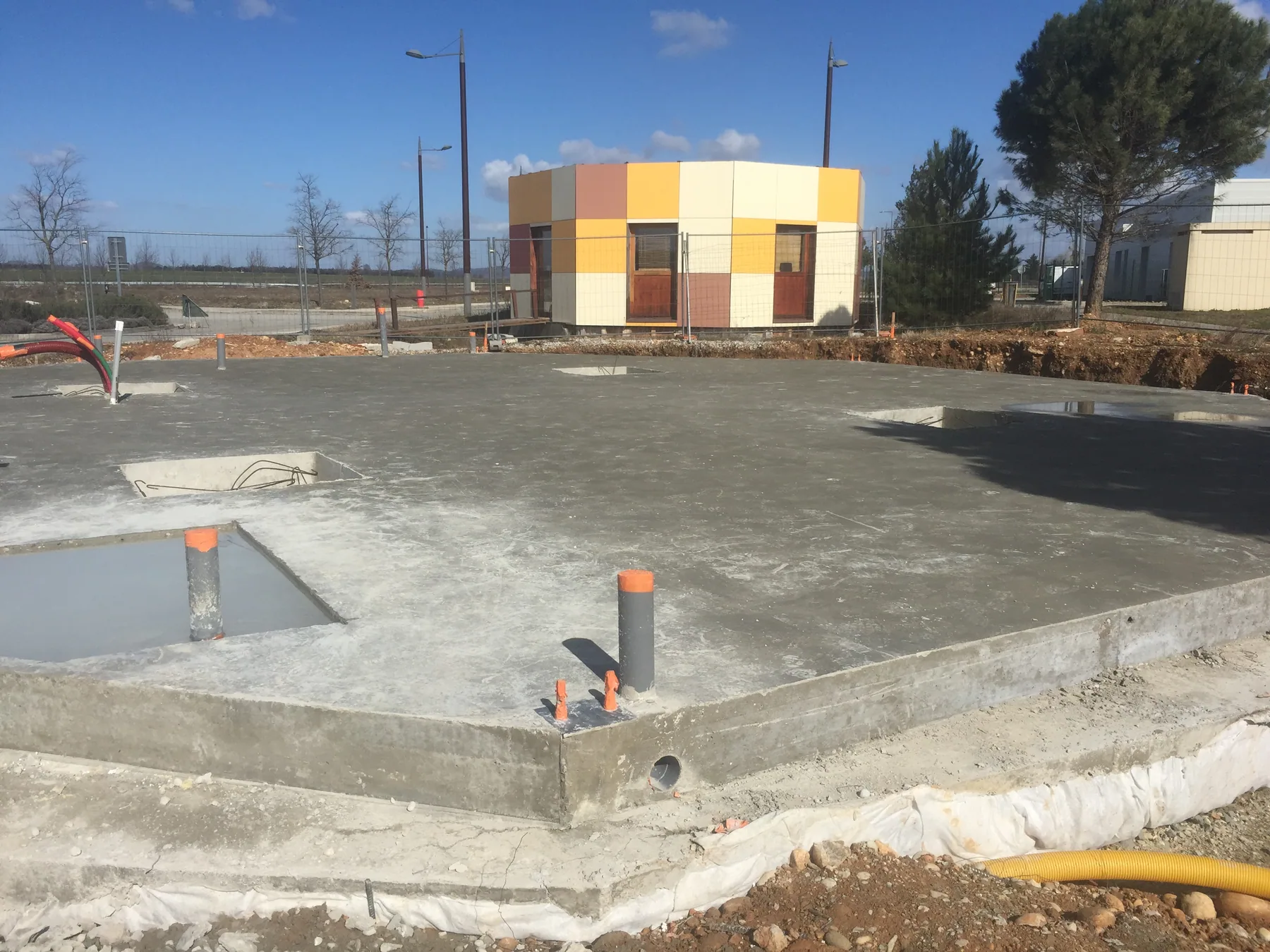

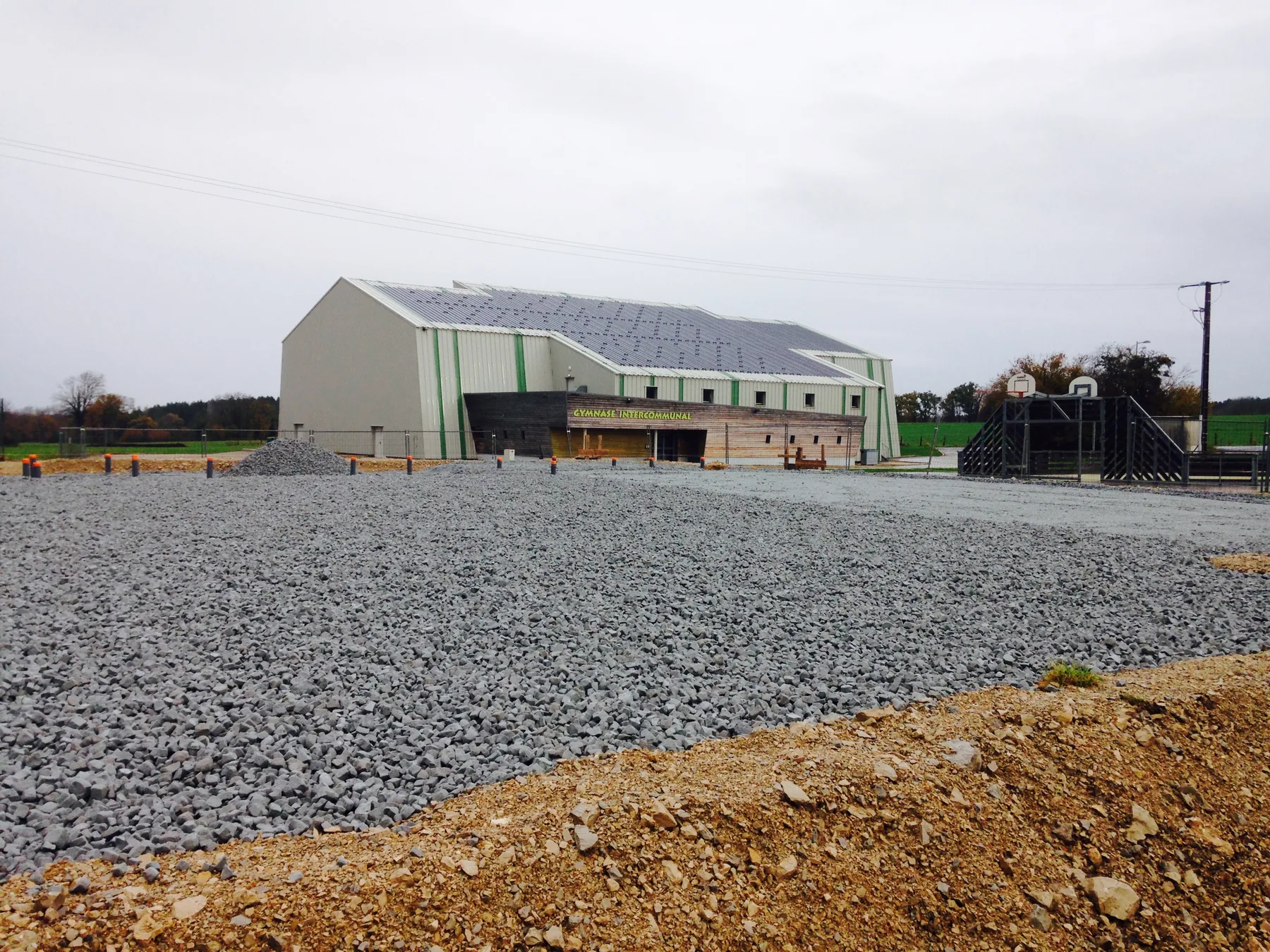

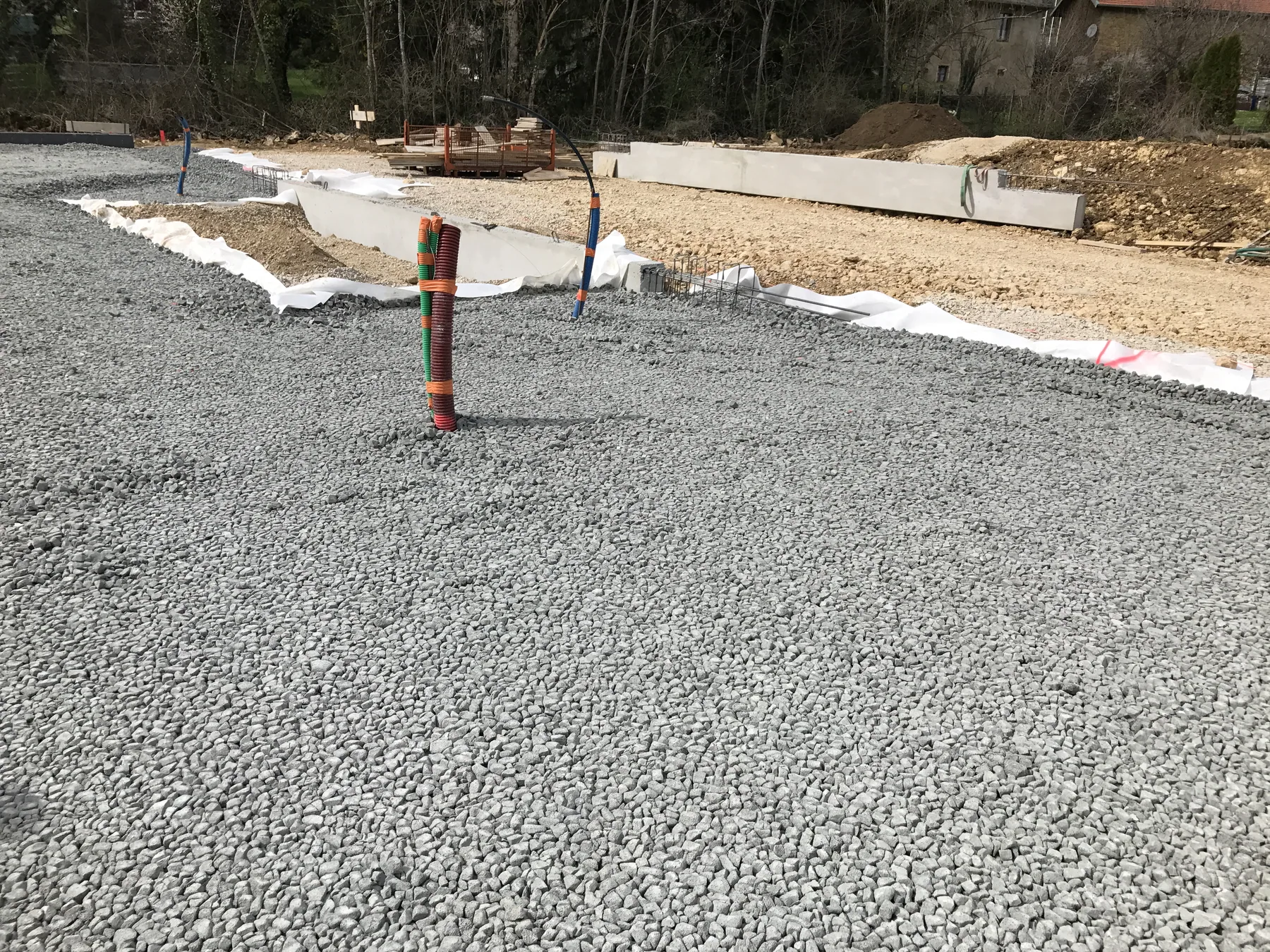

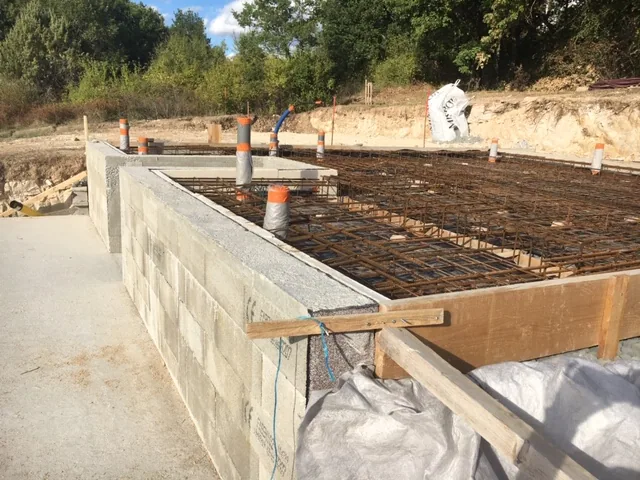

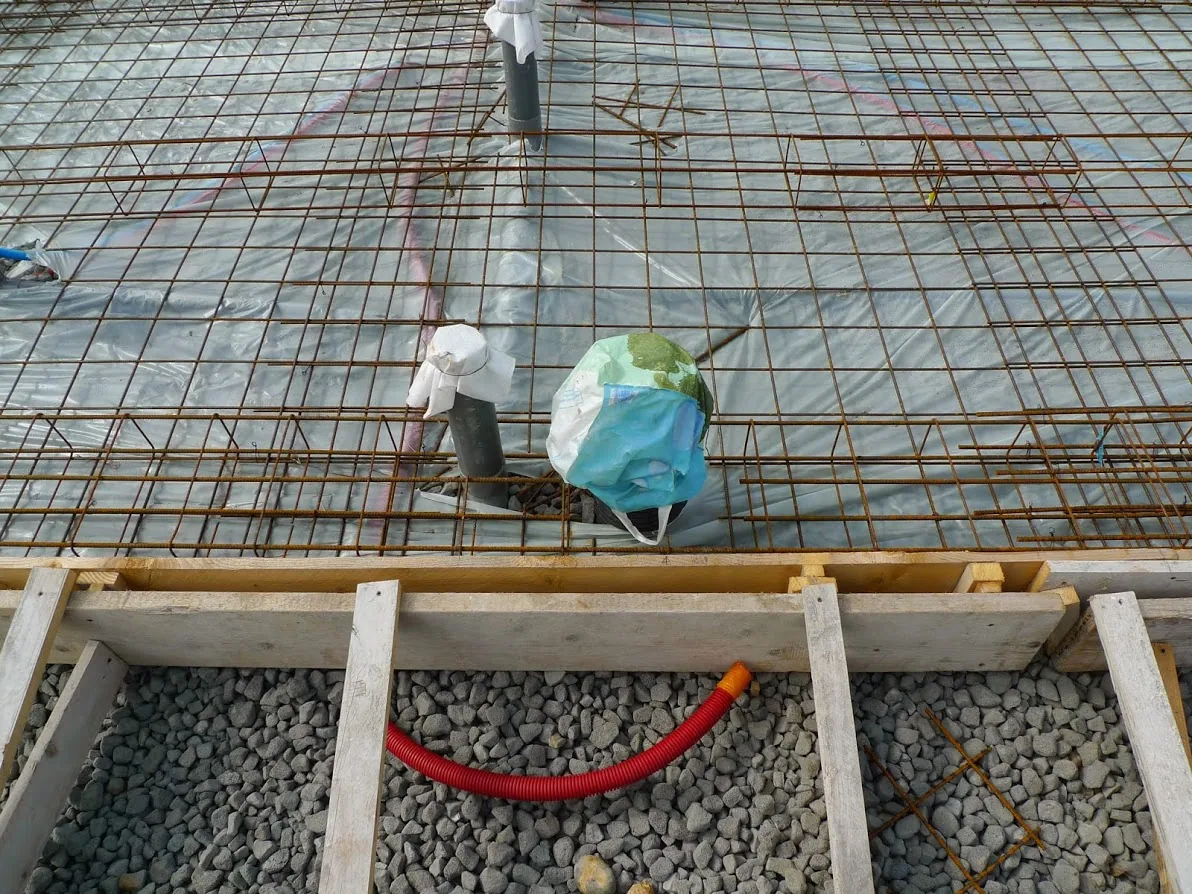

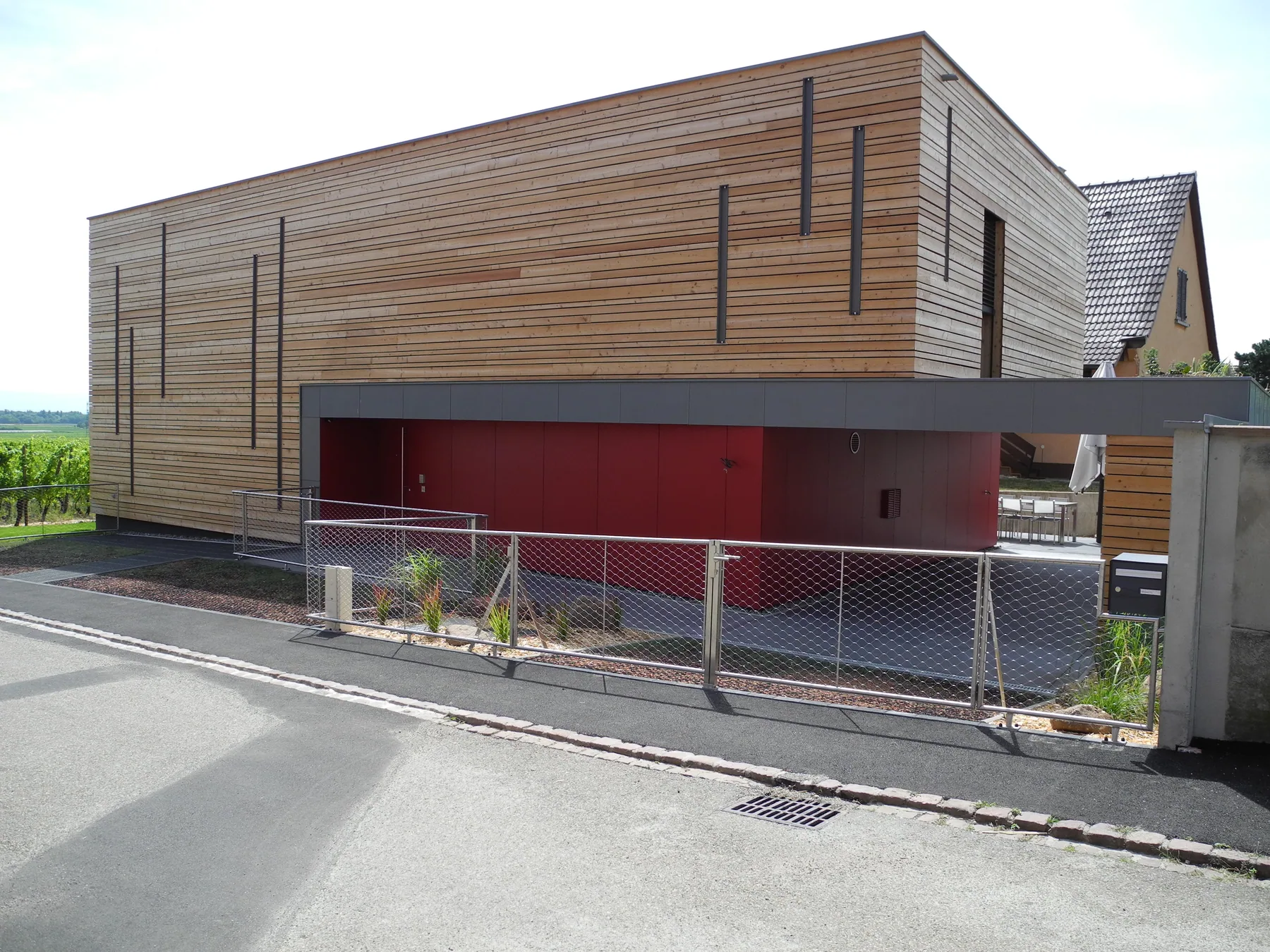

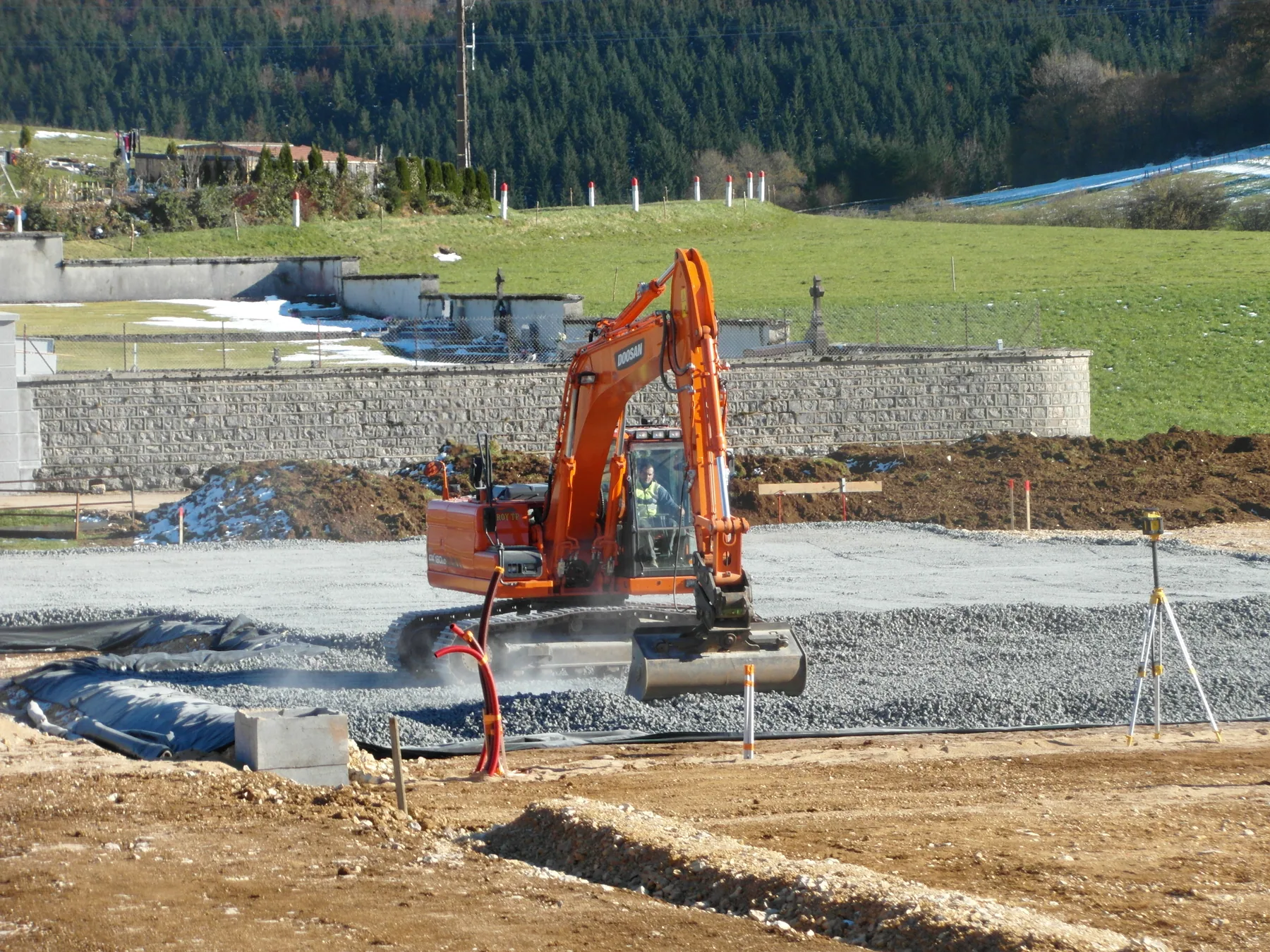

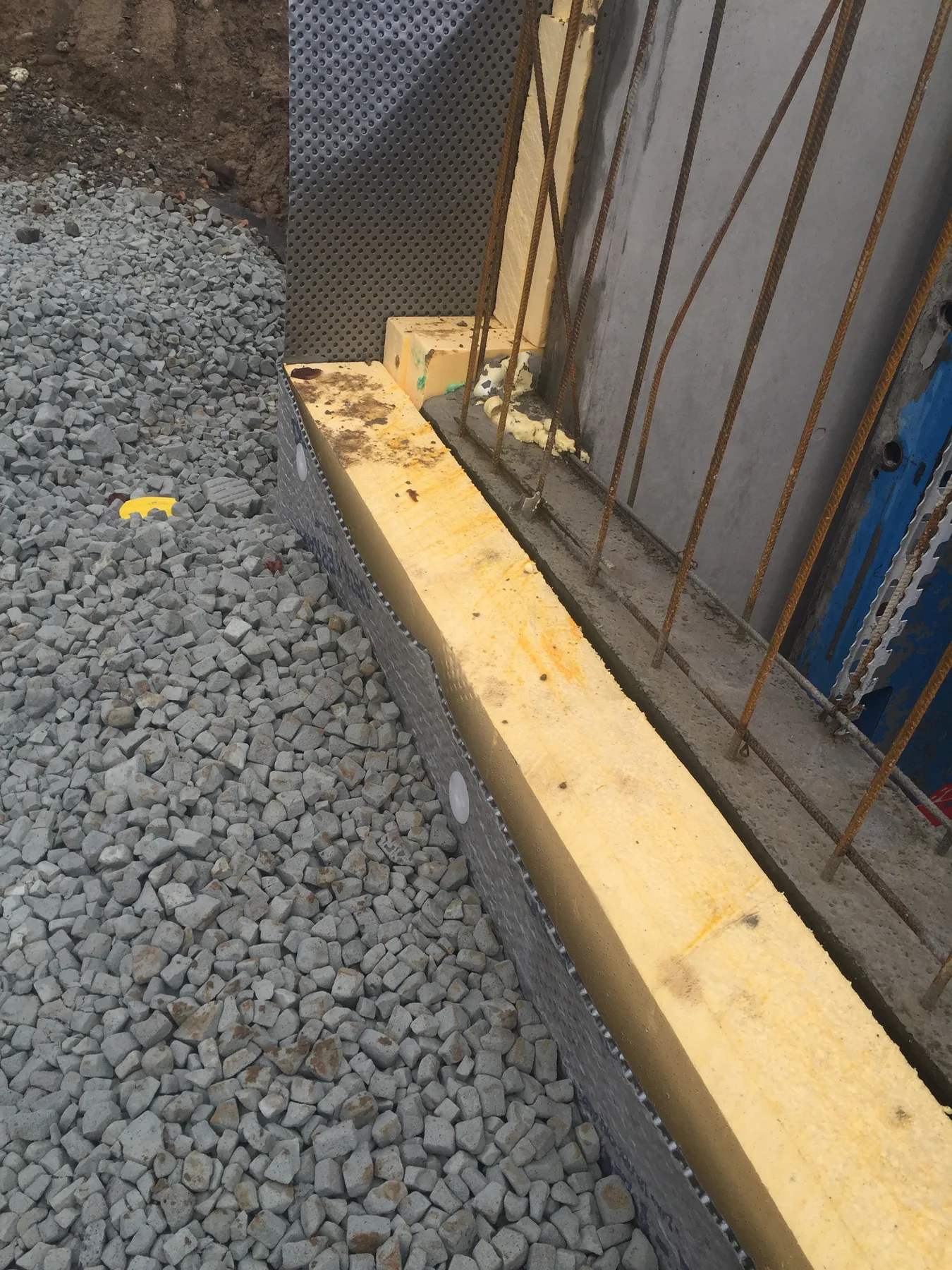

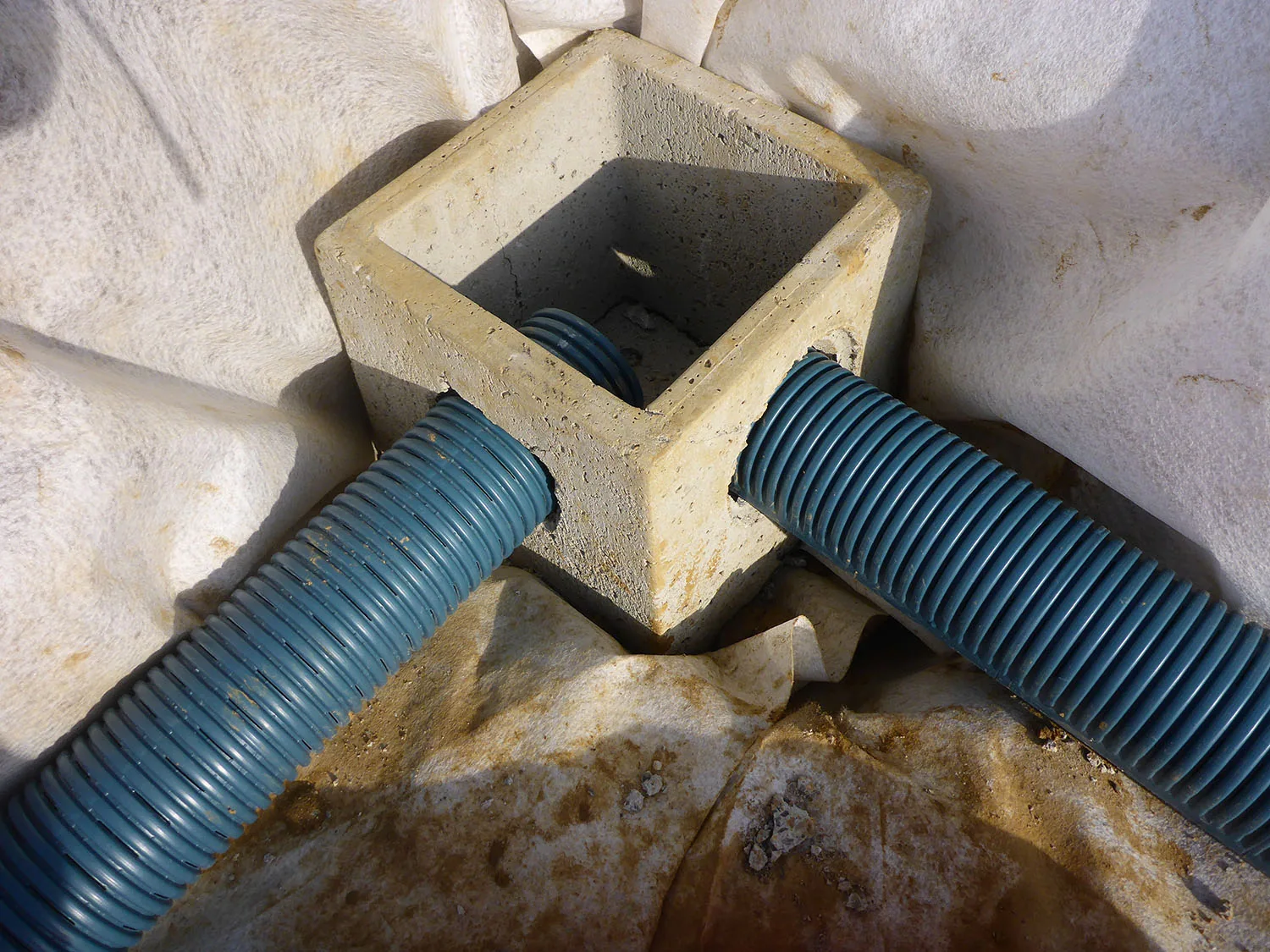

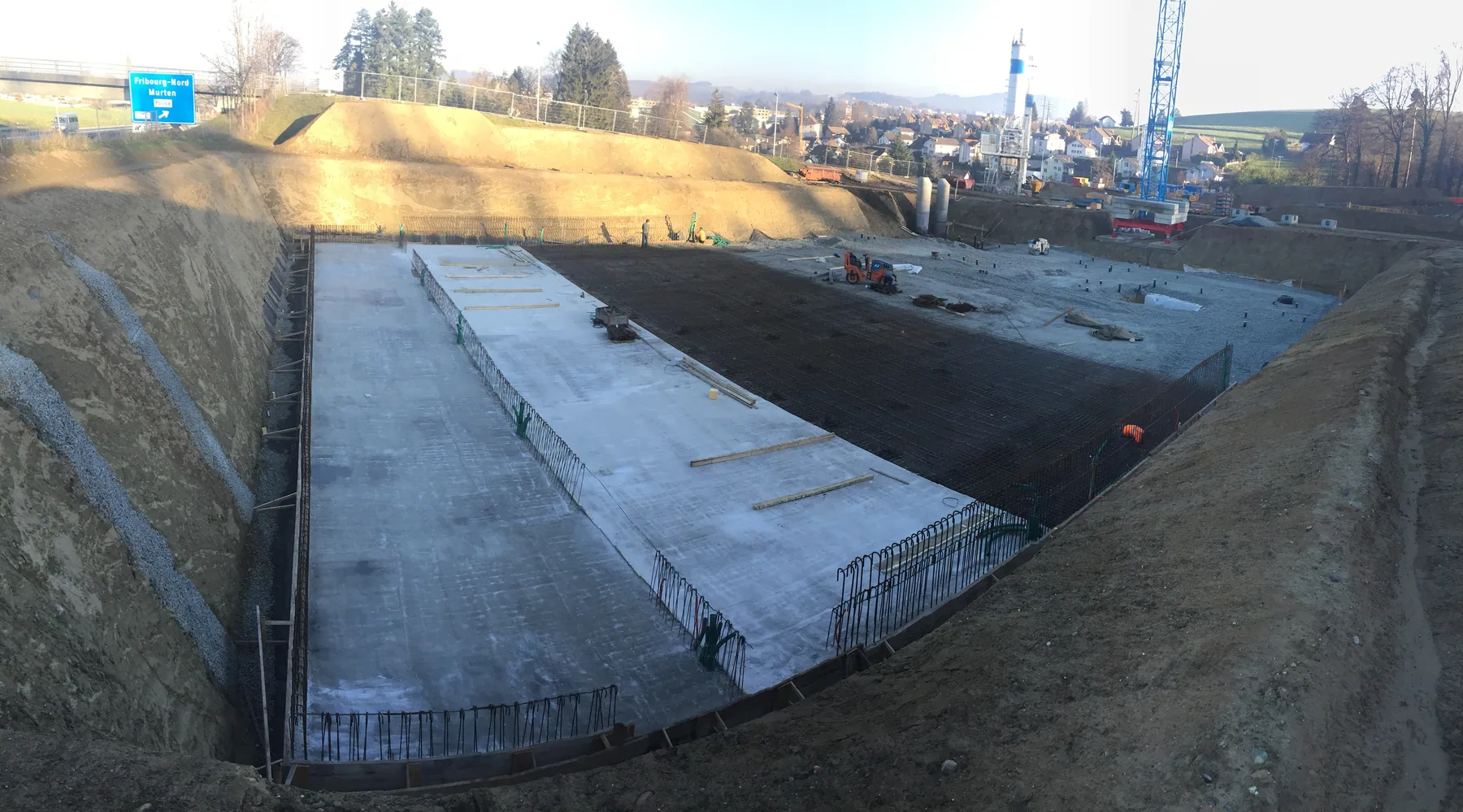

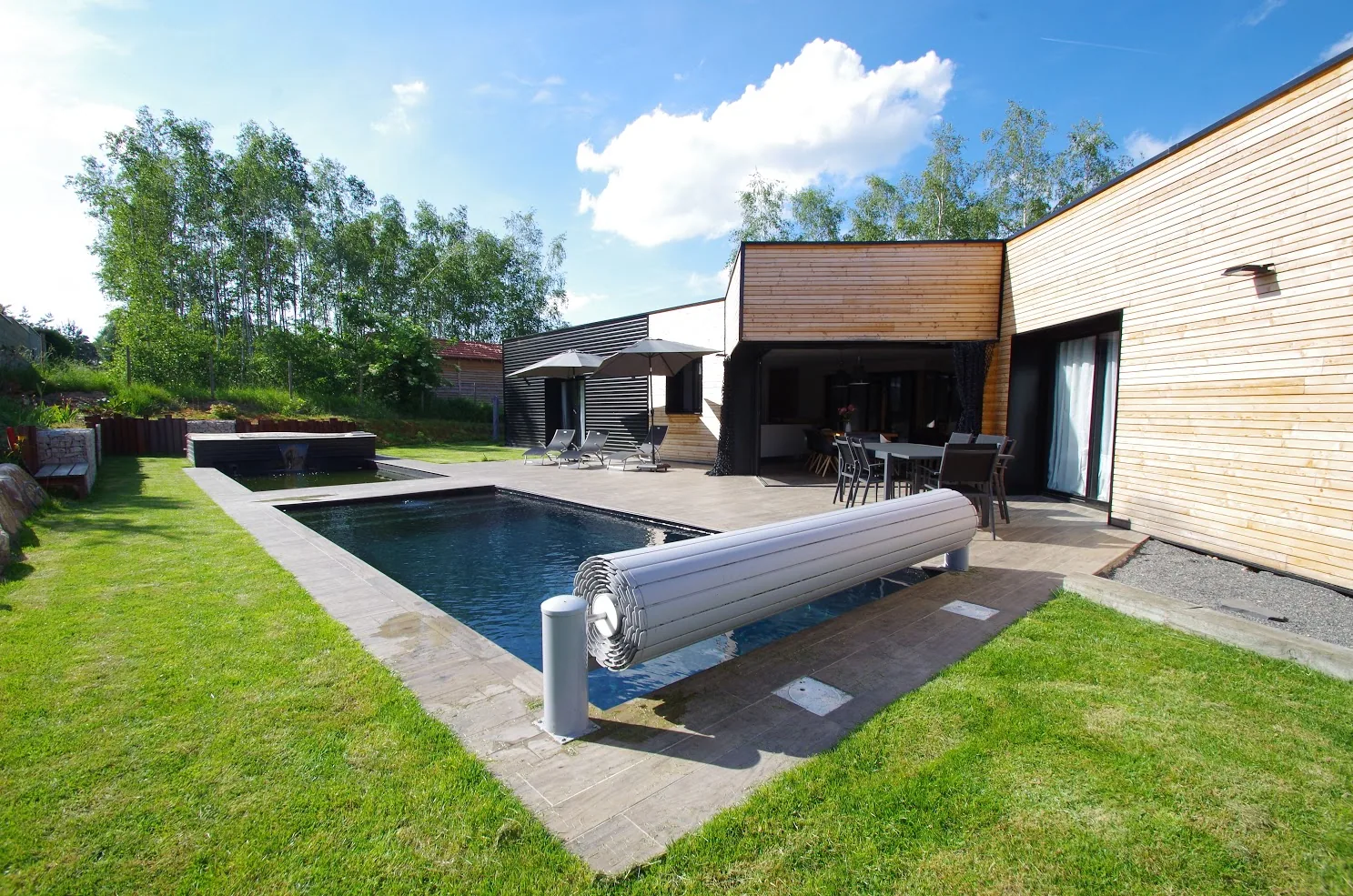

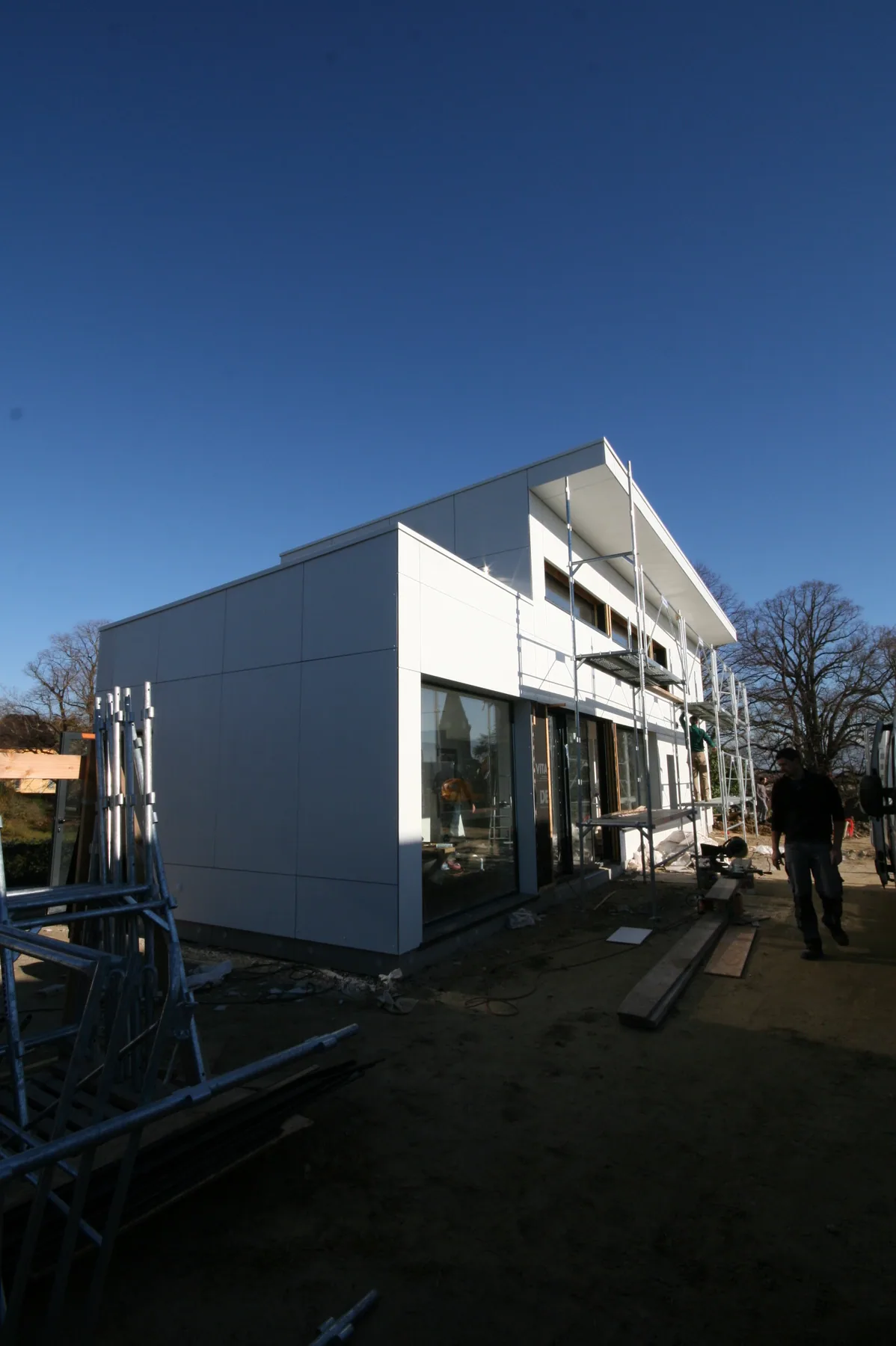

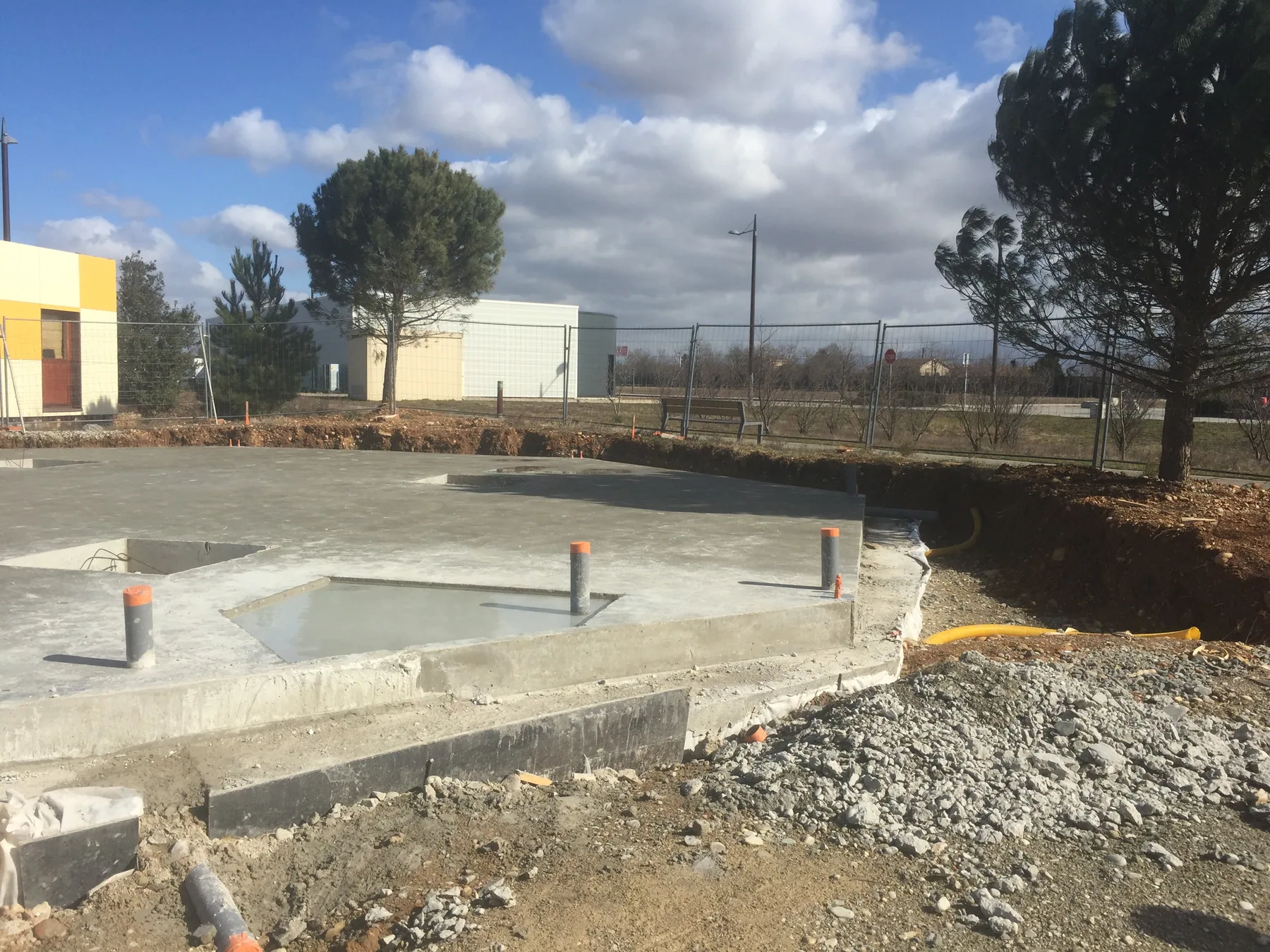

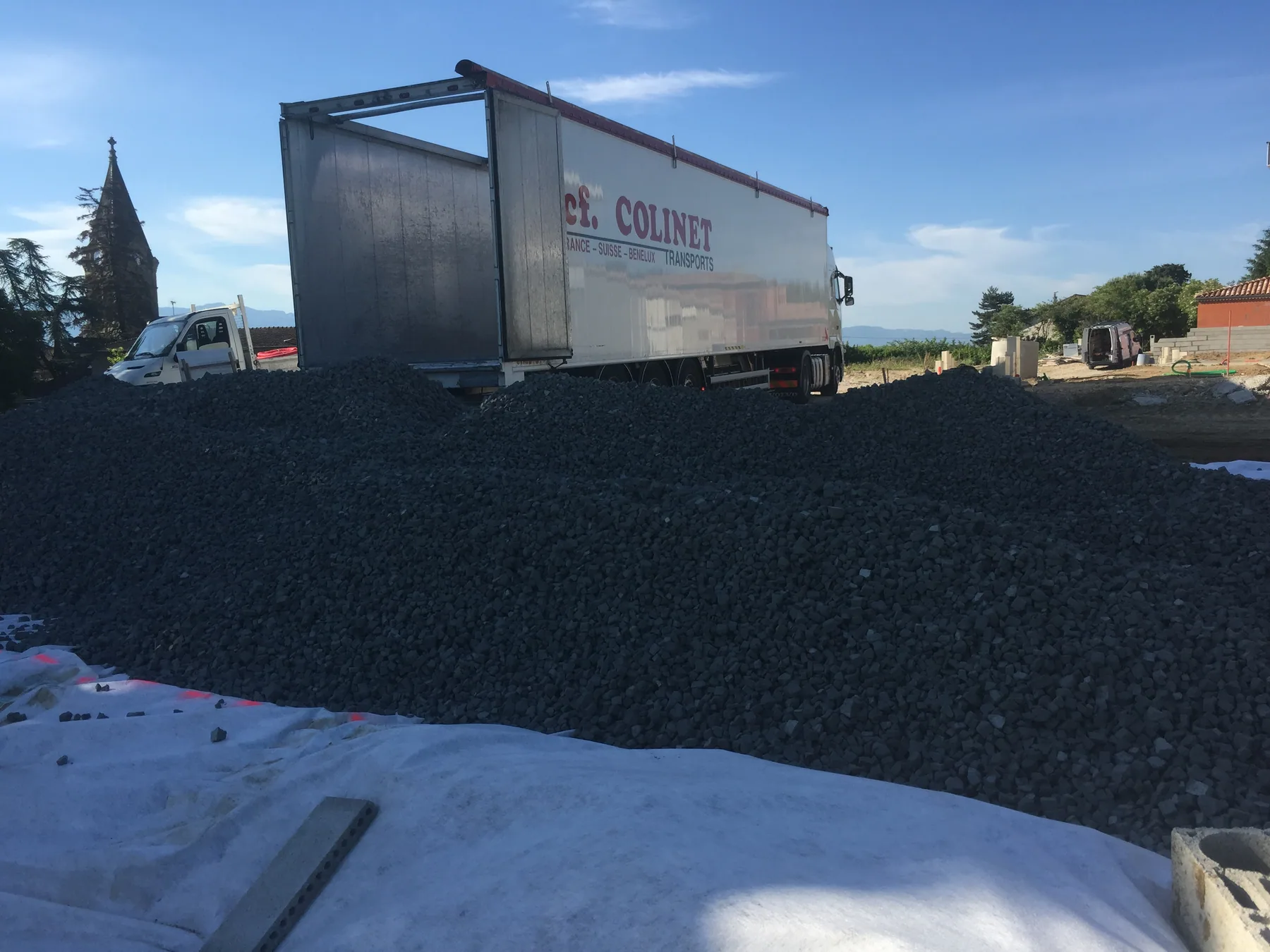

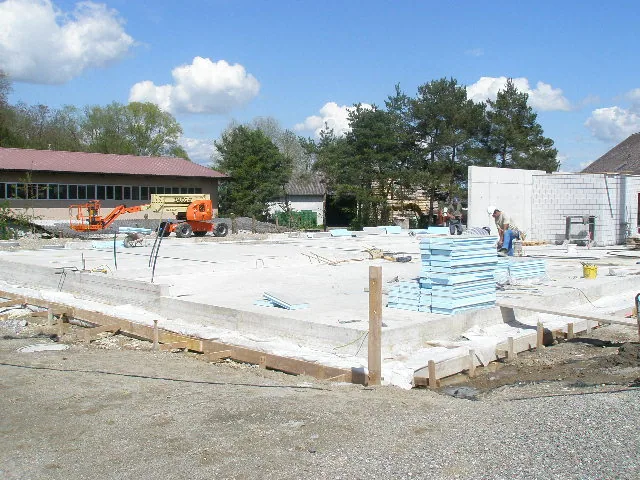

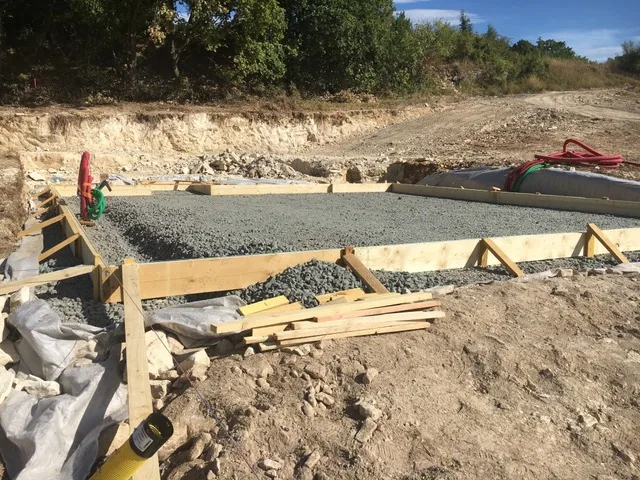

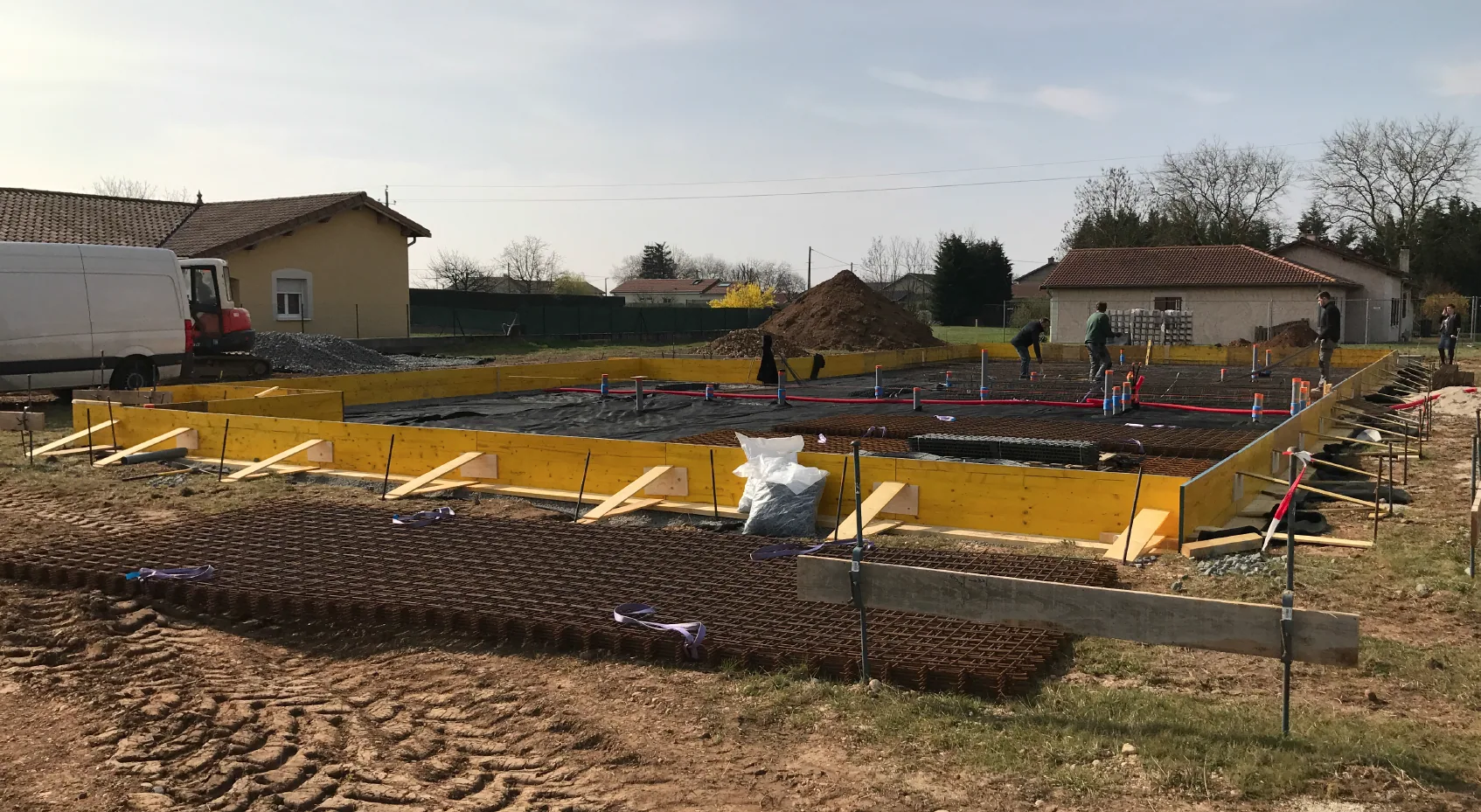

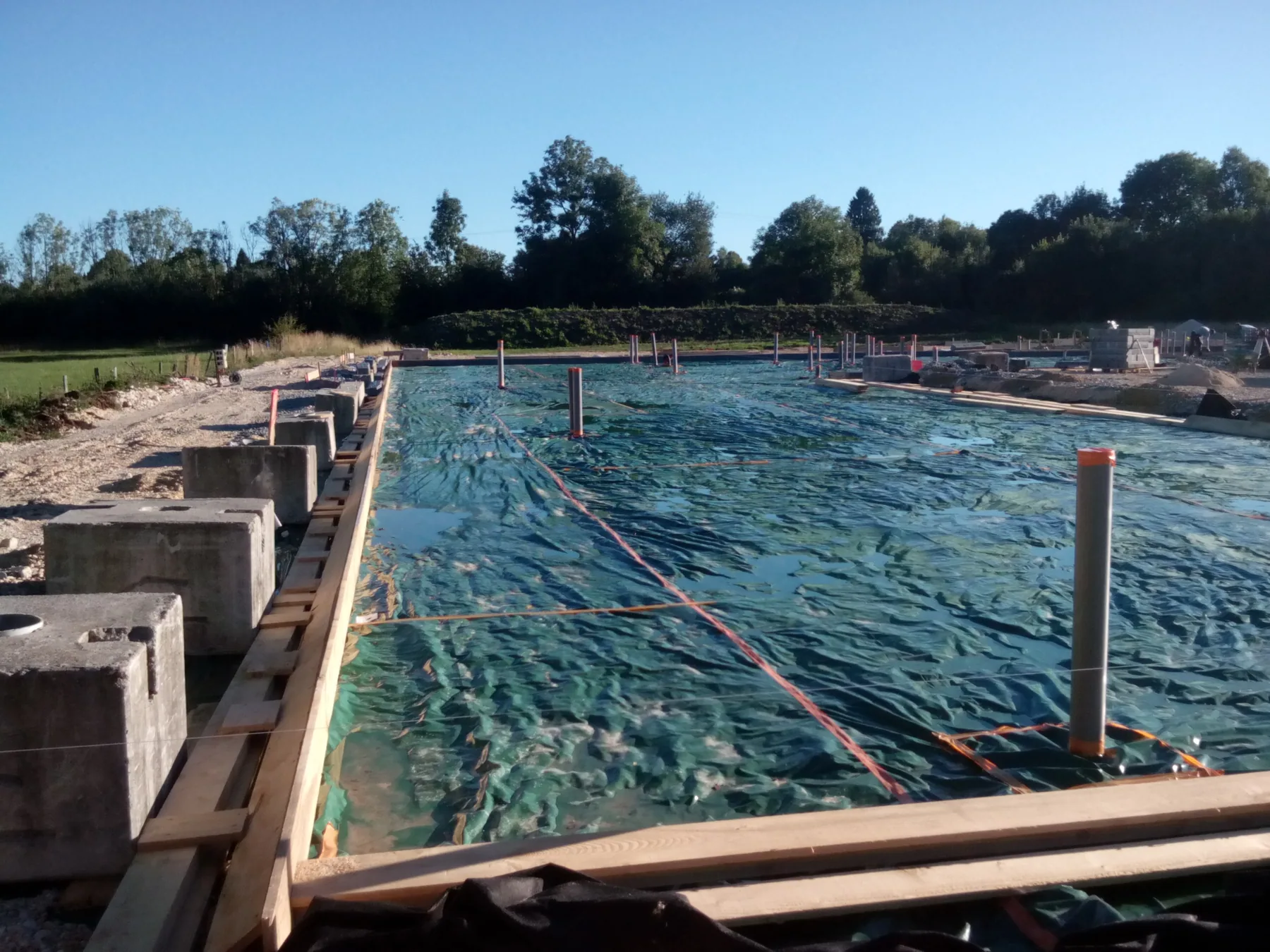

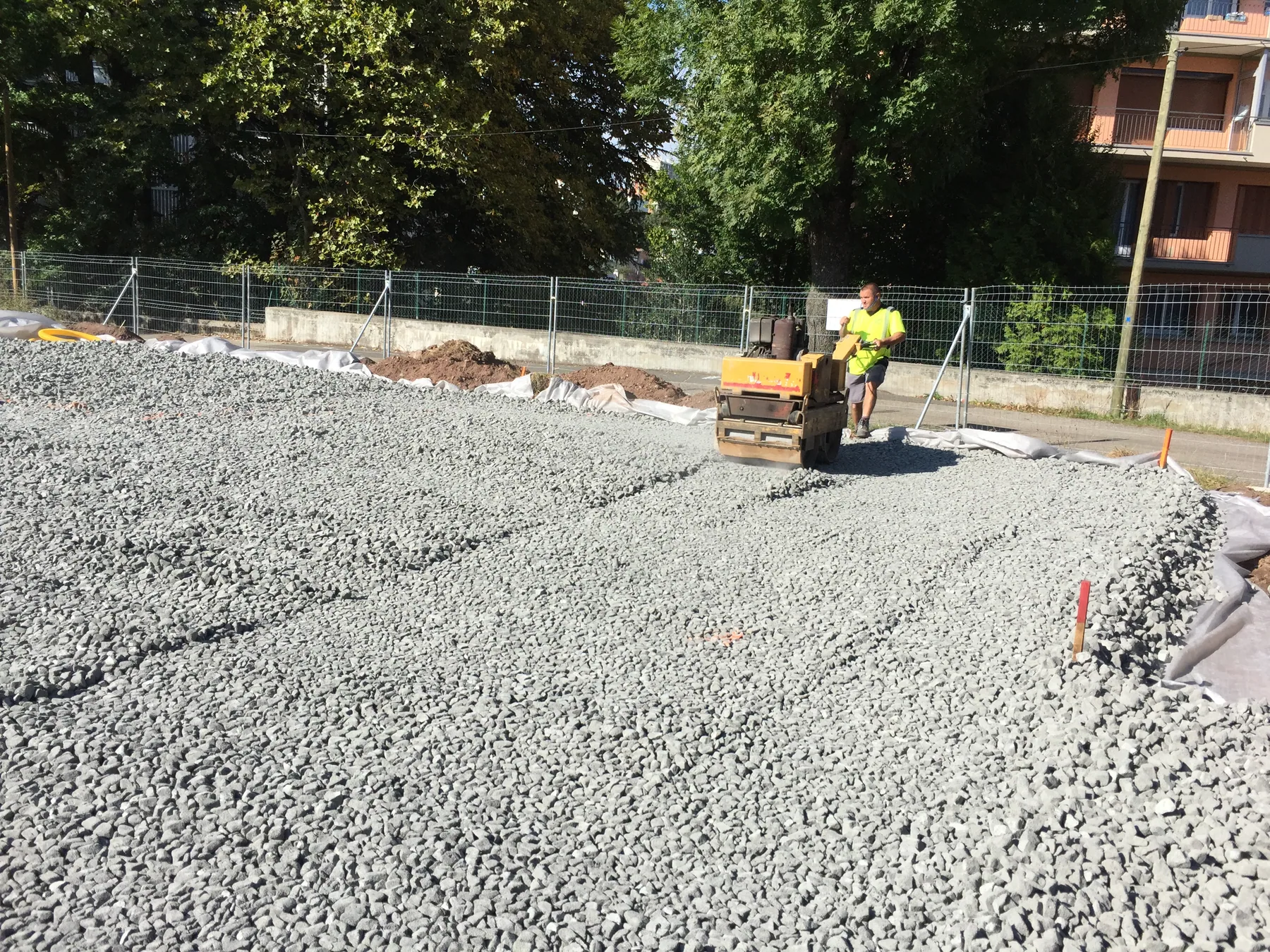

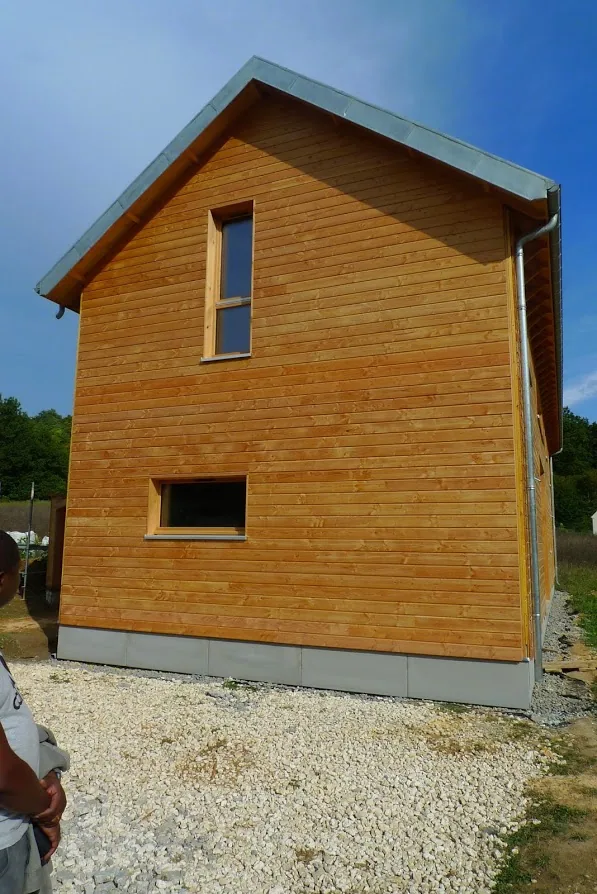

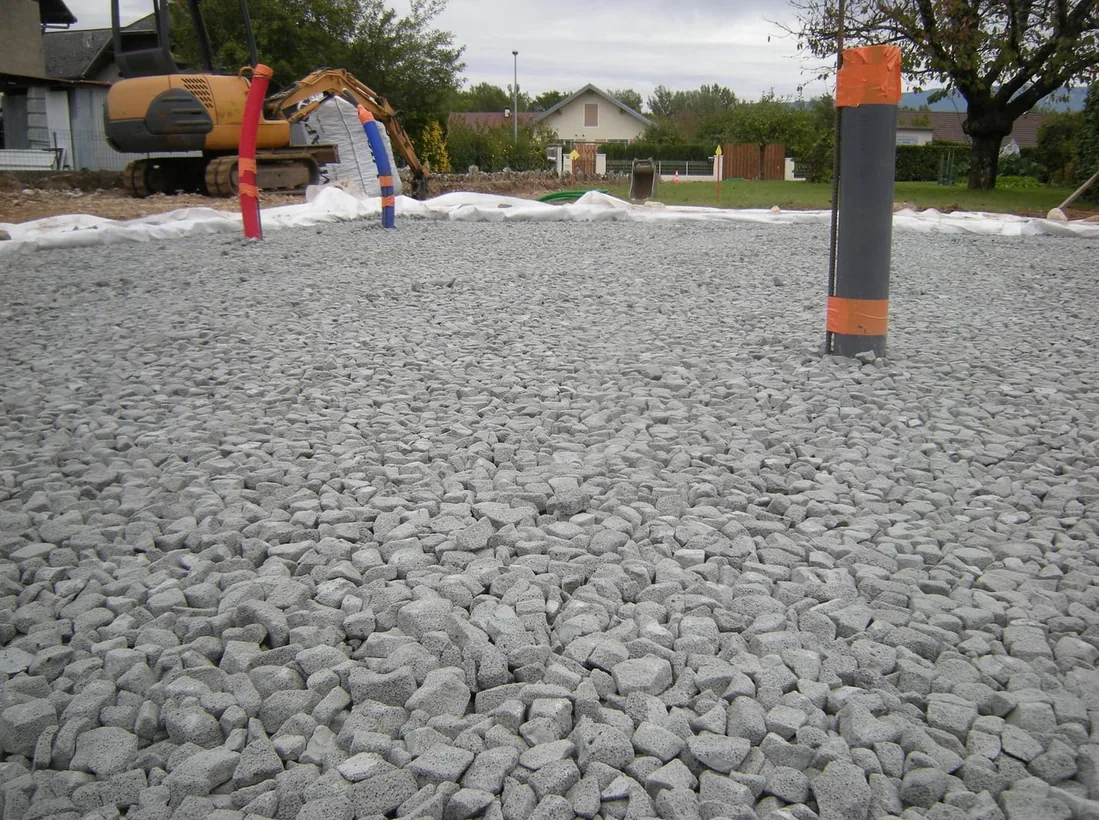

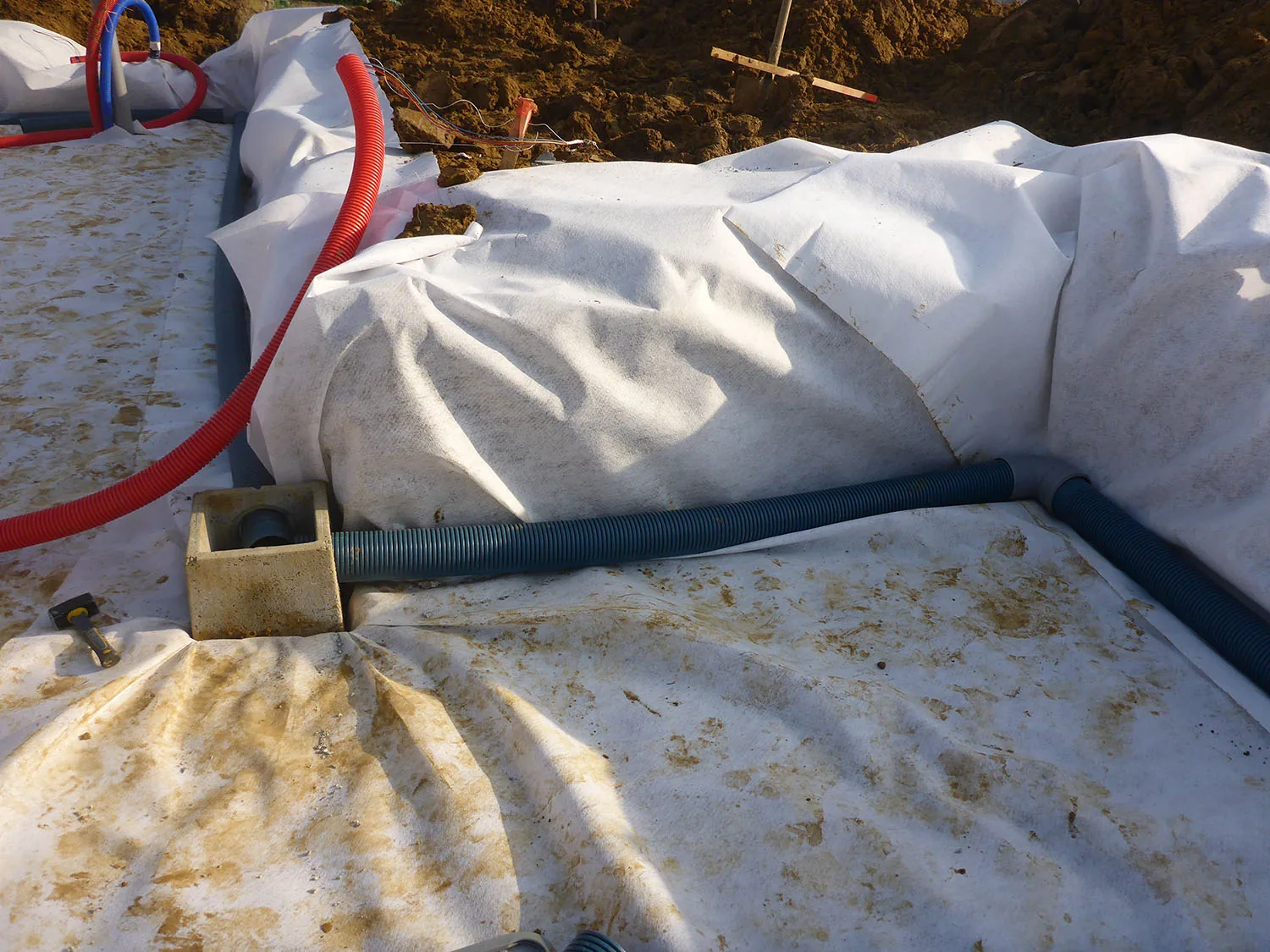

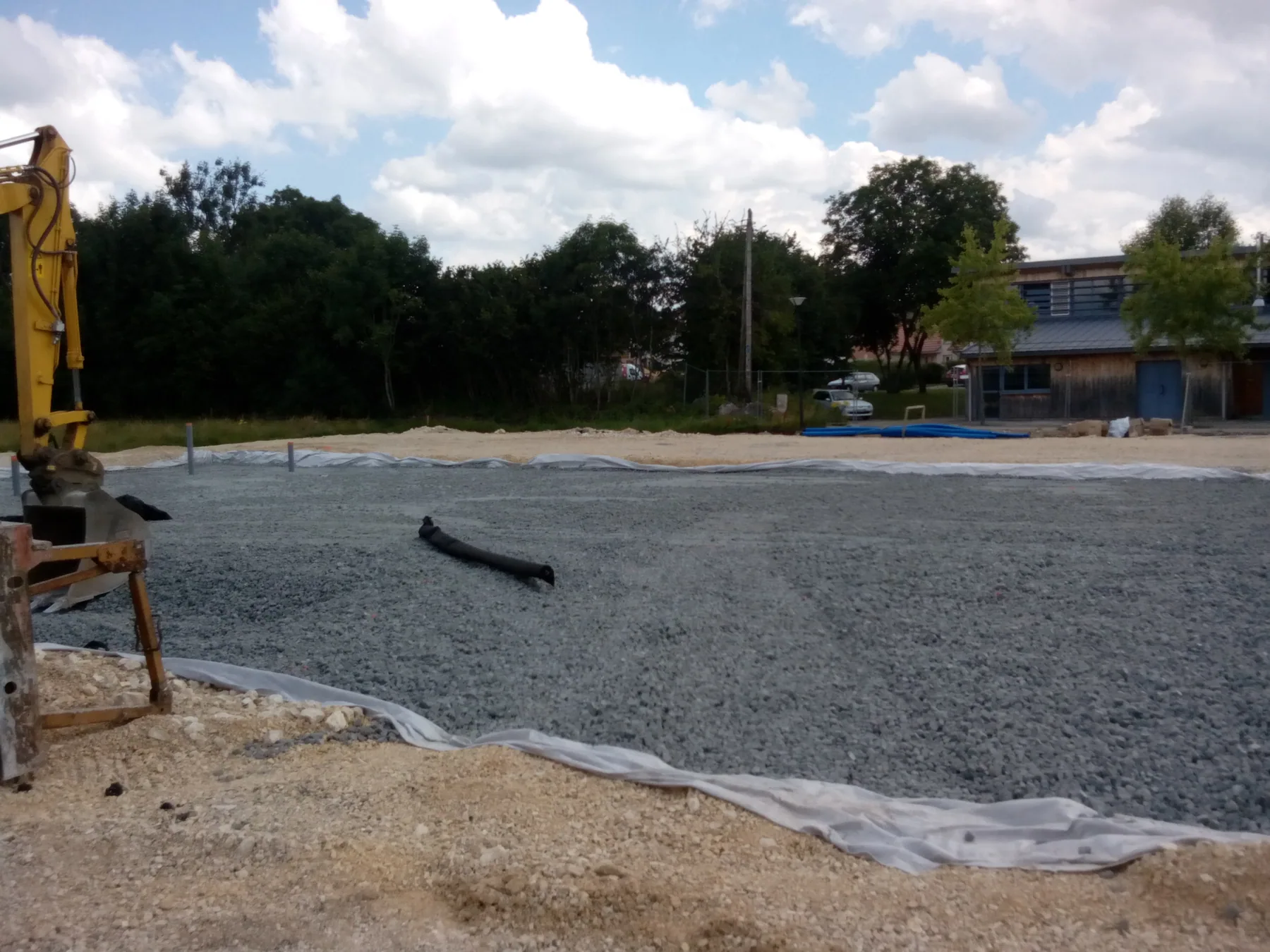

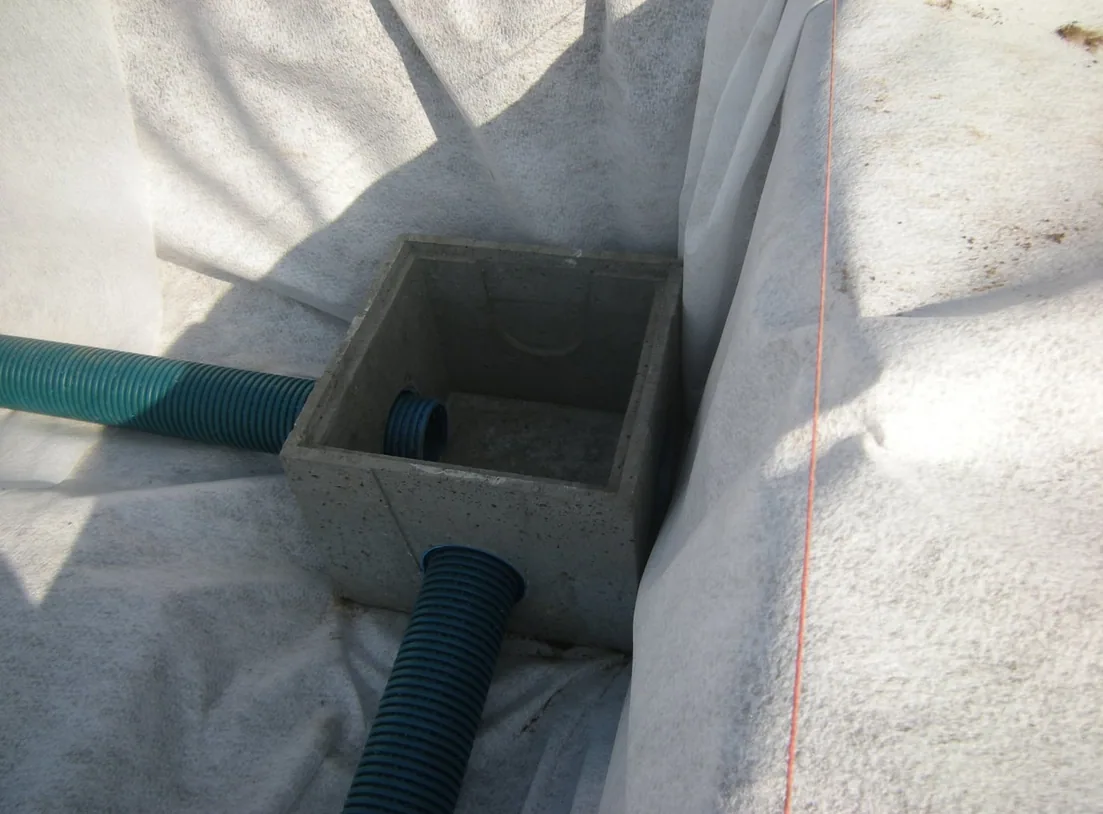

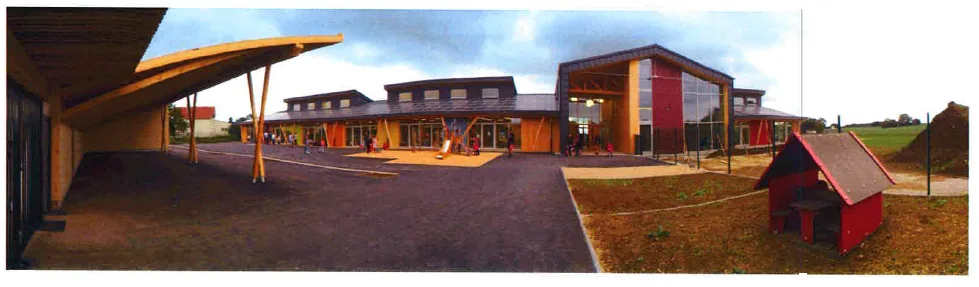

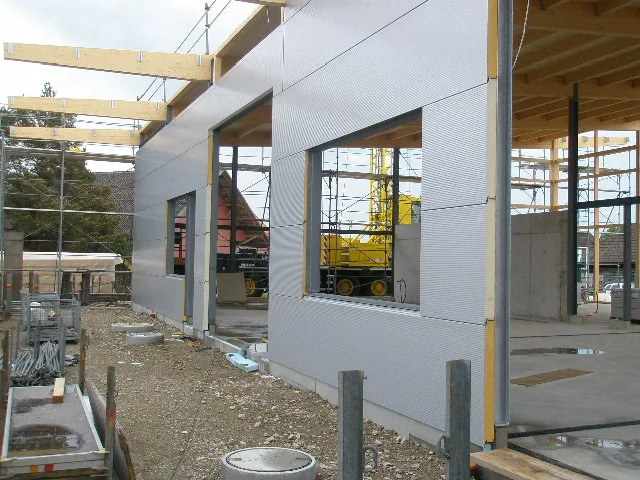

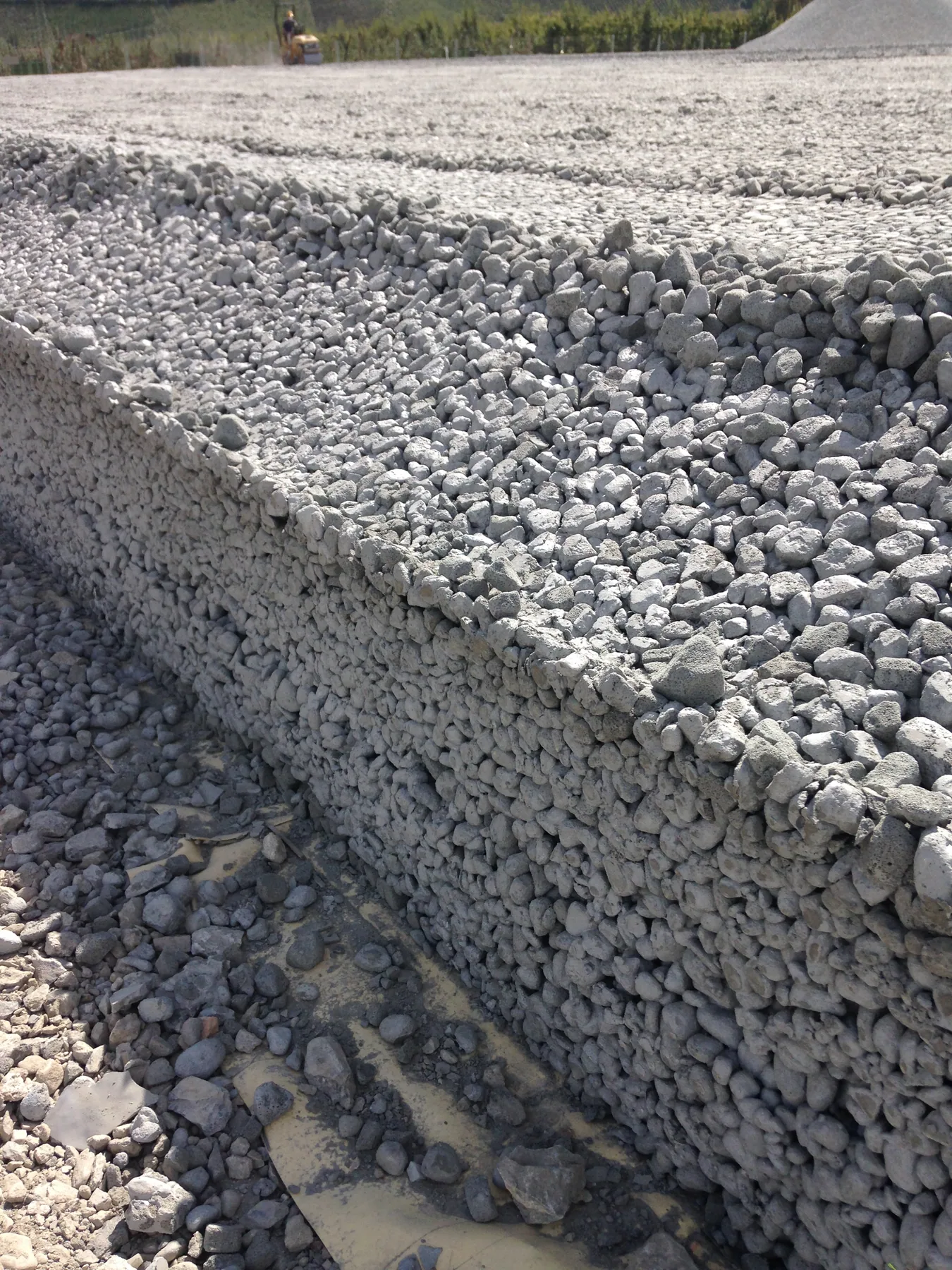

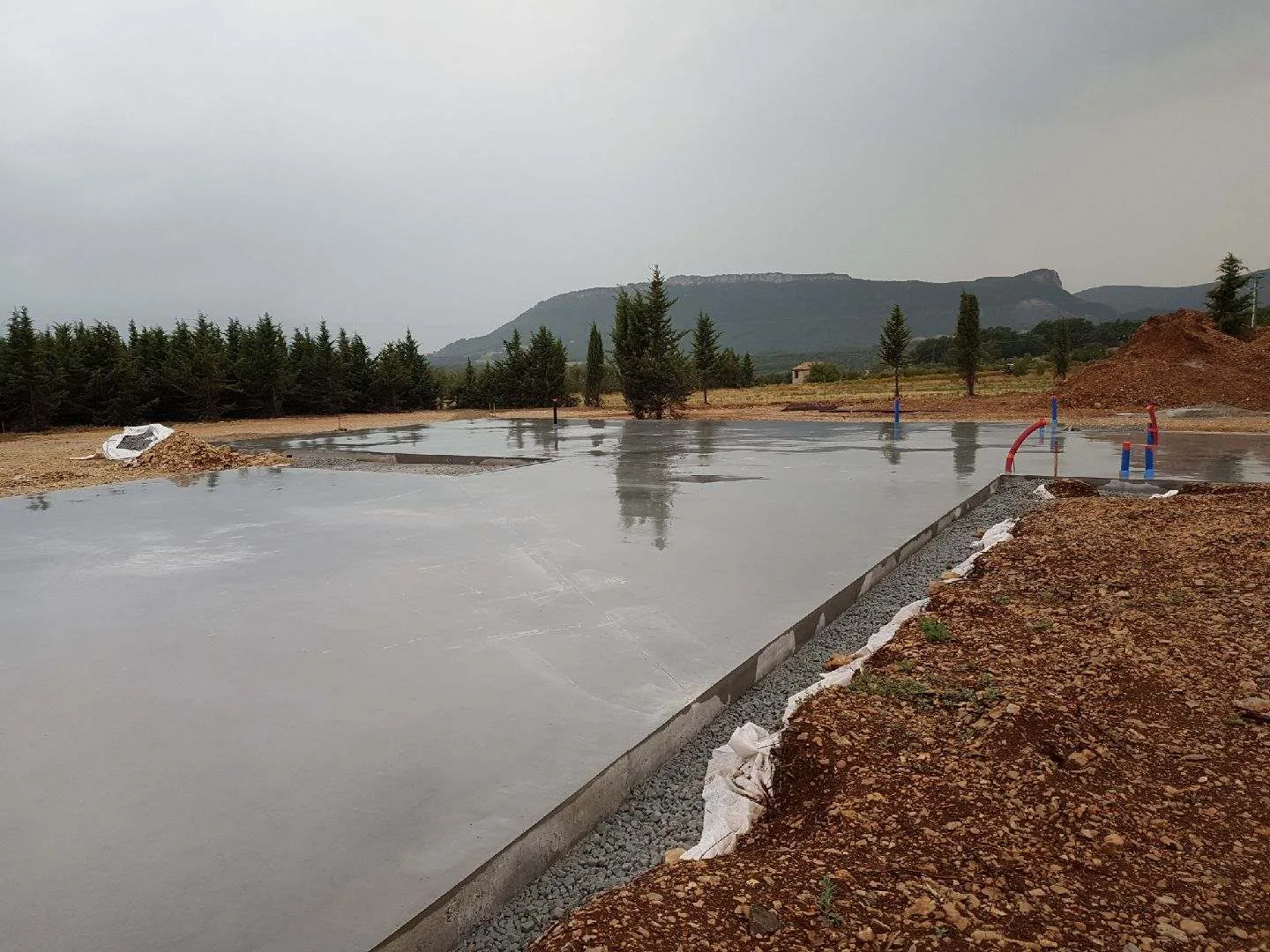

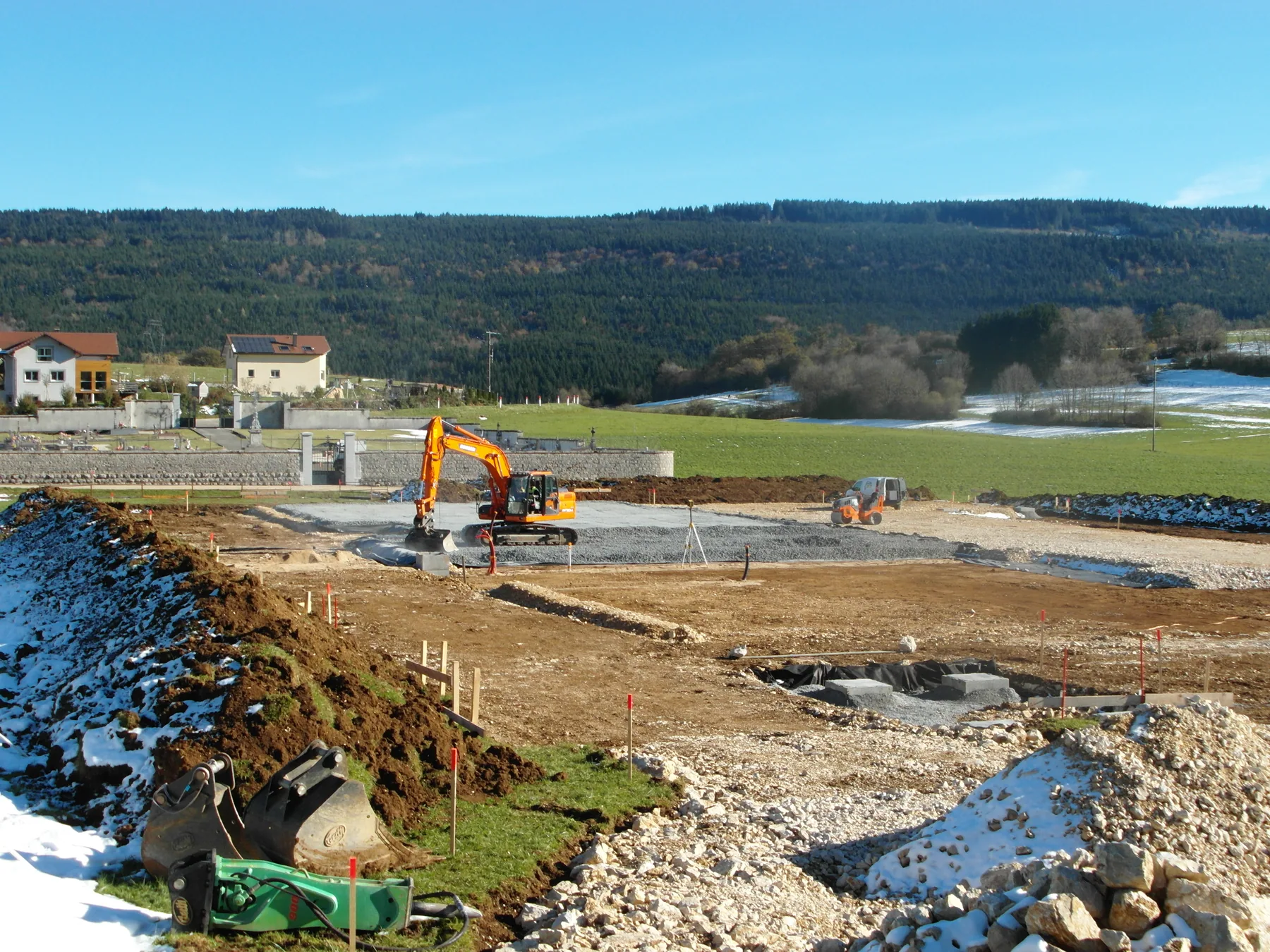

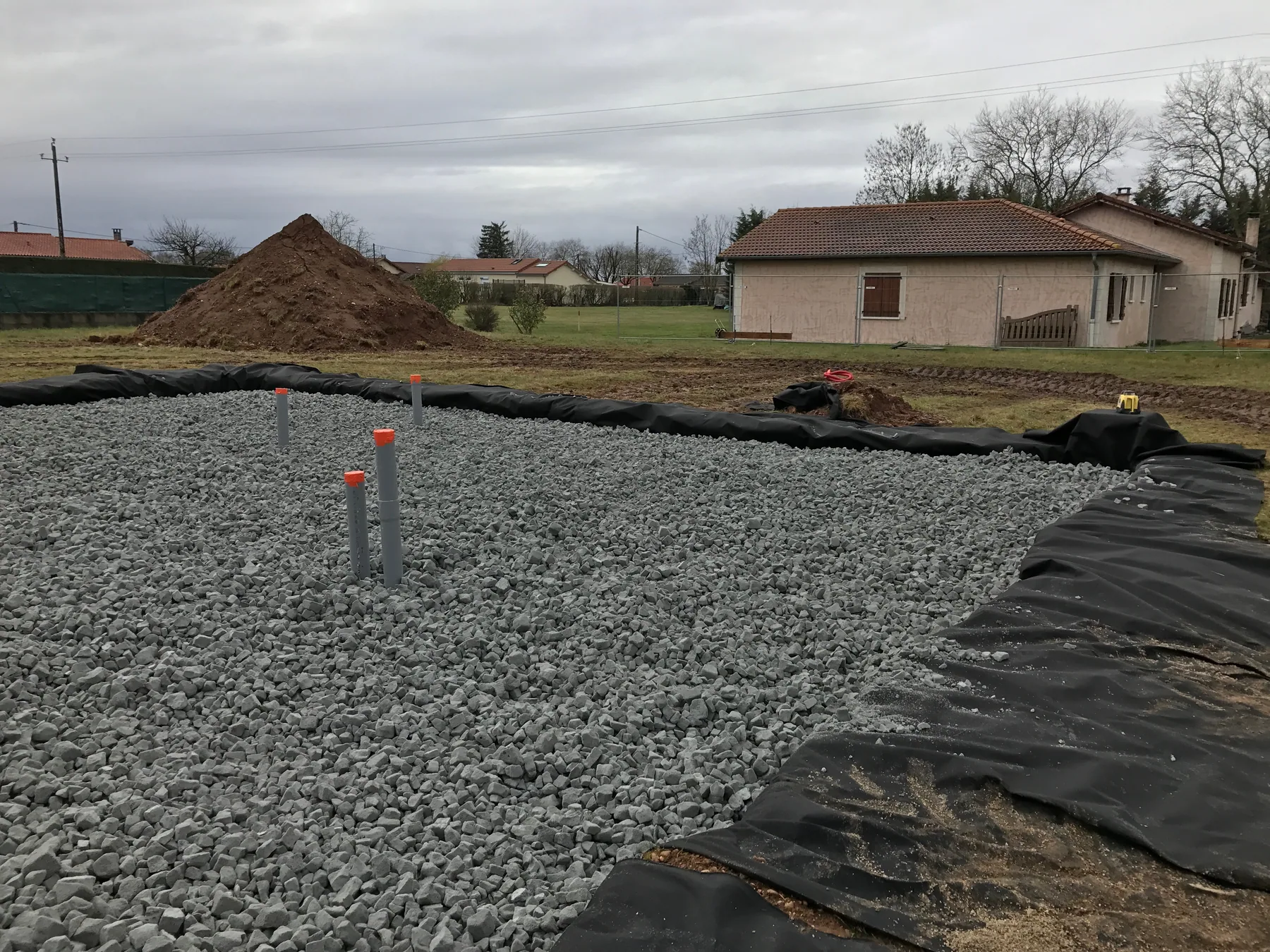

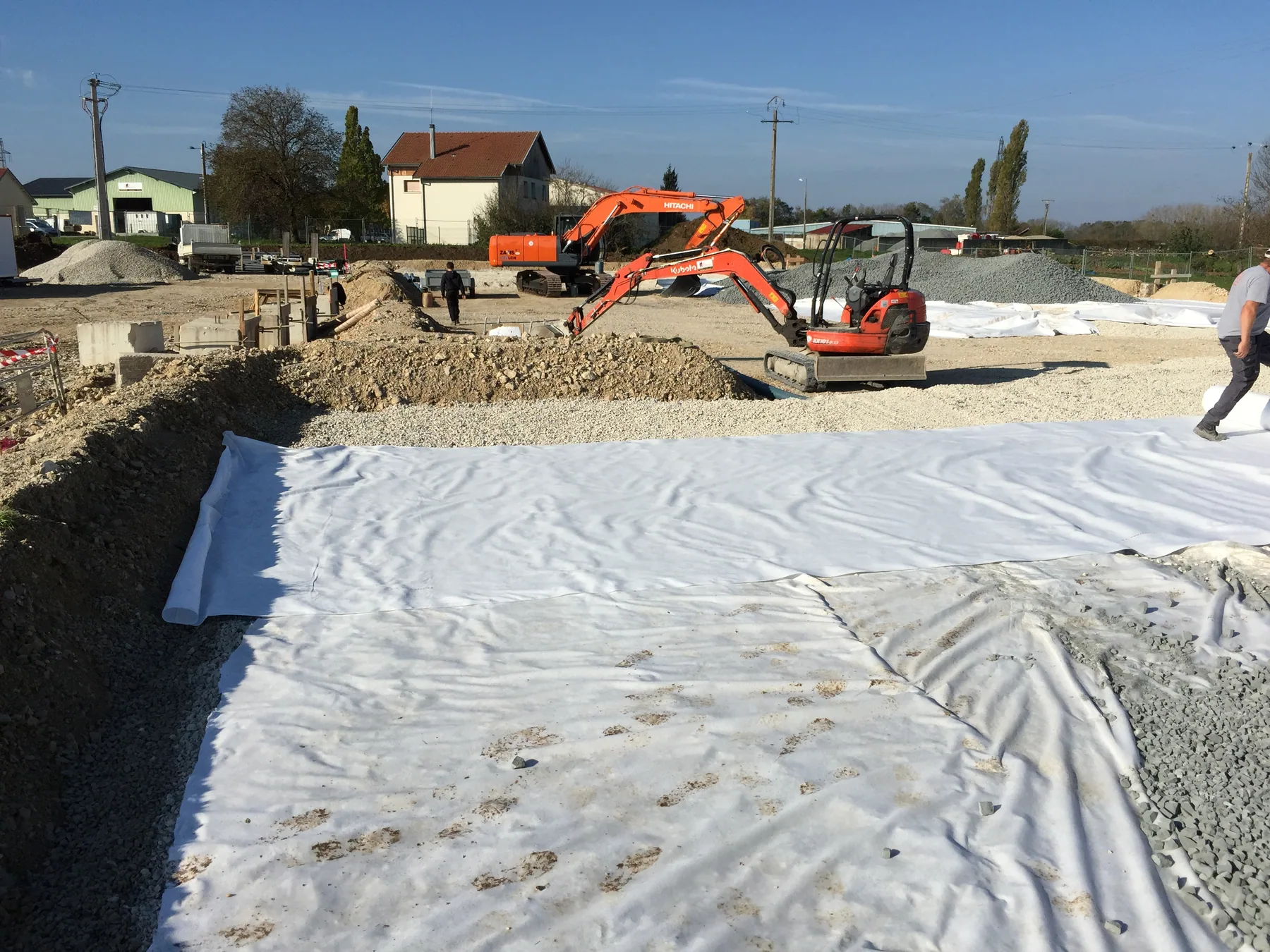

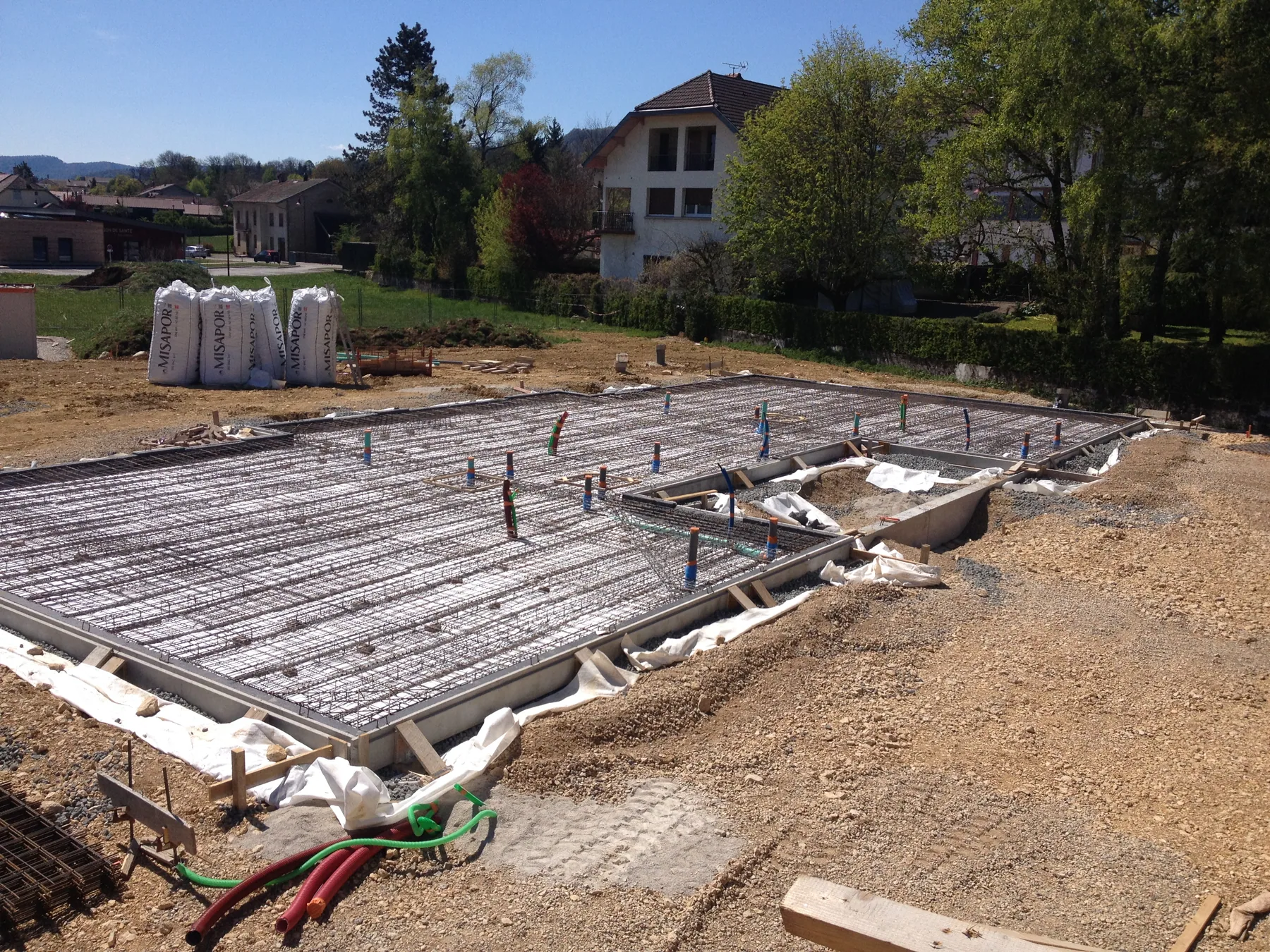

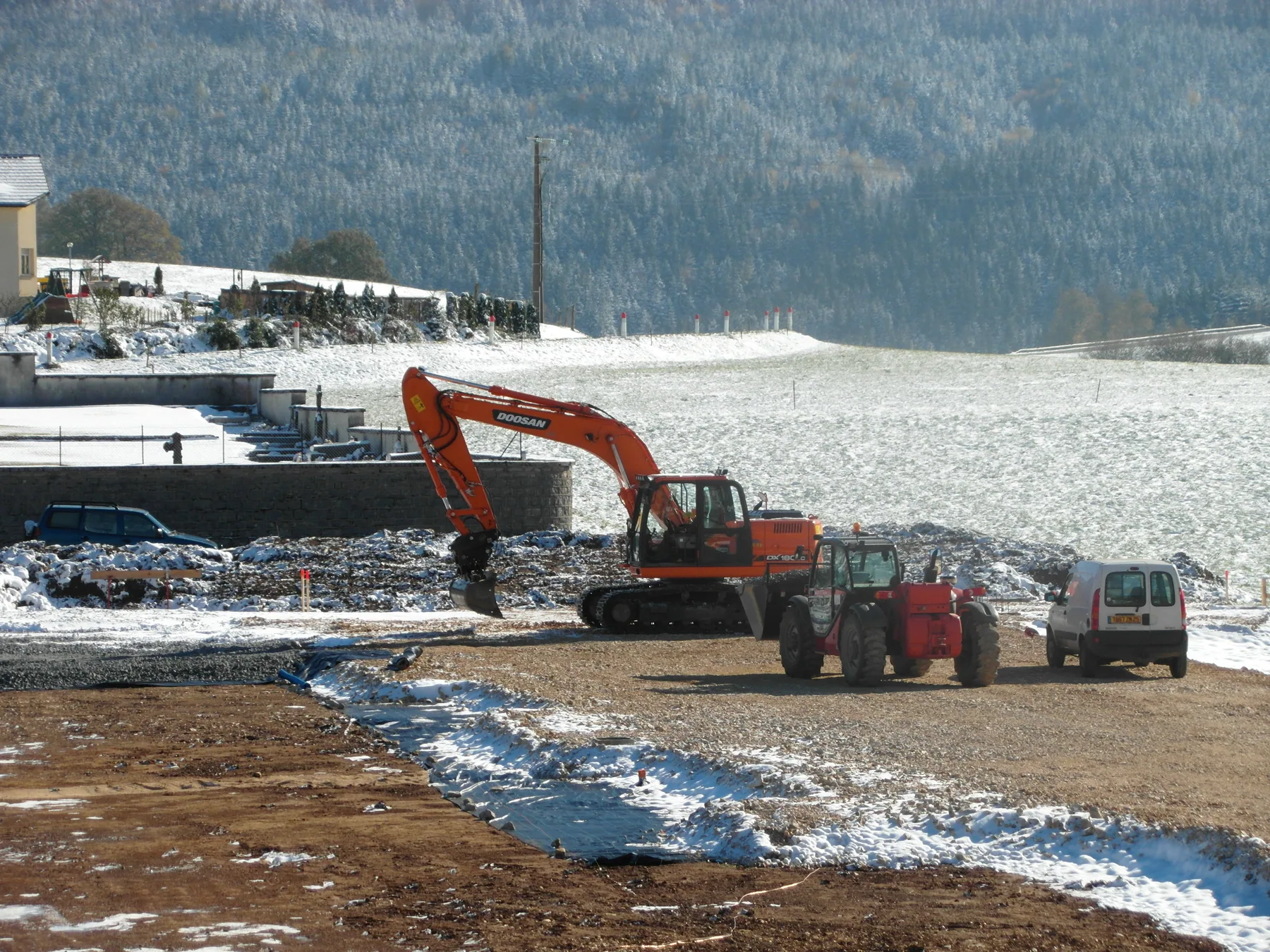

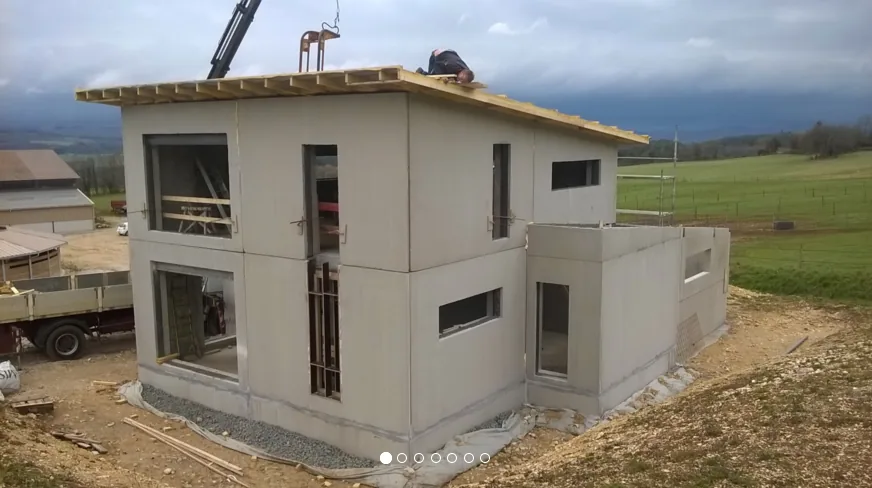

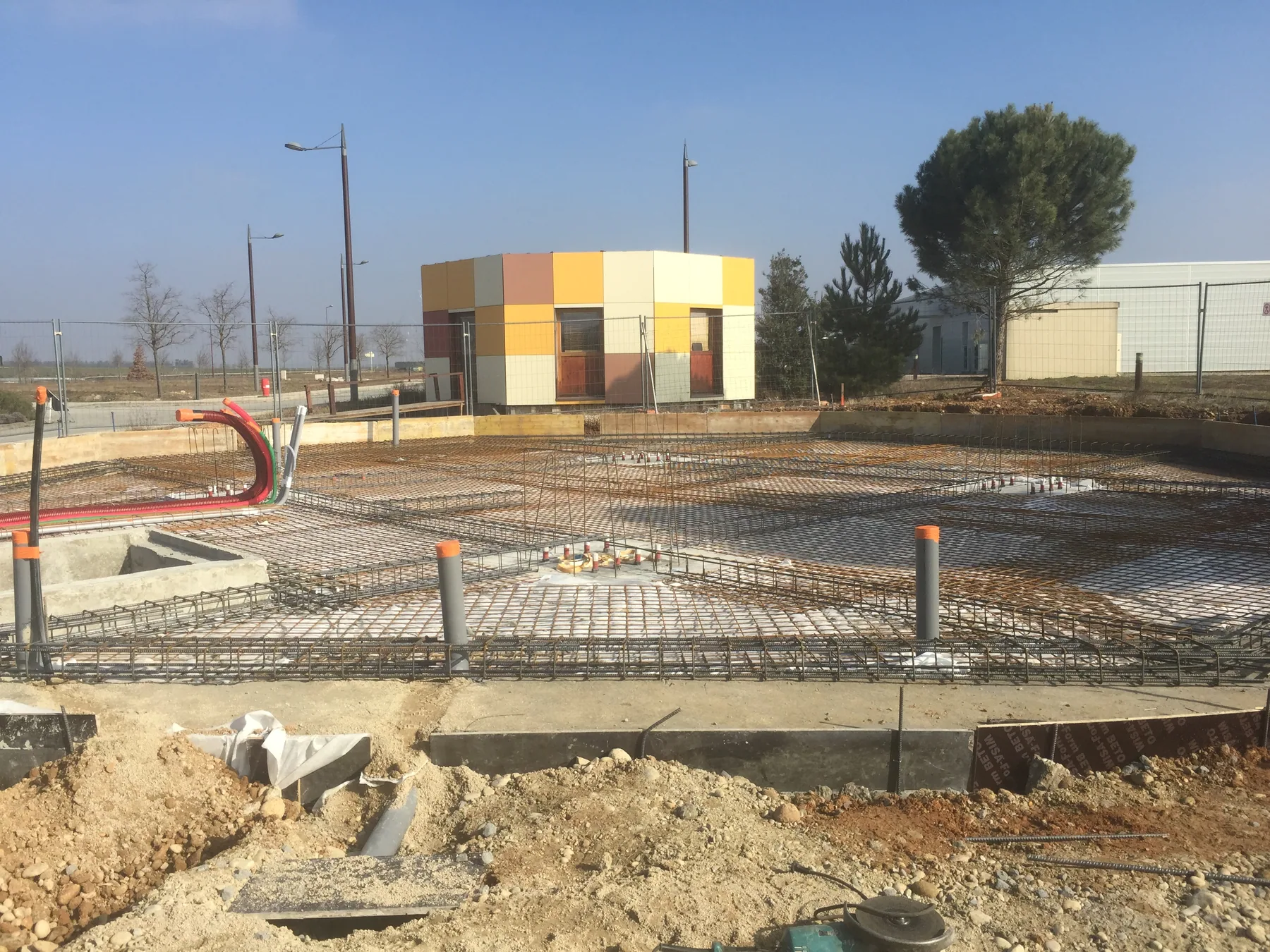

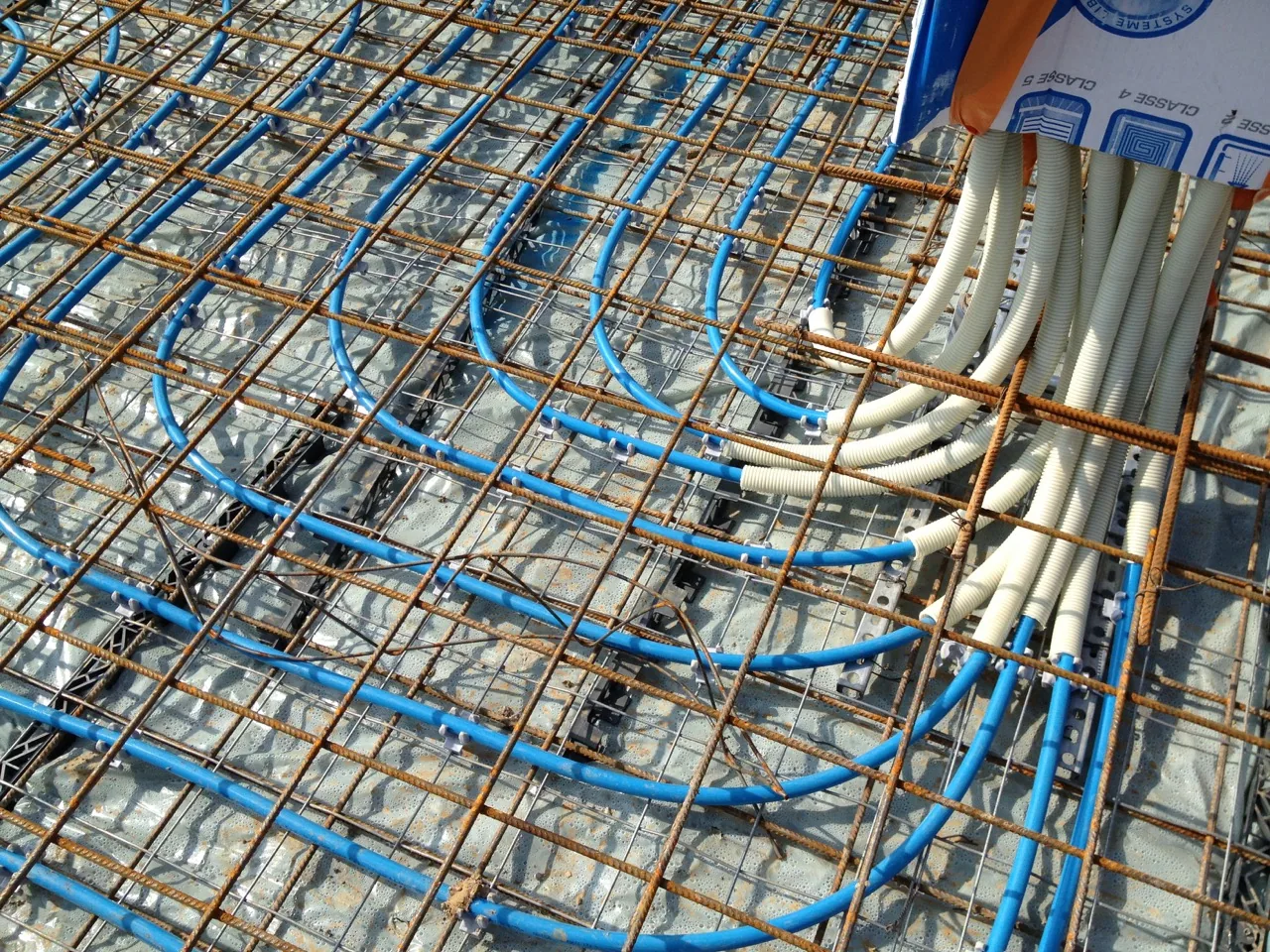

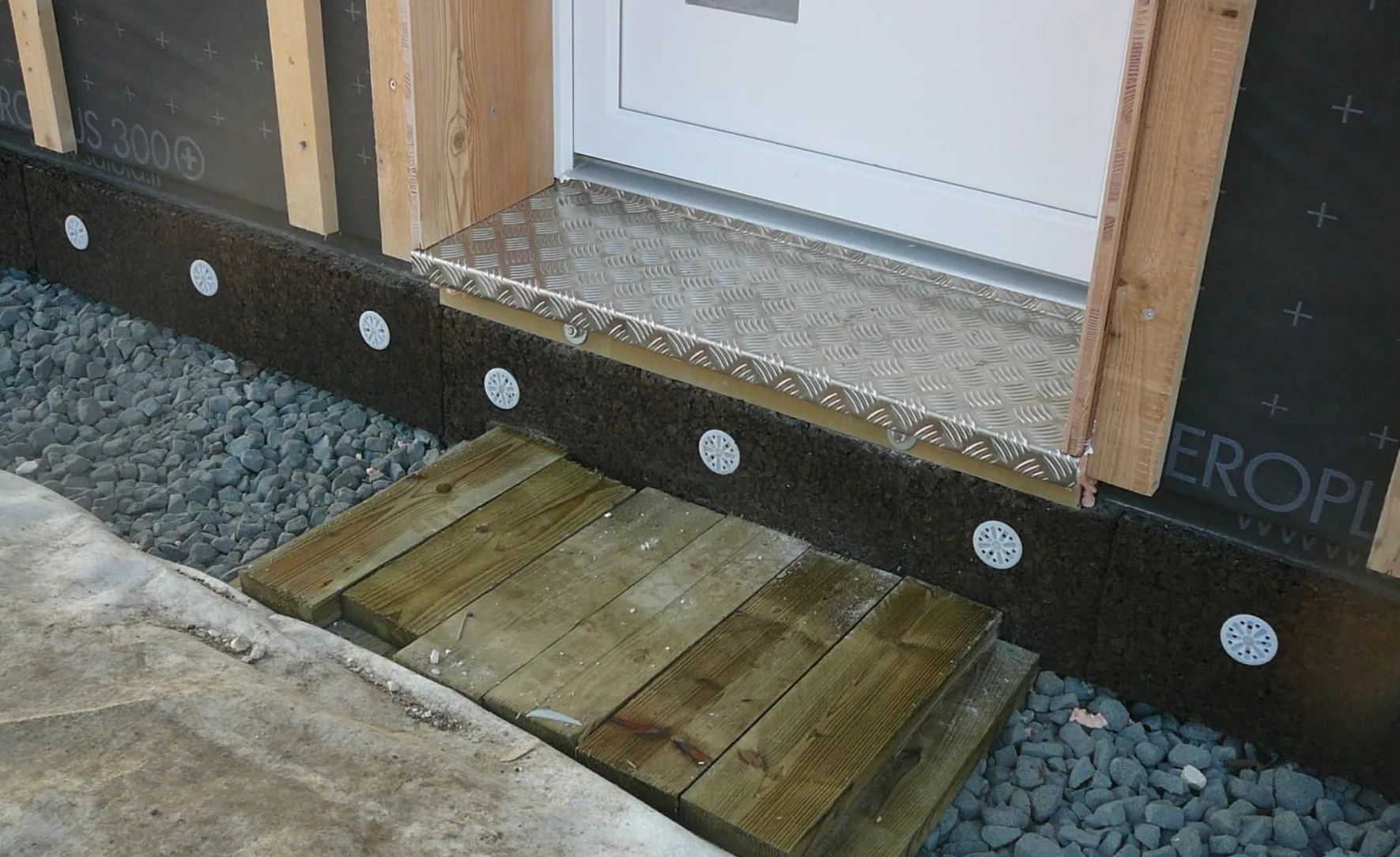

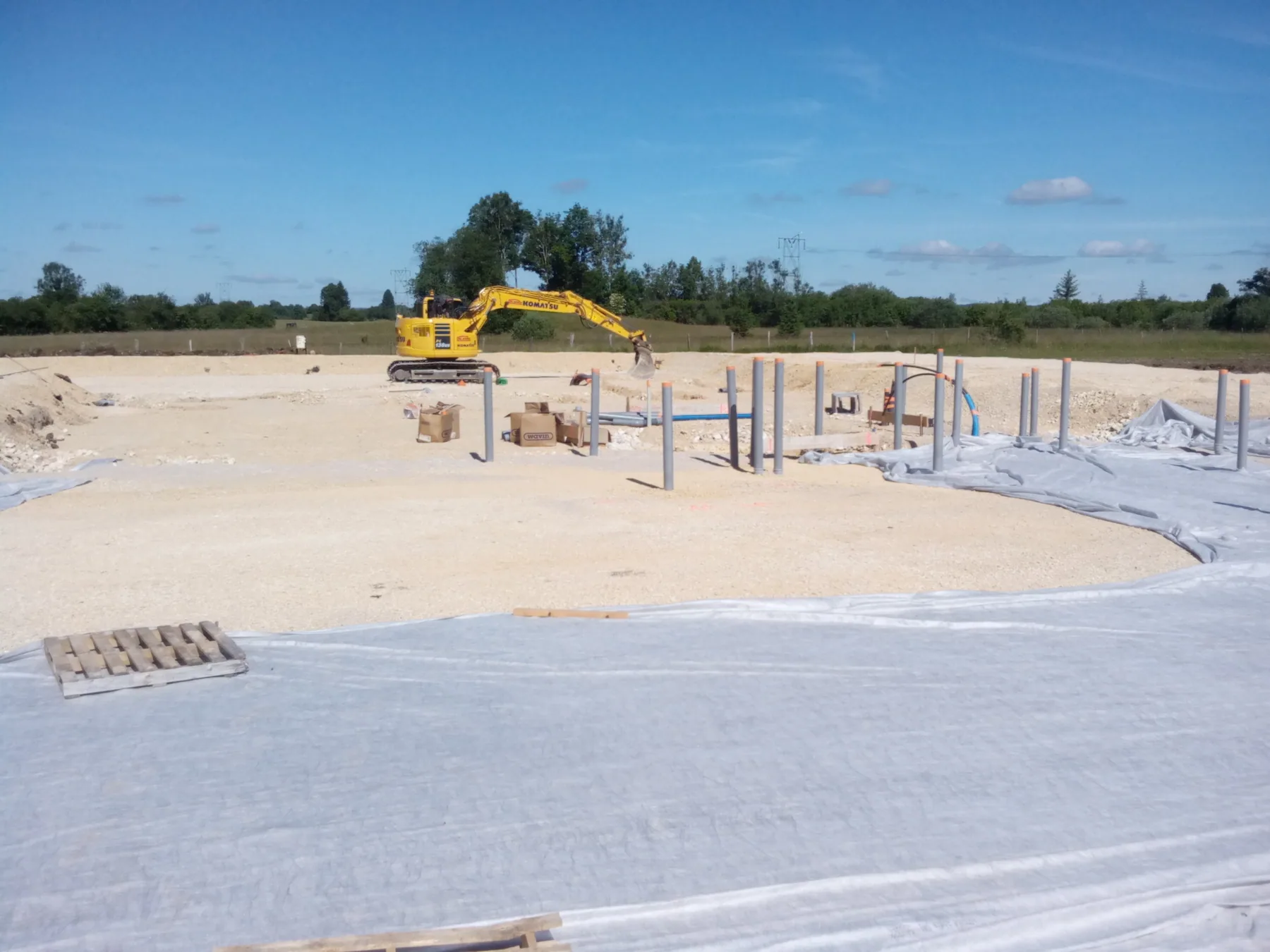

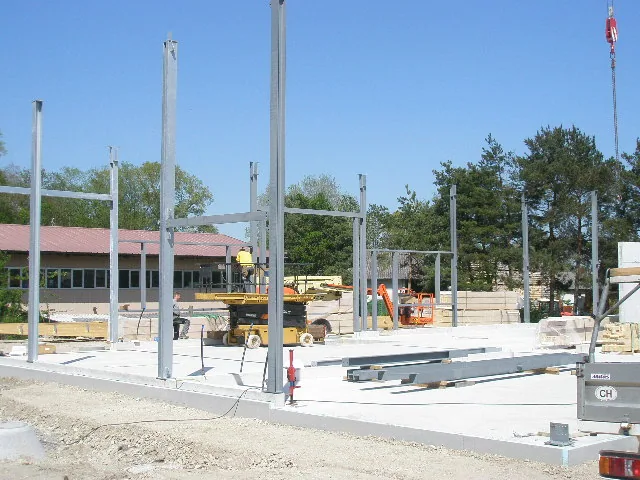

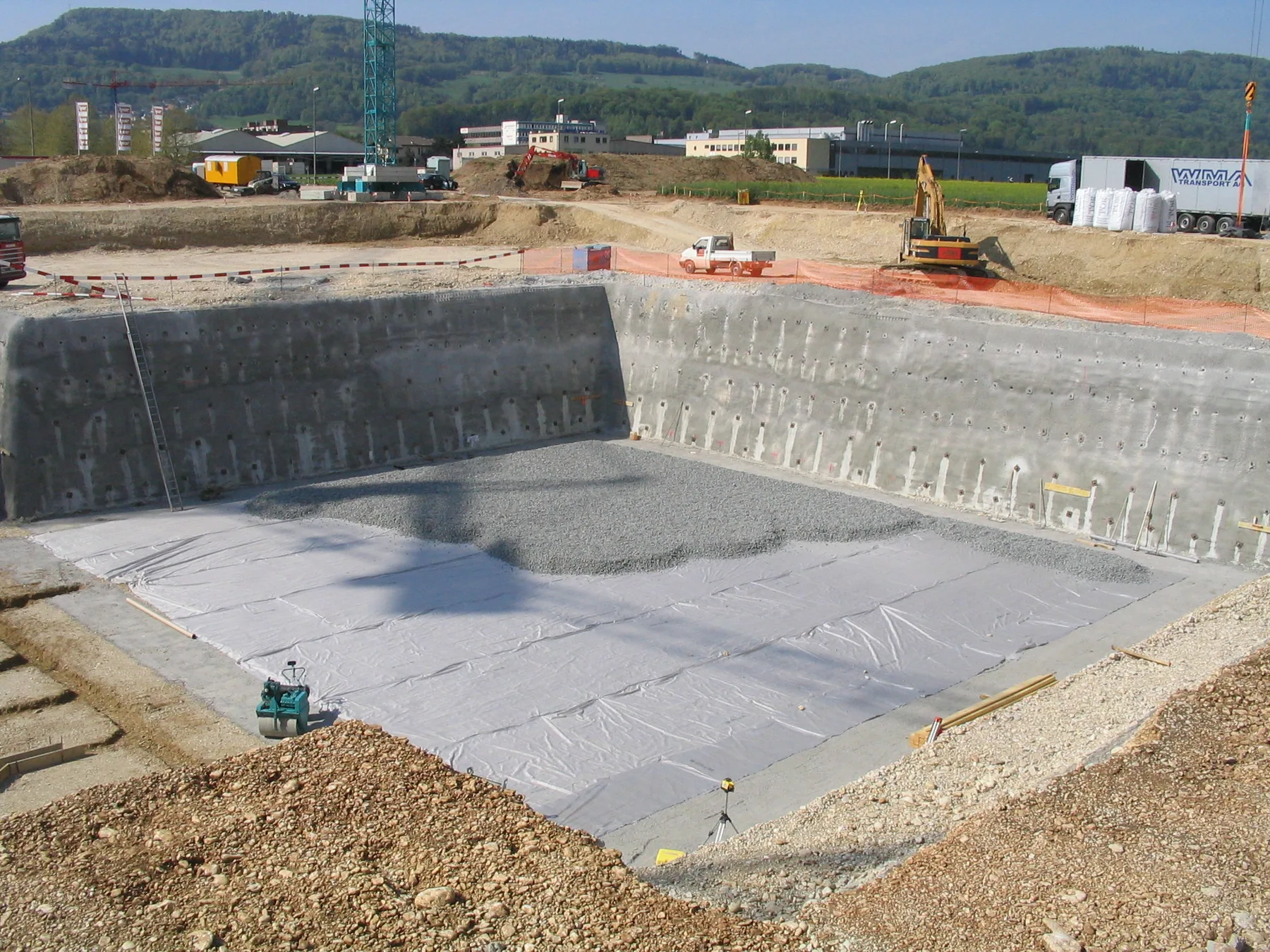

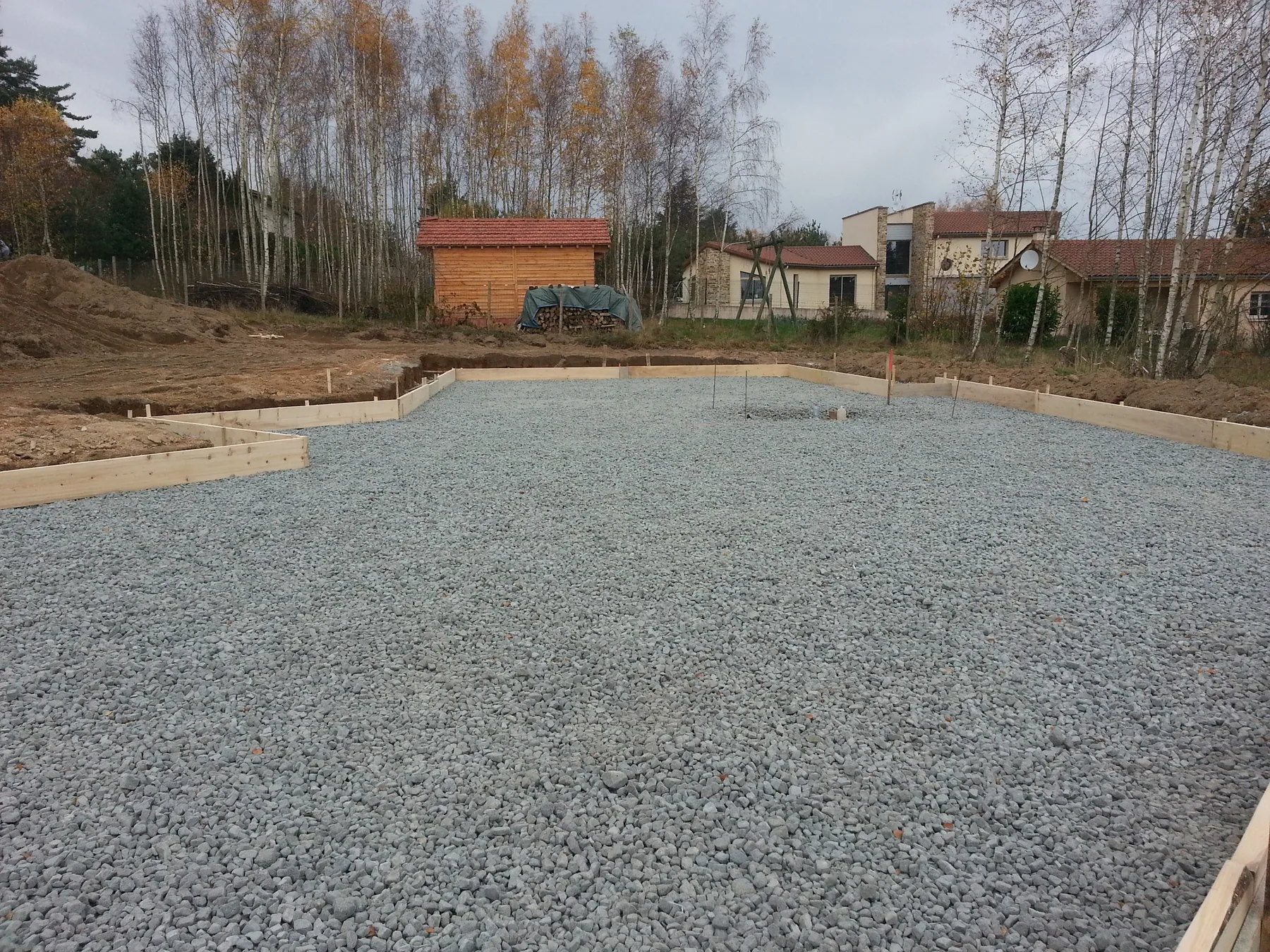

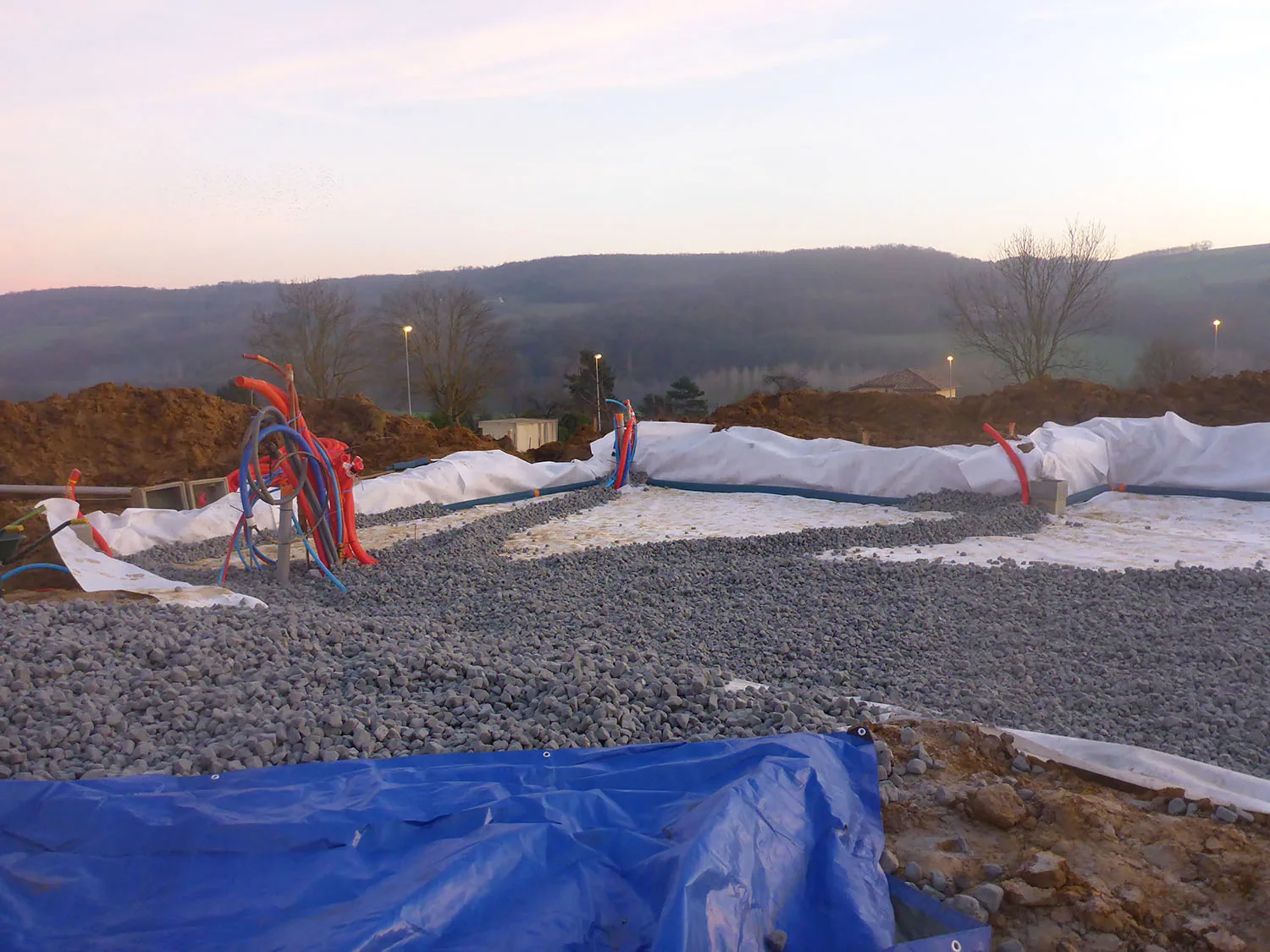

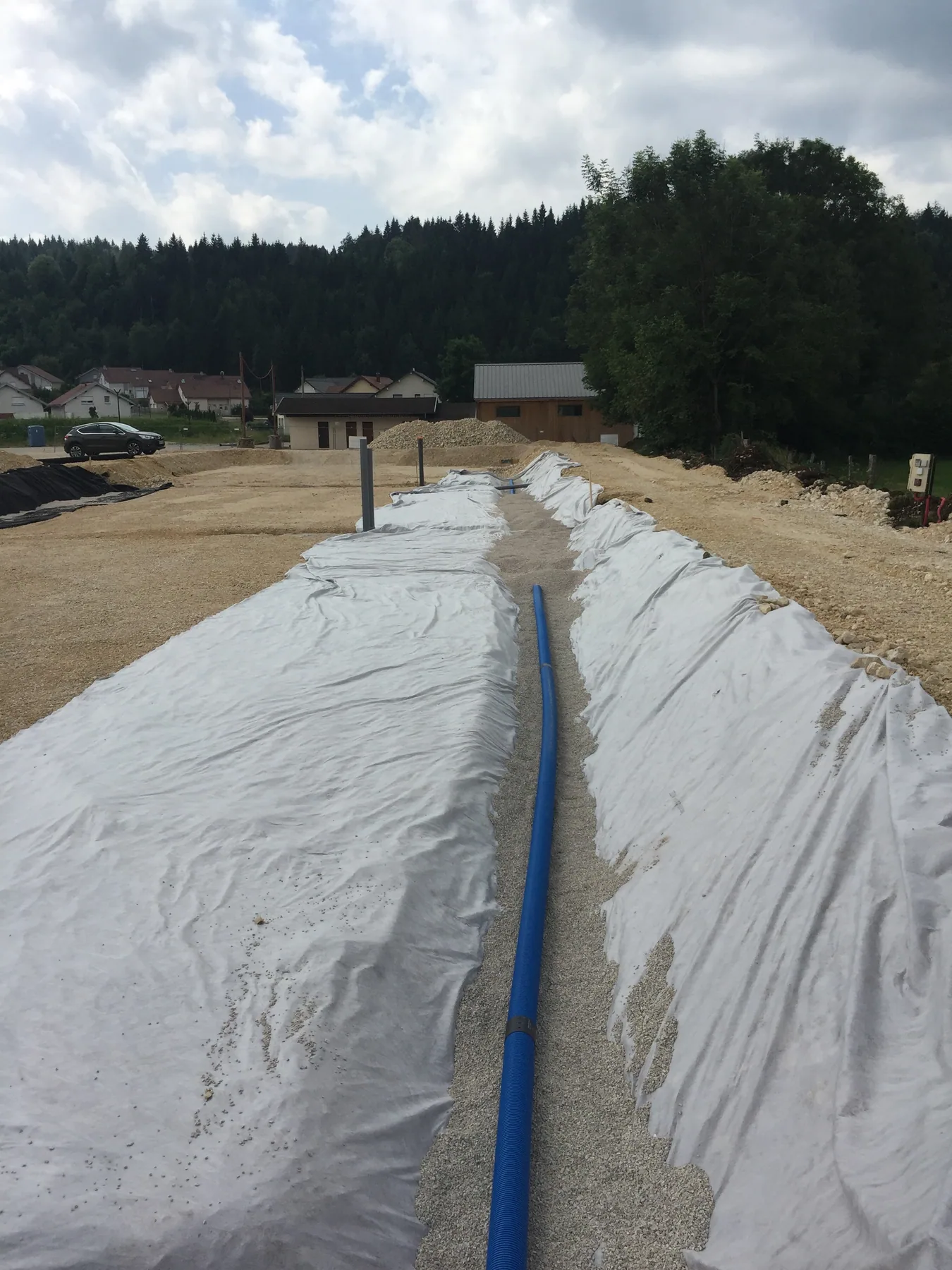

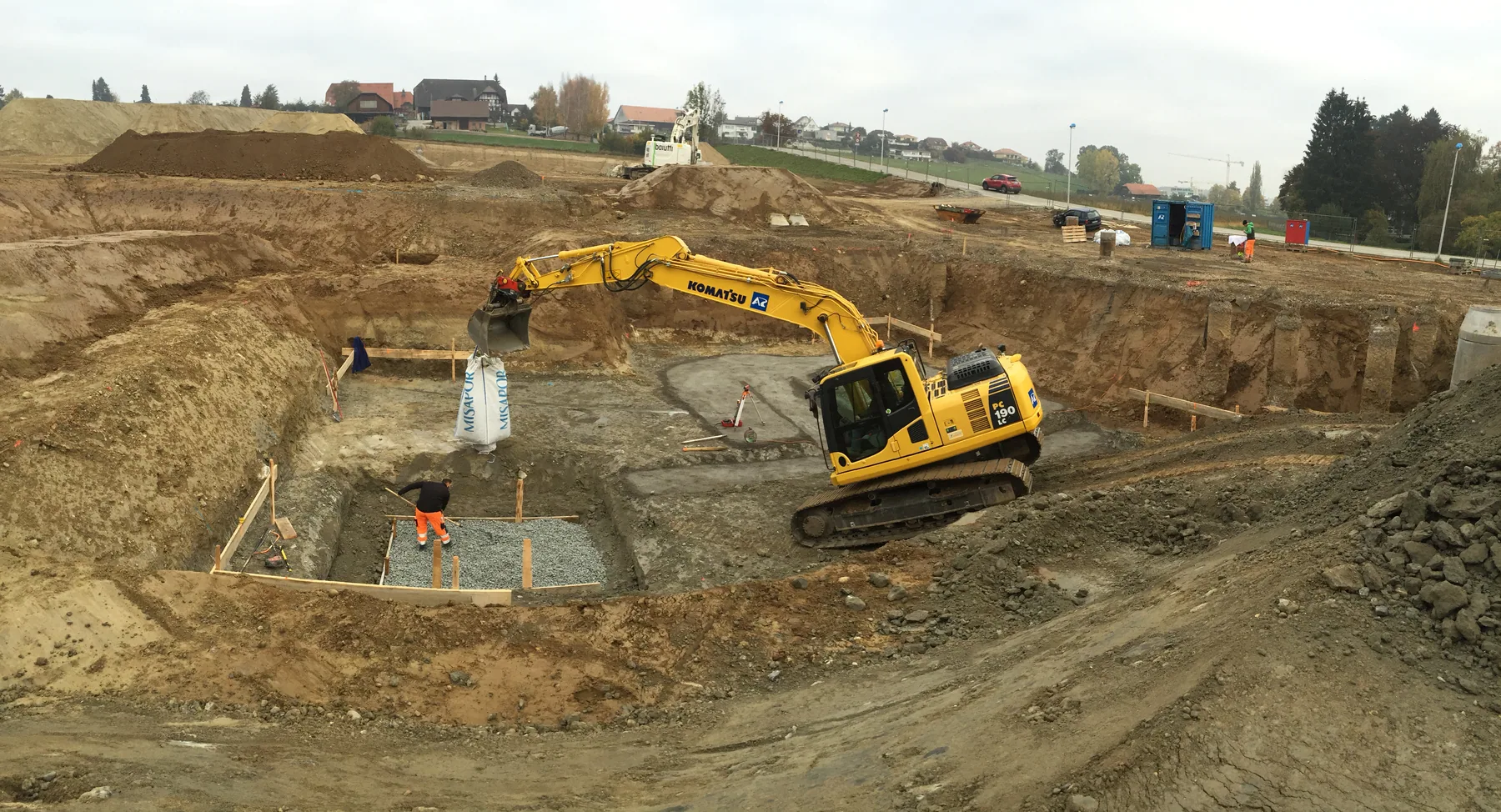

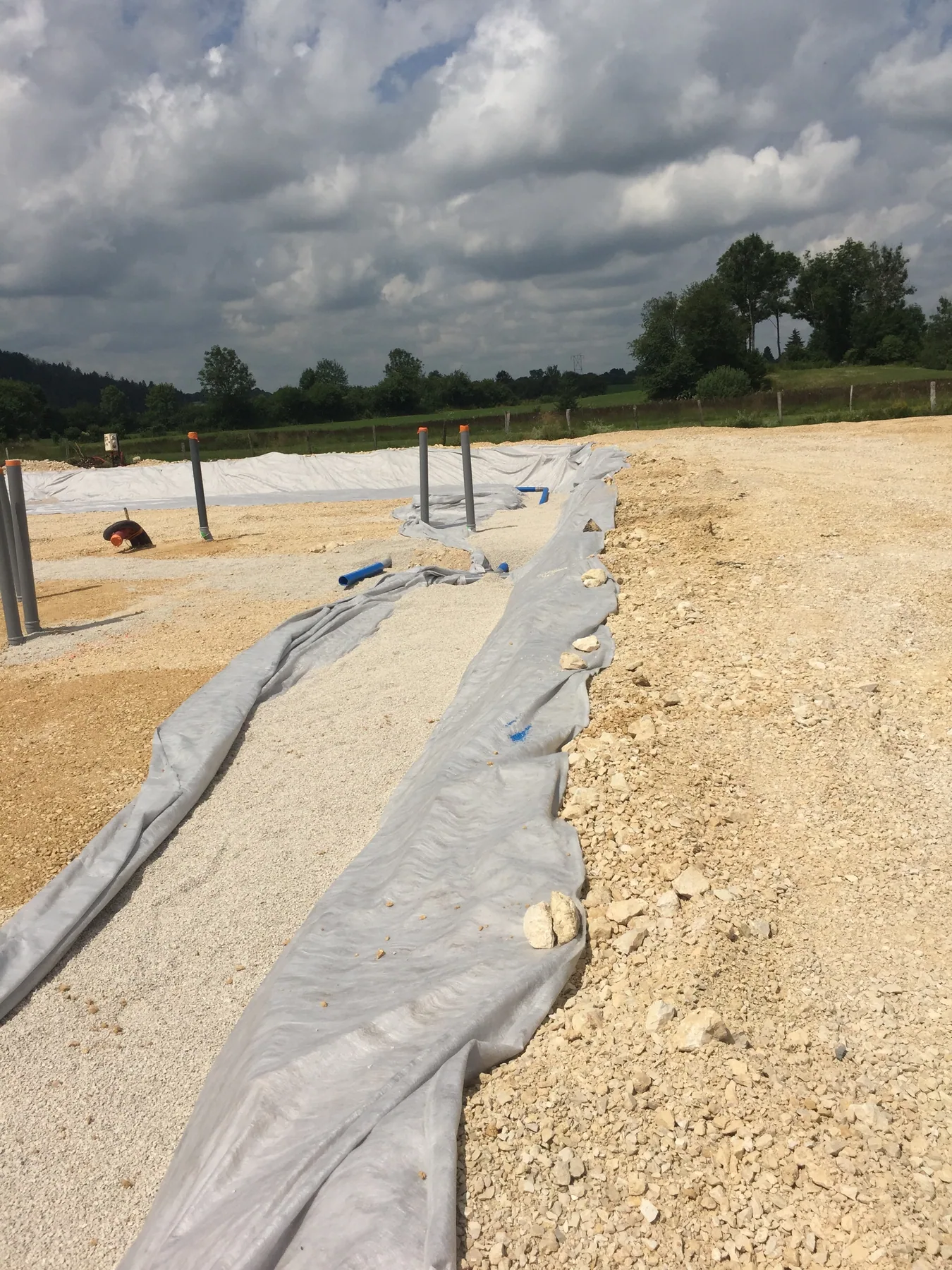

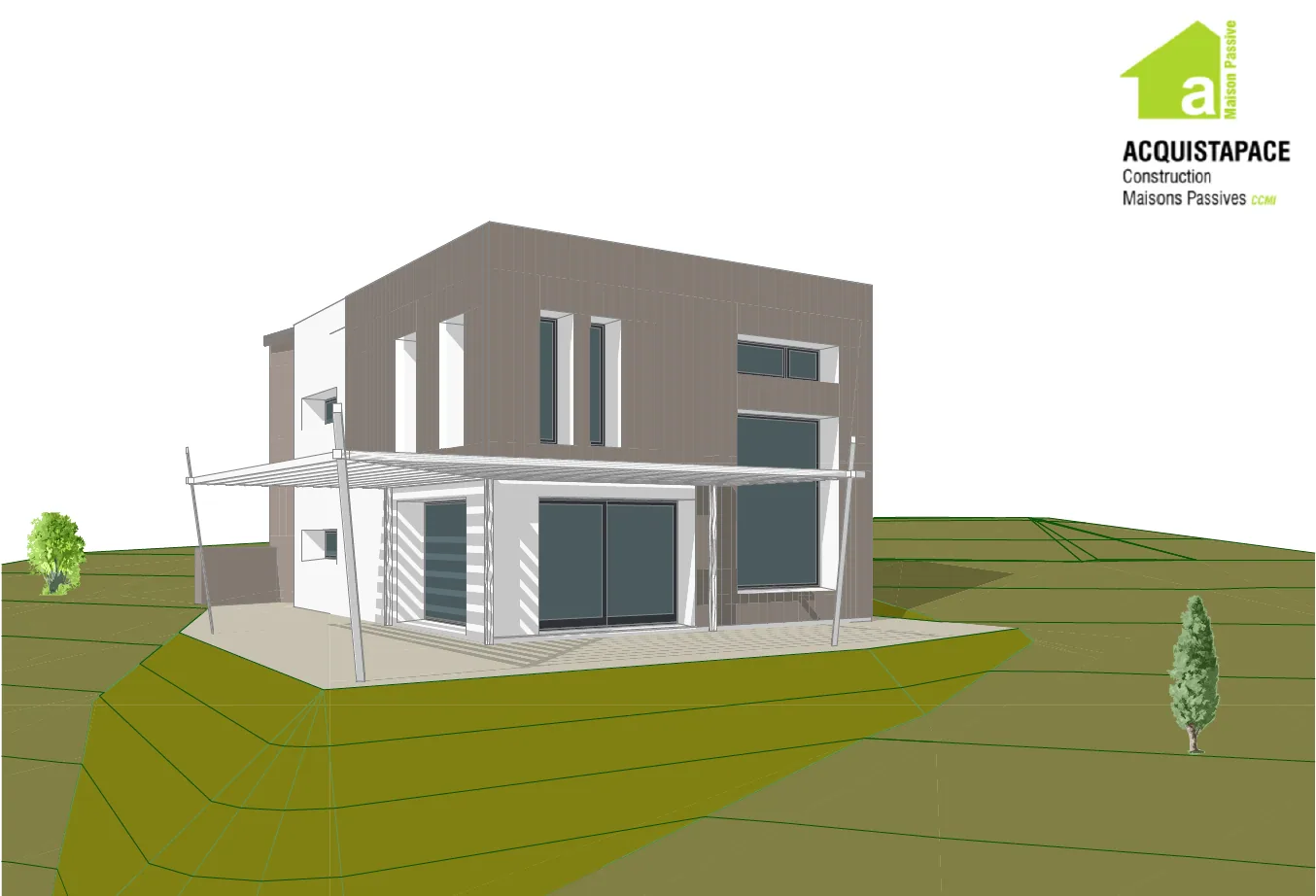

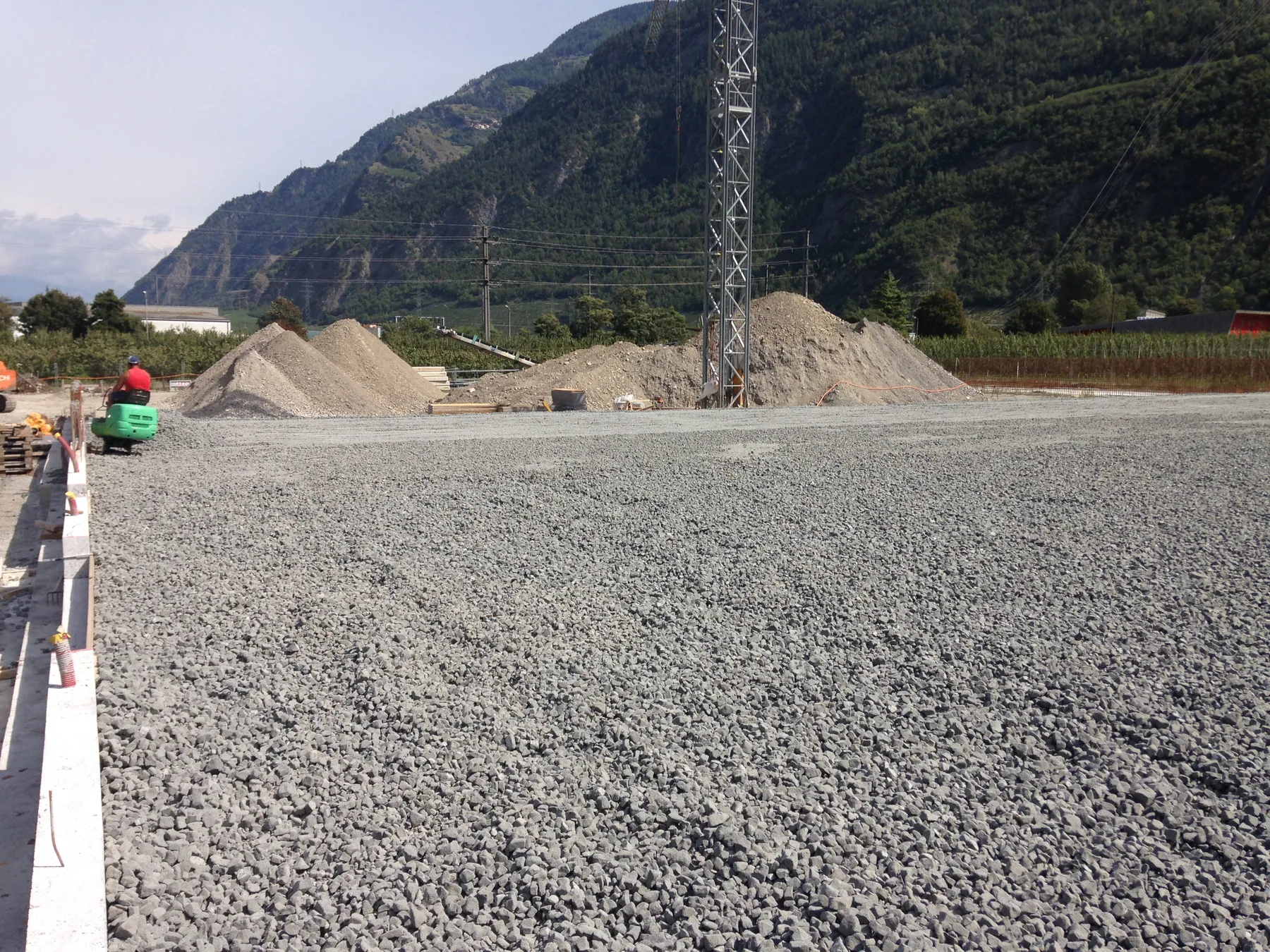

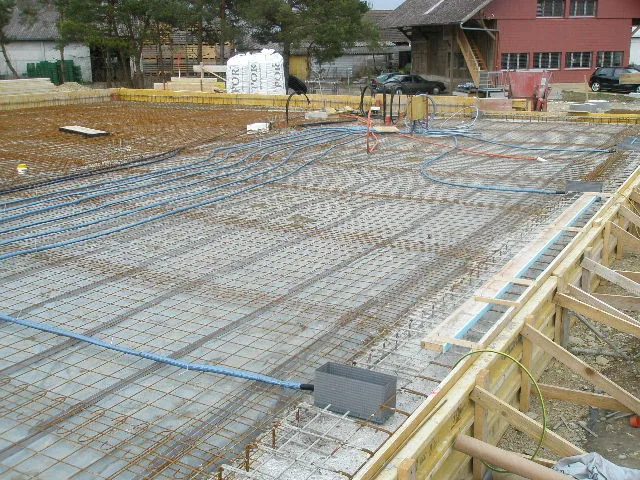

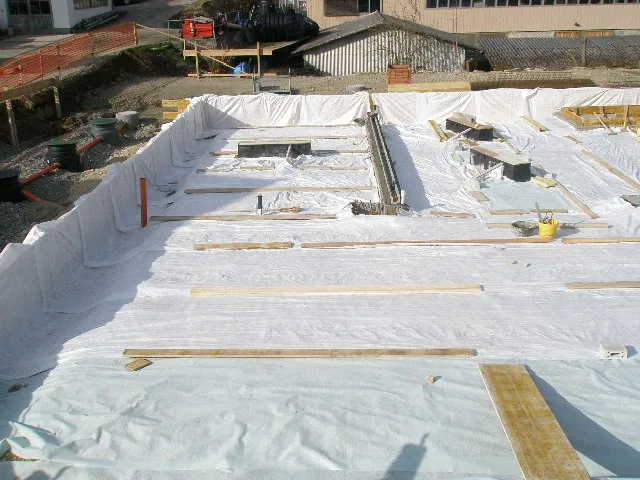

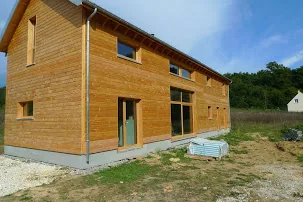

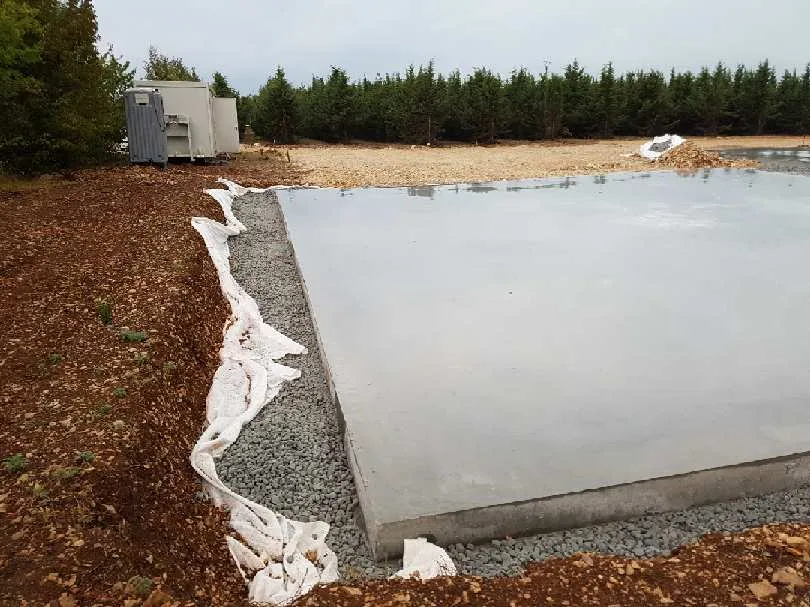

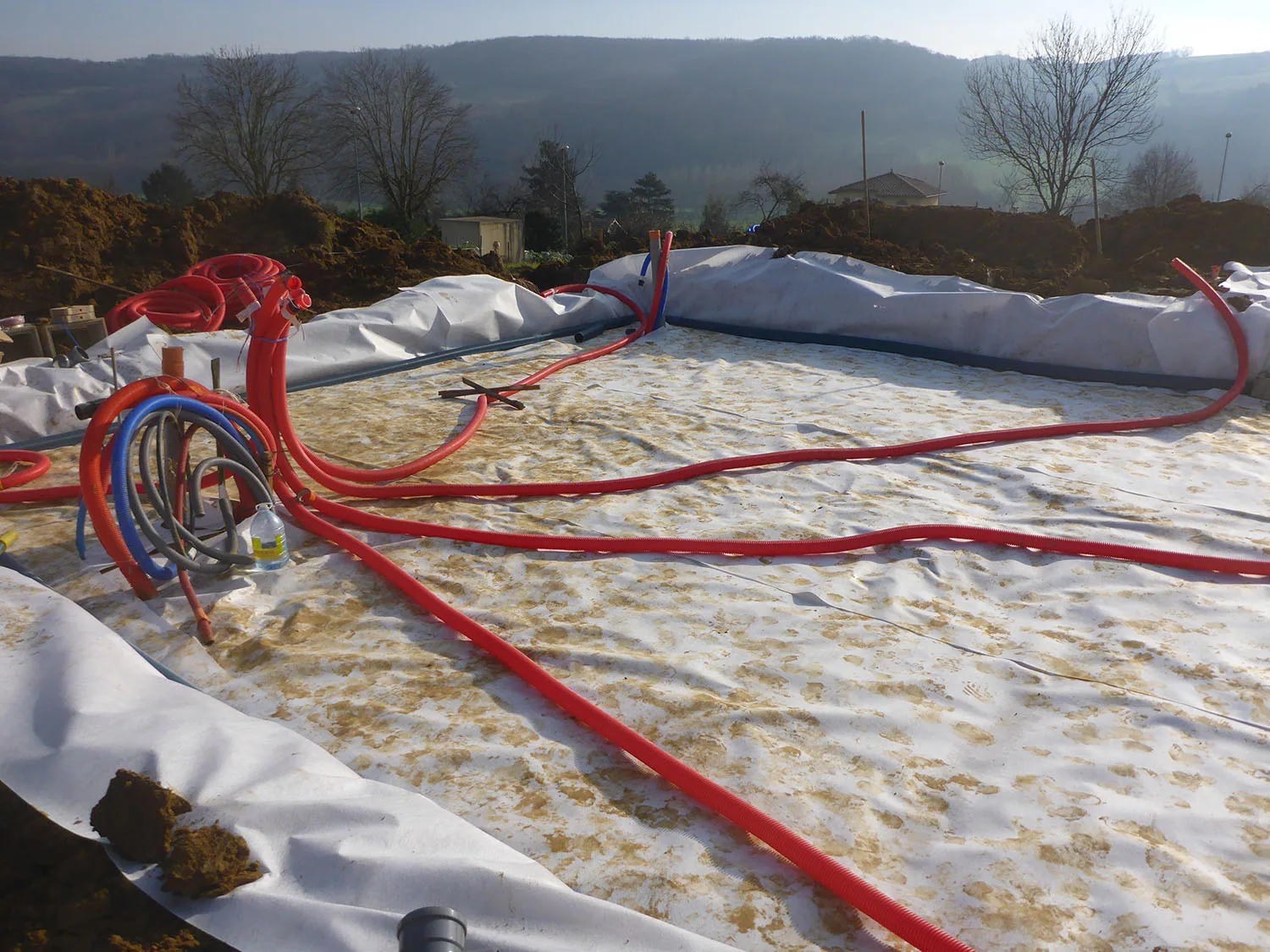

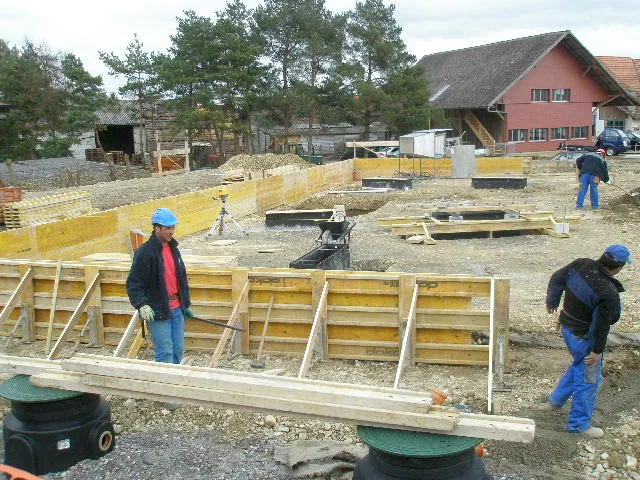

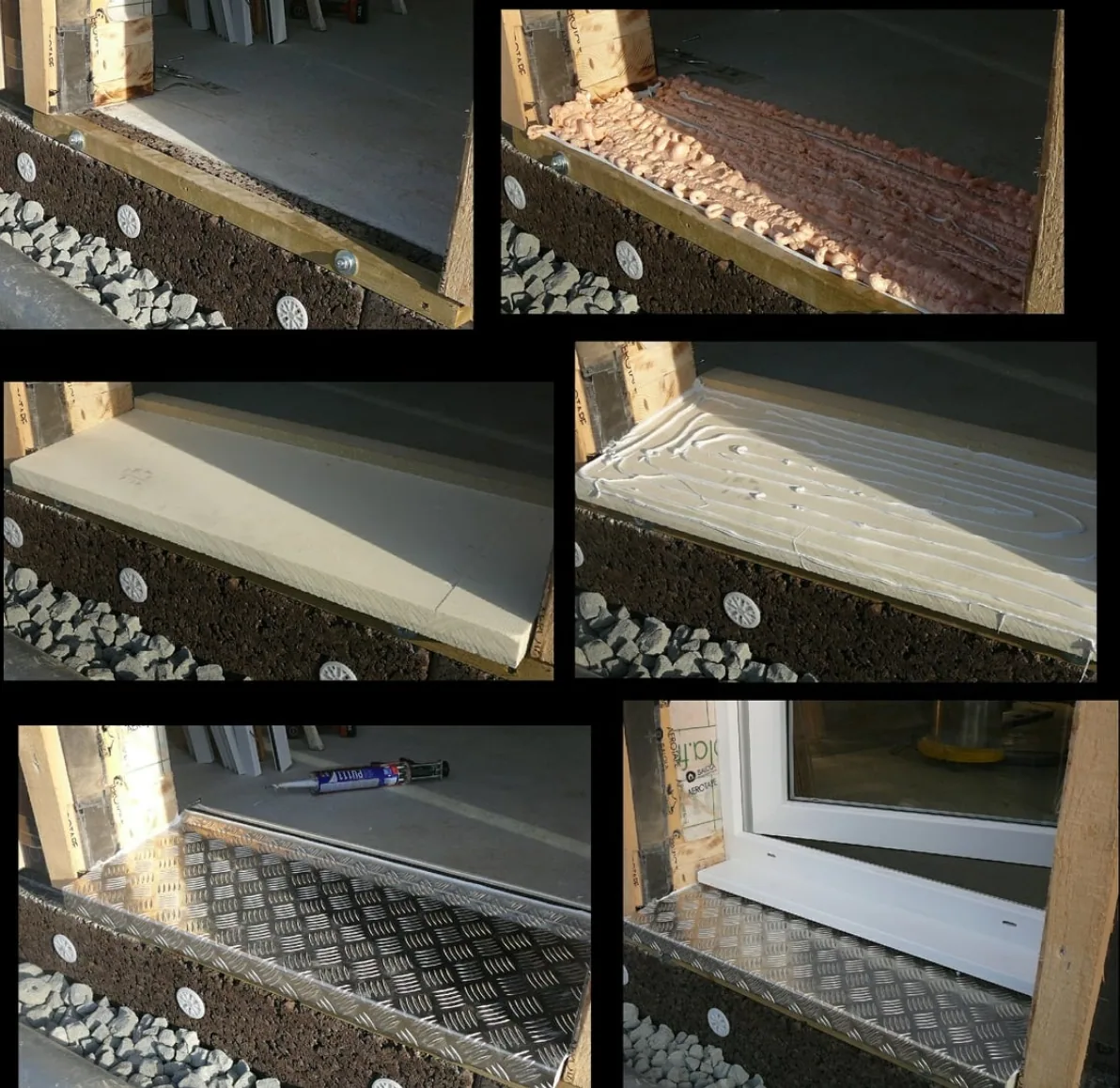

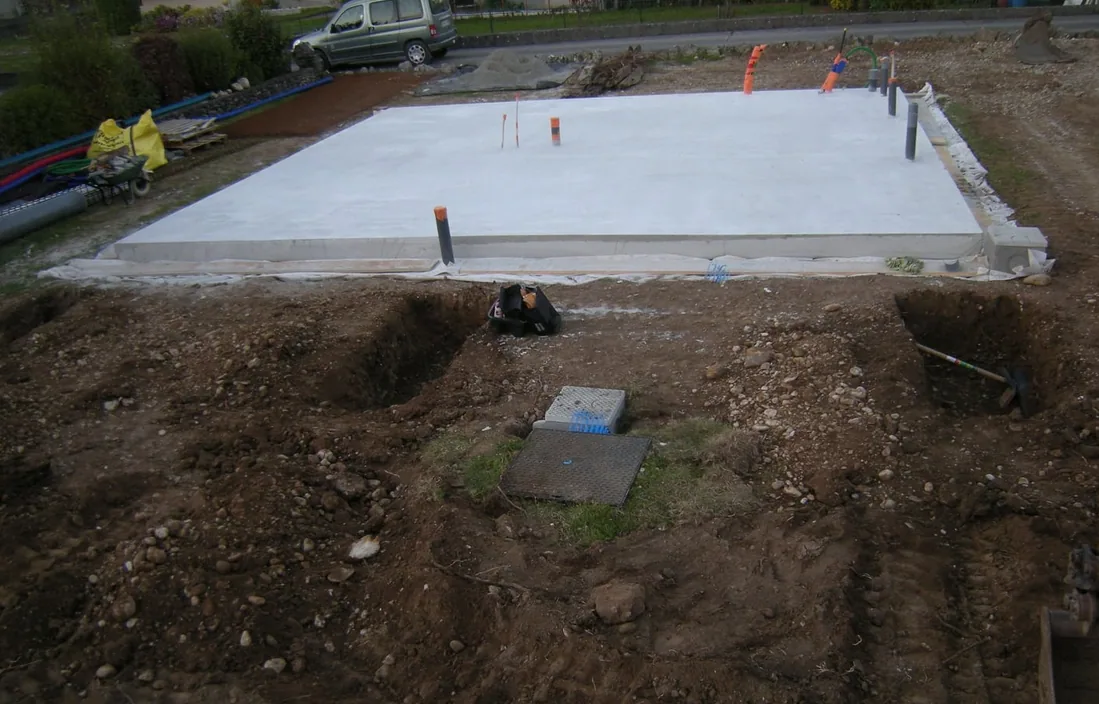

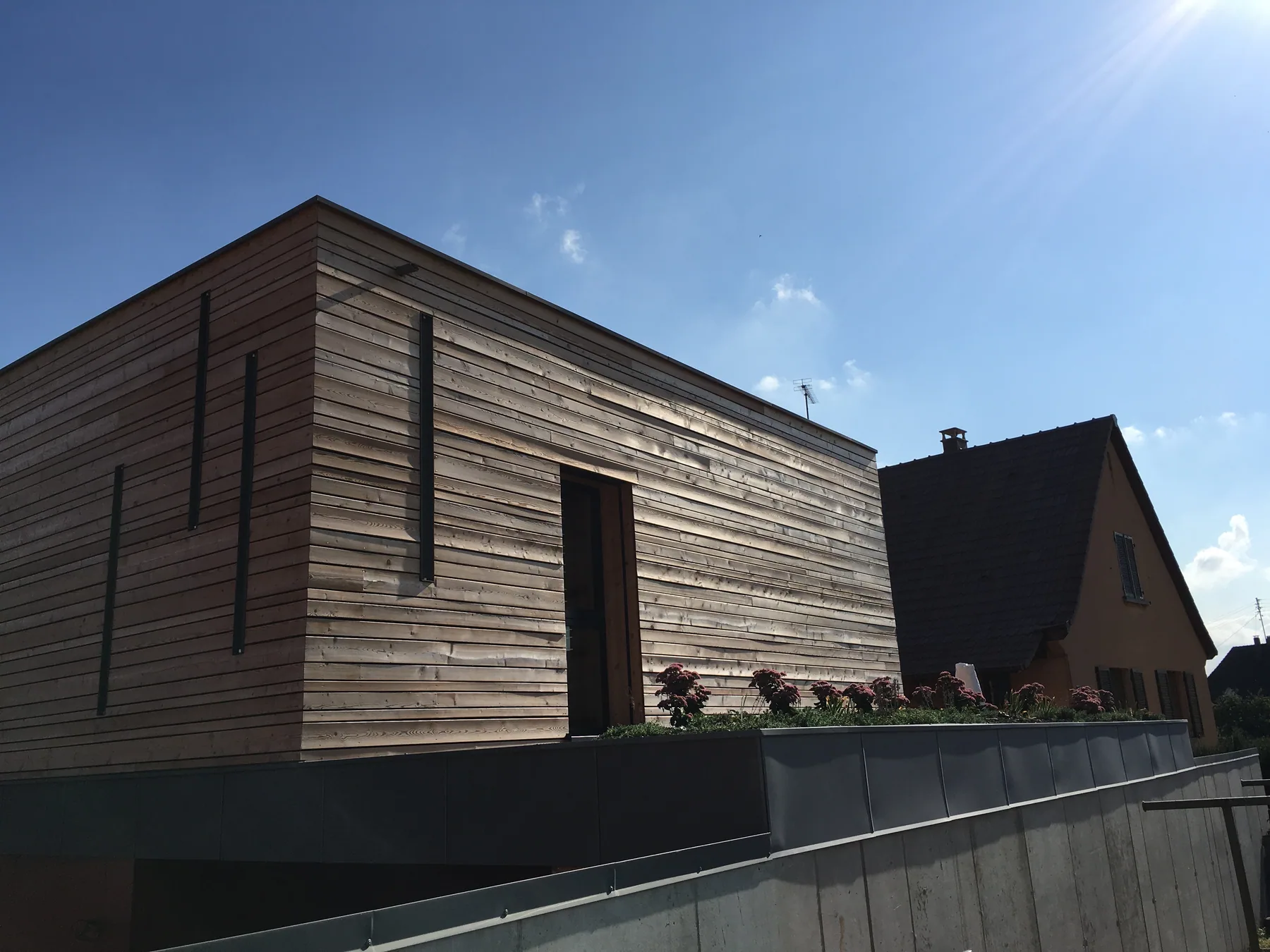

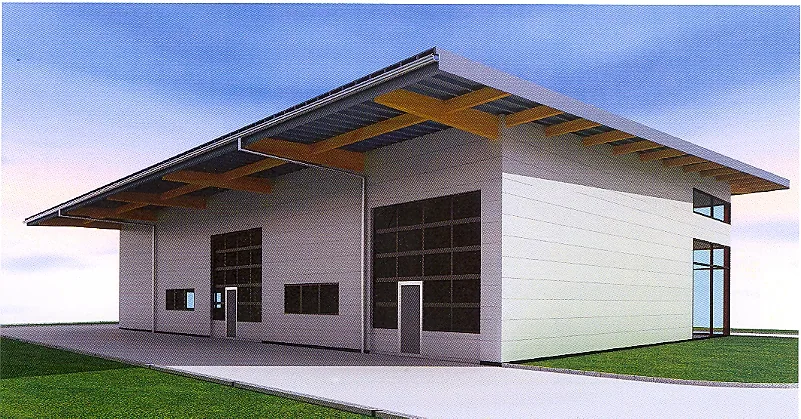

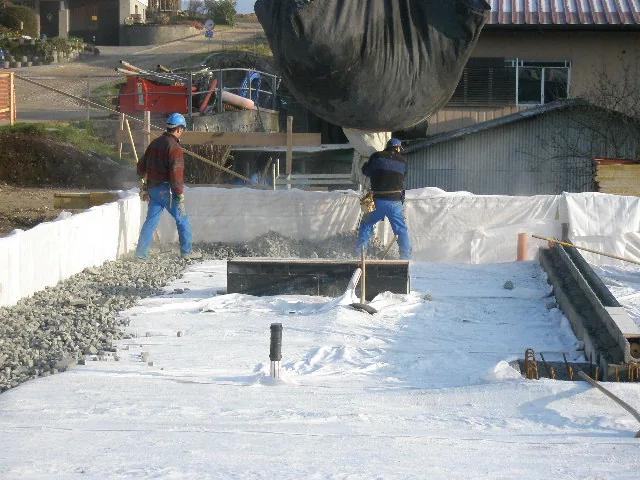

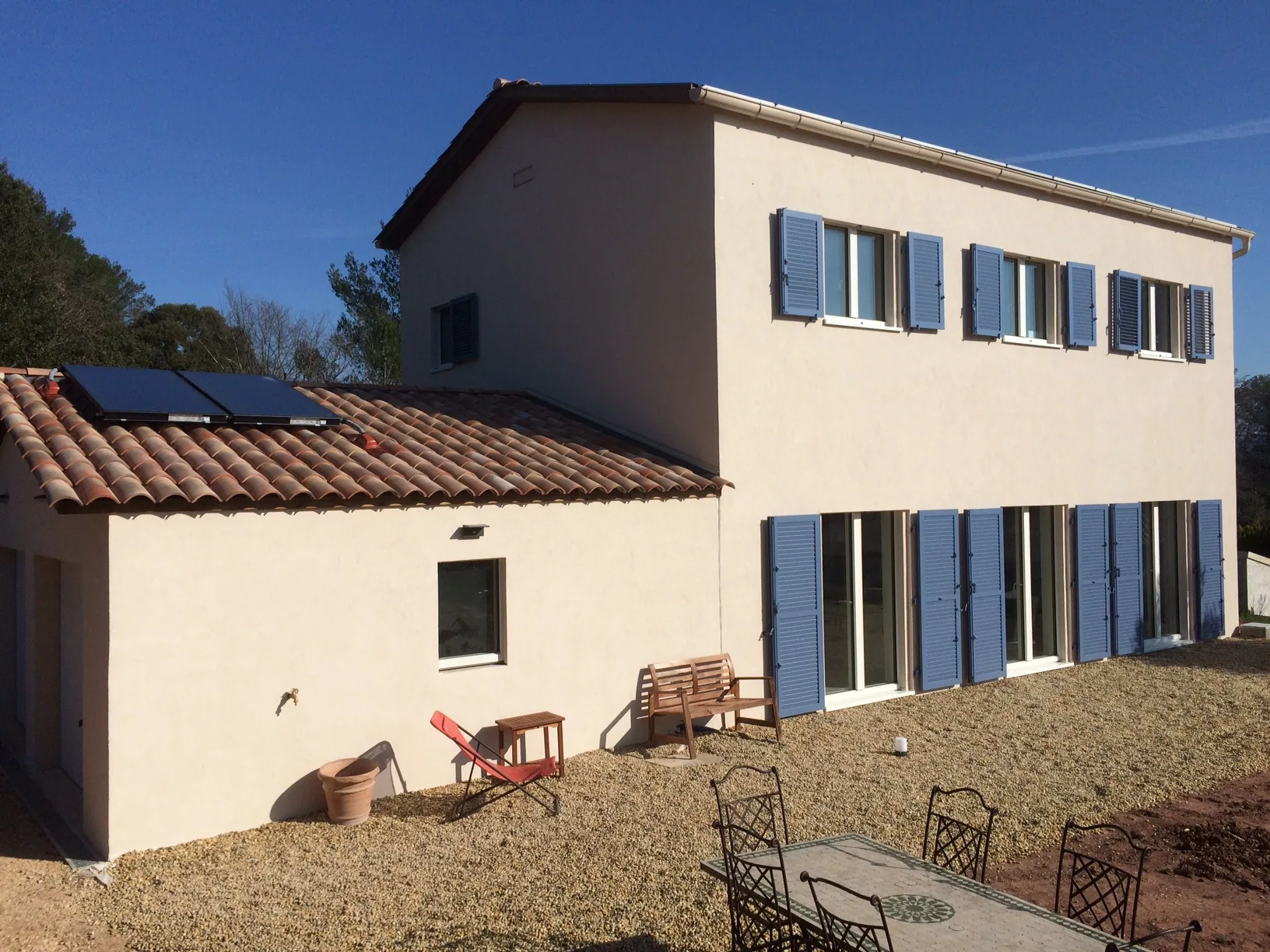

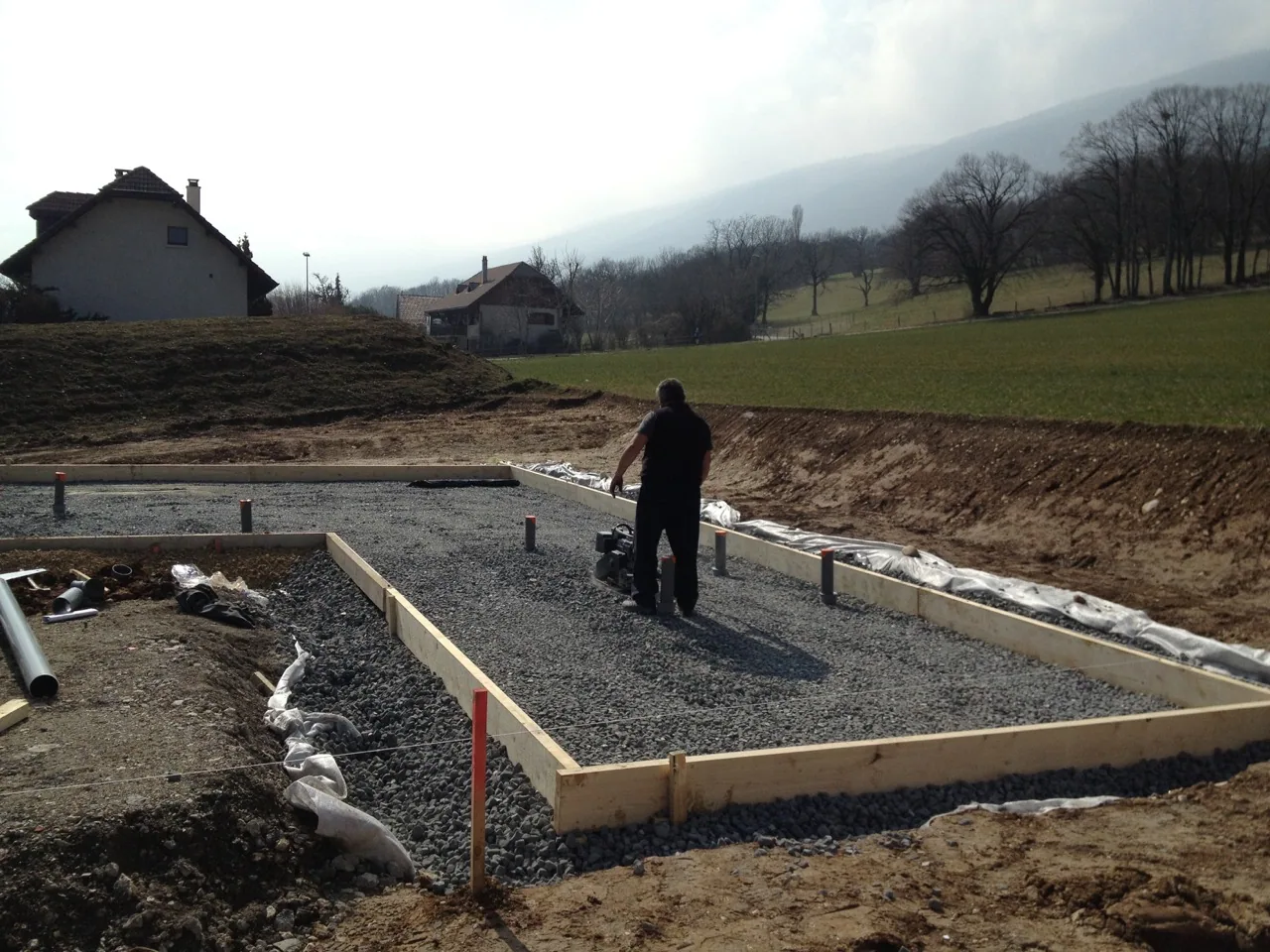

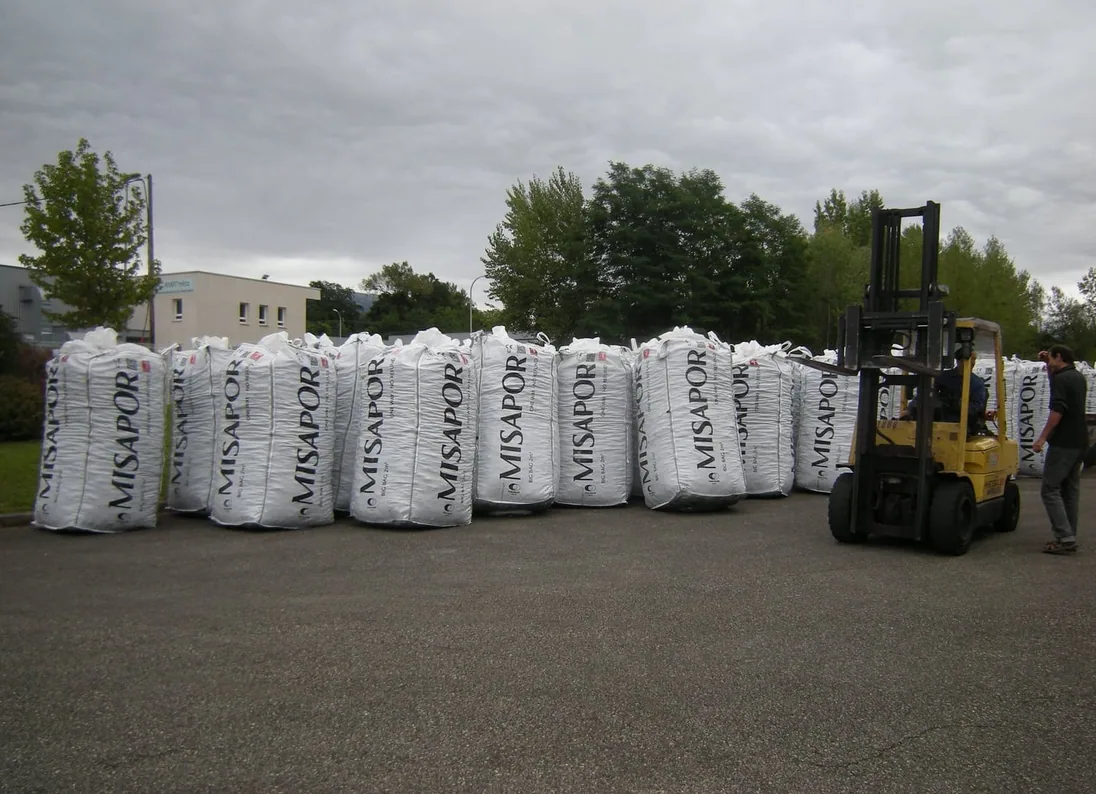

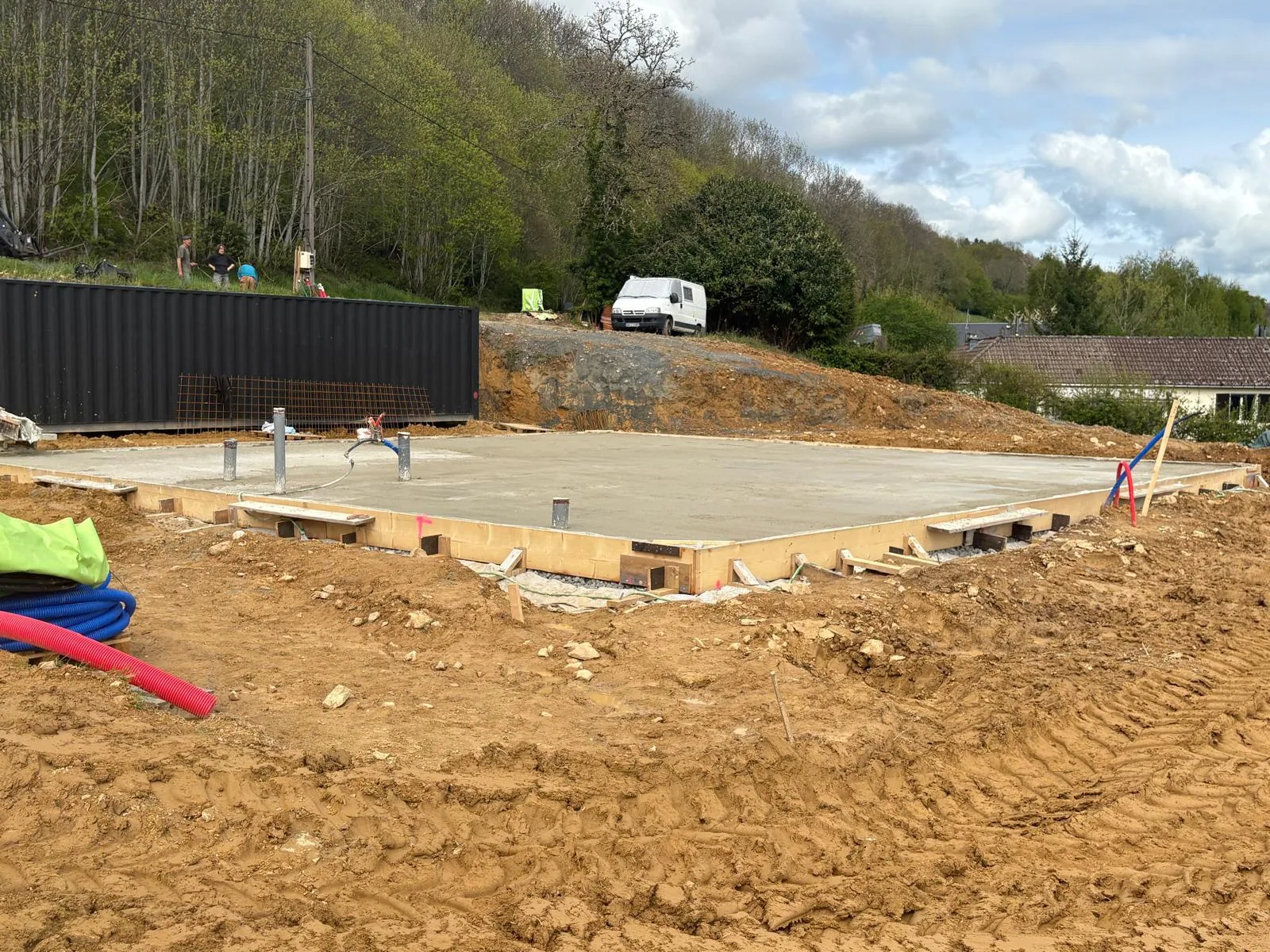

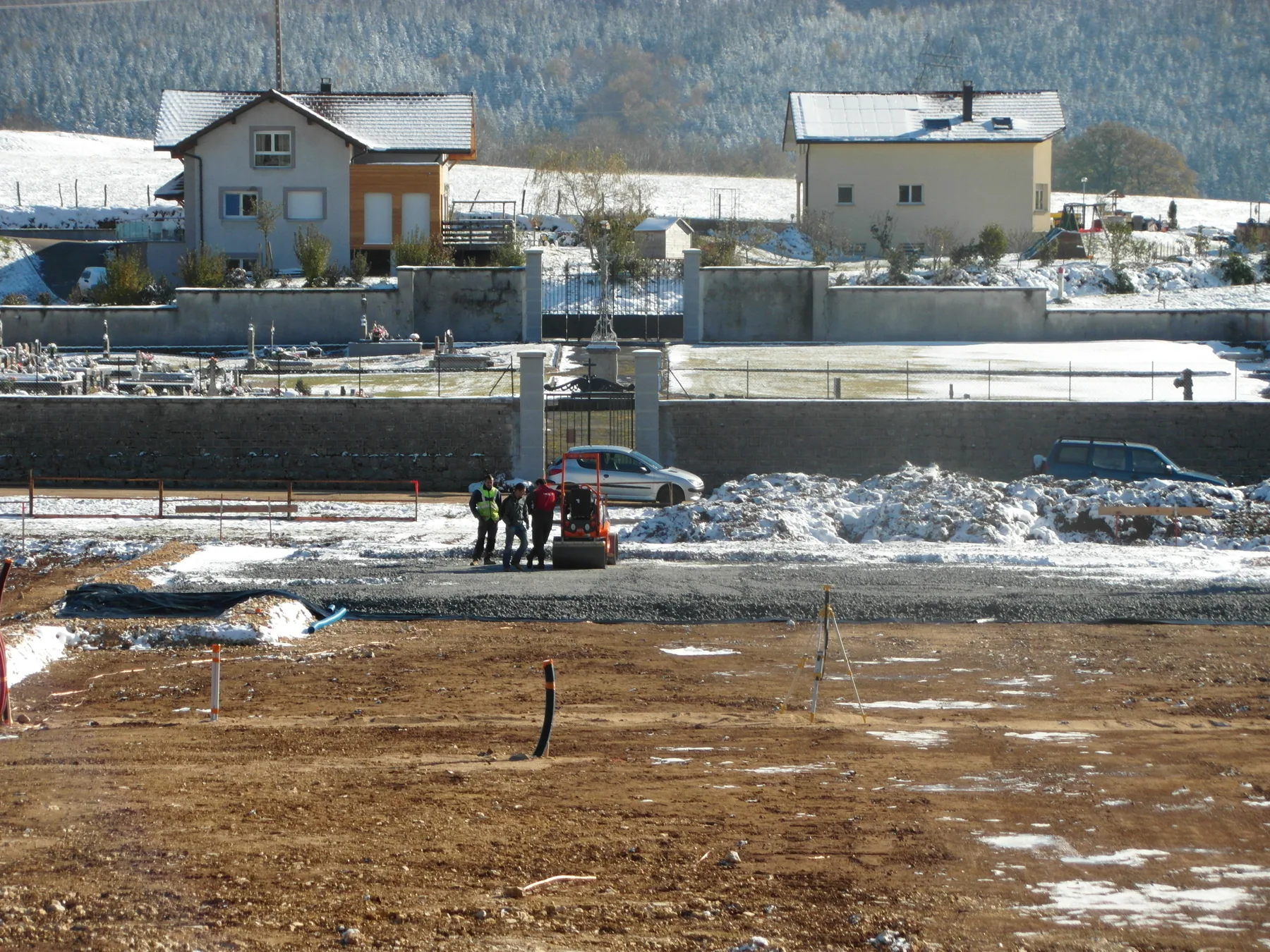

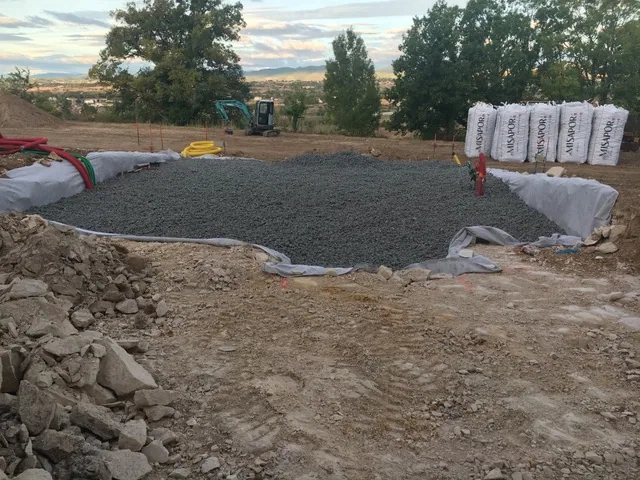

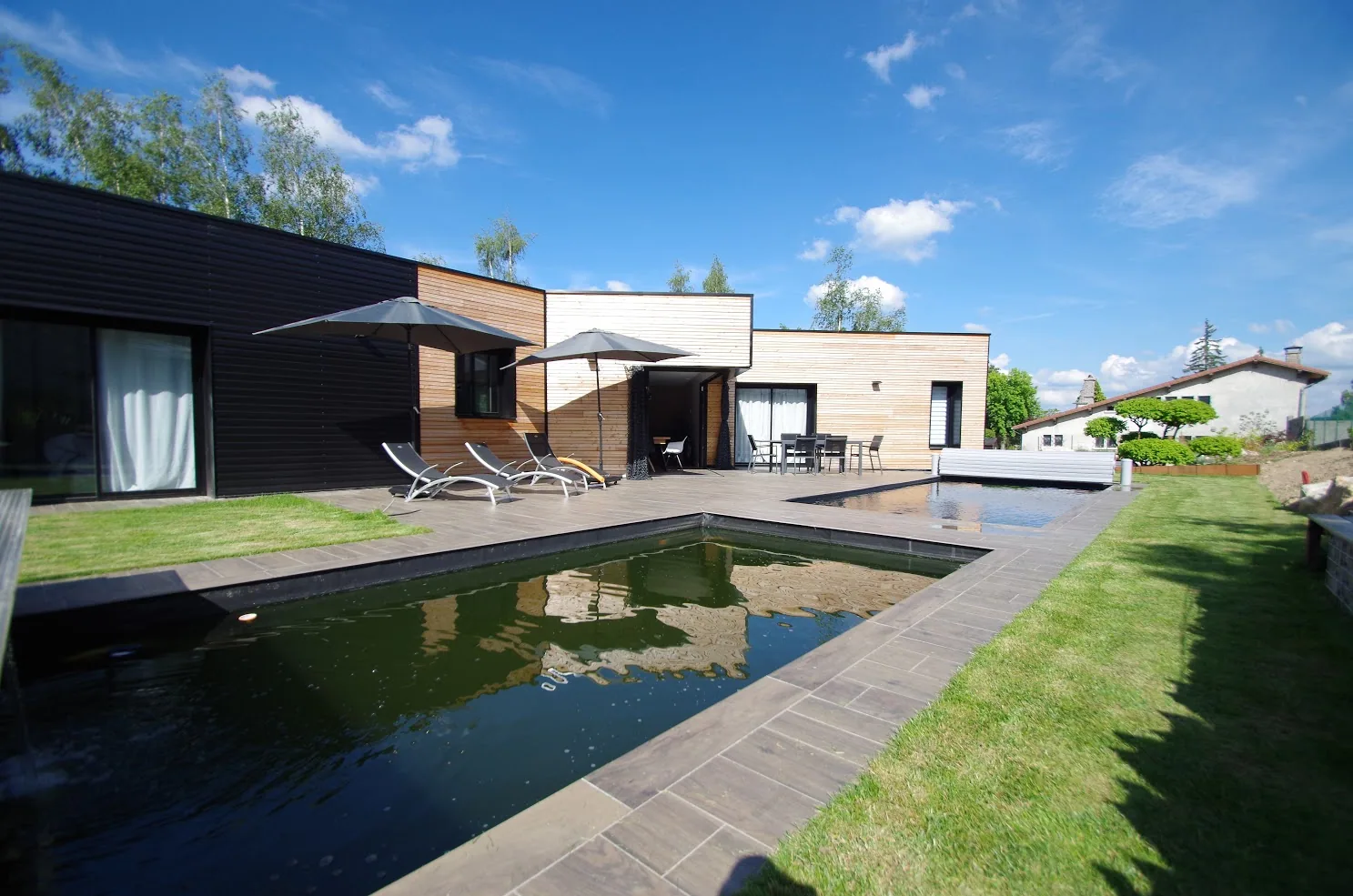

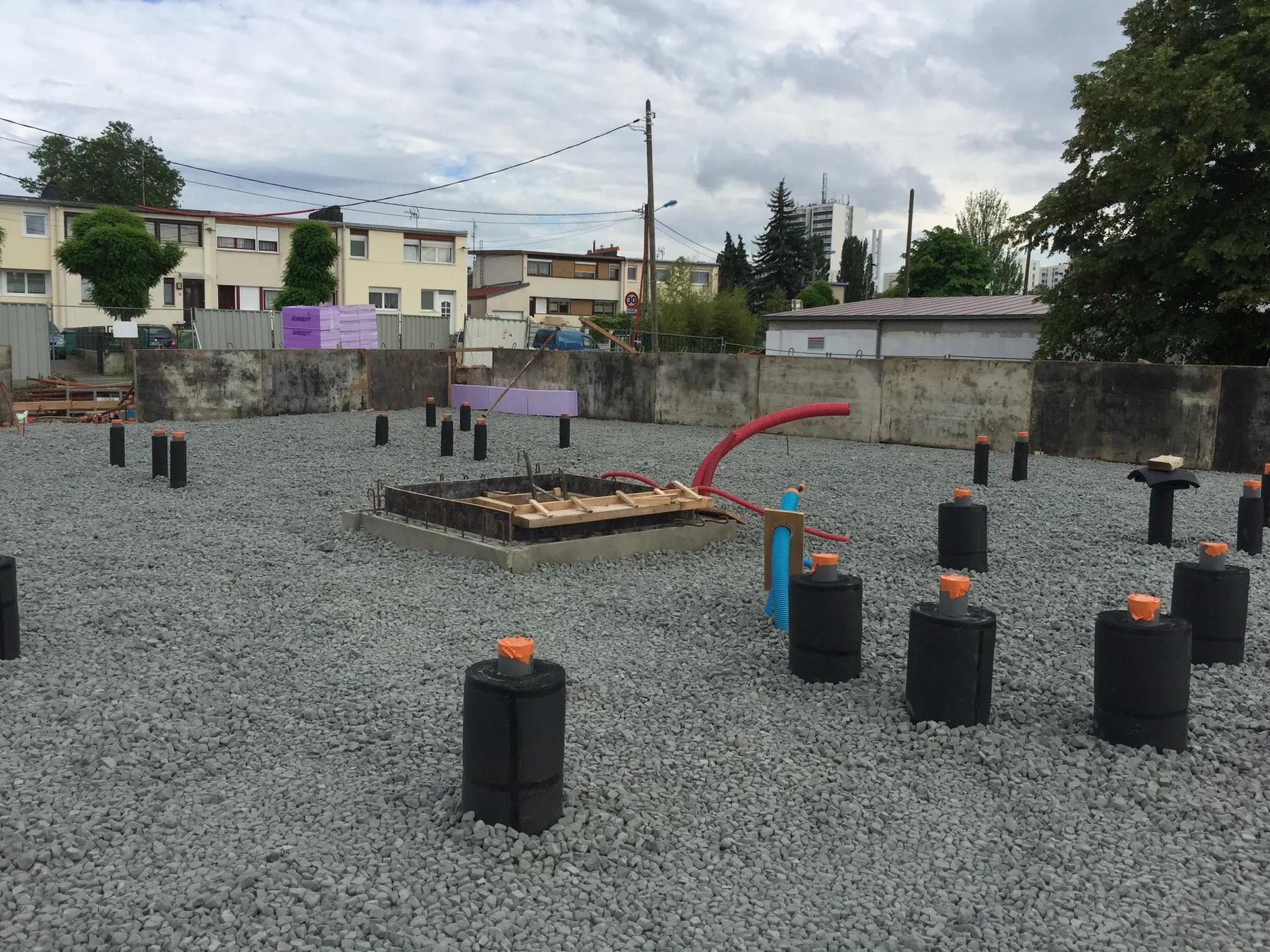

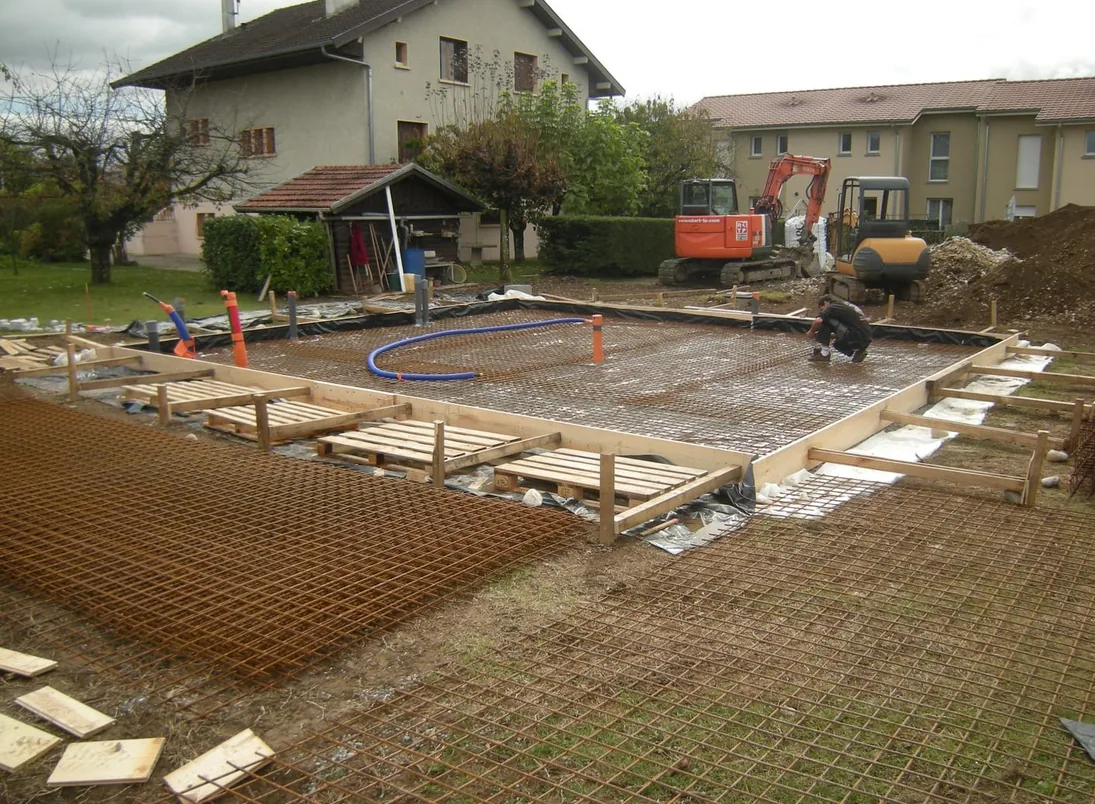

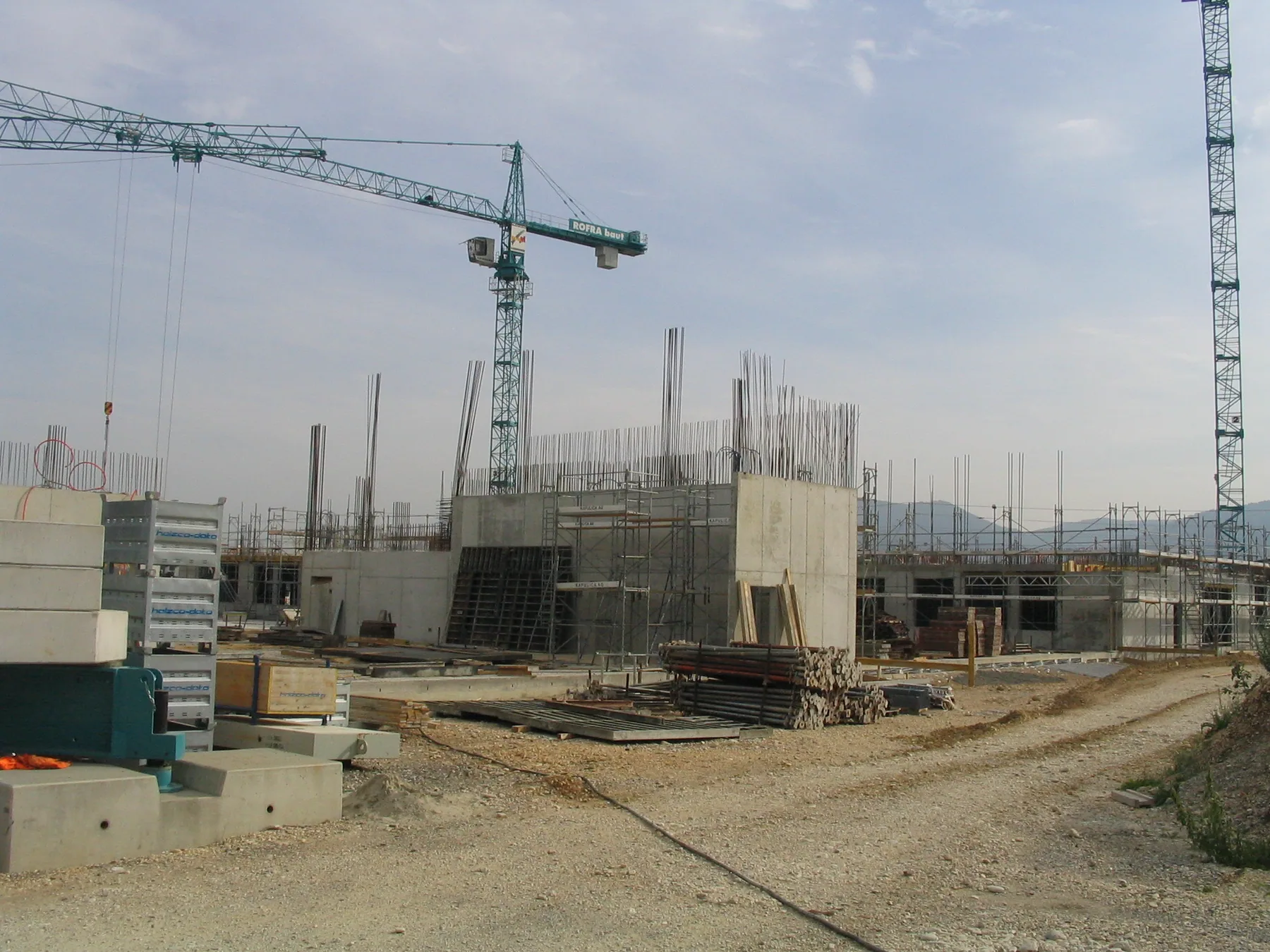

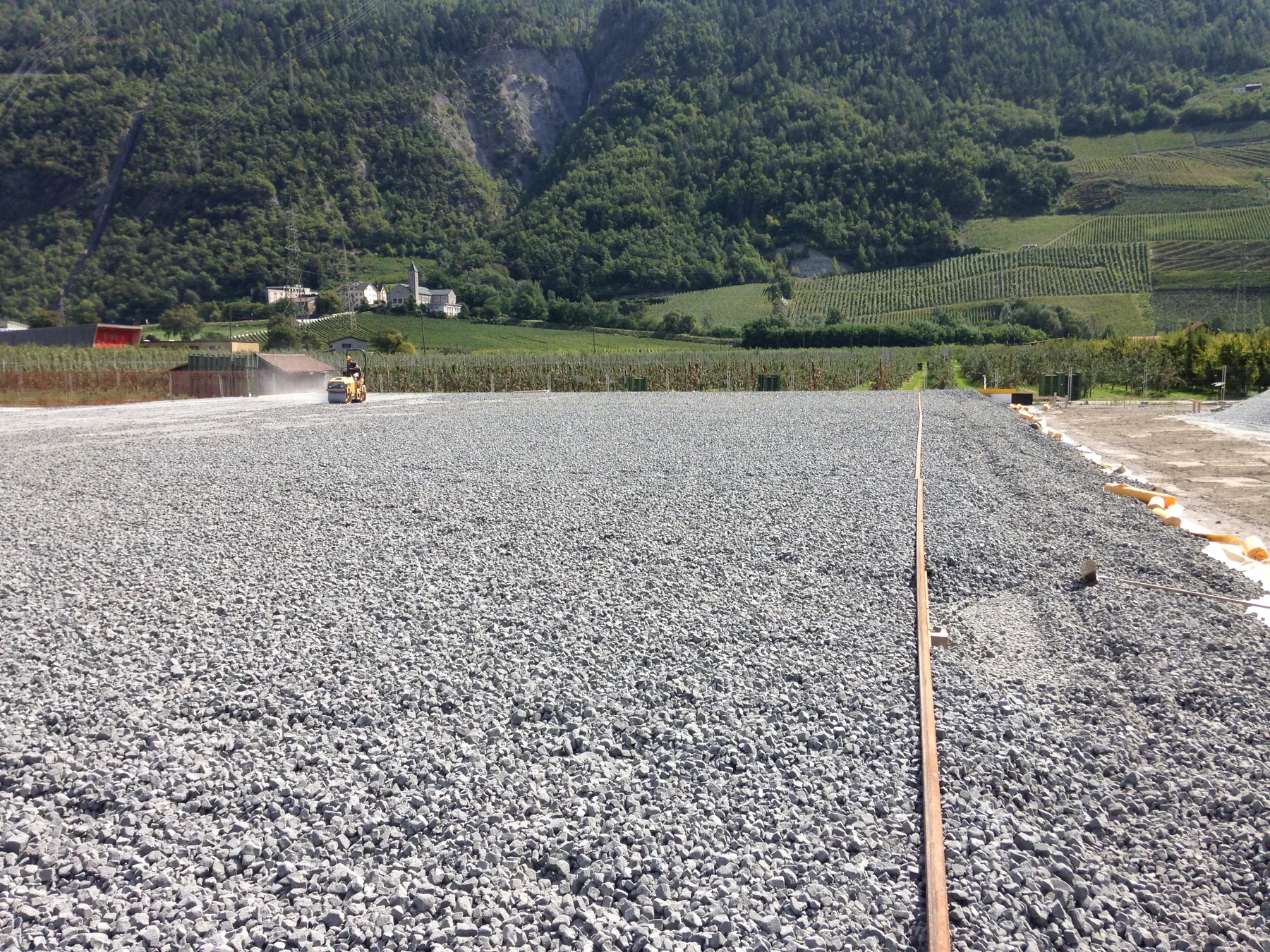

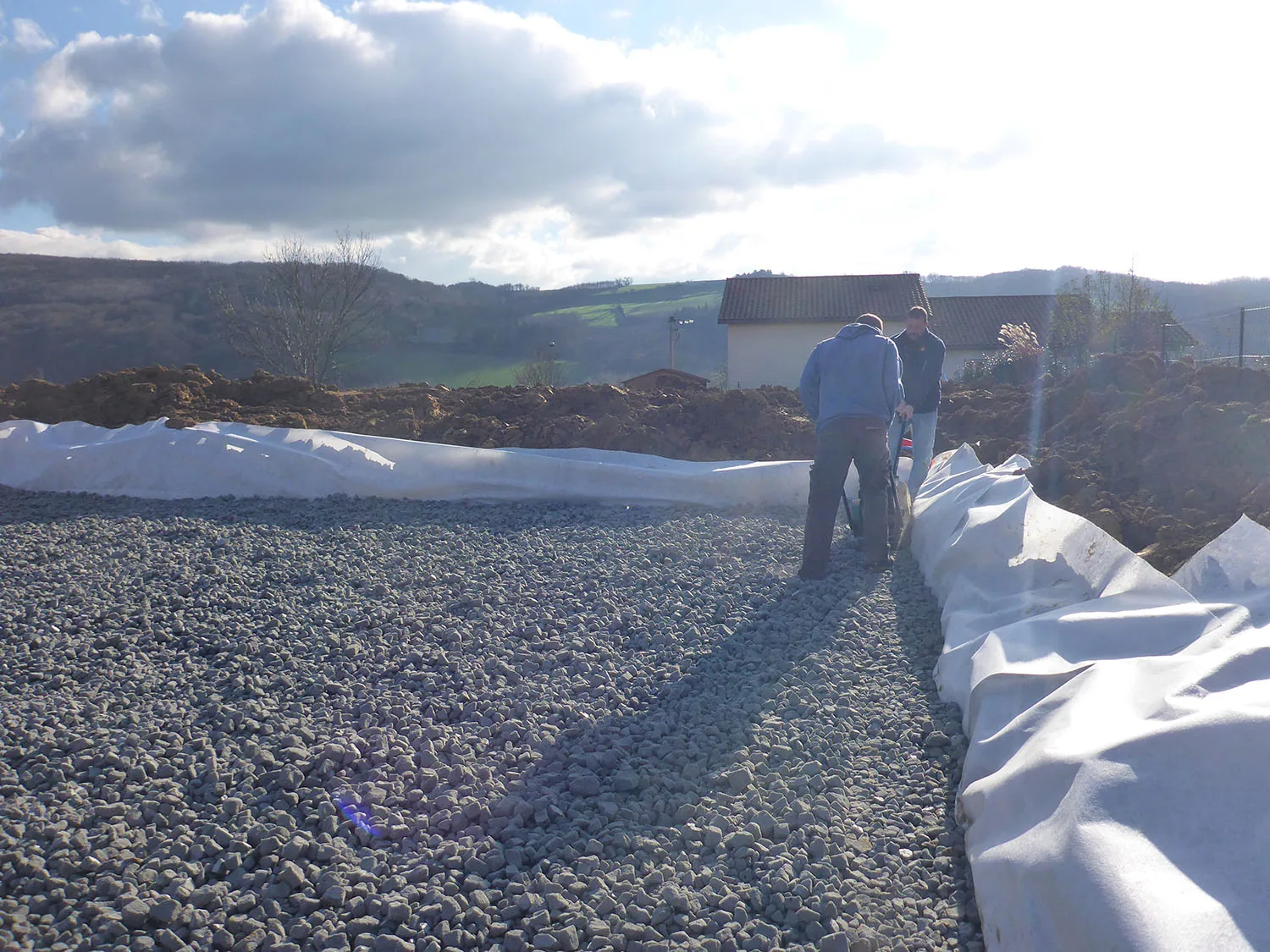

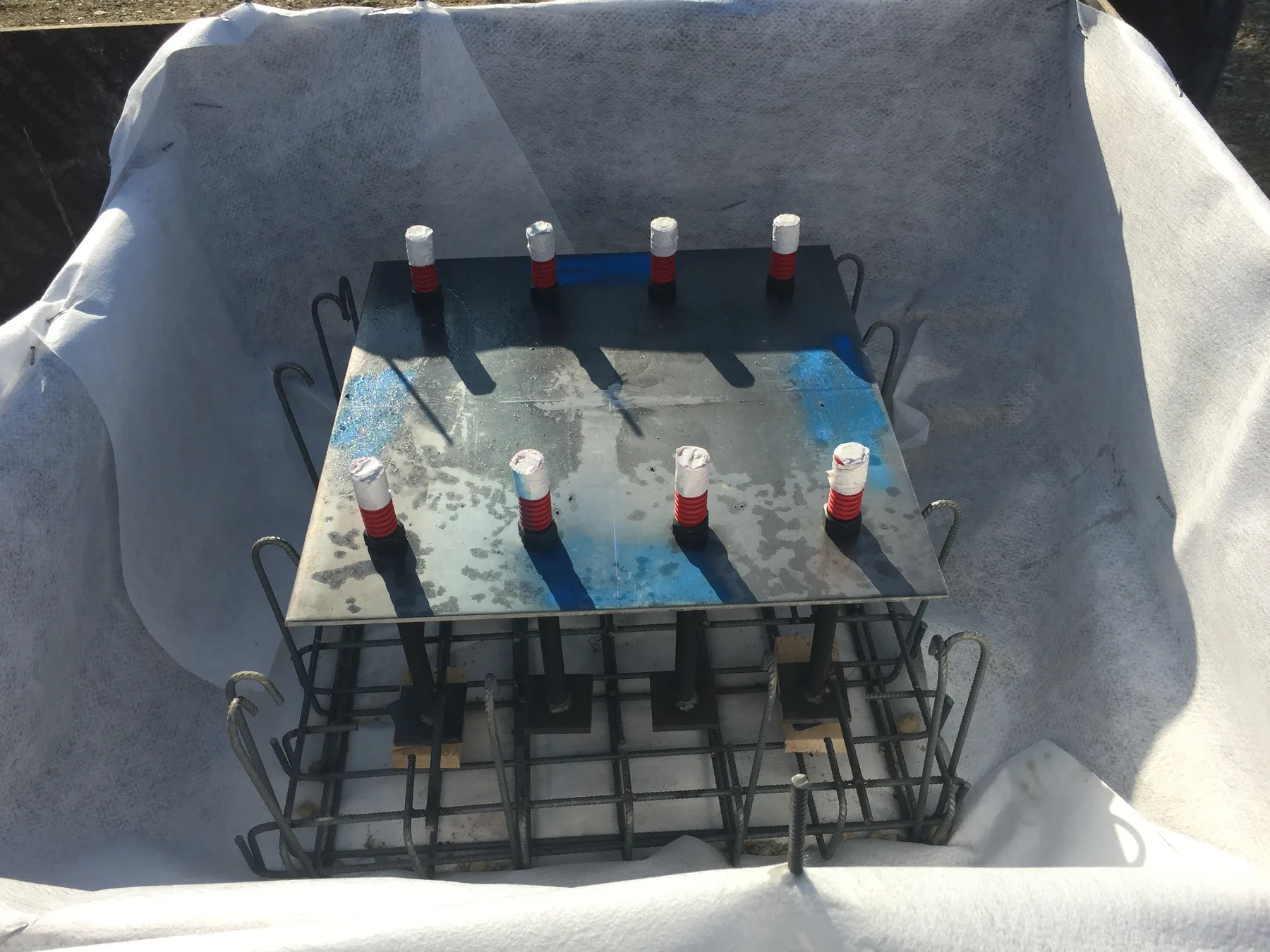

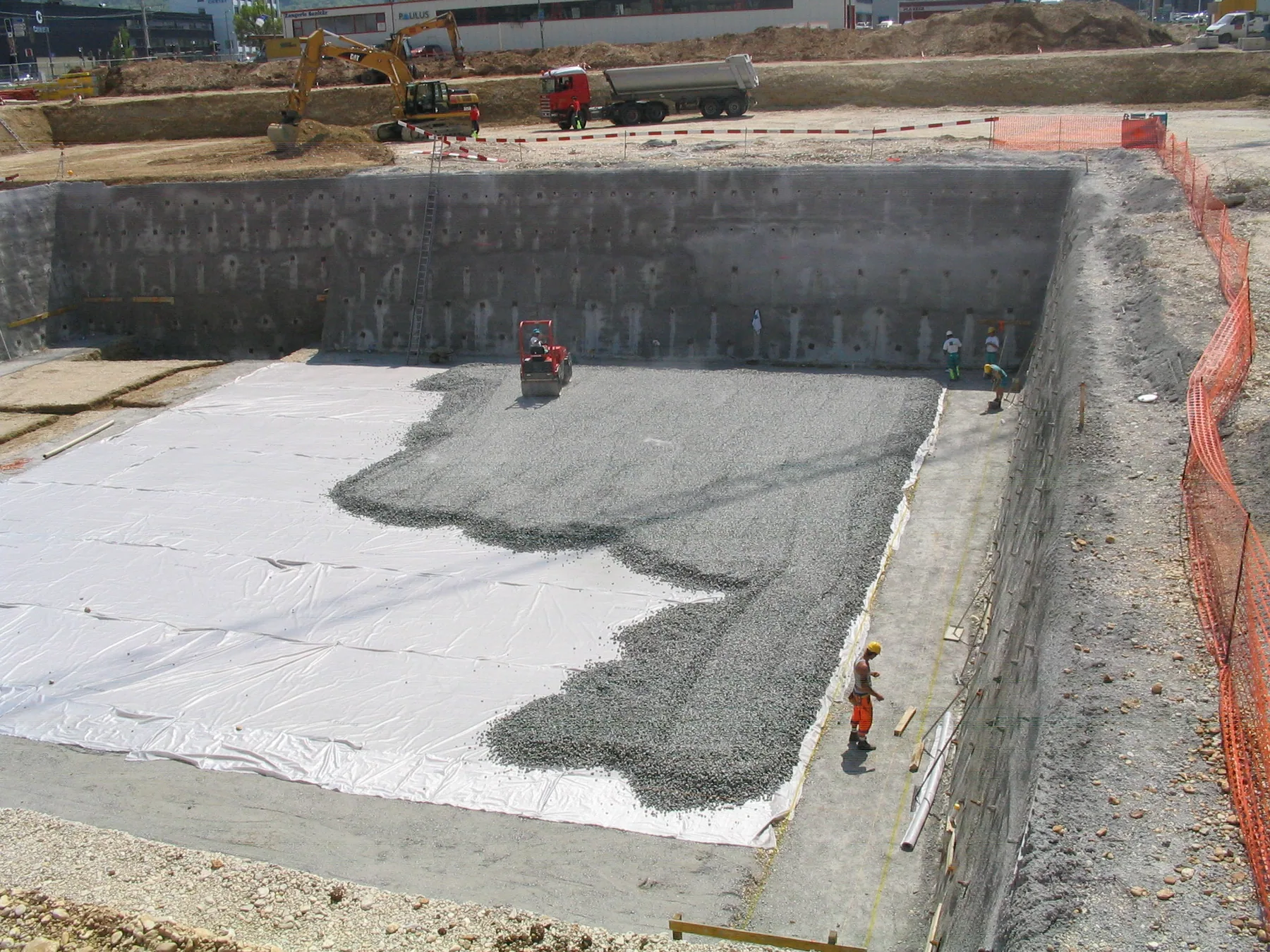

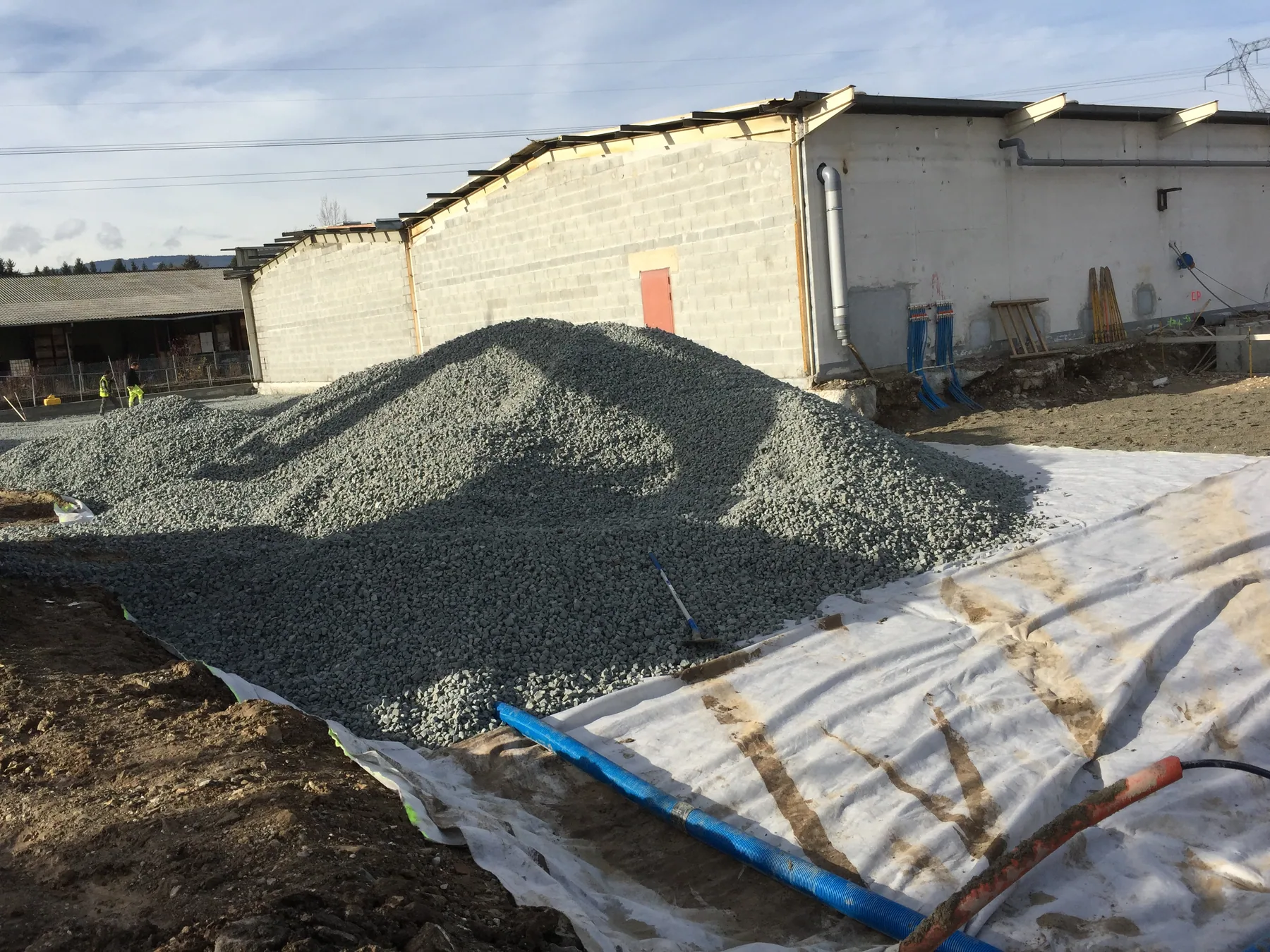

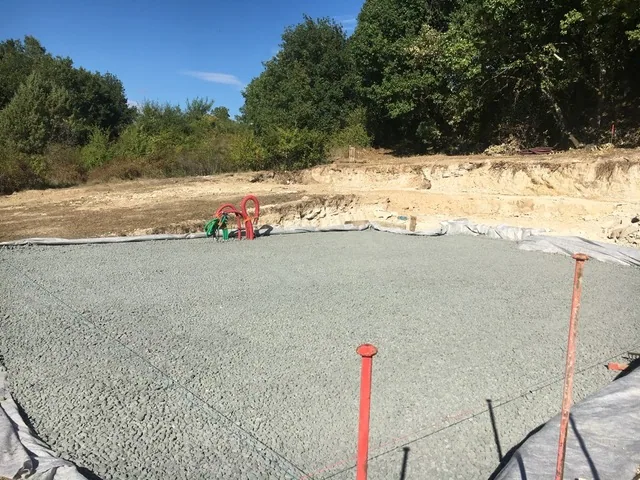

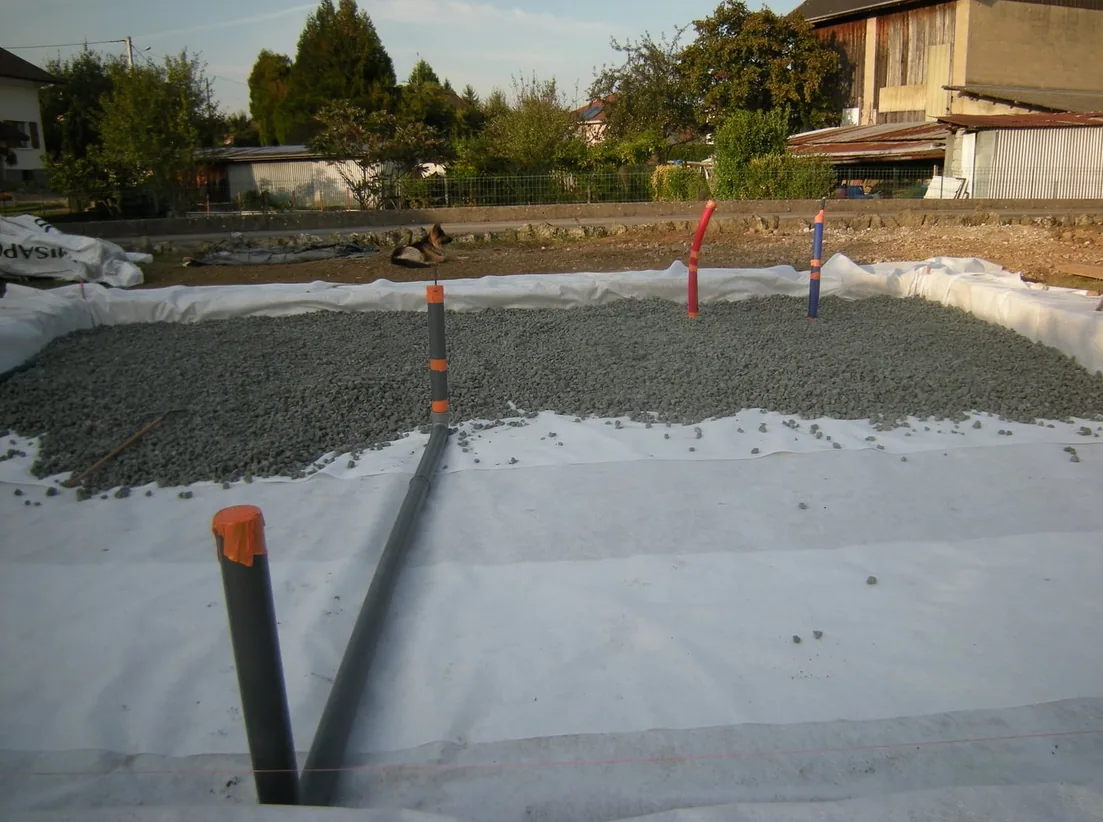

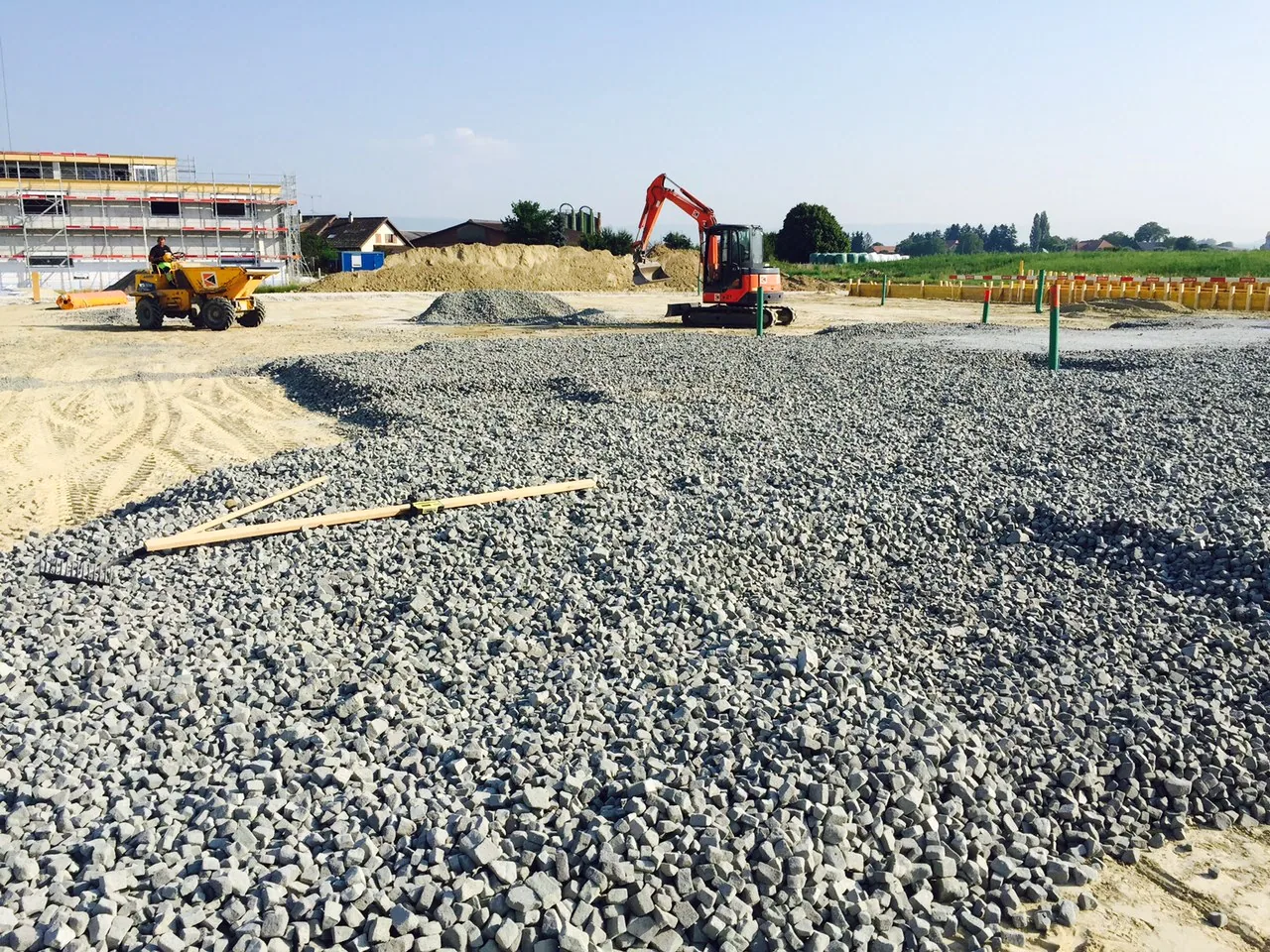

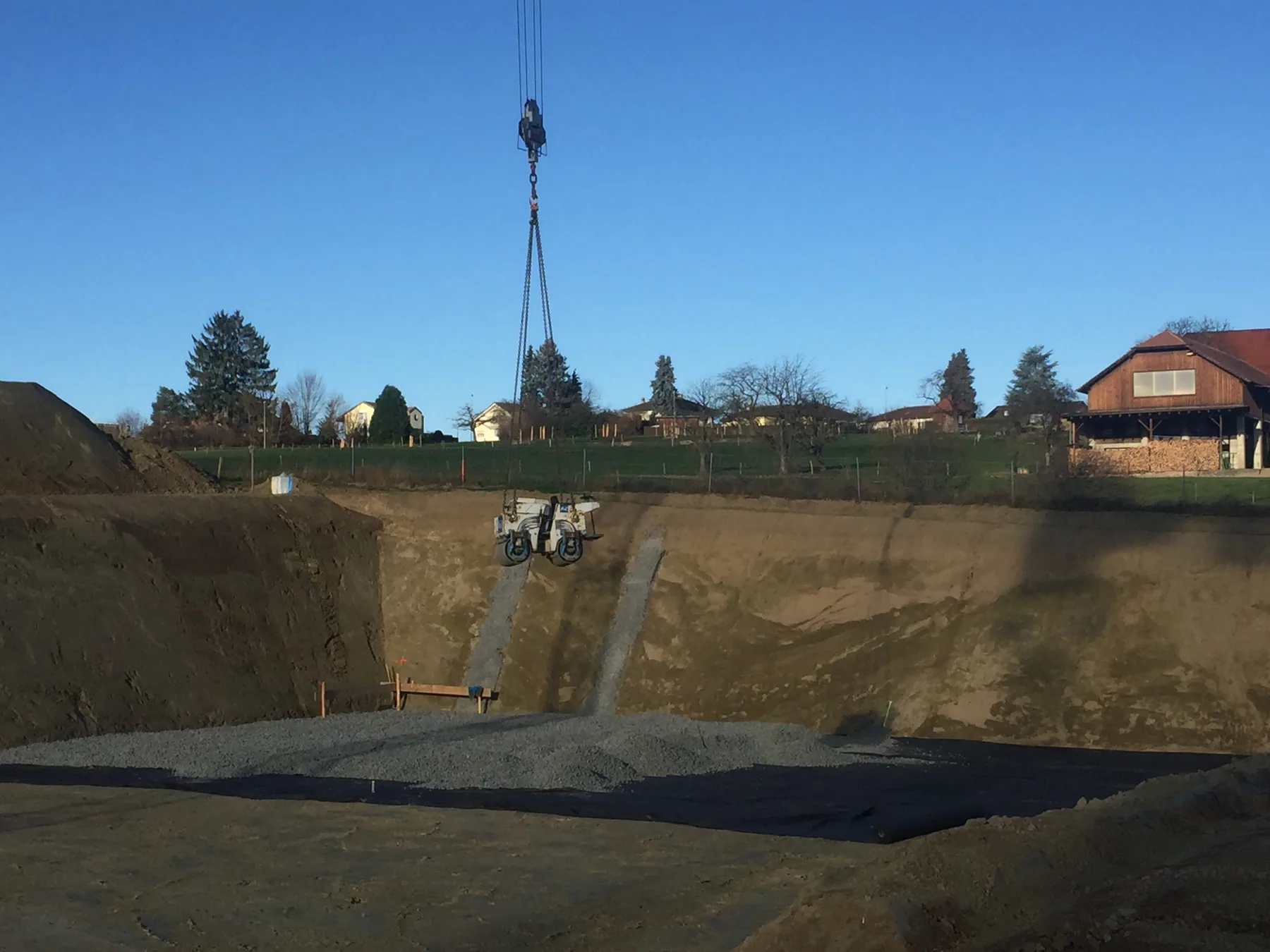

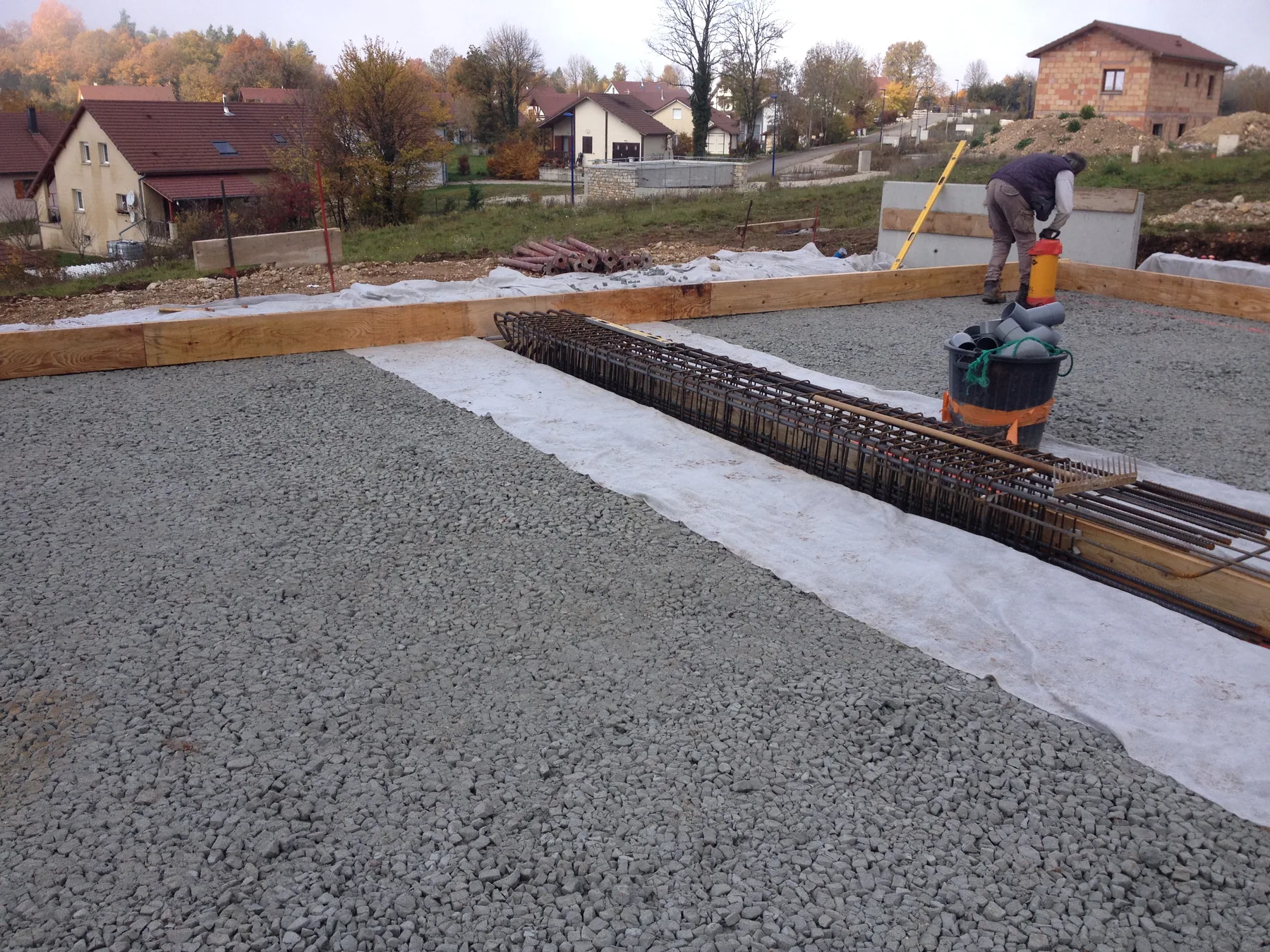

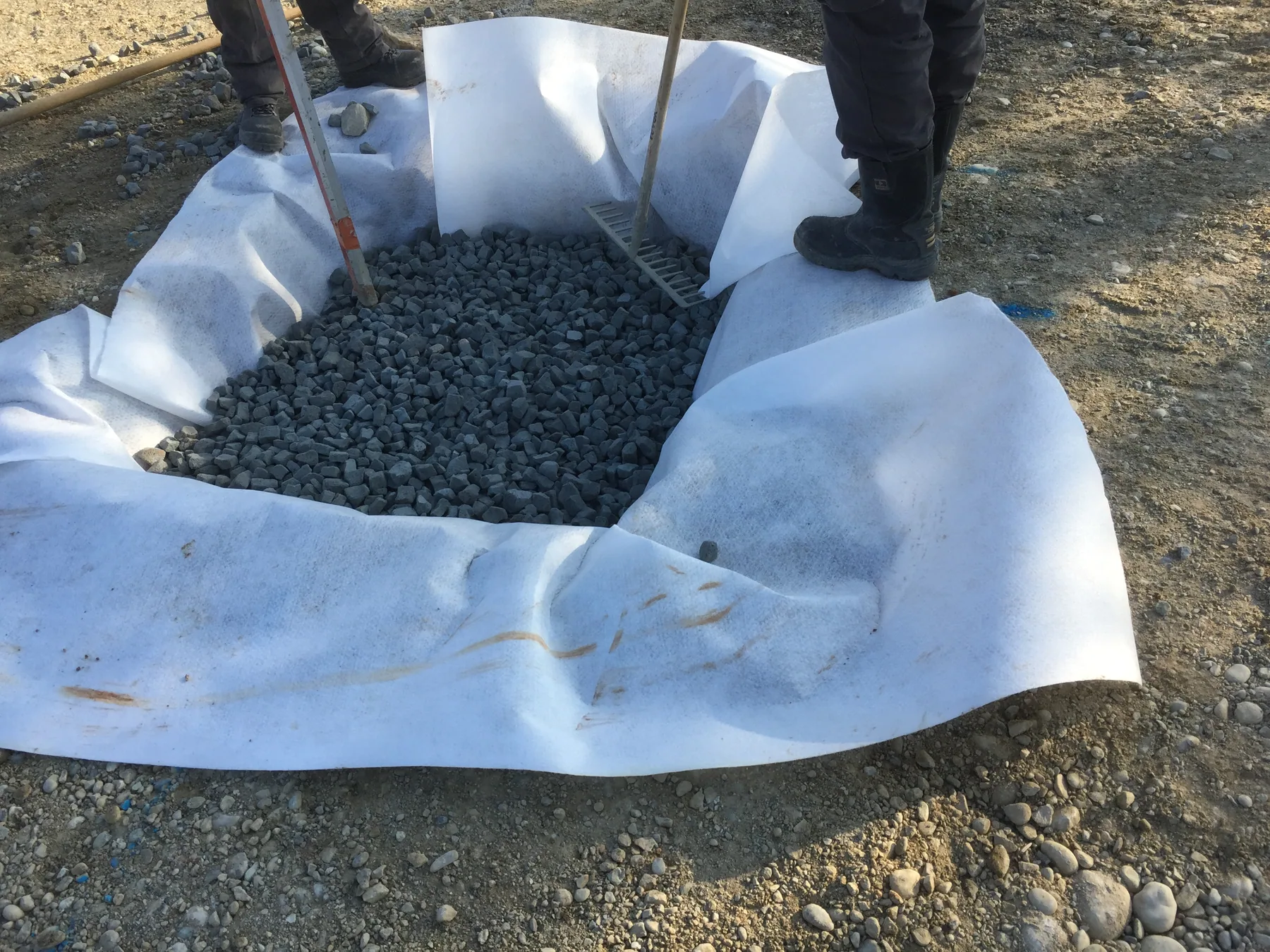

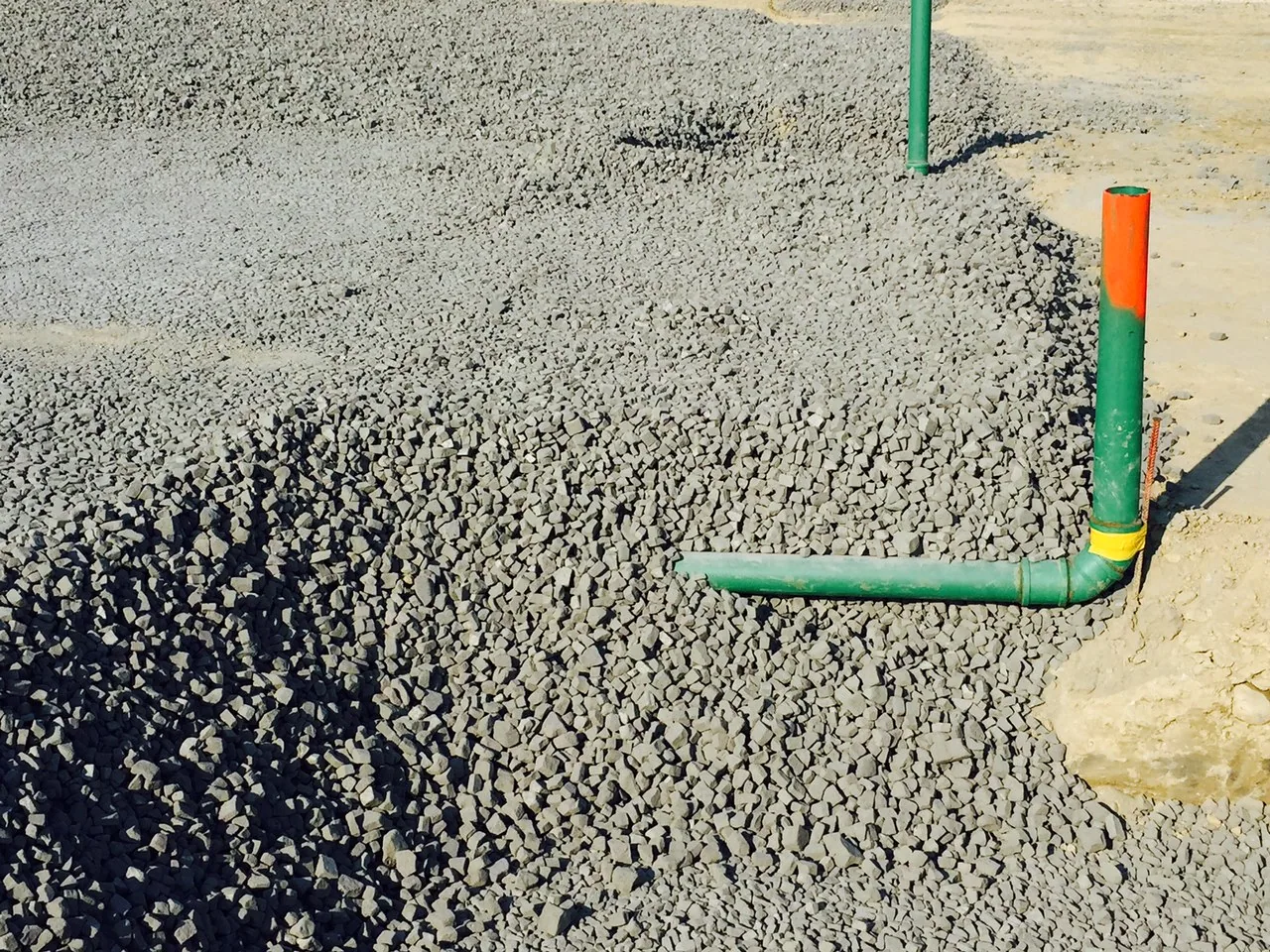

Références sous radier
De la maison passive au bâtiment tertiaire.
Les photos d’une référence défilent avant le passage automatique au chantier suivant.
Photo 01 / 03
01 / 03

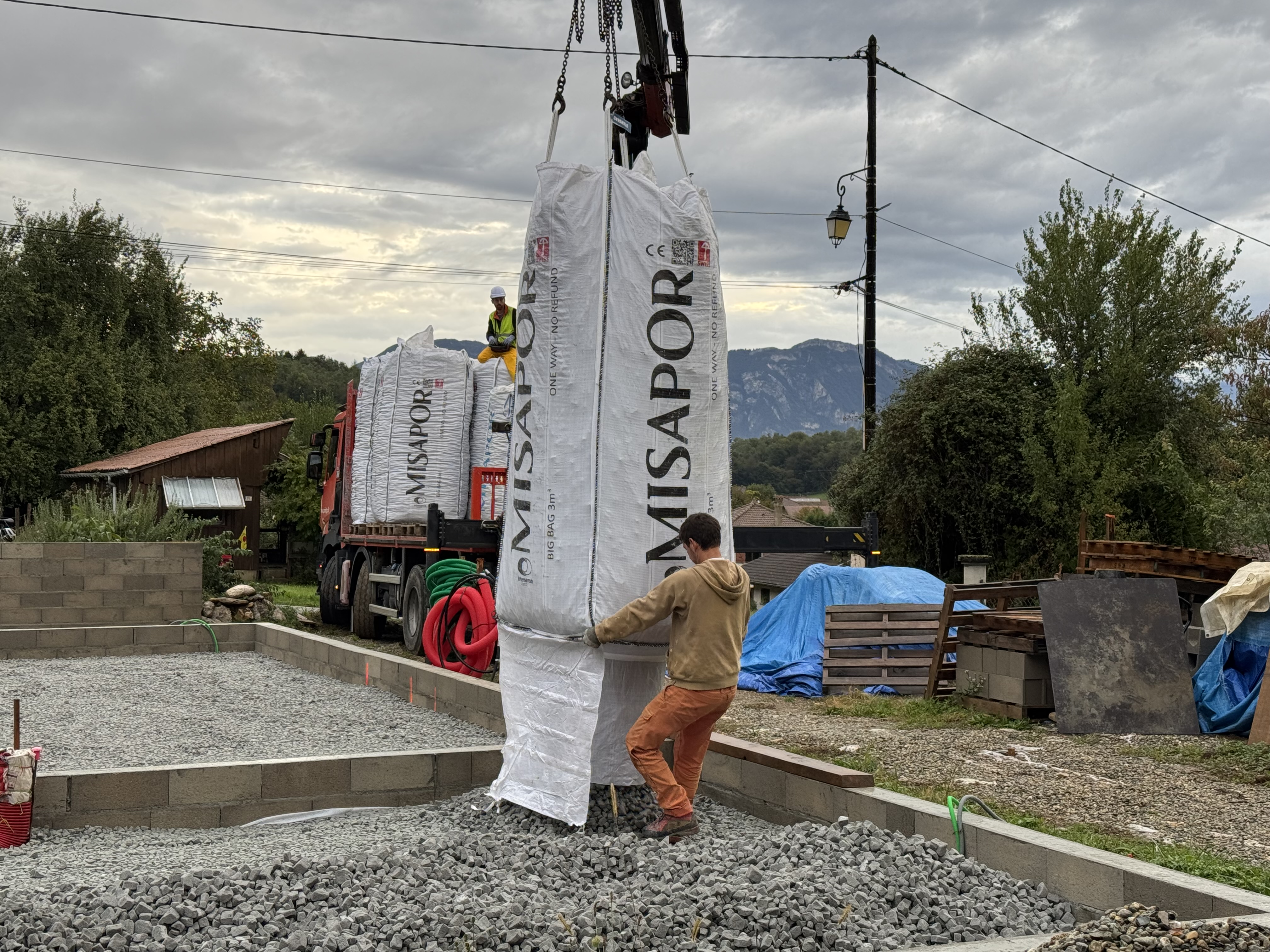

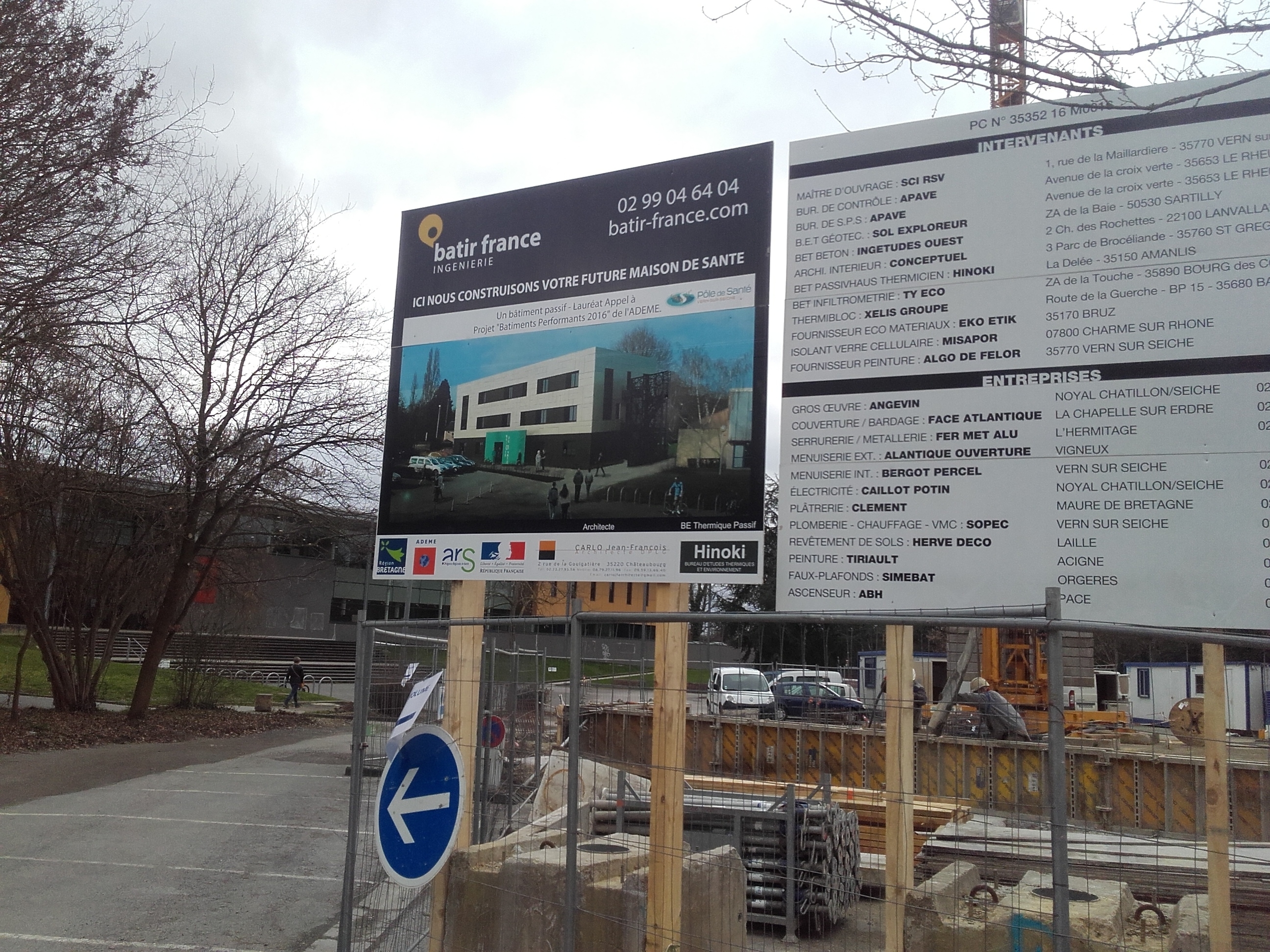

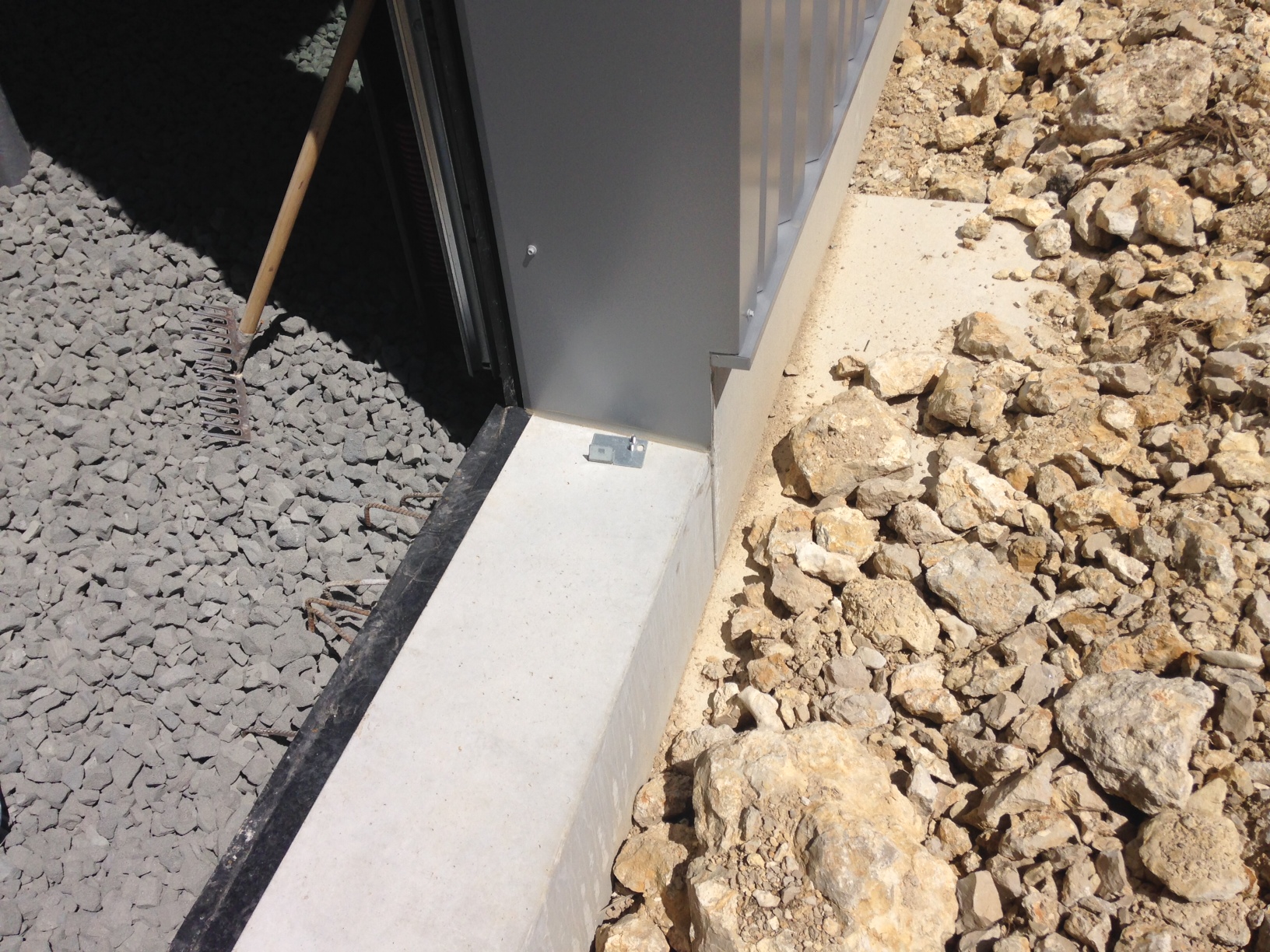

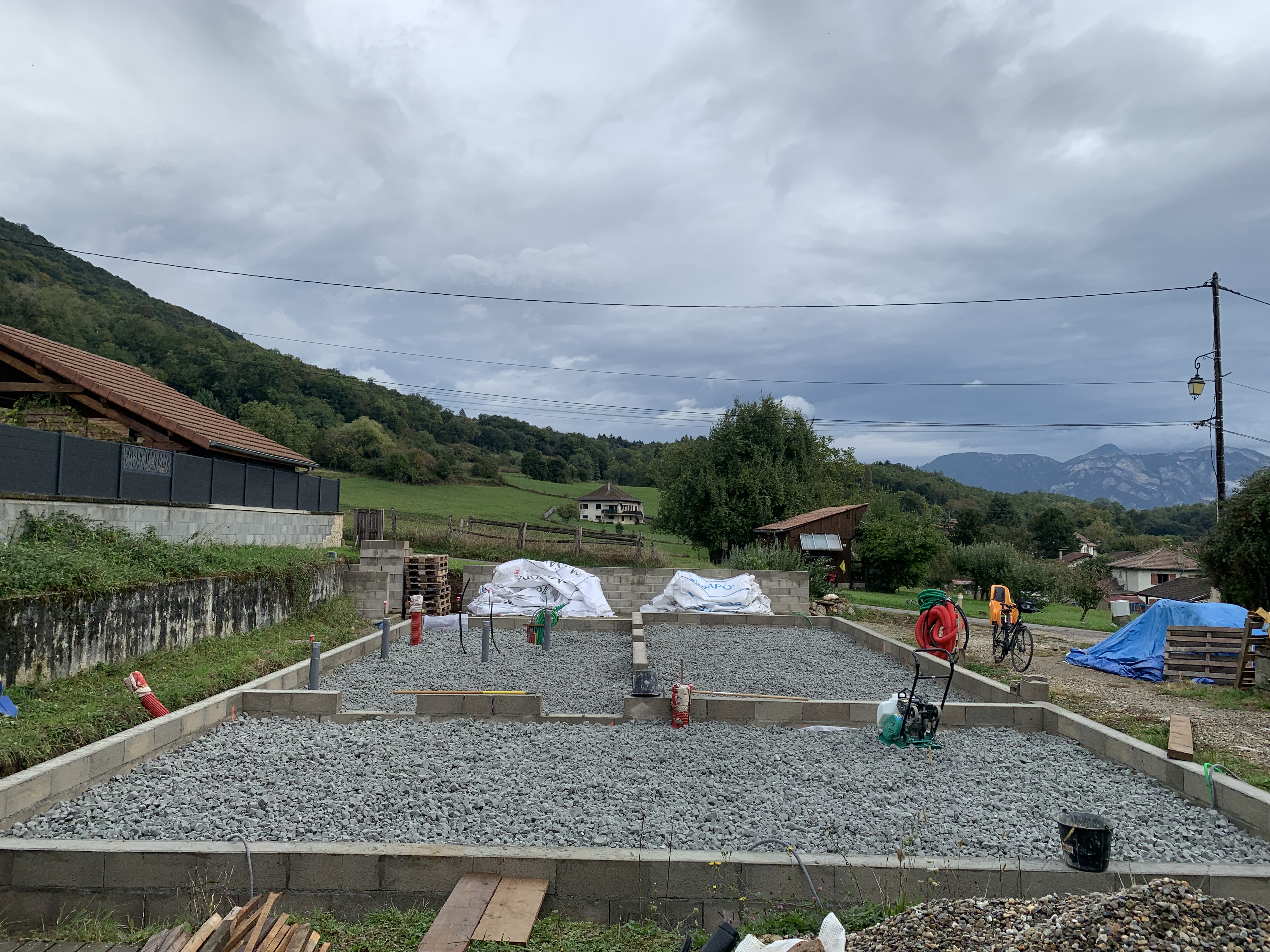

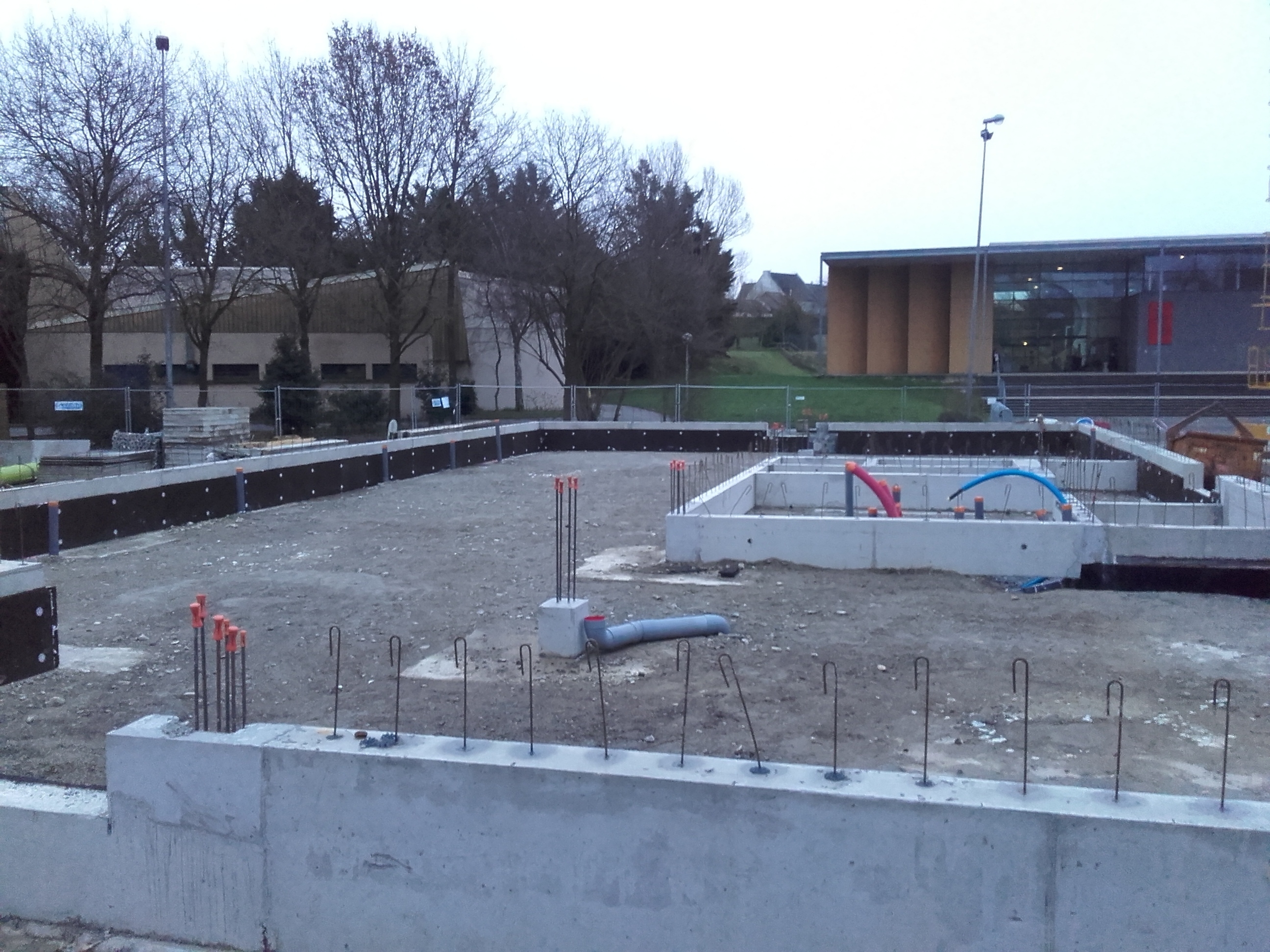

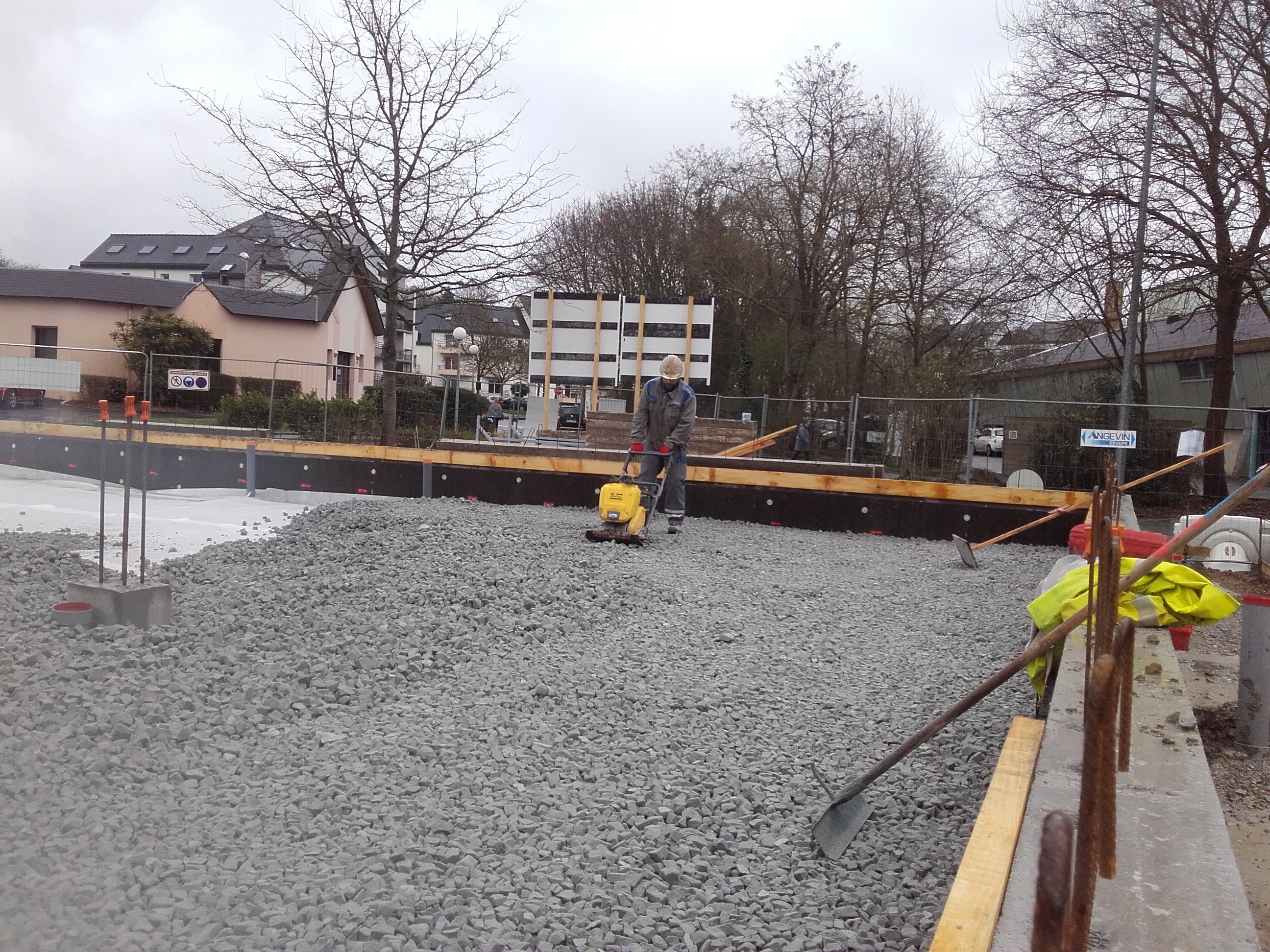

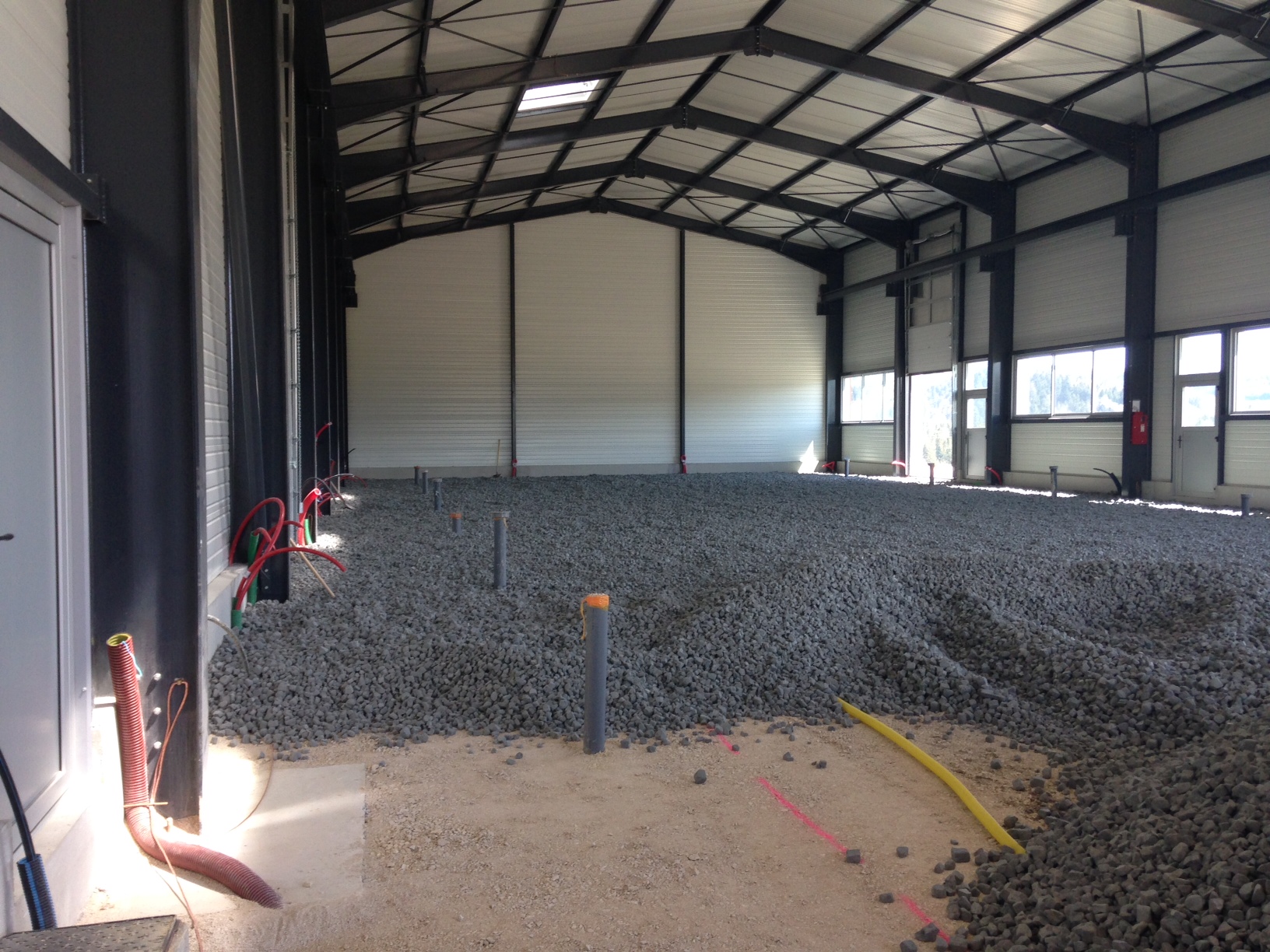

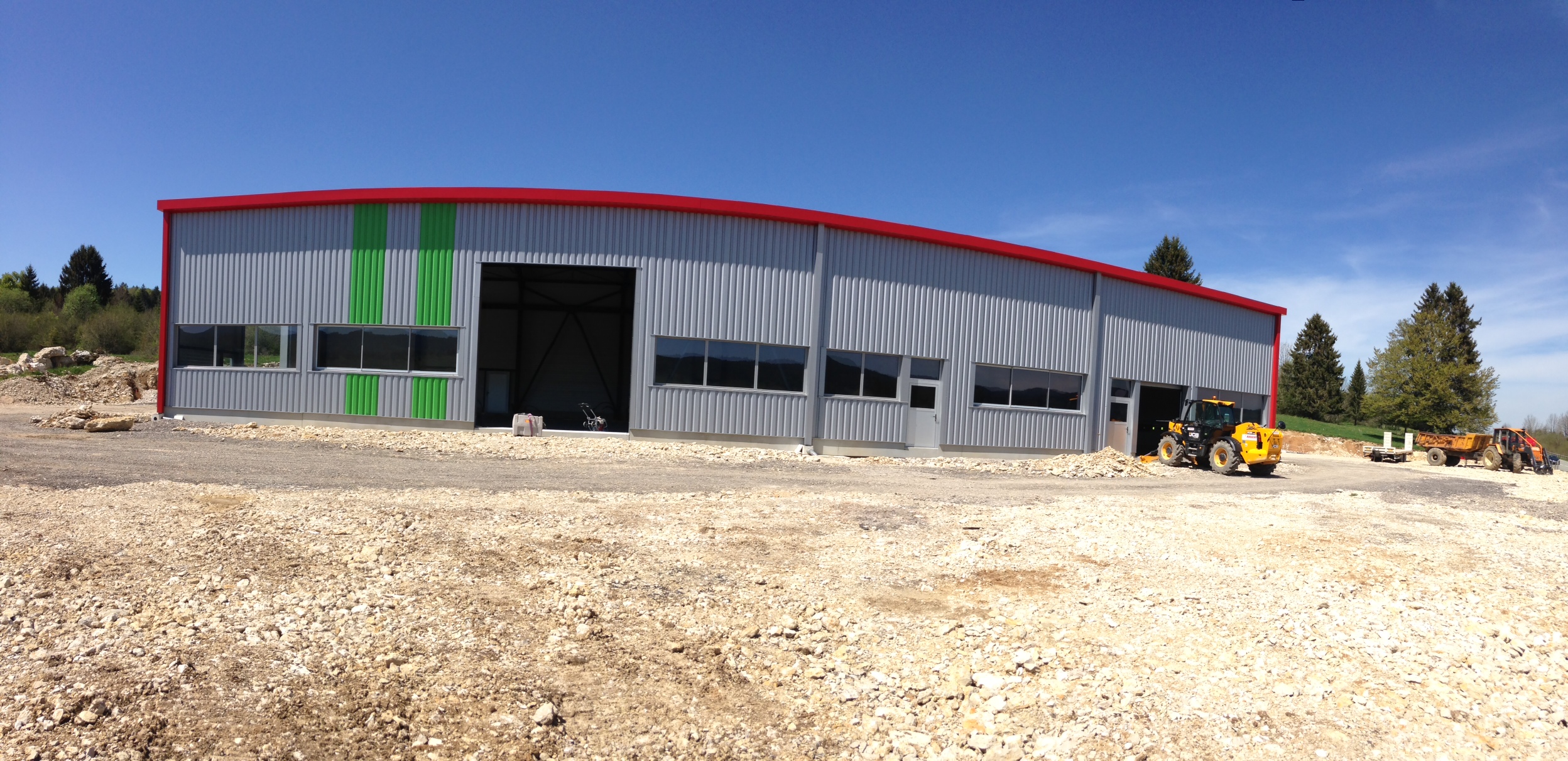

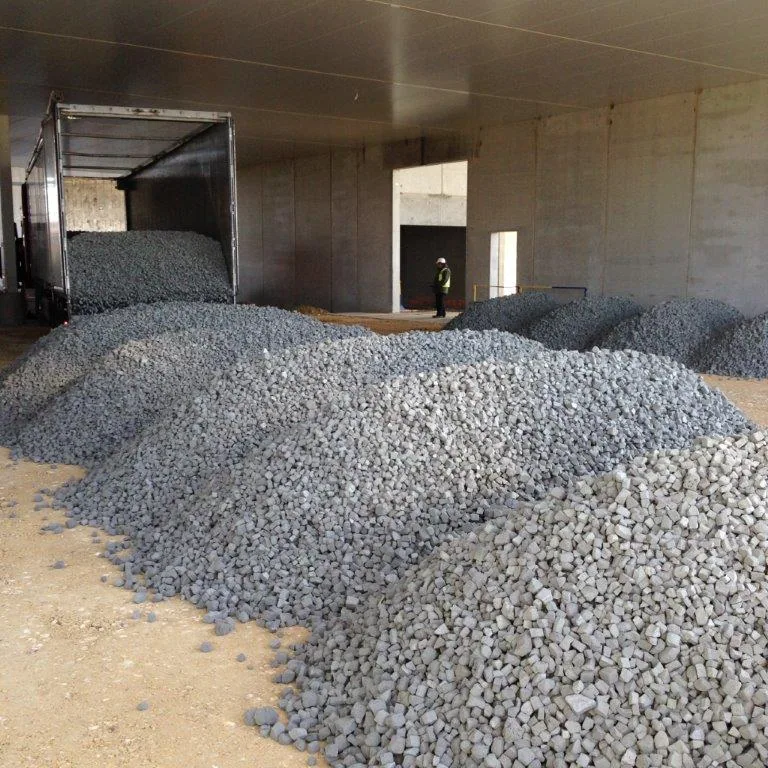

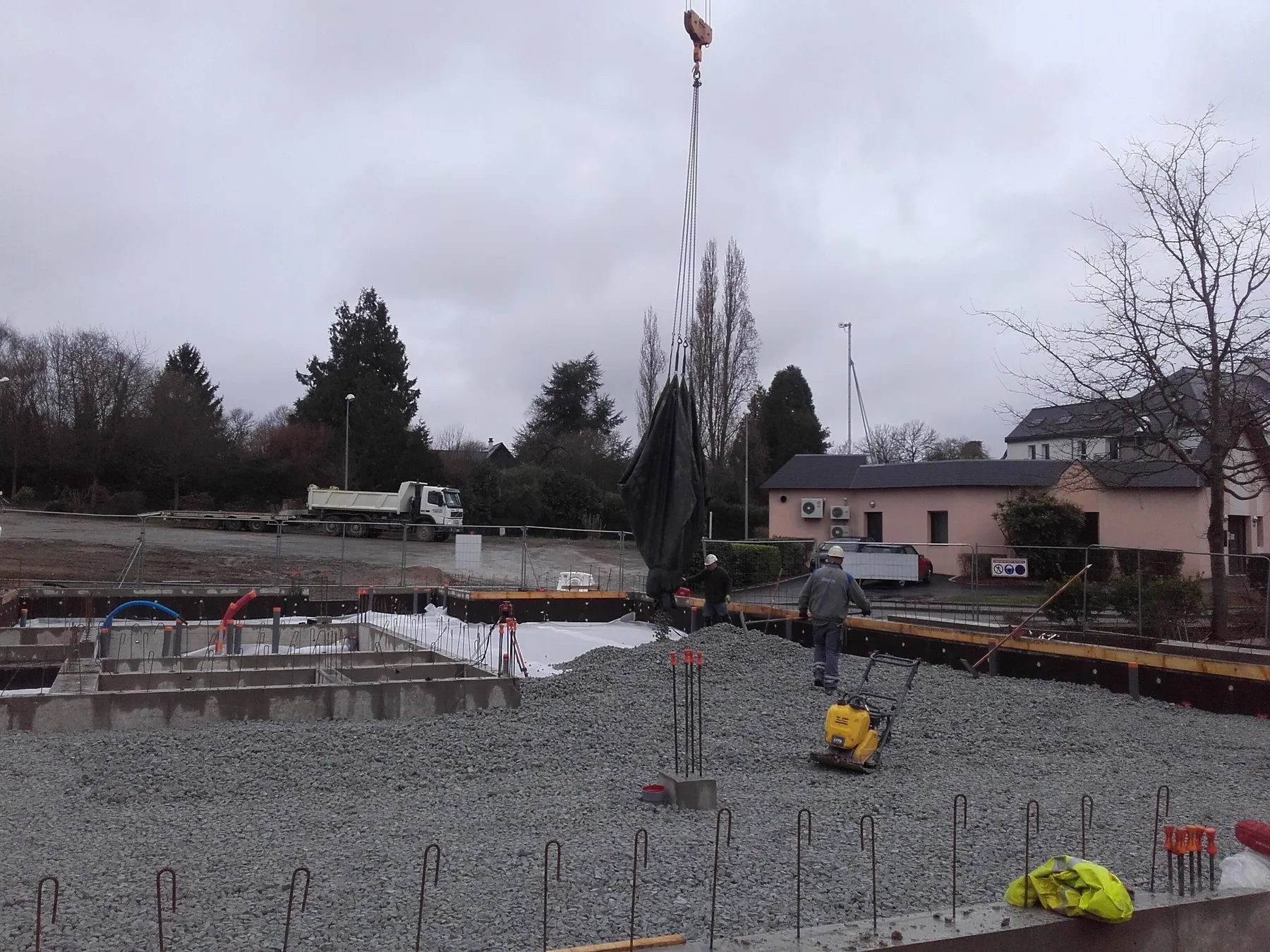

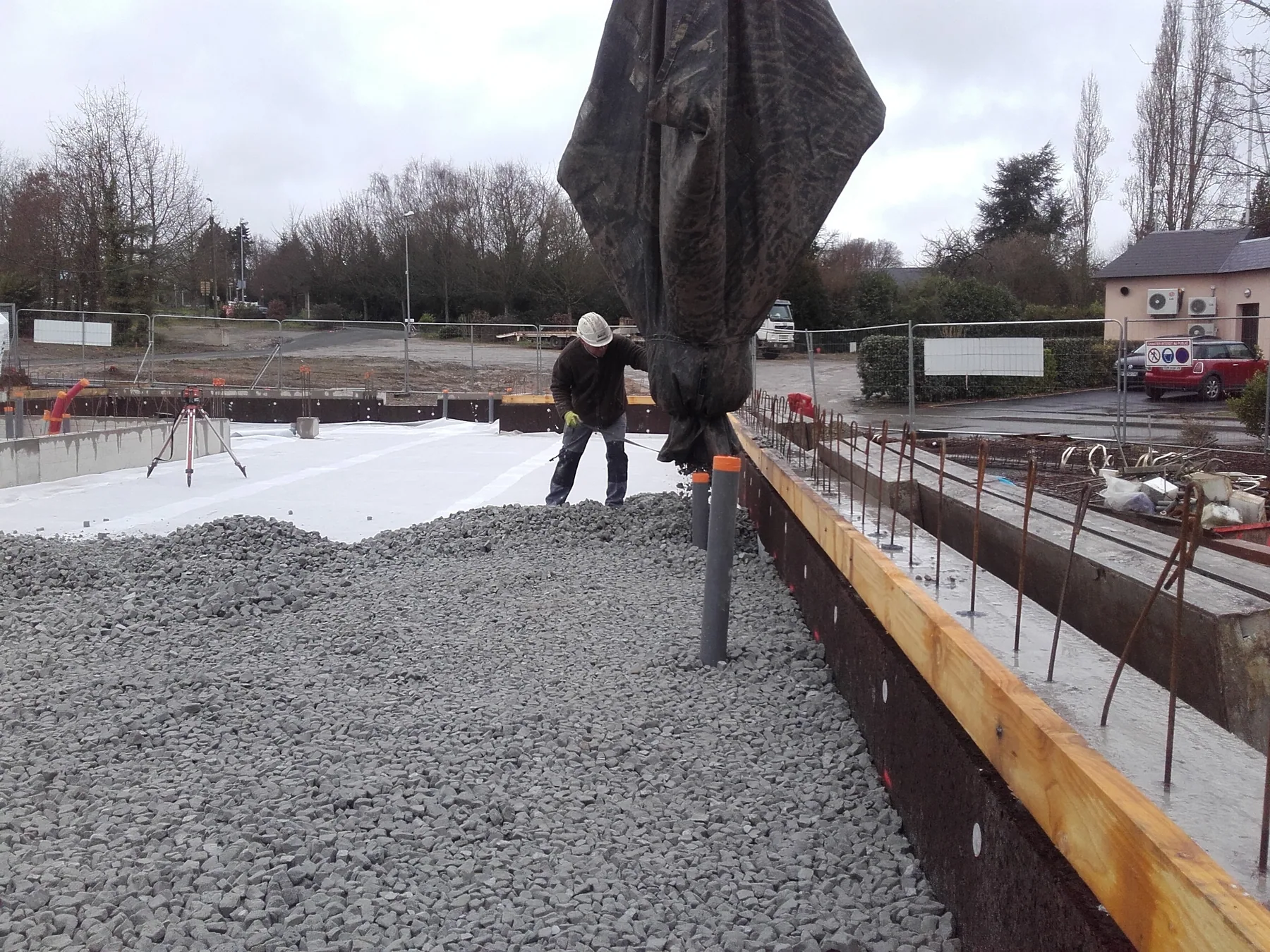

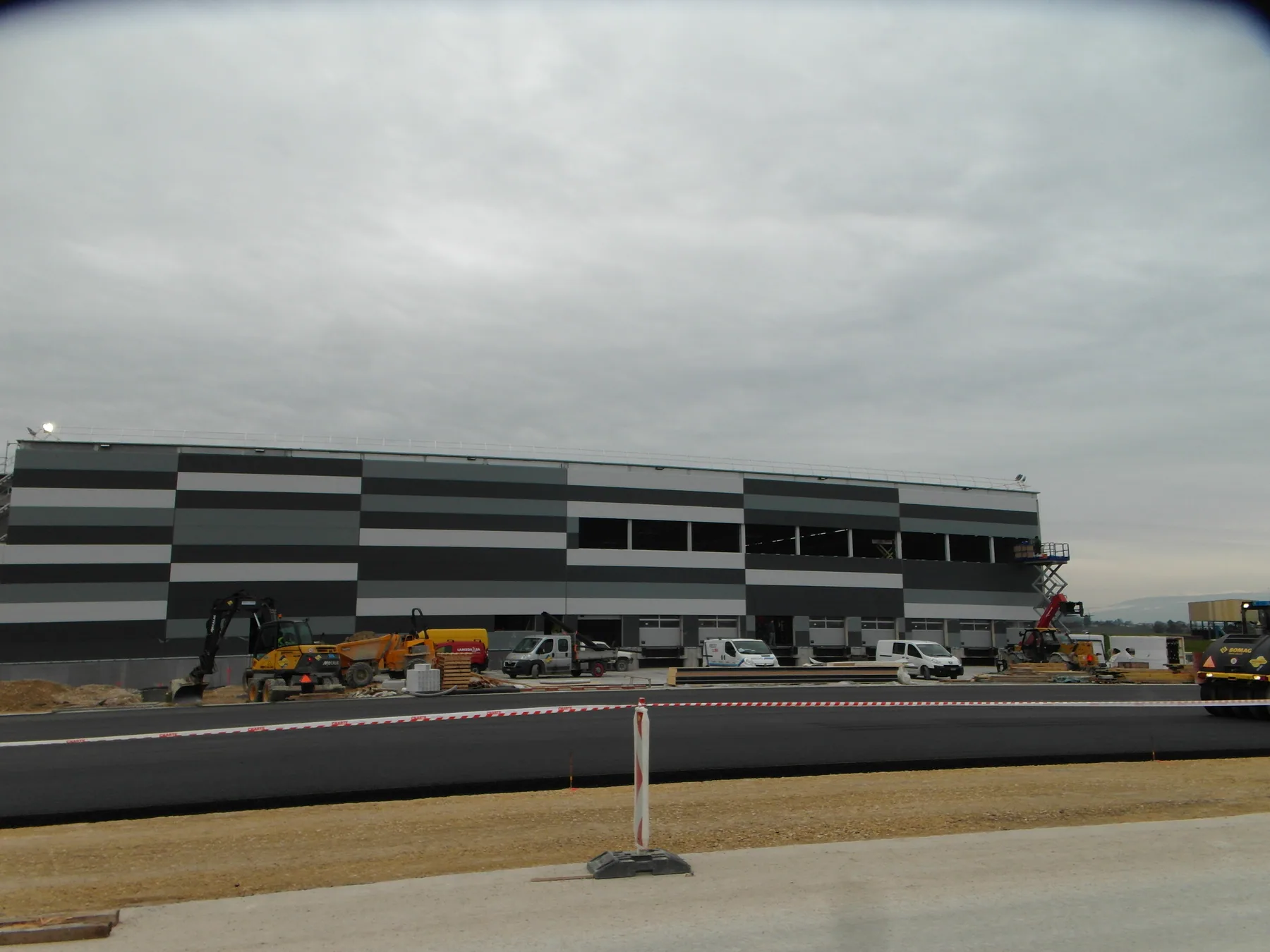

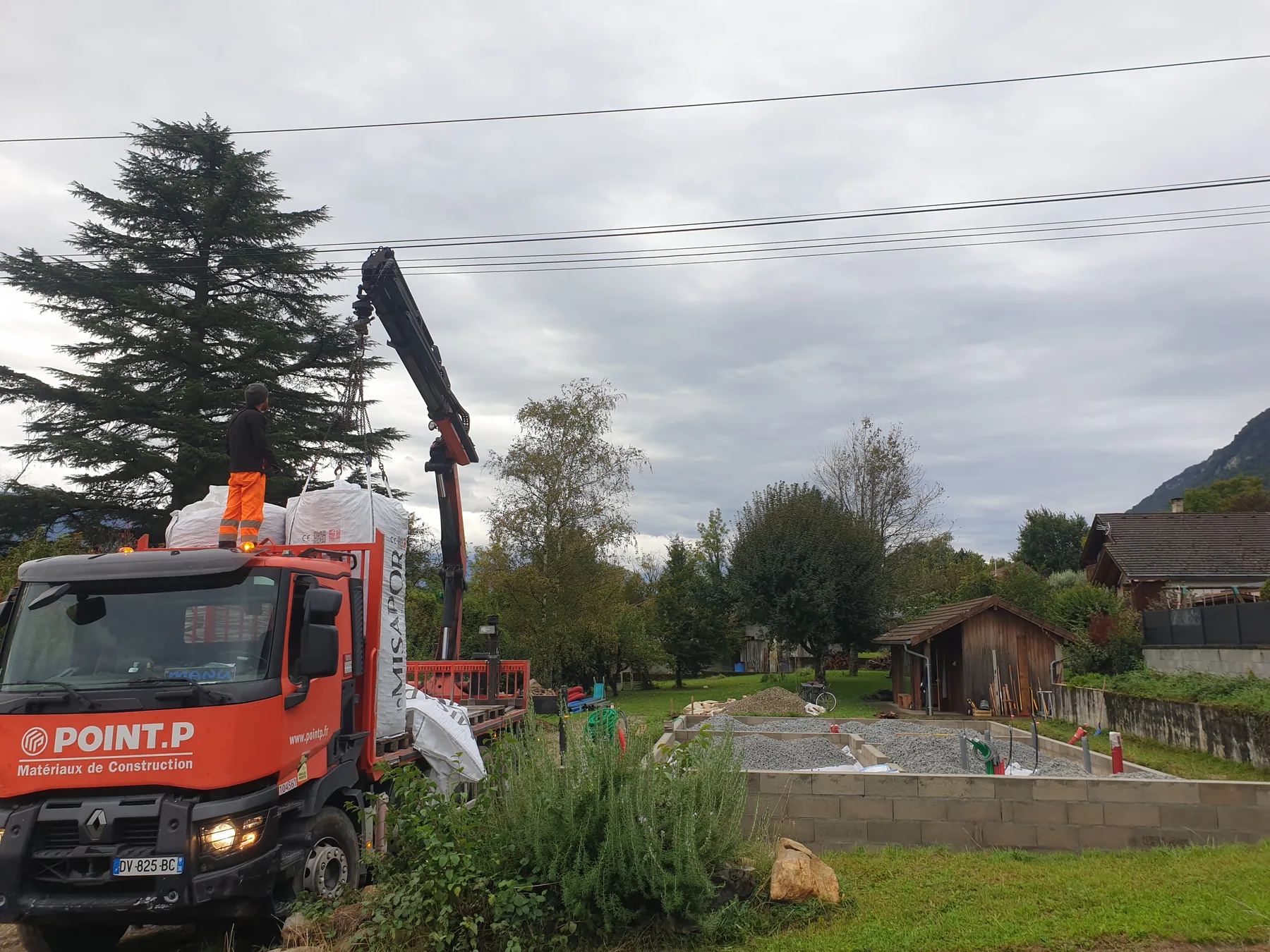

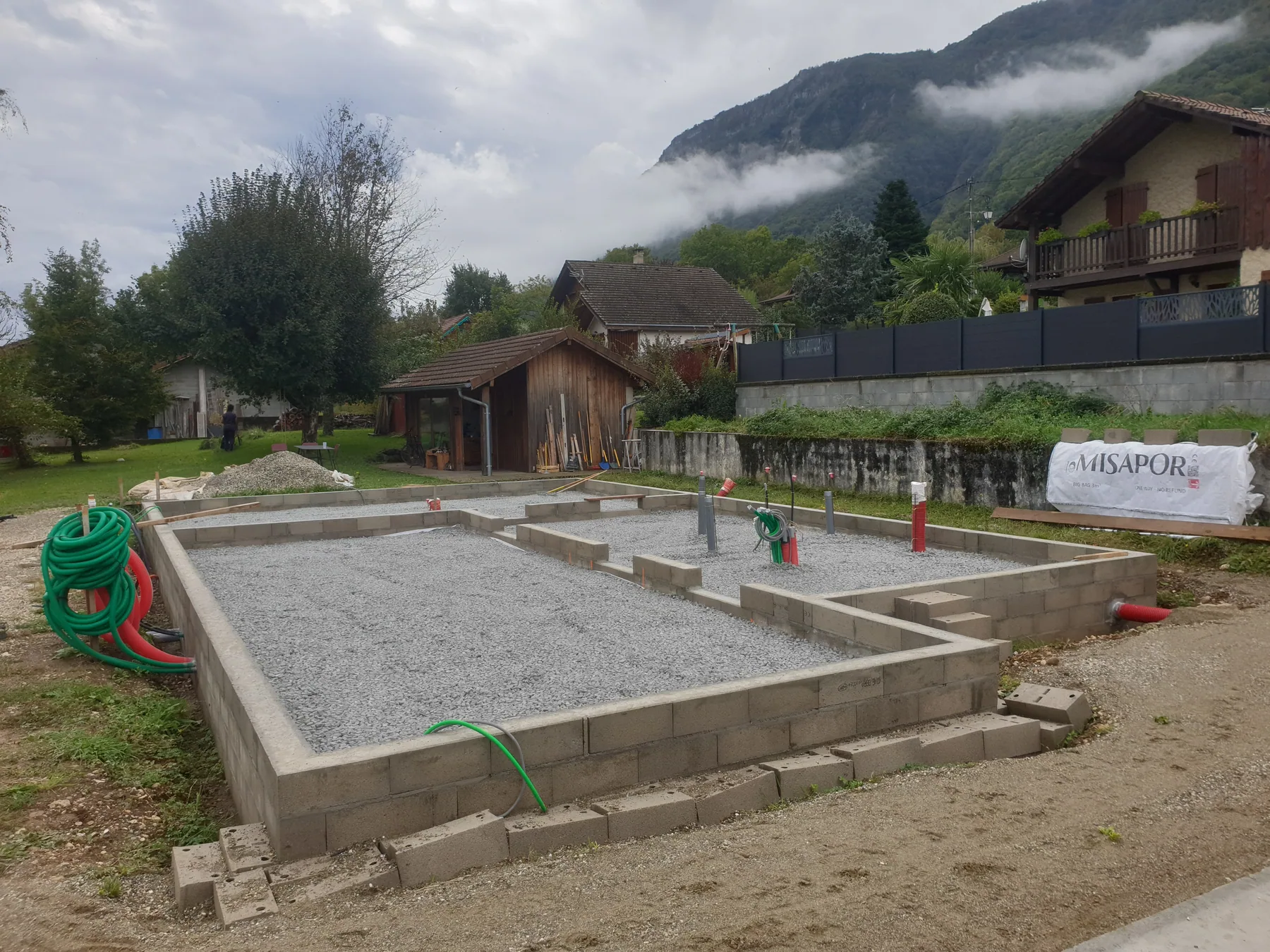

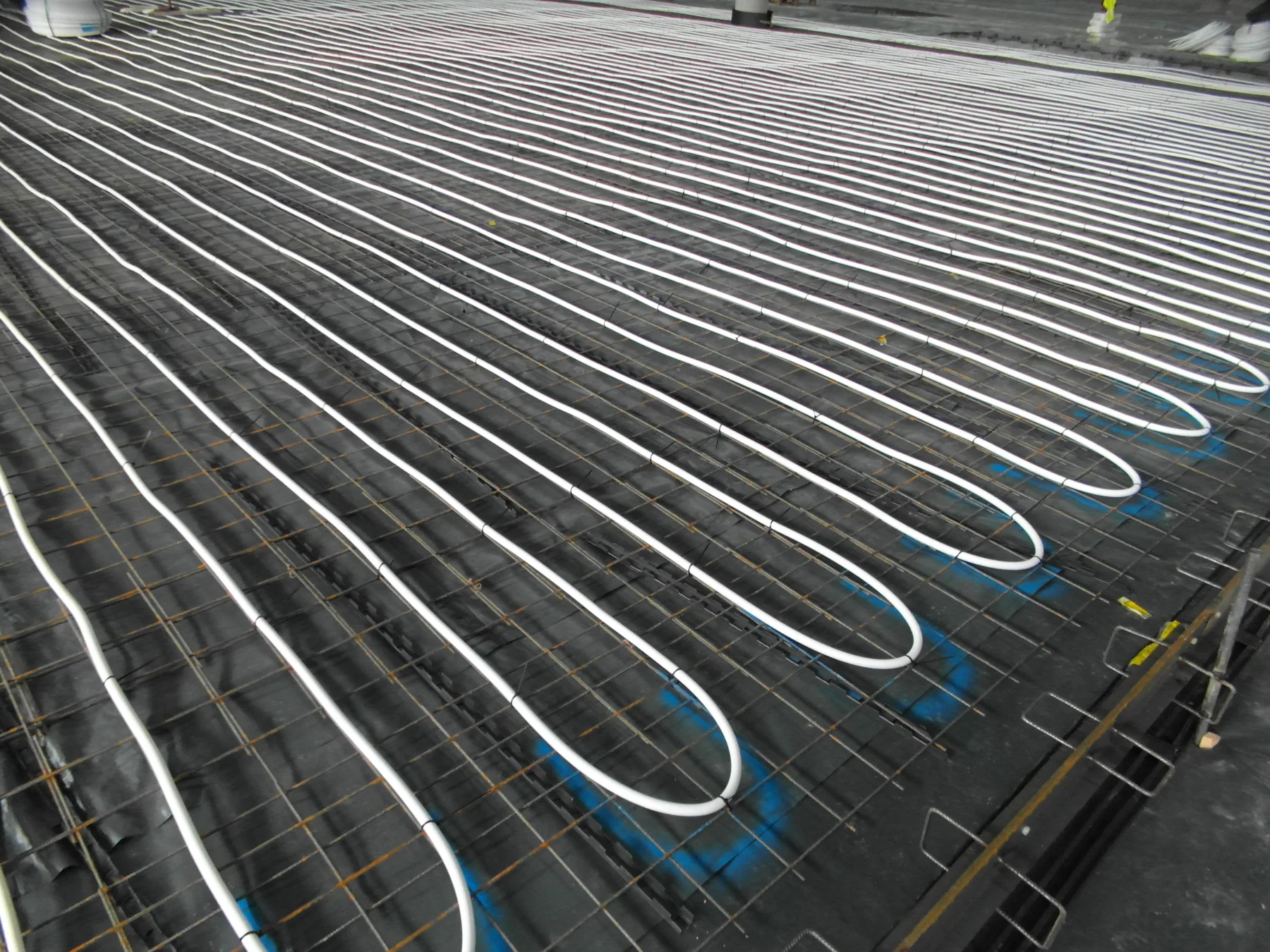

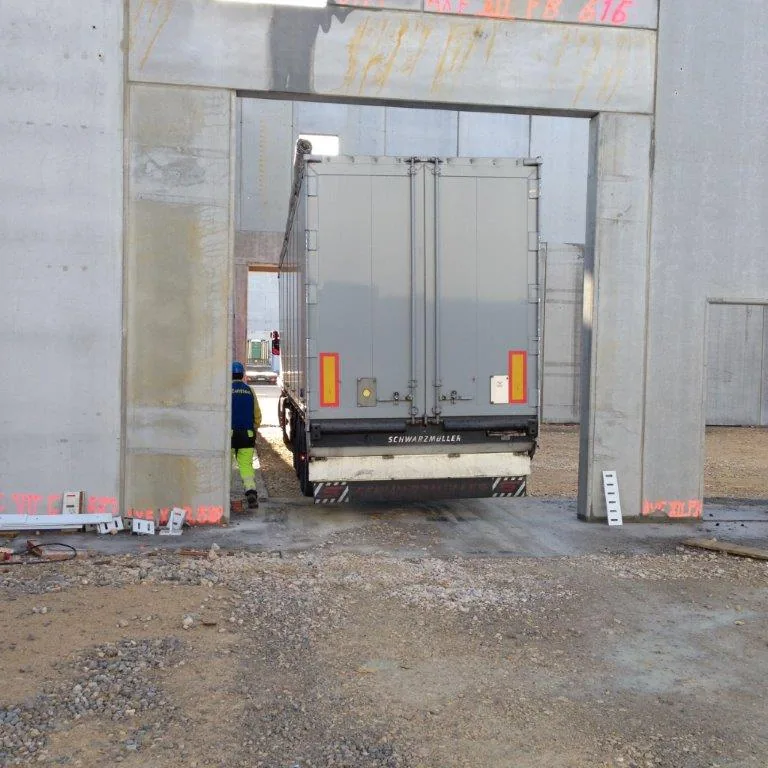

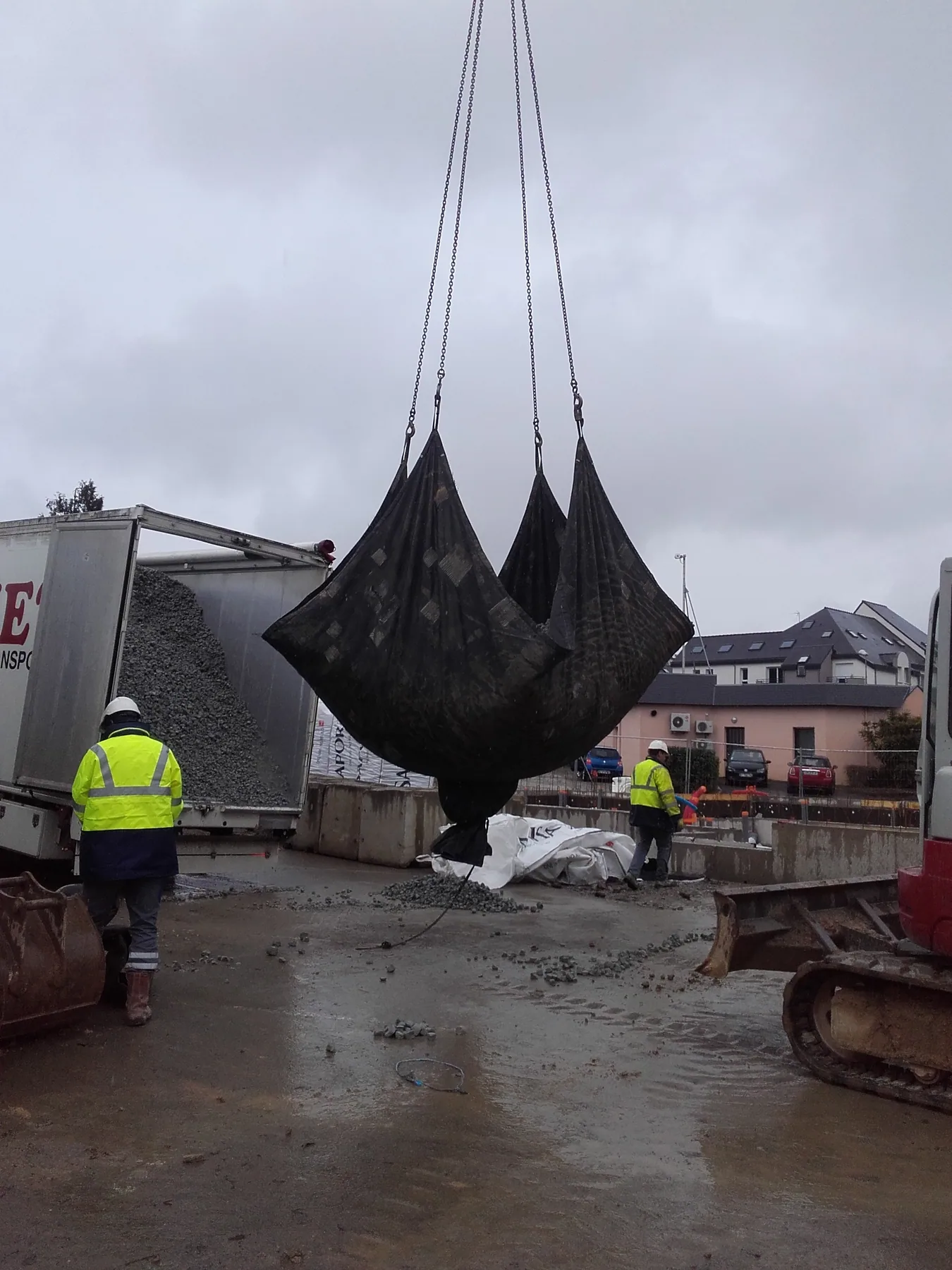

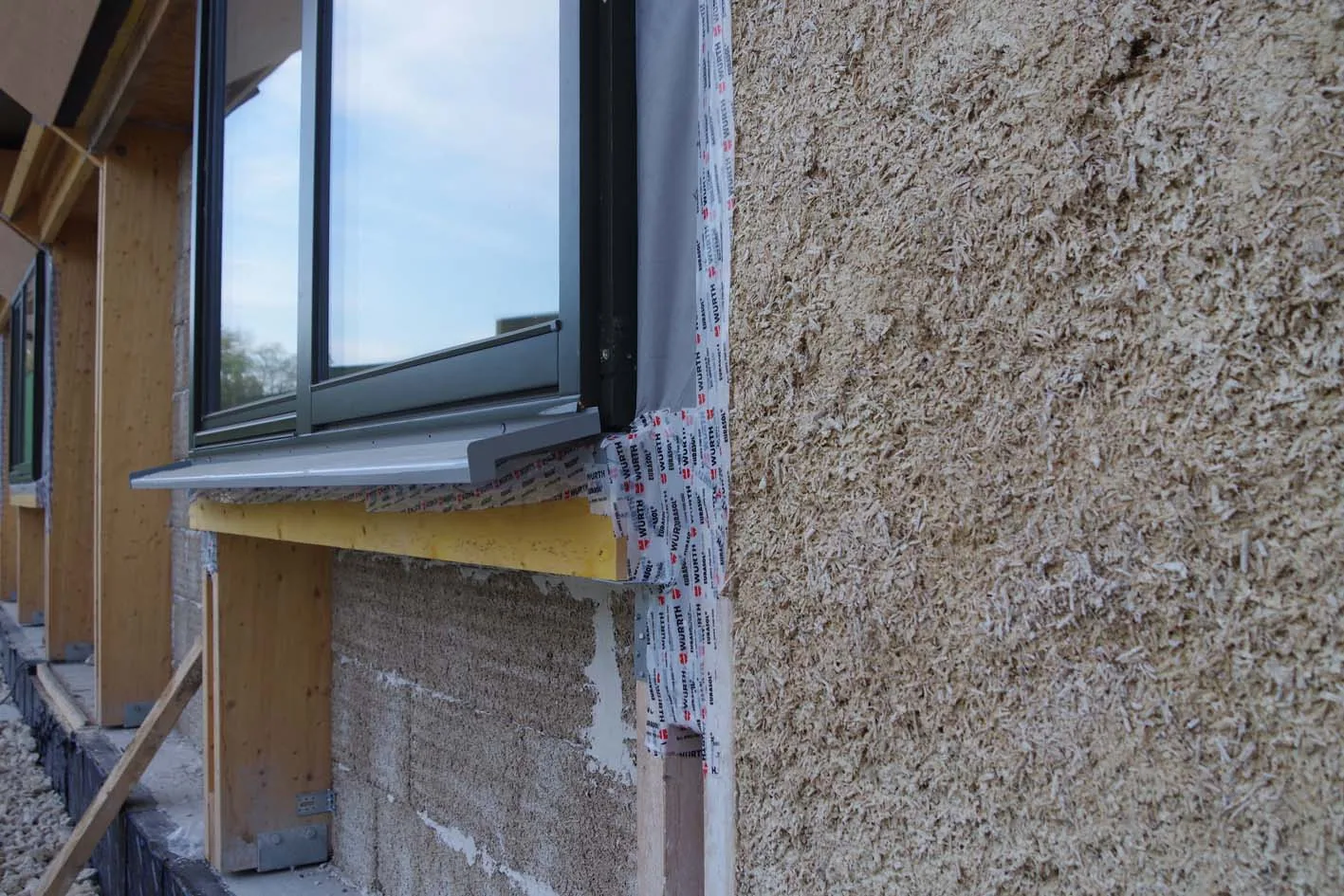

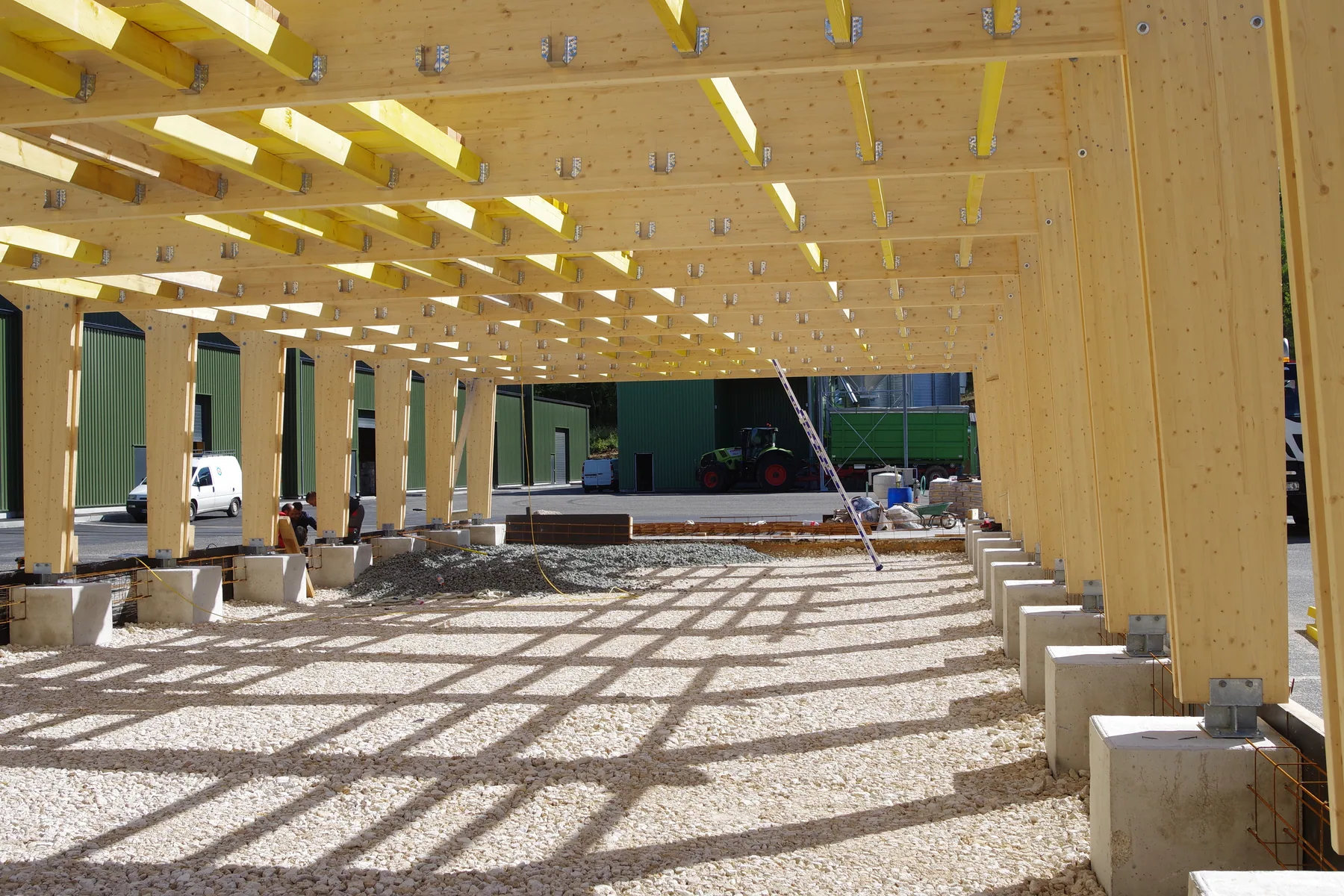

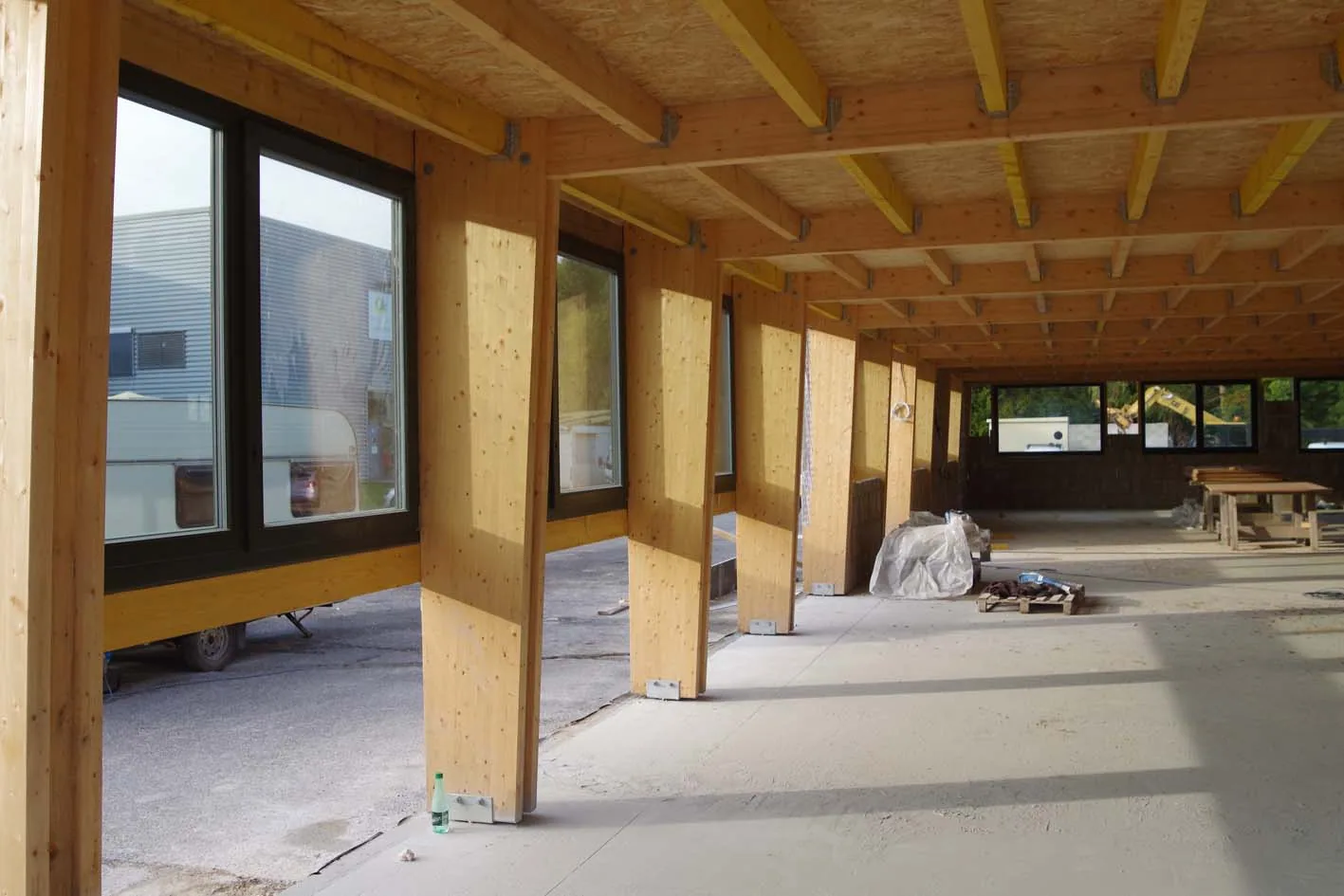

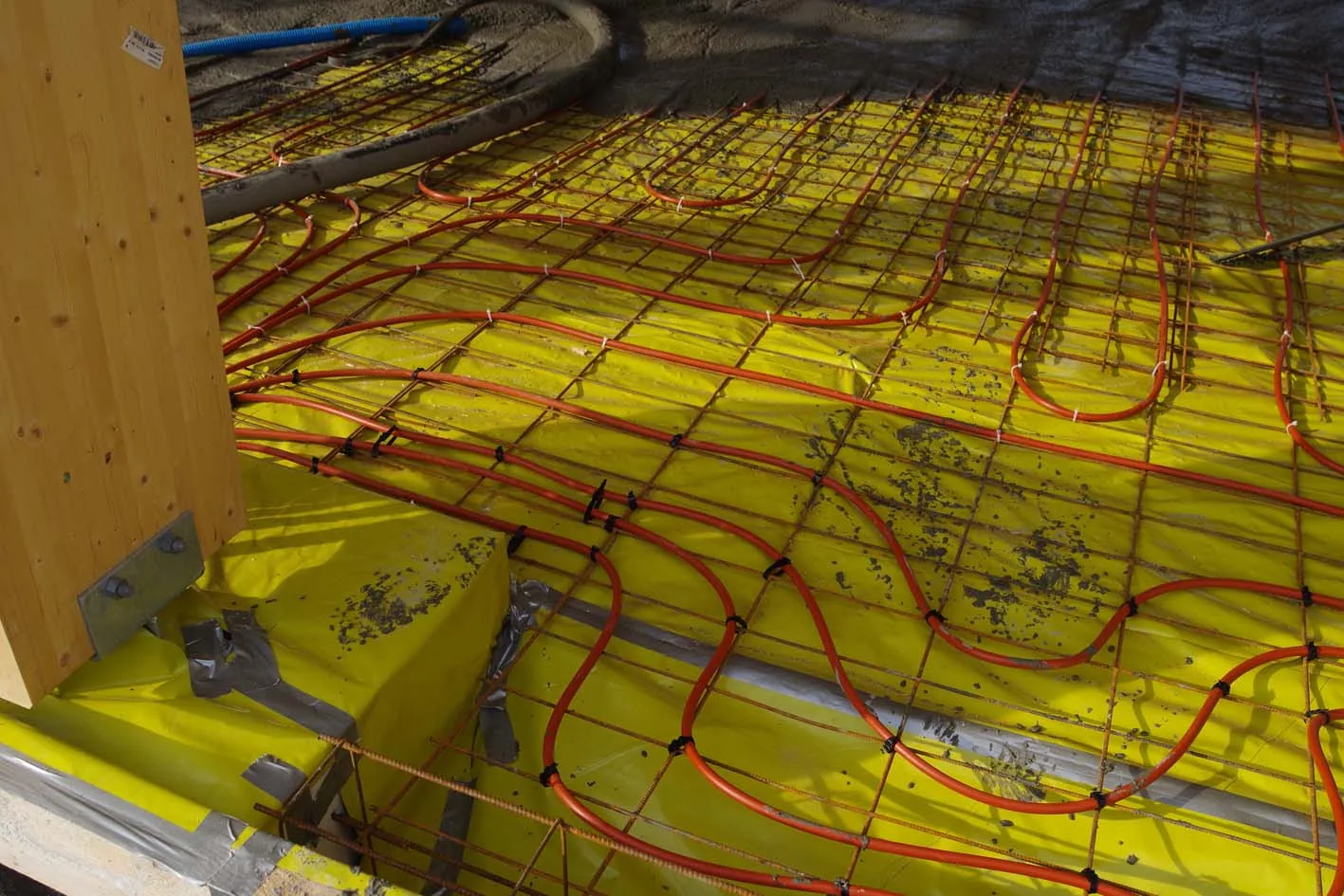

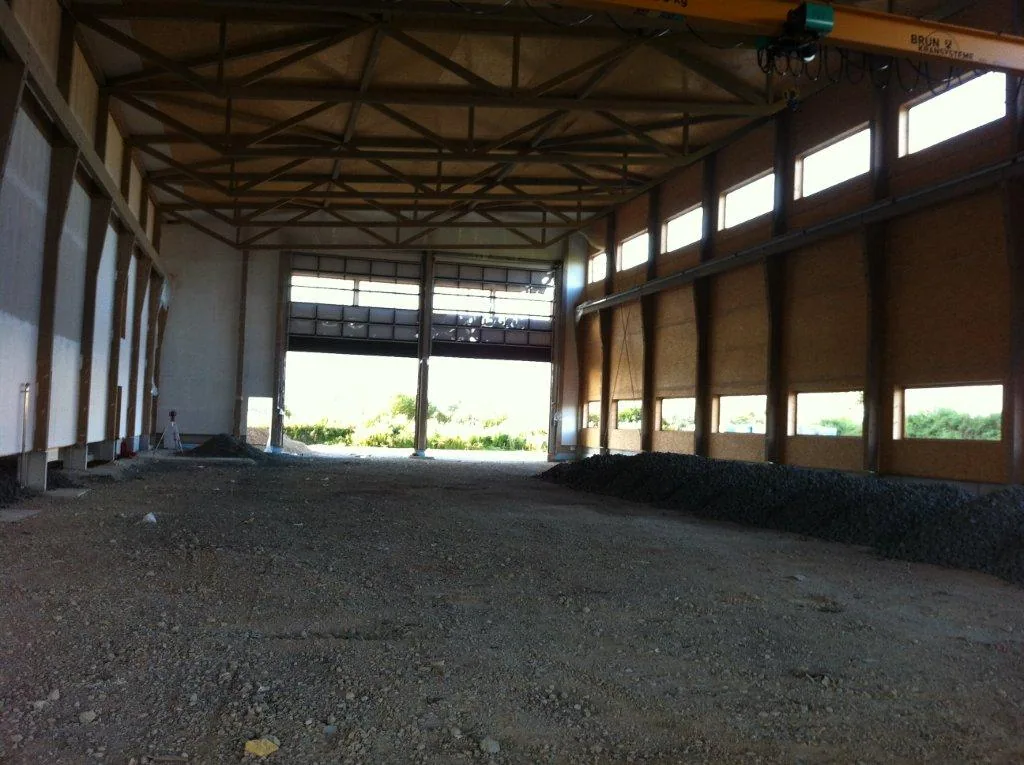

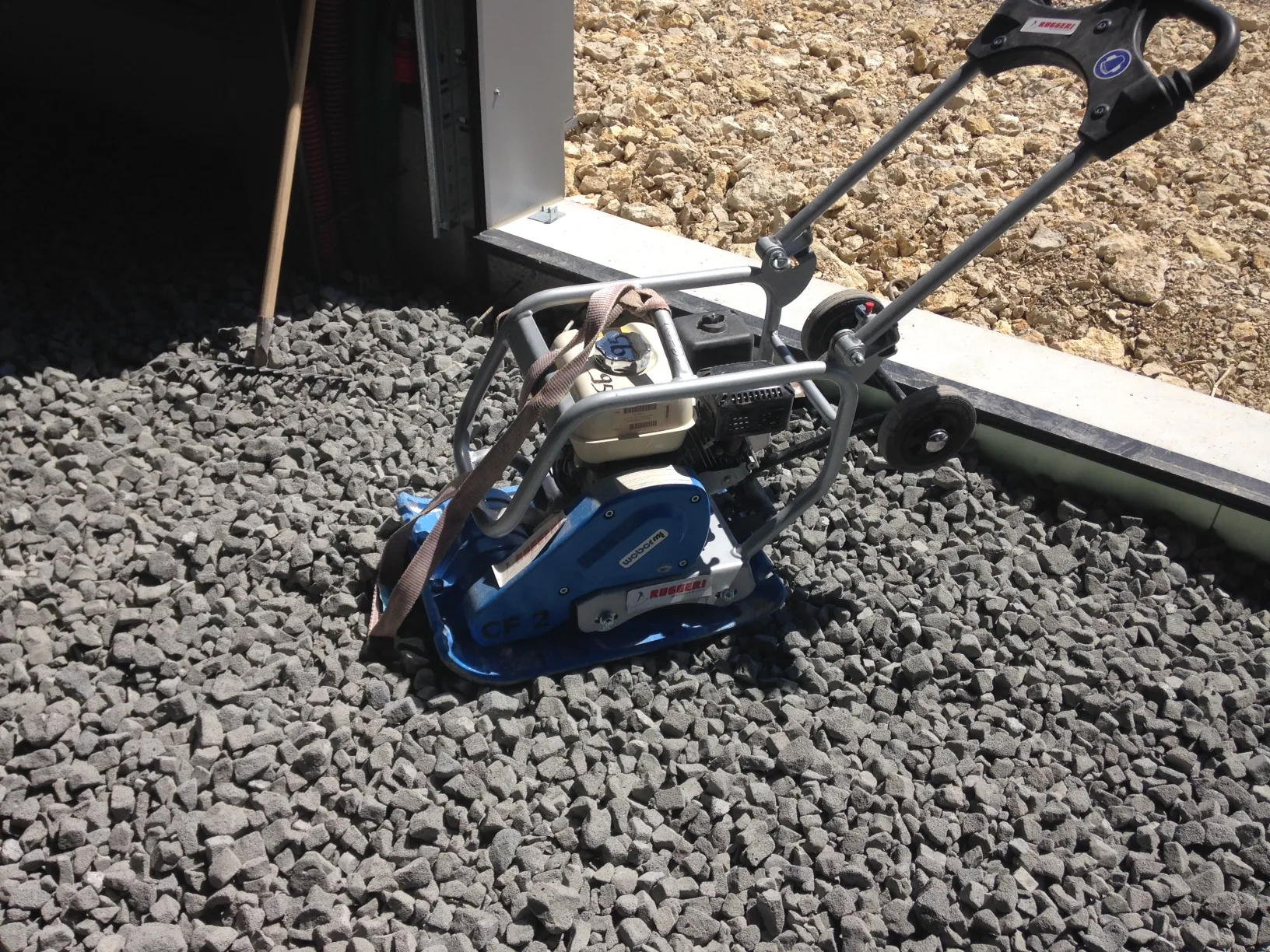

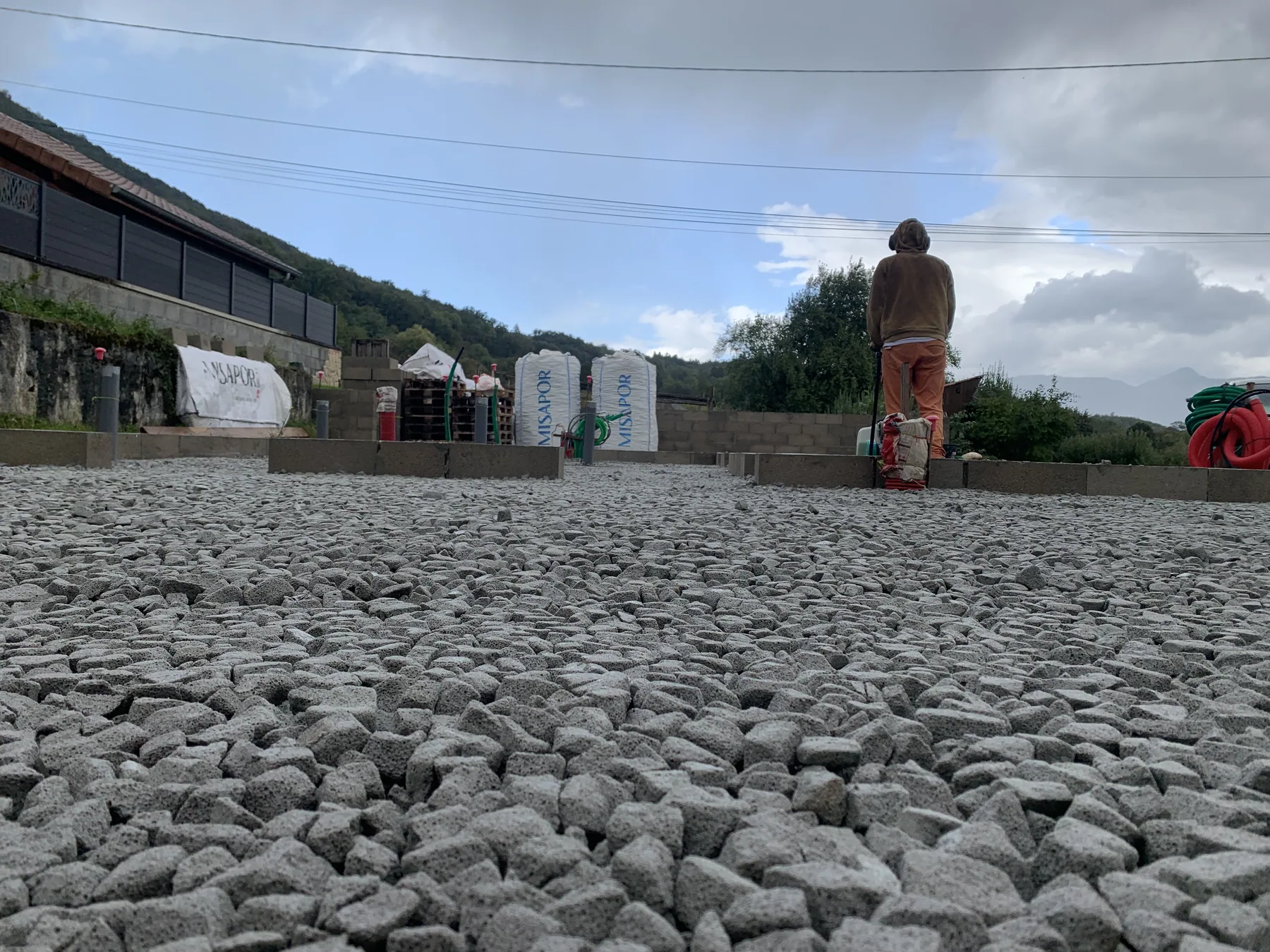

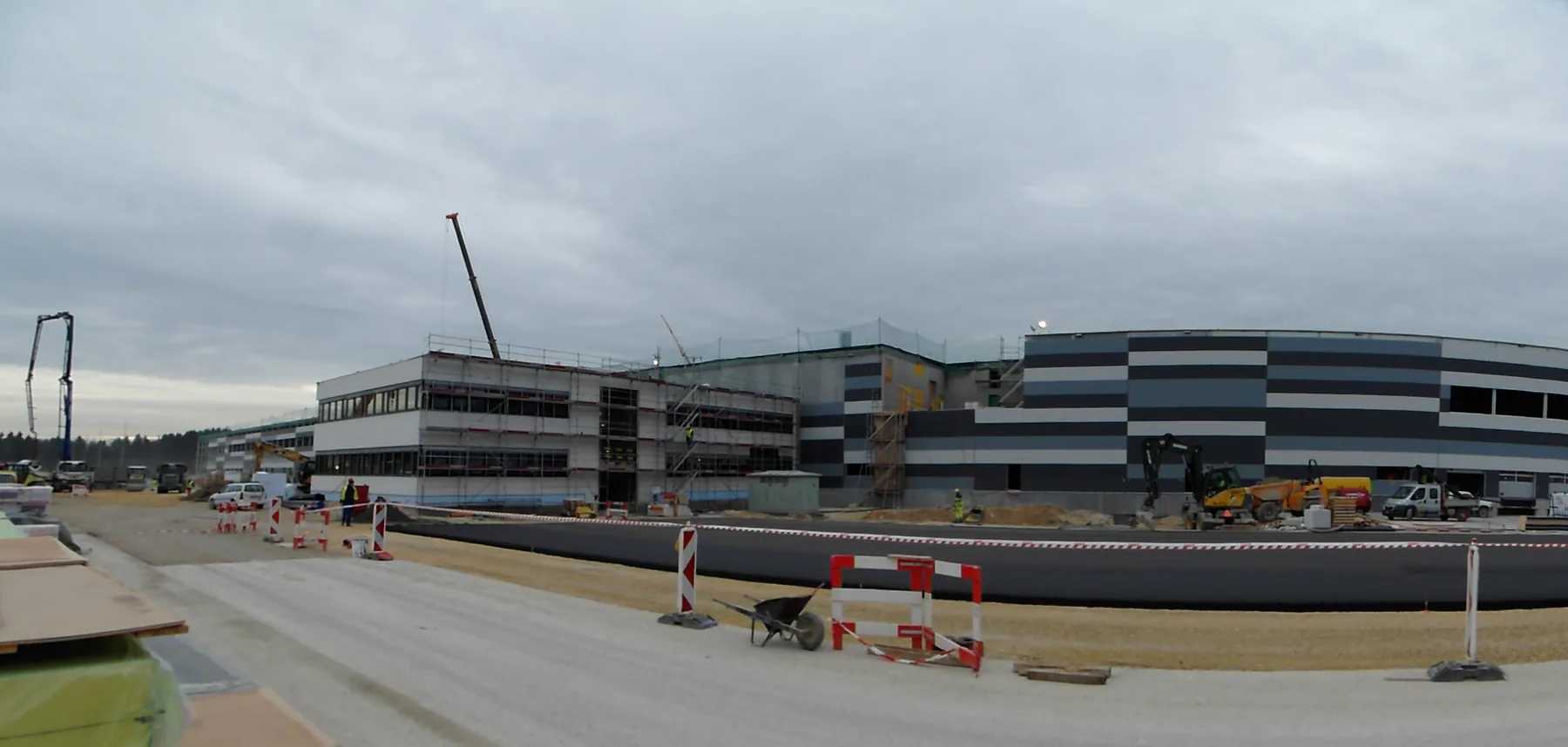

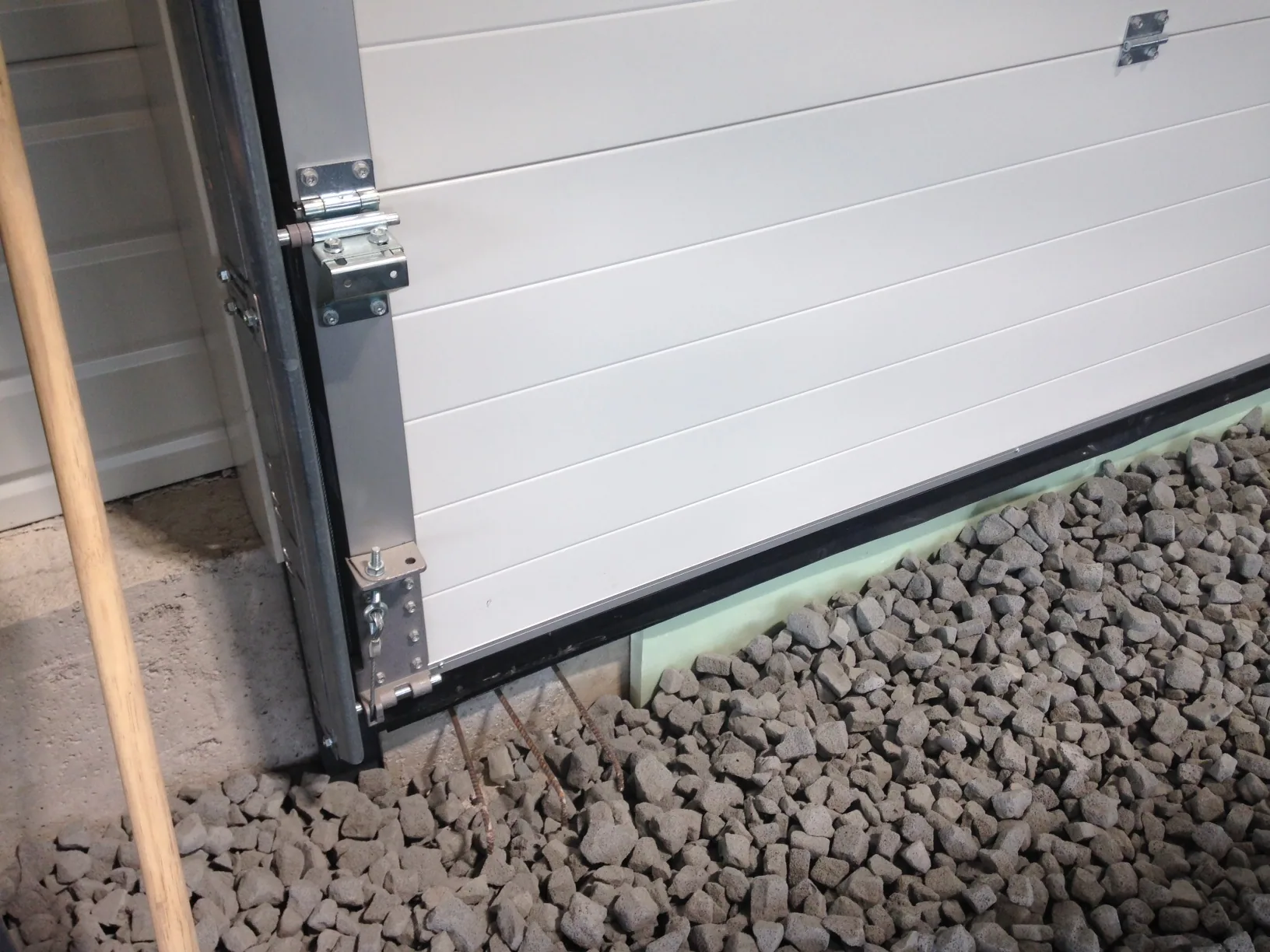

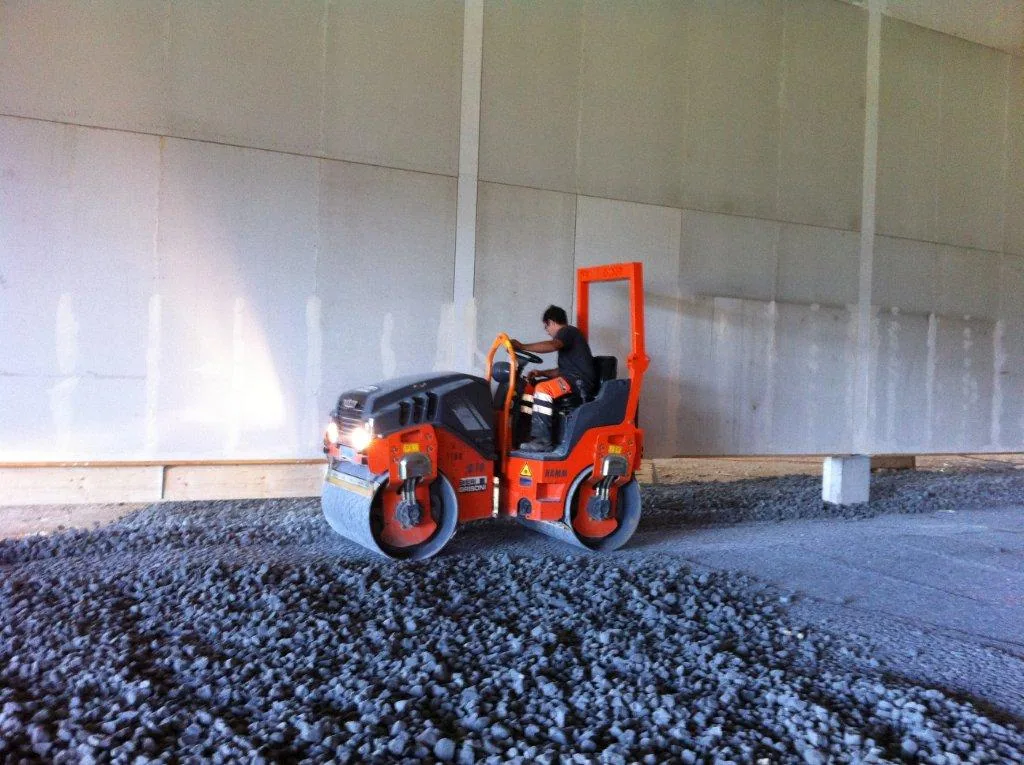

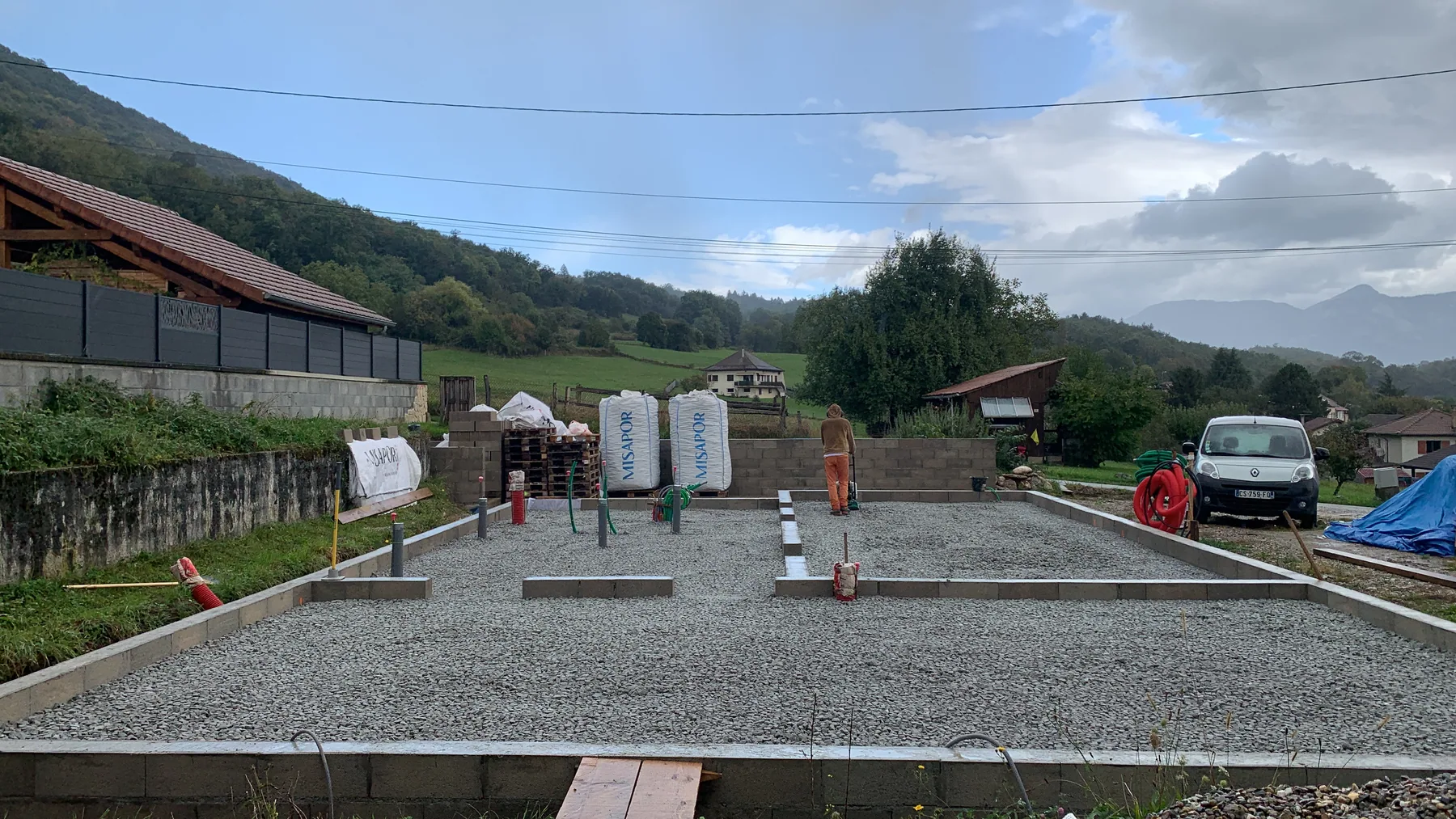

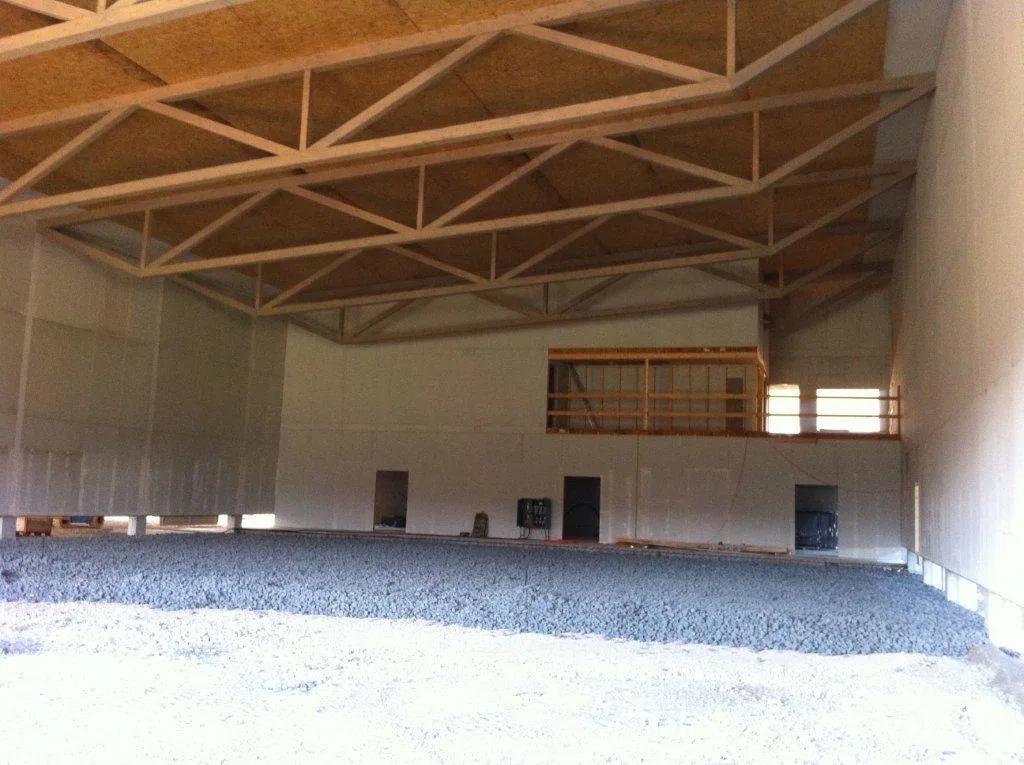

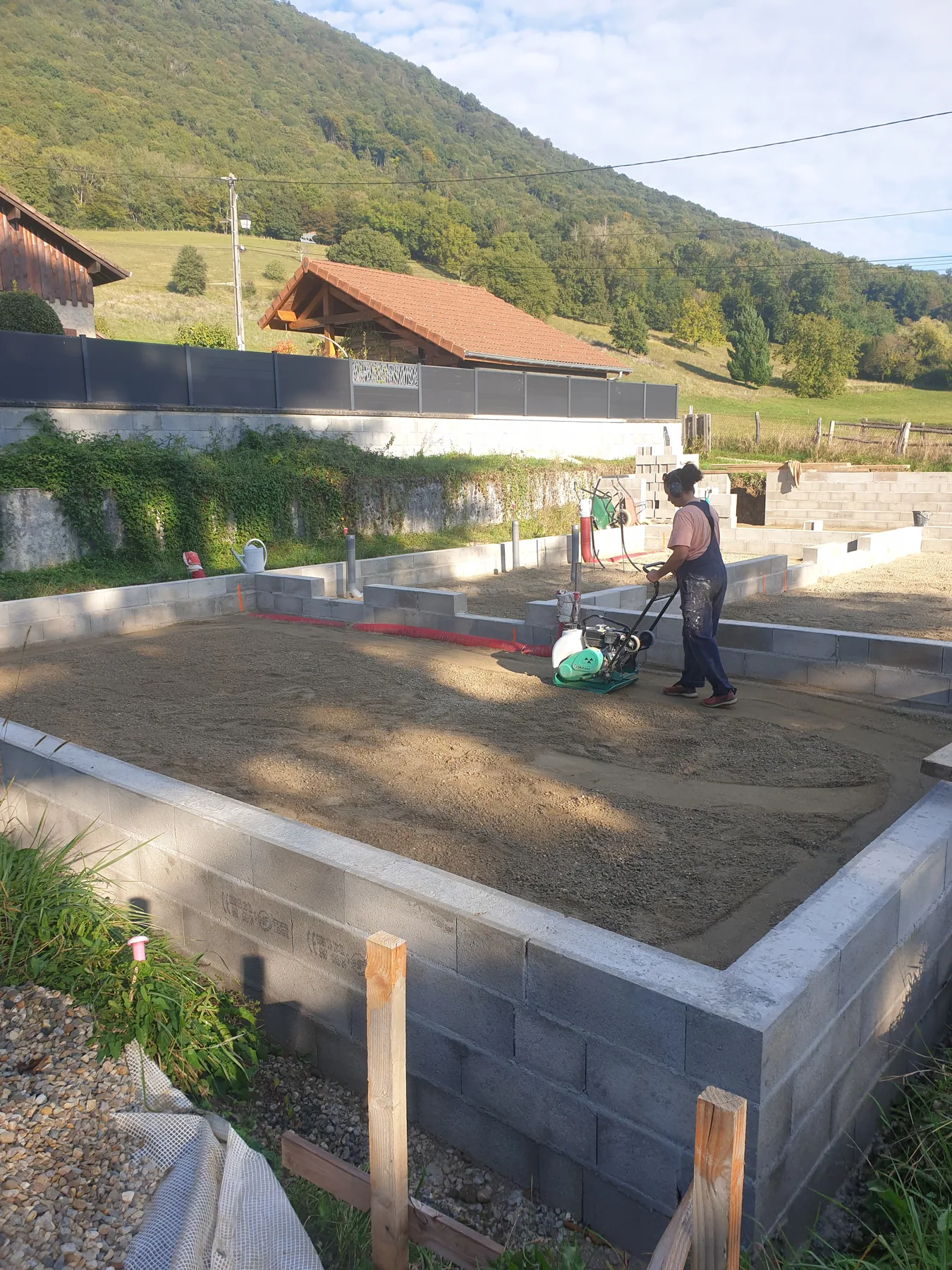

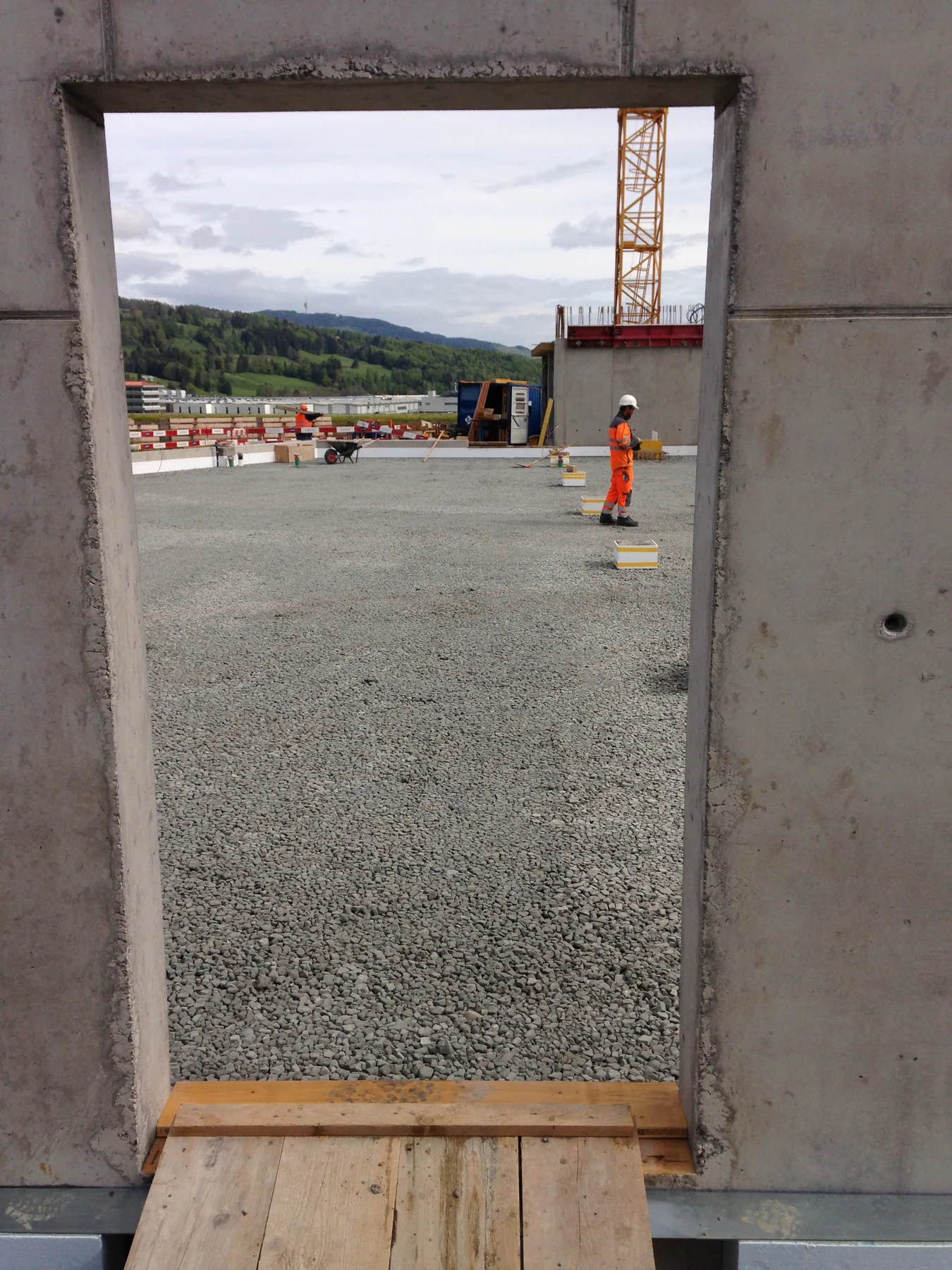

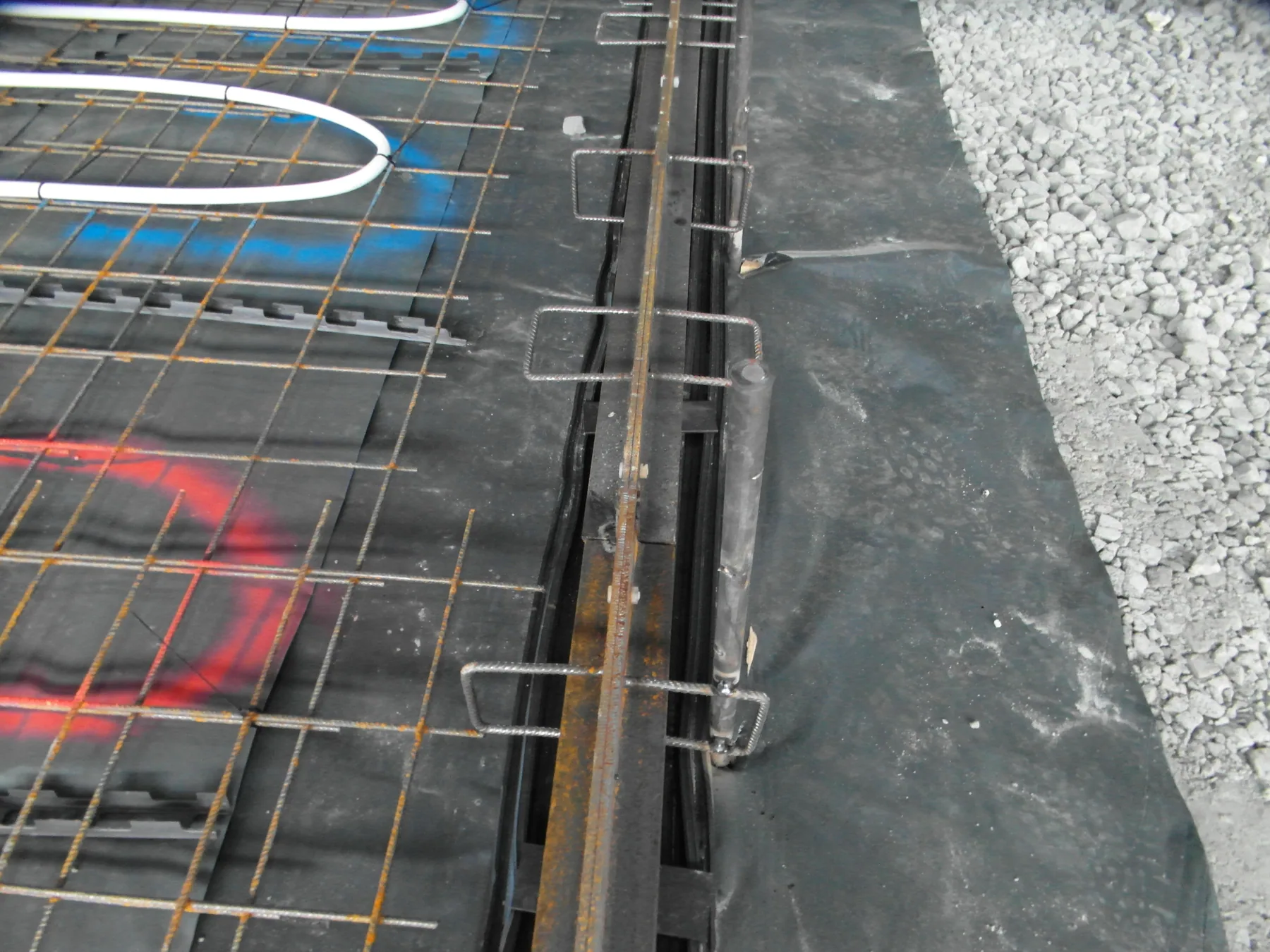

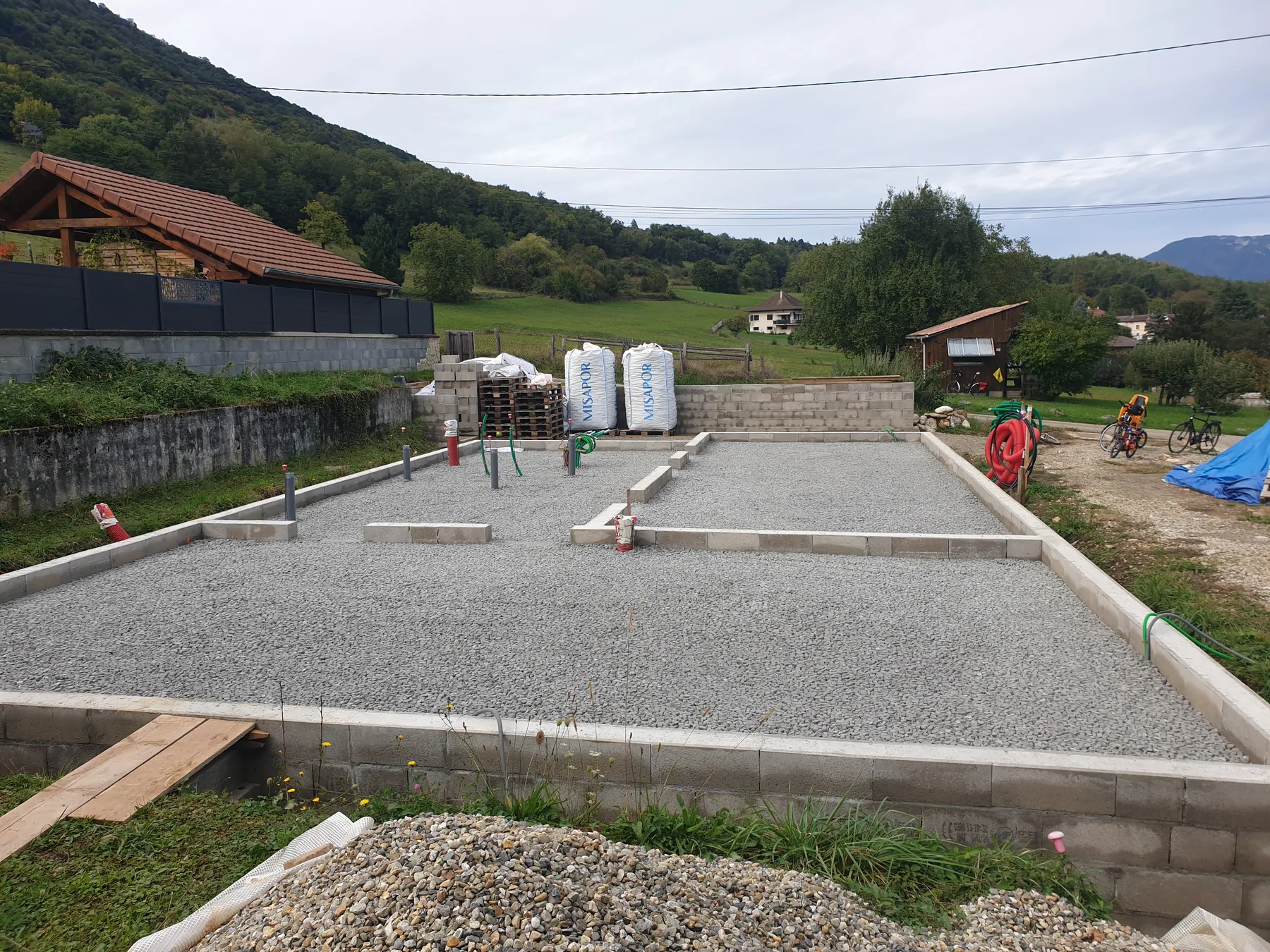

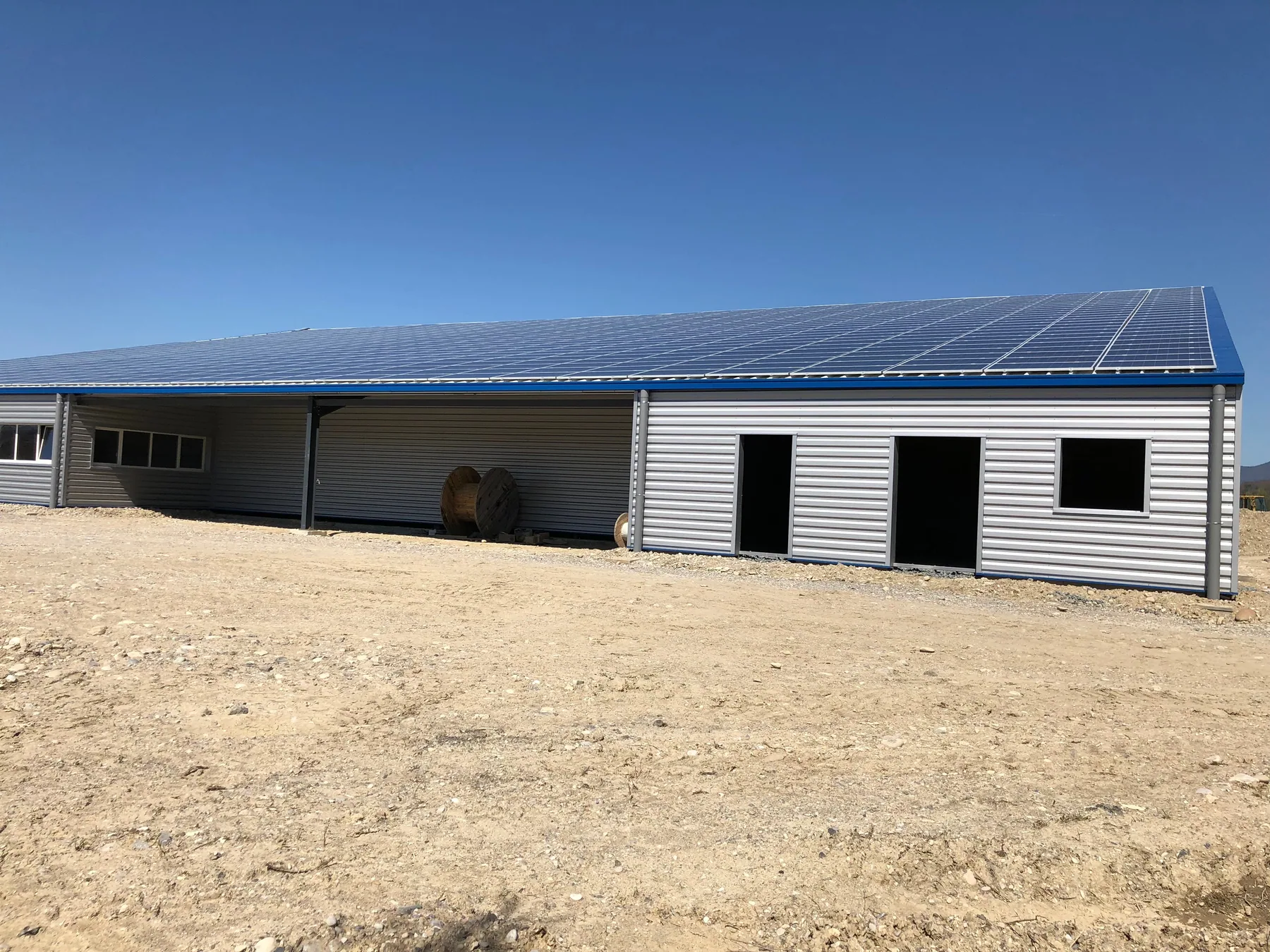

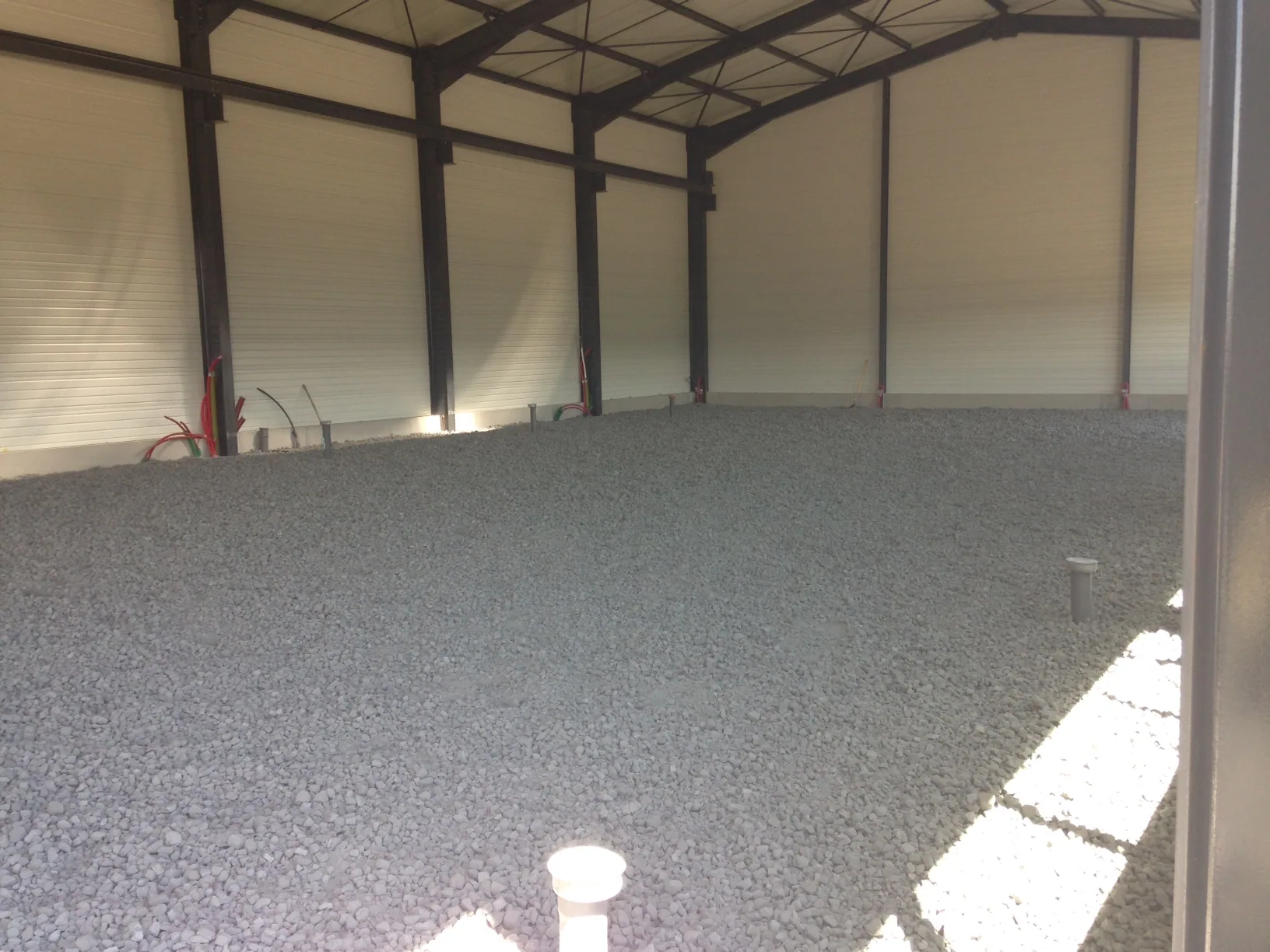

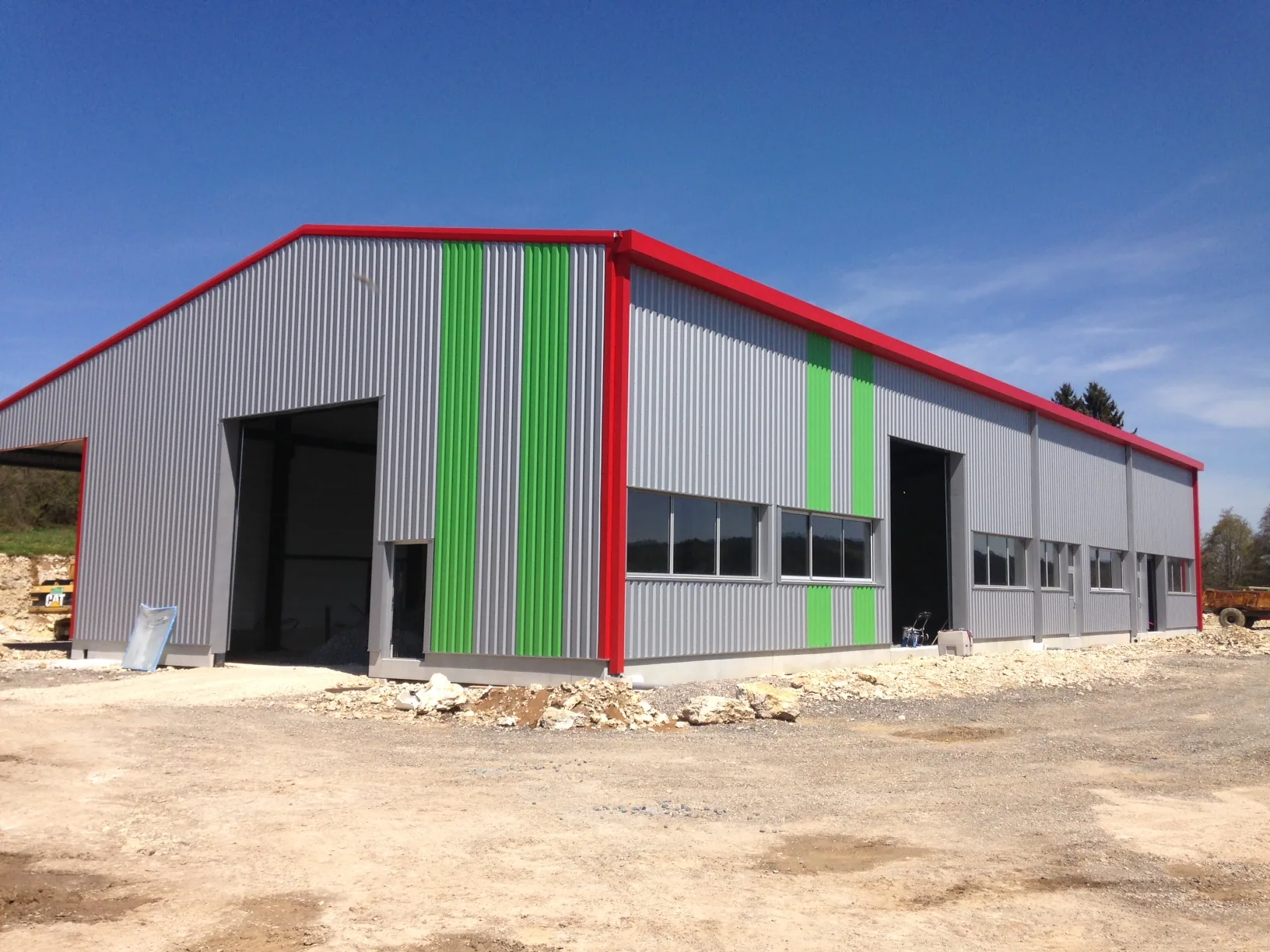

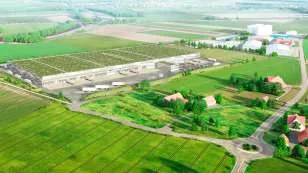

Références sous dallage
Maisons, santé et bâtiments d’activité.
Photo 01 / 03
01 / 03
Questions fréquentes
Préparer une prescription cohérente.
Quelle différence entre radier et dallage ?
Le radier est un élément de fondation structurel qui répartit les charges sur toute l’emprise. Le dallage est un plancher sur terre-plein, généralement indépendant des fondations périphériques. Les coupes et calculs ne sont donc pas interchangeables.
Comment définir l’épaisseur de MISAPOR ?
Elle dépend de la résistance thermique recherchée, du produit, des charges, de la portance du terrain et des prescriptions du projet. L’épaisseur indiquée est toujours une épaisseur après compactage.
Peut-on intégrer les réseaux dans la couche ?
Les réseaux peuvent traverser ou être positionnés dans le complexe, mais leurs niveaux, protections et réservations doivent être arrêtés avant le compactage afin d’éviter les reprises.
Que faut-il prévoir contre le radon ?
Une conception complète : continuité étanche, traitement des traversées, couche drainante, réseau de collecte et évacuation extérieure, puis contrôle adapté au niveau de risque du site.
Documents construction
Concevoir, dimensionner et justifier.
DTA
Avis technique
Domaine d’emploi et prescriptions de mise en œuvre.
Ouvrir → Fiche produitSTANDARD PLUS 10/50
Caractéristiques mécaniques et thermiques du granulat.
Ouvrir → EnvironnementFDES STANDARD PLUS
Données environnementales pour l’analyse du cycle de vie.
Ouvrir → TerrainRetrait-gonflement des argiles
Principes de substitution pour radier, dallage et dallage porté.
Ouvrir → Qualité de l’airSolution radon
Comprendre les entrées de radon et la couche drainante sous fondation.
